项目八 椭圆、椭圆弧、圆环的绘制
目录
椭圆和椭圆弧的绘制
01
圆环的绘制
02
椭圆、圆环组合图形的绘制
03
圆类命令除了“圆”“圆弧”命令之外,还包“椭圆”“椭圆弧”及“圆环”命令,这几个命令是AutoCAD2022中最简单的曲线命令。
任务一 椭圆和椭圆弧的绘制
1
01

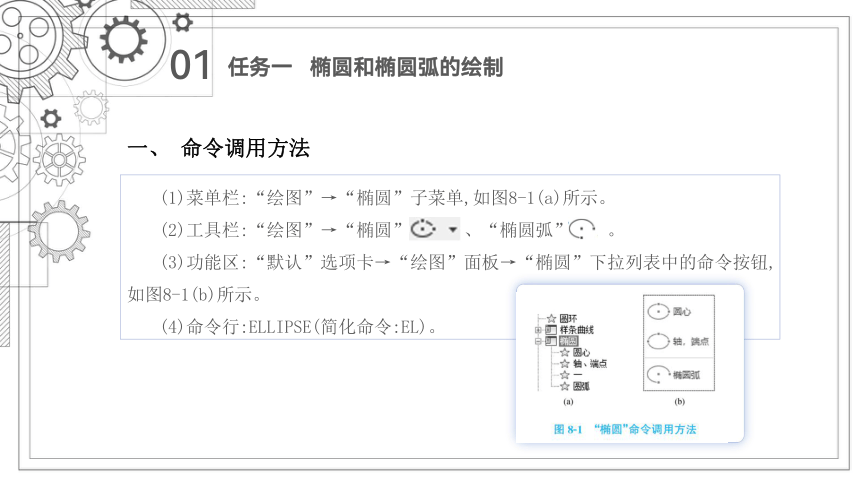

一、 命令调用方法
(1)菜单栏:“绘图”→“椭圆”子菜单,如图8-1(a)所示。
(2)工具栏:“绘图”→“椭圆” 、“椭圆弧” 。
(3)功能区:“默认”选项卡→“绘图”面板→“椭圆”下拉列表中的命令按钮,如图8-1(b)所示。
(4)命令行:ELLIPSE(简化命令:EL)。
任务一 椭圆和椭圆弧的绘制
01

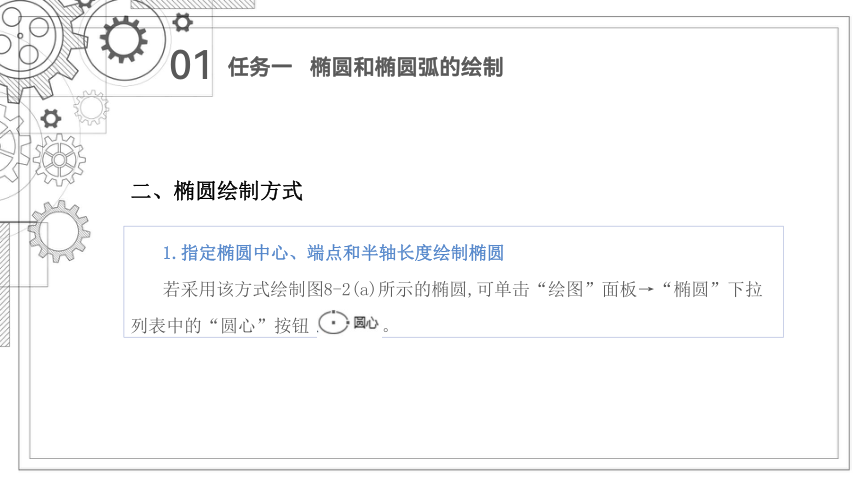

二、椭圆绘制方式
1.指定椭圆中心、端点和半轴长度绘制椭圆

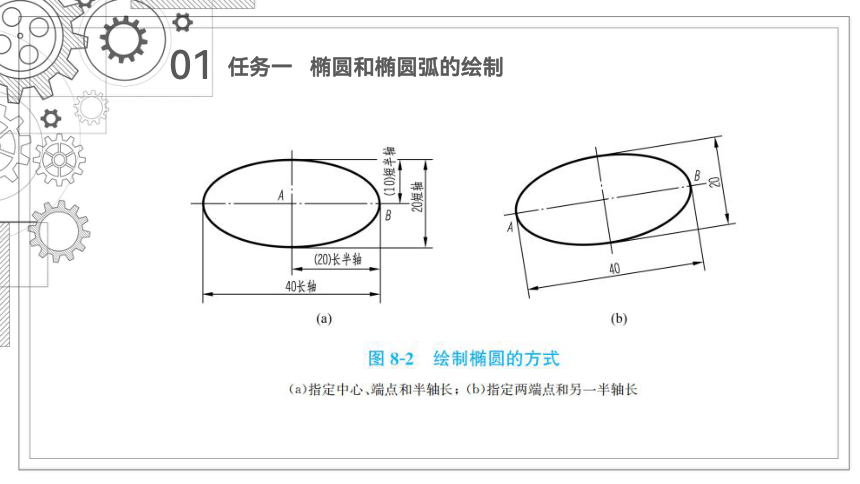

若采用该方式绘制图8-2(a)所示的椭圆,可单击“绘图”面板→“椭圆”下拉列表中的“圆心”按钮 。
任务一 椭圆和椭圆弧的绘制
01
任务一 椭圆和椭圆弧的绘制
01

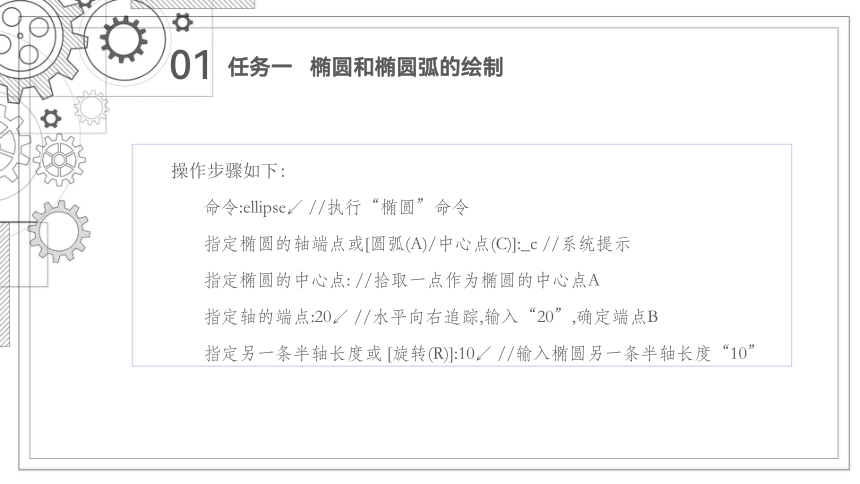

操作步骤如下:
命令:ellipse↙ //执行“椭圆”命令
指定椭圆的轴端点或[圆弧(A)/中心点(C)]:_c //系统提示
指定椭圆的中心点: //拾取一点作为椭圆的中心点A
指定轴的端点:20↙ //水平向右追踪,输入“20”,确定端点B
指定另一条半轴长度或 [旋转(R)]:10↙ //输入椭圆另一条半轴长度“10”
任务一 椭圆和椭圆弧的绘制
01

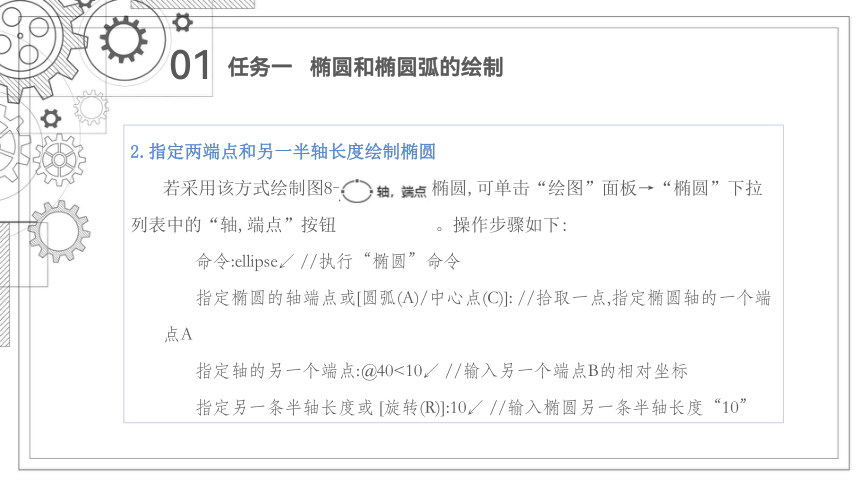

2.指定两端点和另一半轴长度绘制椭圆
若采用该方式绘制图8-2(b)所示的椭圆,可单击“绘图”面板→“椭圆”下拉列表中的“轴,端点”按钮 。操作步骤如下:
命令:ellipse↙ //执行“椭圆”命令
指定椭圆的轴端点或[圆弧(A)/中心点(C)]: //拾取一点,指定椭圆轴的一个端点A
指定轴的另一个端点:@40<10↙ //输入另一个端点B的相对坐标
指定另一条半轴长度或 [旋转(R)]:10↙ //输入椭圆另一条半轴长度“10”
任务一 椭圆和椭圆弧的绘制
01

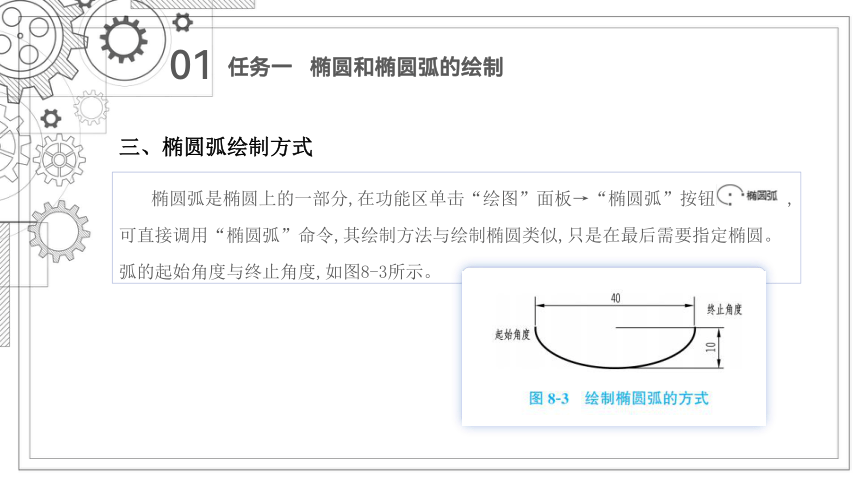

三、椭圆弧绘制方式
椭圆弧是椭圆上的一部分,在功能区单击“绘图”面板→“椭圆弧”按钮 ,可直接调用“椭圆弧”命令,其绘制方法与绘制椭圆类似,只是在最后需要指定椭圆。弧的起始角度与终止角度,如图8-3所示。
任务一 椭圆和椭圆弧的绘制
01

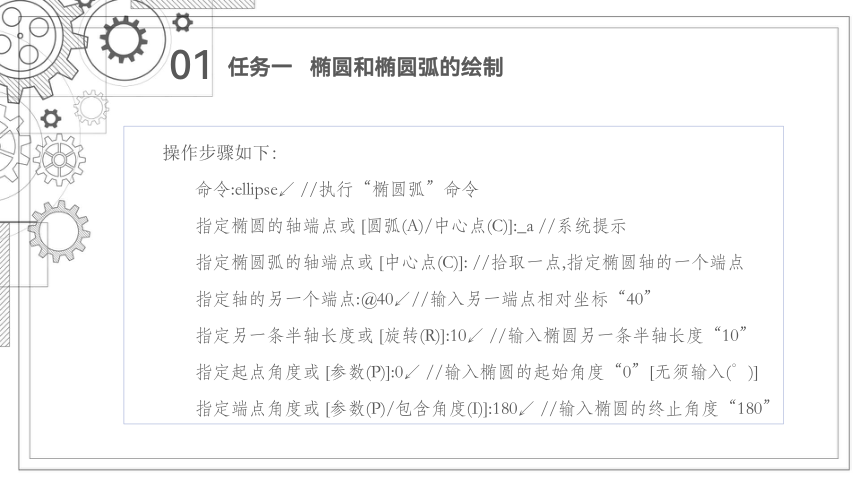

操作步骤如下:
命令:ellipse↙ //执行“椭圆弧”命令
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:_a //系统提示
指定椭圆弧的轴端点或 [中心点(C)]: //拾取一点,指定椭圆轴的一个端点
指定轴的另一个端点:@40↙//输入另一端点相对坐标“40”
指定另一条半轴长度或 [旋转(R)]:10↙ //输入椭圆另一条半轴长度“10”
指定起点角度或 [参数(P)]:0↙ //输入椭圆的起始角度“0”[无须输入(°)]
指定端点角度或 [参数(P)/包含角度(I)]:180↙ //输入椭圆的终止角度“180”
任务一 椭圆和椭圆弧的绘制
任务二 圆环的绘制
2
使用“圆环”命令可绘制圆环或实心圆,如图8-4所示。
02
任务二 圆环的绘制
02
一、命令调用方法
任务二 圆环的绘制
2)工具栏:“绘图”→“圆环”。
(3)功能区:“默认”选项卡→“绘图”面板→“圆环”按钮 。
(4)命令行:DONUT(简化命令:DO)。
(1)菜单栏:“绘图”→“圆环”。
02
二、操作说明
执行“圆环”命令后,按系统提示输入圆环内径、外径的大小,指定圆环放置位置,即可完成绘制。若内径为0,则绘制的是实心圆。操作步骤如下:
命令:donut↙ //执行“圆环”命令
指定圆环的内径 <0.5000>: //输入圆环的内径
指定圆环的外径 <1.0000>: //输入圆环的外径
指定圆环的中心点或 <退出>: //输入圆环的中心点位置
任务二 圆环的绘制
任务三 椭圆、圆环组合图形的绘制
3
03
绘制图8-5所示椭圆、圆环组合图形。
任务三 椭圆、圆环组合图形的绘制
03
第一步:设置图形界限。
根据图形尺寸,将图形界限的两个点分别设为(0,0)和(297,210)。执行“缩放”命令并选择“全部(A)”选项,显示图形界限。
第二步:设置图层。
设置“轮廓线”图层的线宽为0.3mm,线型为实线;设置“尺寸线”图层的线宽为默认值,线型为实线;设置“中心线”图层的线宽为默认值,线型为中心线。
任务三 椭圆、圆环组合图形的绘制
03
第三步:分析图形。
该图为组合图形,有两个圆心距为53、直径分别为 35和 15的圆。其中 35圆中有一个宽度为2的圆环(内径为 10),还有一个长轴为7、短轴为4的椭圆; 15圆中有一个长为10、宽为8、倒角为C1的矩形。连接两圆的圆弧,一个外切,半径为R80,一个内切,半径为R160。
任务三 椭圆、圆环组合图形的绘制
03
第四步:在适当位置绘制中心线。
单击“图层”工具栏中的“图层”下拉箭头,选择“中心线”图层,使用“直线”命令绘制水平和垂直中心线。偏移复制垂直中心线(偏移距离为53),然后以左边交点为圆心,绘制R13的中心线圆,如图8-6所示。
任务三 椭圆、圆环组合图形的绘制
03
第五步:绘制直径为 35、 15的两个圆。
单击“图层”工具栏中的“图层”下拉箭头,选择“轮廓线”图层,分别捕捉到两个圆心,绘制直径为 35、 15的两个圆,如图8-7所示。
任务三 椭圆、圆环组合图形的绘制
03
第六步:绘制半径为R80、R160的两个圆。
使用“圆”命令绘制半径为R80、R160的相切圆,如图8-8所示。操作步骤如下:
命令:c↙
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:t
指定对象与圆的第一个切点: //注意切点位置
指定对象与圆的第二个切点: //注意切点位置
指定圆的半径 <7.5000>:80 //输入半径值“80”
任务三 椭圆、圆环组合图形的绘制
03
命令:c↙
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:t
指定对象与圆的第一个切点: //注意切点的位置
指定对象与圆的第二个切点: //注意切点的位置
指定圆的半径 <80.0000>:160 //输入半径值“160”
任务三 椭圆、圆环组合图形的绘制
03
使用“修剪”命令修剪掉多余的圆弧,如图8-9所示。
任务三 椭圆、圆环组合图形的绘制
03
第七步:绘制倒角矩形。
(1)调出“对象捕捉”工具栏,单击“捕捉自”按钮 。
(2)调用“矩形”命令,操作步骤如下:
命令:rec↙ //执行“矩形”命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:c //选择“倒角”方式
指定矩形的第一个倒角距离 <0.0000>:1 //输入倒角距离“1”
任务三 椭圆、圆环组合图形的绘制
03
指定矩形的第二个倒角距离 <1.0000>: //另一边倒角距离相同，直接按“回车”键
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //单击“捕捉自”按钮
from基点: //单击A点为基点
<偏移>:@-5,-4 //输入矩形左下角相对于A点的偏移值
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:@10,8 //输入矩形右上角
相对于左下角的偏移值
任务三 椭圆、圆环组合图形的绘制
03
同样操作指定其他倒角点,完成倒角矩形的绘制,如图8-10所示。
任务三 椭圆、圆环组合图形的绘制
03
第八步:绘制椭圆,如图8-11所示。
任务三 椭圆、圆环组合图形的绘制
03
操作步骤如下:
命令:el↙ //执行“椭圆”命令
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:c //选择“中心点”方式
指定椭圆的中心点: //单击B点为椭圆的中心点
指定轴的端点:3.5 //水平向右移动光标,出现0°极轴追踪线时输入椭圆长半轴值
指定另一条半轴长度或 [旋转(R)]:2 //直接输入短半轴值后按“回车”键
任务三 椭圆、圆环组合图形的绘制
03
第九步:绘制圆环,如图8-12所示。
任务三 椭圆、圆环组合图形的绘制
03
单击“绘图”面板的下三角按钮,单击“圆环”按钮 ,绘制圆环。操作步骤如下:
命令:donut↙ //执行“圆环”命令
指定圆环的内径 <0.5000>:10 //指定圆环的内径
指定圆环的外径 <1.0000>:12 //指定圆环的外径
指定圆环的中心点或 <退出>: //单击C点为中心点
指定圆环的中心点或 <退出>: //按“回车”键
第十步:裁剪中心线,并调整至合适的长度。
任务三 椭圆、圆环组合图形的绘制
