项目七 正多边形、矩形的绘制
目录
正多边形的绘制
01
矩形的绘制
02
正多边形是由多条边长相等的闭合线段组合而成的，其各边相等，各角也相等。常见的正多边形有正三角形、正方形、正五边形等。矩形是机械制图中常用的元素。利用AutoCAD 2022可以轻松地绘制出任意的正多边形和矩形。
任务一 正多边形的绘制
1
01
一、正多边形的绘制方法

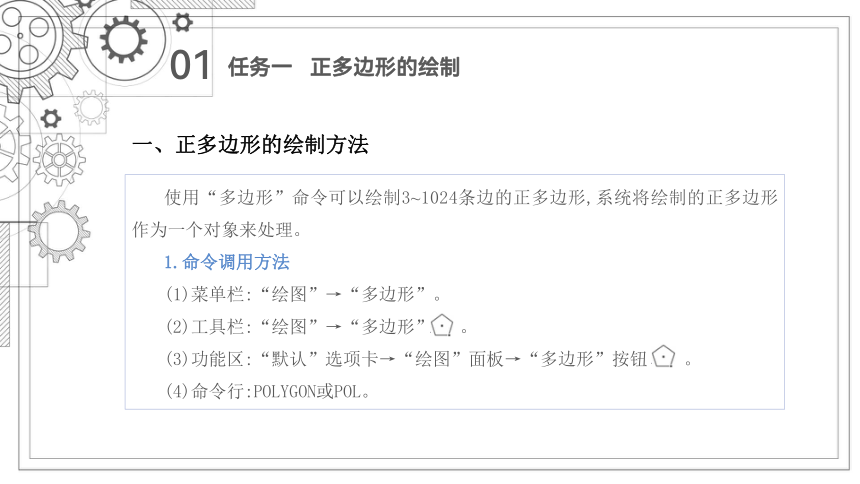

使用“多边形”命令可以绘制3~1024条边的正多边形,系统将绘制的正多边形作为一个对象来处理。
1.命令调用方法
(1)菜单栏:“绘图”→“多边形”。
(2)工具栏:“绘图”→“多边形” 。
(3)功能区:“默认”选项卡→“绘图”面板→“多边形”按钮 。
(4)命令行:POLYGON或POL。
任务一 正多边形的绘制
01
2.绘制方式

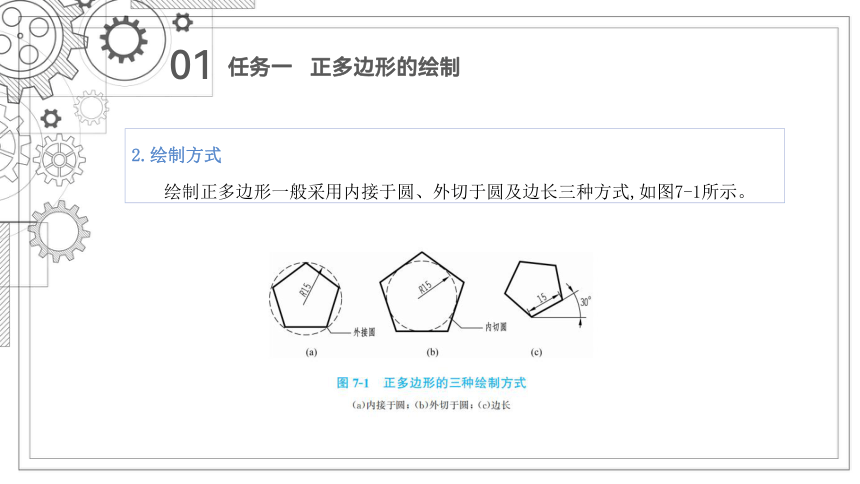

绘制正多边形一般采用内接于圆、外切于圆及边长三种方式,如图7-1所示。
任务一 正多边形的绘制
01

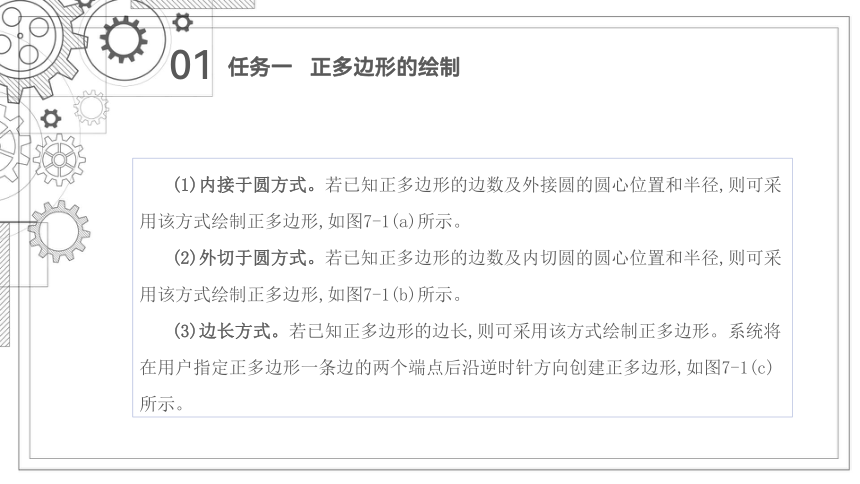

(1)内接于圆方式。若已知正多边形的边数及外接圆的圆心位置和半径,则可采用该方式绘制正多边形,如图7-1(a)所示。
(2)外切于圆方式。若已知正多边形的边数及内切圆的圆心位置和半径,则可采用该方式绘制正多边形,如图7-1(b)所示。
(3)边长方式。若已知正多边形的边长,则可采用该方式绘制正多边形。系统将在用户指定正多边形一条边的两个端点后沿逆时针方向创建正多边形,如图7-1(c)所示。
任务一 正多边形的绘制
01

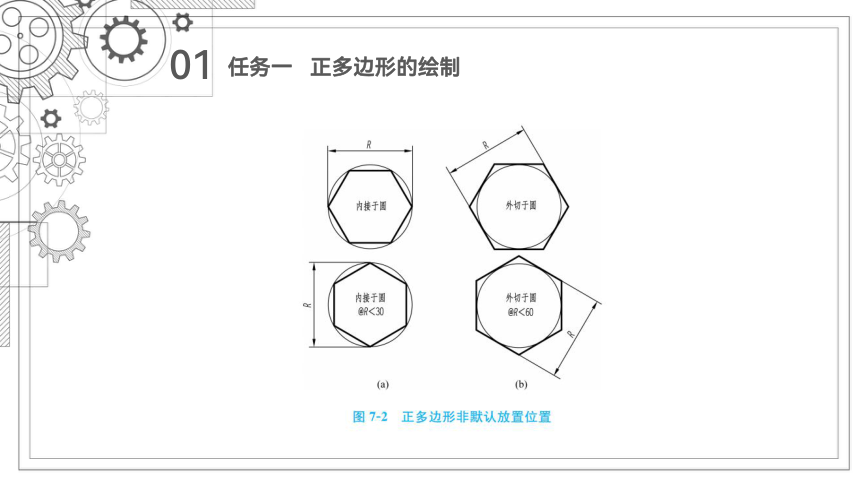

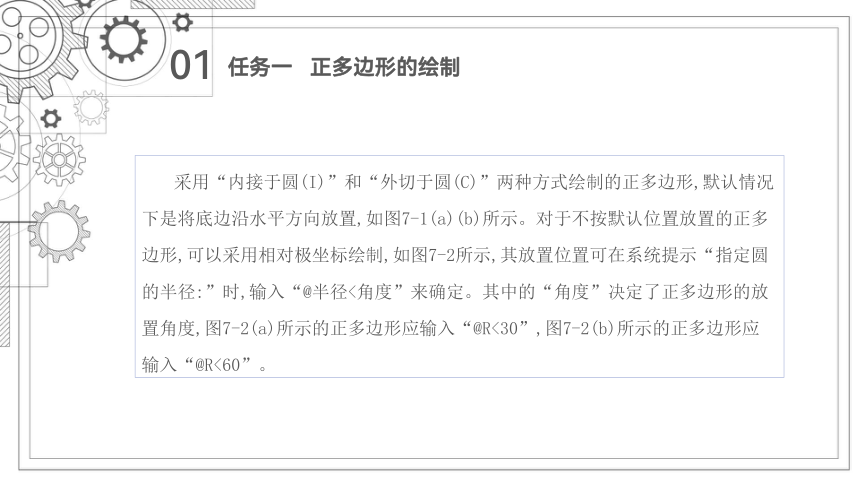

采用“内接于圆(I)”和“外切于圆(C)”两种方式绘制的正多边形,默认情况下是将底边沿水平方向放置,如图7-1(a)(b)所示。对于不按默认位置放置的正多边形,可以采用相对极坐标绘制,如图7-2所示,其放置位置可在系统提示“指定圆的半径:”时,输入“@半径<角度”来确定。其中的“角度”决定了正多边形的放置角度,图7-2(a)所示的正多边形应输入“@R<30”,图7-2(b)所示的正多边形应输入“@R<60”。
任务一 正多边形的绘制
01
任务一 正多边形的绘制
01
二、正多边形的绘制实例

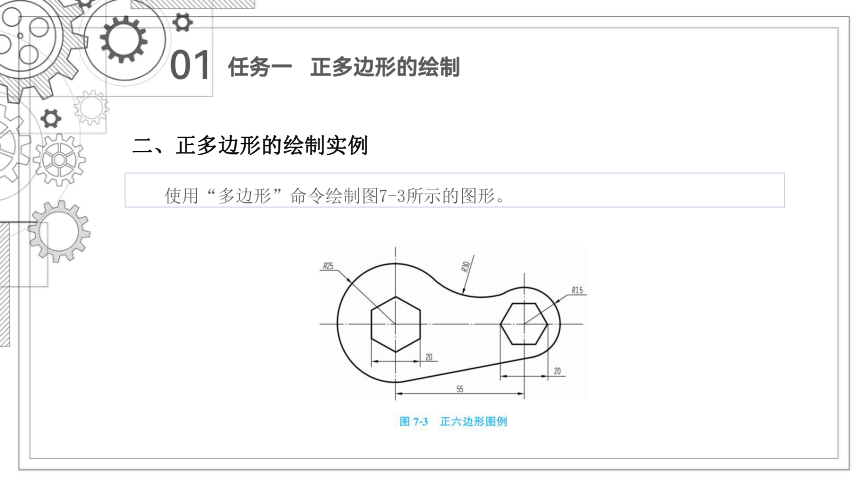

使用“多边形”命令绘制图7-3所示的图形。
任务一 正多边形的绘制
01

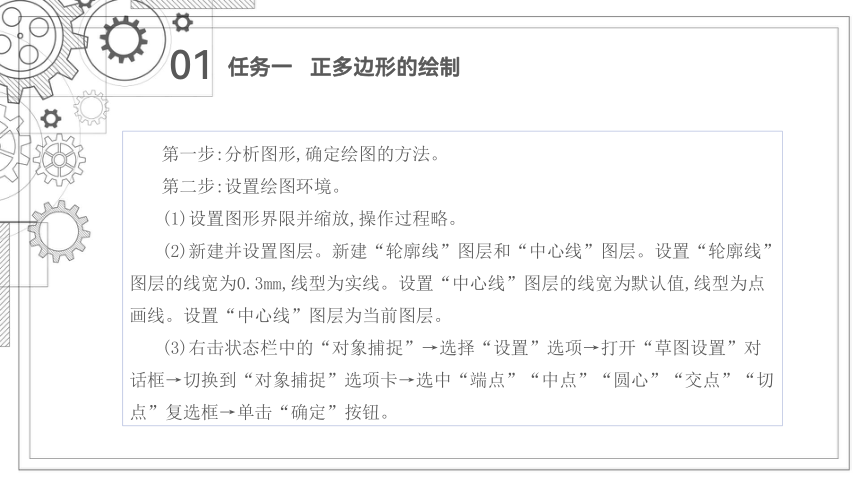

第一步:分析图形,确定绘图的方法。
第二步:设置绘图环境。
(1)设置图形界限并缩放,操作过程略。
(2)新建并设置图层。新建“轮廓线”图层和“中心线”图层。设置“轮廓线”图层的线宽为0.3mm,线型为实线。设置“中心线”图层的线宽为默认值,线型为点画线。设置“中心线”图层为当前图层。
(3)右击状态栏中的“对象捕捉”→选择“设置”选项→打开“草图设置”对话框→切换到“对象捕捉”选项卡→选中“端点”“中点”“圆心”“交点”“切点”复选框→单击“确定”按钮。
任务一 正多边形的绘制
01
第三步:绘制定位中心线。

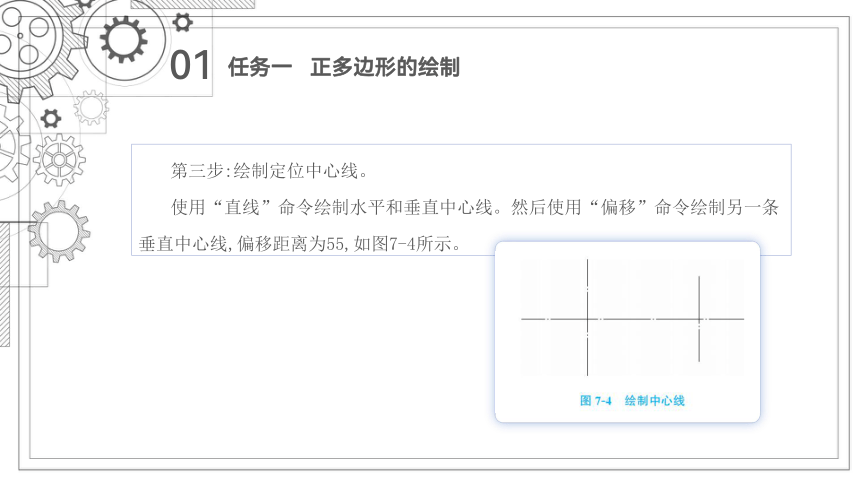

使用“直线”命令绘制水平和垂直中心线。然后使用“偏移”命令绘制另一条垂直中心线,偏移距离为55,如图7-4所示。
任务一 正多边形的绘制
01
第四步:绘制半径为R25、R15的两个圆。
切换到“轮廓线”图层,使用“圆”命令分别绘制半径为R25、R15的两个圆,如图7-5所示。
任务一 正多边形的绘制
01
第五步:使用“圆角”命令绘制上边R30光滑连接圆弧,使用“直线”命令和临时捕捉切点功能光滑连接R25、R15圆弧,并修剪多余线条,如图7-6所示。
任务一 正多边形的绘制
01
第六步:绘制右边的正六边形,如图7-7所示。操作步骤如下:
命令:polygon↙ //执行“正多边形”命令
输入侧面数 <4>:6↙ //输入正多边形边数
指定正多边形的中心点或 [边(E)]: //单击右边中心线交点,确定中心点
输入选项 [内接于圆(I)/外切于圆(C)]: //系统默认为“内接于圆”,按“回车”键
指定圆的半径:10↙ //输入外接圆的半径
任务一 正多边形的绘制
01
第七步:绘制左边的正六边形,如图7-8所示。
操作步骤如下:
命令:polygon↙ //执行“正多边形”命令
输入边的数目 <6>: //默认为六边形,直接按“回车”键
指定正多边形的中心点或 [边(E)]: //单击左边中心线交点,确定中心点
输入选项 [内接于圆(I)/外切于圆(C)]:c↙//选择“外切于圆”
指定圆的半径:@10<60↙ //输入内切圆的相对极坐标
第八步:修剪多余线条,调整中心线长度并保存。
任务一 正多边形的绘制
任务二 矩形的绘制
2
02
一、矩形的绘制方法
采用“矩形”命令可以绘制不同形式的矩形。使用“矩形”命令绘制的矩形,系统将其作为一个对象来处理。
1.命令调用方法
(1)菜单栏:“绘图”→“矩形”。
(2)工具栏:“绘图”→“矩形” 。
(3)功能区:“默认”选项卡→“绘图”面板→“矩形”按钮 。
(4)命令行:RECTANGLE(简化命令:REC)。
任务二 矩形的绘制
02
2.各选项作用说明
执行“矩形”命令后,系统提示“指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:”。
各选项说明如下:
(1)指定第一个角点:系统默认绘制矩形的方式是通过指定两个对角点来确定矩形的大小和位置,如图7-9(a)所示。在指定第一个角点后,系统会提示“指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:”。
任务二 矩形的绘制
02
各选项说明如下:
任务二 矩形的绘制
面积(A)
用于绘制指定面积的矩形,先输入矩形的面积,再输入矩形长度或宽度值创建矩形。
尺寸(D)
用于绘制指定长度、宽度的矩形。
旋转(R)
用于绘制按指定角度旋转的矩形。
02
(2)倒角(C):绘制带倒角的矩形,指定矩形各顶点倒角的大小,如图7-9(b)所示。
(3)标高(E):确定矩形所在的平面的高度(即Z坐标值),默认情况下,矩形是在XY平面内(Z坐标值为0)。该选项一般用于三维绘图。
(4)圆角(F):绘制带圆角的矩形,指定矩形各顶点倒圆角的半径,如图7-9(c)所示。
任务二 矩形的绘制
02
(5)厚度(T):用于绘制带厚度的矩形,三维绘图时常用该选项。
(6)宽度(W):用于绘制指定线宽的矩形,如图7-9(d)所示。
任务二 矩形的绘制
02
二、分解对象
使用“分解”命令可以将组合对象(如多边形、矩形、尺寸、填充对象等)分解为单个元素。命令调用方法如下:
(1)菜单栏:“修改”→“分解”。
(2)工具栏:“修改”→“分解” 。
(3)功能区:“默认”选项卡→“修改”面板→“分解”按钮 。
(4)命令行:EXPLODE。
执行“分解”命令后,选择需要分解的对象,按“回车”键,即完成分解。
任务二 矩形的绘制
02
三、矩形的绘制实例
主要使用“矩形”“倒角”命令绘制图7-10所示的图形。
第一步:分析图形。
该图例为组合视图,由带不规则倒角的矩形144×120、圆角R12的矩形和倒C5的矩形构成,左右两边还有两个半圆槽。
任务二 矩形的绘制
02
第二步:设置绘图环境。
(1)设置图形界限并缩放,过程略。
(2)设置绘图图层,如图7-11所示。
(3)右击状态栏中的“对象捕捉”
→选择“设置”选项→打开“草图设
置”对话框→切换到“对象捕捉”选
项卡→选中“端点”“中点”“圆心”
“交点”“切点”复选框→单击“确定”按钮。
任务二 矩形的绘制
02
第三步:在适当位置绘制中心线。
单击“图层”工具栏中的“图层”下
拉箭头,选择“中心线”图层,使用“直线”
命令绘制水平和垂直中心线。分别朝左、
右两边偏移复制垂直中心线(偏移距离为48),
如图7-12所示。
任务二 矩形的绘制
02
第四步:绘制144×120的矩形。
单击“图层”工具栏中的“图层”下拉箭头,选择“轮廓线”图层,使用“矩形”命令绘制144×120的矩形,如图7-13所示。
任务二 矩形的绘制
02
(1)调出“对象捕捉”工具栏,单击“捕捉自”按钮 。
(2)调用“矩形”命令,操作步骤如下:
命令:rec↙ //执行“矩形”命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //单击“捕捉自”按钮
_from基点: //单击A点为基点
<偏移>:@-72,-60 //输入矩形左下角相对于A点的偏移值
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:@144,120 //输入矩形右上角相对于左下角的偏移值
任务二 矩形的绘制
02
第五步:同理绘制48×120的矩形,如图7-14所示。
操作步骤如下:
命令:rec↙ //执行“矩形”命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //单击“捕捉自”按钮
_from基点: //单击A点为基点
<偏移>:@-24,-60 //输入矩形左下角相对于A点的偏移值
任务二 矩形的绘制
02
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:@48,120 //输入矩形右上角相对于左下角的偏移值
命令:rec↙ //执行“矩形”命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //单击“捕捉自”按钮
_from基点: //单击A点为基点
<偏移>:@-24,-60 //输入矩形左下角相对于A点的偏移值
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:@48,120 //输入矩形右上角相对于左下角的偏移值
任务二 矩形的绘制
02
第六步:绘制24×56的矩形,如图7-15所示。
操作步骤如下:
命令:rec↙ //执行“矩形”命令
任务二 矩形的绘制
02
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //单击“捕捉自”按钮
_from基点: //单击A点为基点
<偏移>:@-12,-28 //输入矩形左下角相对于A点的偏移值
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:@24,56 //输入矩形右上角相对于左下角的偏移值
任务二 矩形的绘制
02
第七步:绘制半径为R12、R15的圆,如图7-16所示。
第八步:绘制连接直线,如图7-17所示。
任务二 矩形的绘制
02
第九步:绘制24×18的倒角,如图7-18所示。
操作步骤如下:
命令:cha↙ //执行“倒角”命令
(“修剪”模式)当前倒角距离1=0.0000,距离2=0.0000
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:d //选择“距离”方式
任务二 矩形的绘制
02
指定第一个倒角距离 <0.0000>:24 //输入第一个倒角距离
指定第二个倒角距离 <24.0000>:18 //输入第二个倒角距离
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:m //选择“多个”方式选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: //单击鼠标左键选第一条倒角边,注意与倒角距离一致
选择第二条直线,或按住Shift键选择要应用角点的直线: //单击鼠标左键
任务二 矩形的绘制
02
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: //单击鼠标左键选第一条倒角边,注意与倒角距离一致
选择第二条直线,或按住Shift键选择要应用角点的直线: //单击鼠标左键
选第二条倒角边,注意与倒角距离一致
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: //继续单击鼠标左键选第一条倒角边
任务二 矩形的绘制
02
选择第二条直线,或按住Shift键选择要应用角点的直线: //继续单击鼠标左键选第二条倒角边
选择第二条直线,或按住Shift键选择要应用角点的直线:
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:↙ //按“回车”键确定
任务二 矩形的绘制
02
第十步:倒R12圆角,如图7-19所示。
操作步骤如下:
命令:f↙ //执行“圆角”命令
当前设置:模式 = 修剪,半径 =2.0000
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:r //选择“半径”方式
任务二 矩形的绘制
02
指定圆角半径 <2.0000>:12 //输入圆角半径
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:m //选择“多个”方式
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: //依次点选需要倒圆角的相邻两边
选择第二个对象,或按住Shift键选择要应用角点的对象:
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
任务二 矩形的绘制
02
选择第二个对象,或按住Shift键选择要应用角点的对象:
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
选择第二个对象,或按住Shift键选择要应用角点的对象:
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
选择第二个对象,或按住Shift键选择要应用角点的对象:
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:↙ //按“回车”键确定
任务二 矩形的绘制
02
第十一步:倒C5角,如图7-20所示。
操作步骤如下:
命令:cha↙
(“修剪”模式)当前倒角距离1=24.0000,距离2=18.0000
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:d
任务二 矩形的绘制
02
指定第一个倒角距离 <24.0000>:5
指定第二个倒角距离 <5.0000>:
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:m
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:
选择第二条直线,或按住Shift键选择要应用角点的直线:
任务二 矩形的绘制
02
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:
选择第二条直线,或按住Shift键选择要应用角点的直线:
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:
选择第二条直线,或按住Shift键选择要应用角点的直线:
任务二 矩形的绘制
02
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:
选择第二条直线,或按住Shift键选择要应用角点的直线:
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:↙ //按“回车”键确定
第十二步:修剪、删除多余线段。
第十三步:剪裁、调整中心线,并保存。
任务二 矩形的绘制
