项目六 圆与圆弧的绘制

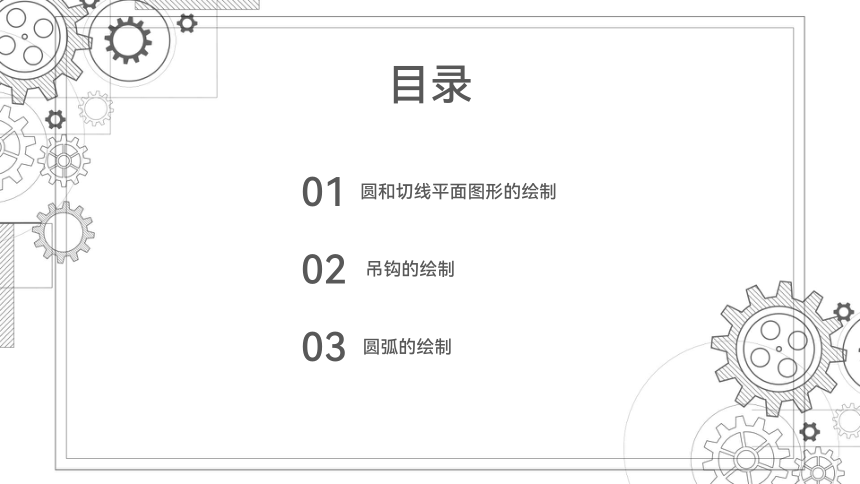

目录
圆和切线平面图形的绘制
01
吊钩的绘制
02
圆弧的绘制
03

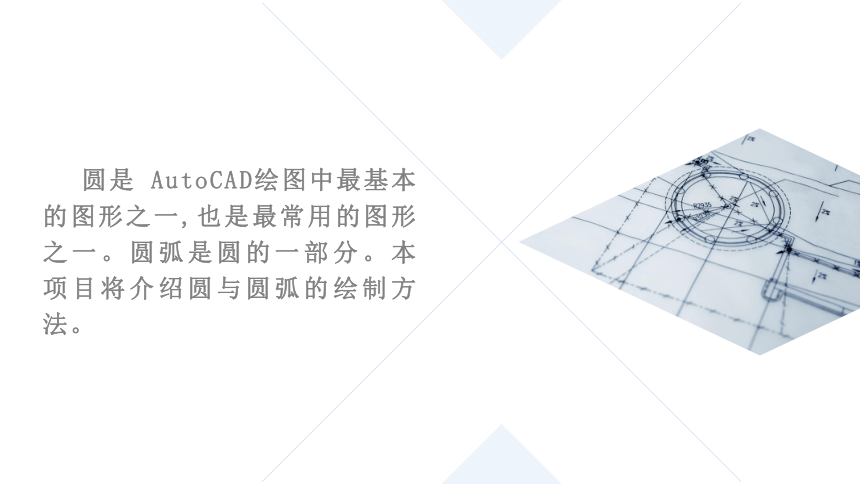

圆是 AutoCAD绘图中最基本的图形之一,也是最常用的图形之一。圆弧是圆的一部分。本项目将介绍圆与圆弧的绘制方法。
任务二 吊钩的绘制
2
02

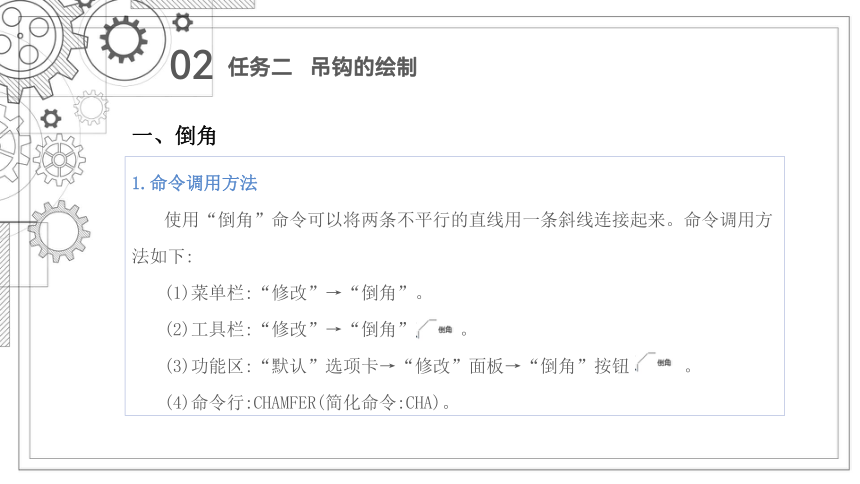

一、倒角
任务二 吊钩的绘制
1.命令调用方法
使用“倒角”命令可以将两条不平行的直线用一条斜线连接起来。命令调用方法如下:
(1)菜单栏:“修改”→“倒角”。
(2)工具栏:“修改”→“倒角” 。
(3)功能区:“默认”选项卡→“修改”面板→“倒角”按钮 。
(4)命令行:CHAMFER(简化命令:CHA)。
02
任务二 吊钩的绘制

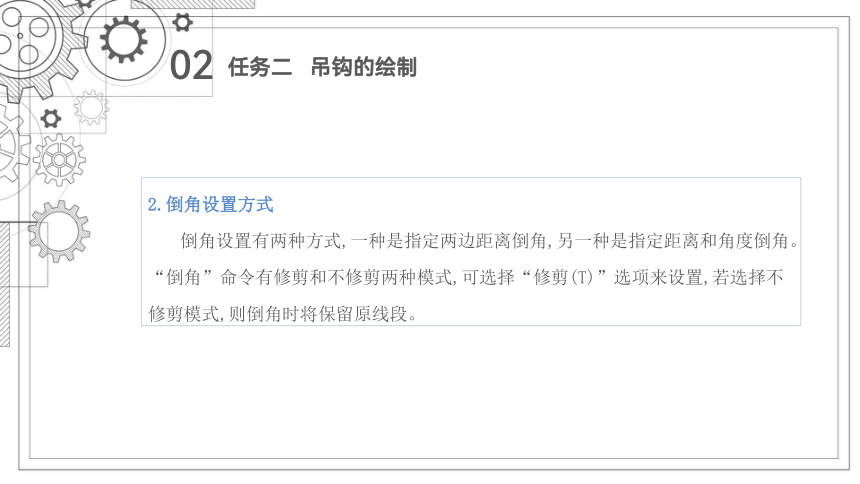

2.倒角设置方式
倒角设置有两种方式,一种是指定两边距离倒角,另一种是指定距离和角度倒角。“倒角”命令有修剪和不修剪两种模式,可选择“修剪(T)”选项来设置,若选择不修剪模式,则倒角时将保留原线段。
02
任务二 吊钩的绘制

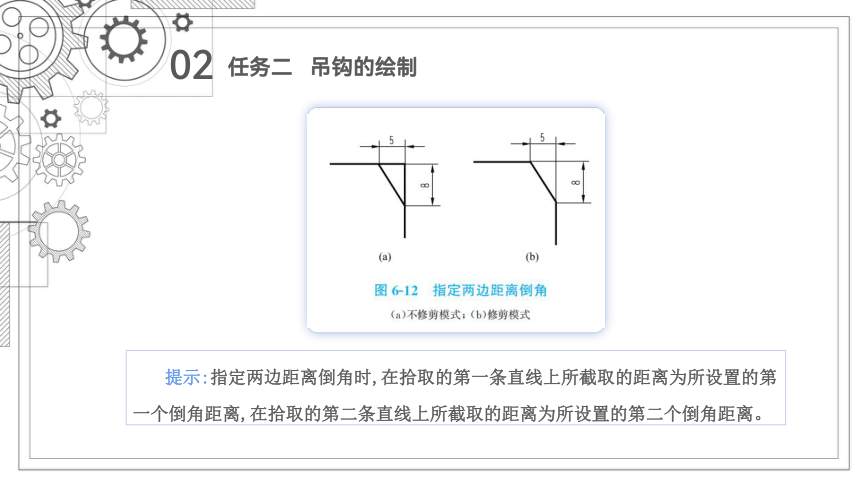

(1)指定两边距离倒角。
分别设置两条直线的倒角距离进行倒角处理。在功能区单击“默认”选项卡→“修改”面板→“倒角”按钮 ,在命令行输入字母“d”选择距离倒角模式,分别输入第一条、第二条直线的倒角距离,在屏幕上单击要倒角的第一条直线、第二条直线,如图6-12所示。
02
提示:指定两边距离倒角时,在拾取的第一条直线上所截取的距离为所设置的第一个倒角距离,在拾取的第二条直线上所截取的距离为所设置的第二个倒角距离。
任务二 吊钩的绘制
02

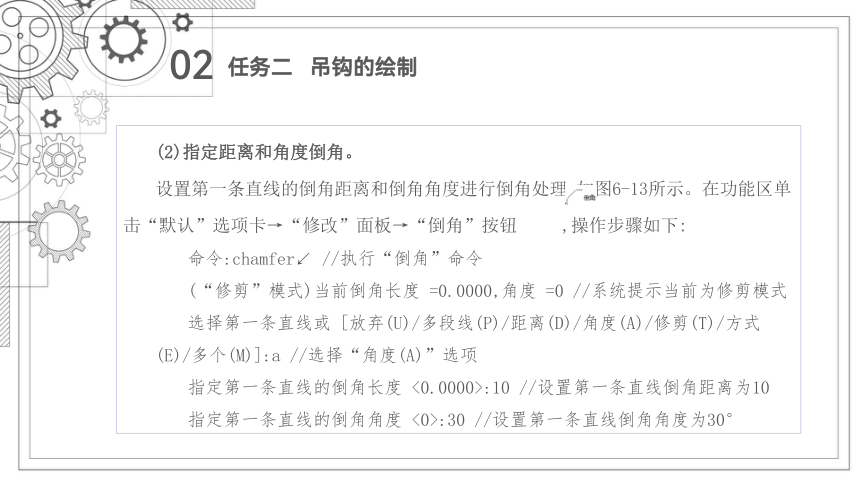

(2)指定距离和角度倒角。
设置第一条直线的倒角距离和倒角角度进行倒角处理,如图6-13所示。在功能区单击“默认”选项卡→“修改”面板→“倒角”按钮 ,操作步骤如下:
命令:chamfer↙ //执行“倒角”命令
(“修剪”模式)当前倒角长度 =0.0000,角度 =0 //系统提示当前为修剪模式
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:a //选择“角度(A)”选项
指定第一条直线的倒角长度 <0.0000>:10 //设置第一条直线倒角距离为10
指定第一条直线的倒角角度 <0>:30 //设置第一条直线倒角角度为30°
任务二 吊钩的绘制
02

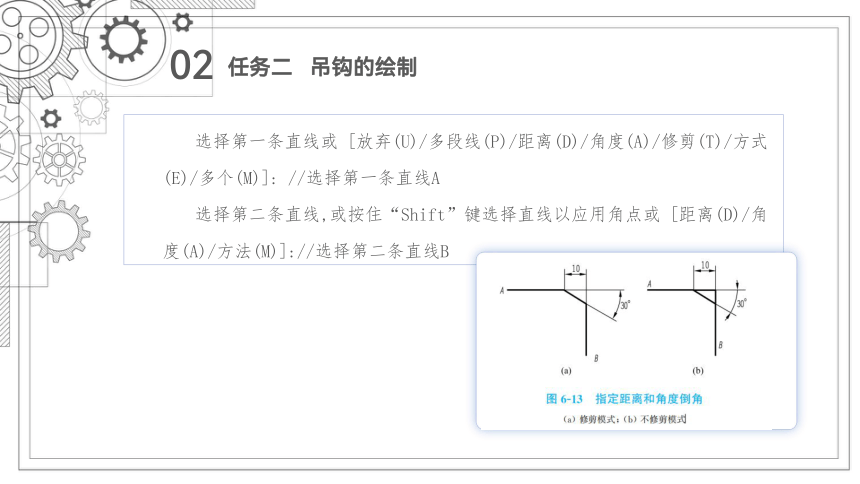

选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: //选择第一条直线A
选择第二条直线,或按住“Shift”键选择直线以应用角点或 [距离(D)/角度(A)/方法(M)]://选择第二条直线B
任务二 吊钩的绘制
02

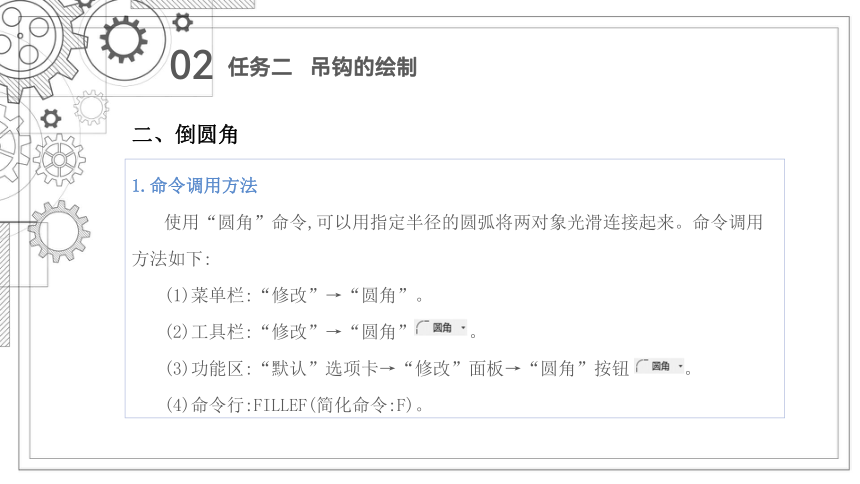

二、倒圆角
1.命令调用方法
使用“圆角”命令,可以用指定半径的圆弧将两对象光滑连接起来。命令调用方法如下:
(1)菜单栏:“修改”→“圆角”。
(2)工具栏:“修改”→“圆角” 。
(3)功能区:“默认”选项卡→“修改”面板→“圆角”按钮 。
(4)命令行:FILLEF(简化命令:F)。
任务二 吊钩的绘制
02

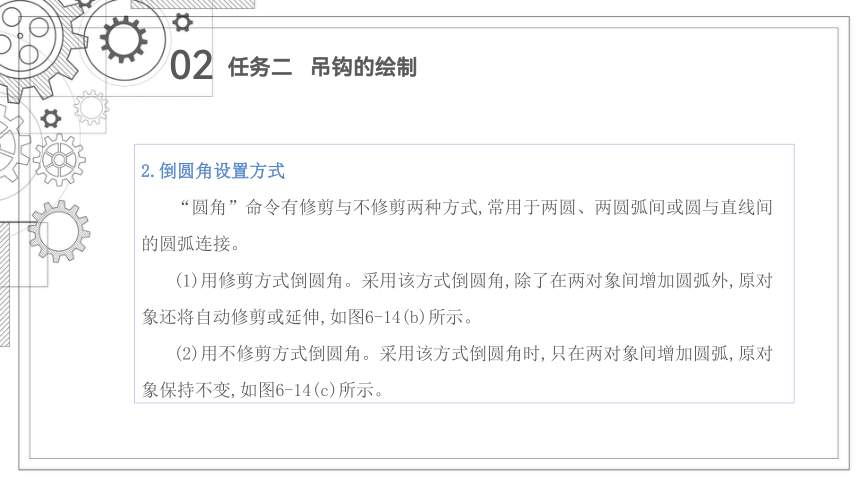

2.倒圆角设置方式
“圆角”命令有修剪与不修剪两种方式,常用于两圆、两圆弧间或圆与直线间的圆弧连接。
(1)用修剪方式倒圆角。采用该方式倒圆角,除了在两对象间增加圆弧外,原对象还将自动修剪或延伸,如图6-14(b)所示。
(2)用不修剪方式倒圆角。采用该方式倒圆角时,只在两对象间增加圆弧,原对象保持不变,如图6-14(c)所示。
任务二 吊钩的绘制
02
任务二 吊钩的绘制
02
三、吊钩的绘制实例
使用“圆”“倒角”“偏移”
等命令绘制图6-15所示吊钩。
任务二 吊钩的绘制
02
第一步:设置绘图环境。
(1)设置图形界限并缩放,过程略。
(2)新建图层。
新建“轮廓线”图层,设置线宽为0.3mm,线型为粗实线。新建“中心线”图层,设置线宽为默认值,线型为点画线。设置“中心线”图层为当前图层。
任务二 吊钩的绘制
02
(3)设置对象捕捉模式。
第一步:在状态栏中打开“对象捕捉”按钮 ,并用鼠标右键单击“对象捕捉”按钮 ,系统弹出“对象捕捉”快捷菜单,选择“设置”选项,打开“草图设置”对话框,在“对象捕捉”选项卡中选中“圆心”“端点”“交点”“切点”复选框,最后单击“确定”按钮。
任务二 吊钩的绘制
02
第二步:绘制定位线。
执行“直线”命令,绘制图6-16所示两条
相互垂直的中心线。
任务二 吊钩的绘制
02
第三步:将“轮廓线”图层设置为当前图层,以中心线交点为圆心绘制直径为 24(即半径12)的小圆,然后将垂直中心线
向右偏移5,以与水平中心线的交点为圆心
绘制一个半径为R29的圆,如图6-17所示。
任务二 吊钩的绘制
02
操作步骤如下:
命令:circle↙ //执行“圆”命令
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]://捕捉定位线交点
指定圆的半径或 [直径(D)]:12↙ //输入半径“12”,按“回车”键确定
命令:offset↙ //执行“偏移”命令
当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0 //系统提示
任务二 吊钩的绘制
02
指定偏移距离或 [通过(T)/删除(E)/图层(L)]<通过>:5↙ //输入偏移距离“5”,按“回车”键确定
选择要偏移的对象,或 [退出(E)/放弃(U)]<退出>: //选择垂直中心线
指定要偏移的那一侧上的点,或 [退出(E)/多个(M)/放弃(U)]<退出>://在垂直中心线的右边单击一点
任务二 吊钩的绘制
02
选择要偏移的对象,或 [退出(E)/放弃(U)]<退出>: //按“回车”键确定
命令:circle↙ //执行“圆”命令
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: //捕捉右侧垂直中心线与水平中心线的交点
指定圆的半径或 [直径(D)]<12.0000>:29↙ //输入半径“29”,按“回车”键确定
任务二 吊钩的绘制
02
第四步:使用夹点编辑功能调整R29圆的垂直中心线至适当长度。
打开正交模式,选择R29圆的垂直中心线,这时直线上出现了图6-18(a)所示的A、B、C 三个关键点(实心矩形点),选中端点A,拖动鼠标将线段缩短至适当位置,单击鼠标左键,用同样的方法调整端点C,最后调整至6-18(b)所示的状态。
任务二 吊钩的绘制
02
第五步:将水平中心线向下偏移9,将直径为 24的小圆向外偏移24画一个辅助圆,再以辅助圆与偏移直线的交点A为圆心绘制半径为R24的圆,删除辅助圆,如图6-19所示。
任务二 吊钩的绘制
02
操作步骤如下:
命令:offset↙ //执行“偏移”命令
当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0//系统提示
指定偏移距离或 [通过(T)/删除(E)/图层(L)]<5.0000>:9↙ //输入偏移距离“9”,按“回车”键确定
选择要偏移的对象,或 [退出(E)/放弃(U)]<退出>: //选择水平中心线
指定要偏移的那一侧上的点,或 [退出(E)/多个(M)/放弃(U)]<退出>://在水平中心线的下方单击一点
任务二 吊钩的绘制
02
选择要偏移的对象,或 [退出(E)/放弃(U)]<退出>://按“回车”键确定,如图6-19(a)所示
命令:offset↙ //重复执行“偏移”命令
当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)]<9.0000>:24↙ //输入偏移距离“24”,按“回车”键确定
选择要偏移的对象,或 [退出(E)/放弃(U)]<退出>://选择 24的小圆
任务二 吊钩的绘制
02
指定要偏移的那一侧上的点,或 [退出(E)/多个(M)/放弃(U)]<退出>://在 24的小圆外侧任意单击一点
选择要偏移的对象,或 [退出(E)/放弃(U)]<退出>: //按“回车”键确定,如图6-19(b)所示
命令:circle↙ //执行“圆”命令
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: //捕捉辅助圆与第二条水平中心线的交点A
指定圆的半径或 [直径(D)]<29.0000>:24↙ //输入圆的半径“24”,按“回车”键确定,如图6-19(c)所示
任务二 吊钩的绘制
02
第六步:将半径为R29的圆向外偏移14画一个辅助圆与第一条水平中心线相交于点B,如图6-20(a)所示,再以交点B 为圆心绘制半径为R14的圆,删除多余辅助圆,如图6-20(b)所示。
任务二 吊钩的绘制
02
第七步:执行“圆角”命令,在R14和R24的圆中间绘制一个半径为R2的圆弧,如图6-21所示。
任务二 吊钩的绘制
02
在功能区单击“默认”选项卡→“修改”面板→“圆角”按钮 ,操作步骤如下:
命令:fillet↙ //启动“圆角”命令
当前设置:模式 = 修剪,半径 =0.0000 //系统提示
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: //选择“半径(R)”选项
任务二 吊钩的绘制
02
指定圆角半径 <0.0000>:2↙ //输入圆角半径“2”
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: //选择R14的圆
选择第二个对象,或按住“Shift”键选择对象以应用角点或 [半径(R)]: //选择R24的圆
任务二 吊钩的绘制
02
第八步:使用“修剪”命令修剪多余线条,完成后的效果如图6-22所示。
任务二 吊钩的绘制
02
第九步:使用“偏移”命令向上偏移水平中心线,偏移距离为54,左右偏移垂直中心线,偏移距离为9,如图6-23所示。
任务二 吊钩的绘制
02
第十步:使用“圆角”命令绘制右侧R24、R36的圆弧,并修剪多余线条,如图6-24所示。
任务二 吊钩的绘制
02
第十一步:绘制吊钩的顶部。
使用“偏移”命令再次向上偏移水平中心线,偏移距离为77,左右偏移垂直中心线,偏移距离为7,再绘制倒角轮廓线,倒角为2×45°,
如图6-25(b)所示。
任务二 吊钩的绘制
02
倒角操作步骤如下:
命令:chamfer↙ //执行“倒角”命令
(“修剪”模式)当前倒角距离1=0.0000,距离2=0.0000 //系统提示
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:d↙ //选择“距离(D)”选项
指定第一个倒角距离 <0.0000>:2↙ //输入倒角距离“2”
任务二 吊钩的绘制
02
指定第二个倒角距离 <2.0000>:↙ //由于倒45°,因此第二个倒角距离也是2,系统默认2,直接按“回车”键
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]://单击左侧垂直线条a,如图6-25(a)所示
选择第二条直线,或按住“Shift”键选择直线以应用角点或 [距离(D)/角度(A)/方法(M)]://单击上方水平线条c
任务二 吊钩的绘制
02
命令:chamfer↙ //重复执行“倒角”命令
(“修剪”模式)当前倒角距离1=2.0000,距离2=2.0000
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]://单击右侧垂直线条b
选择第二条直线,或按住“Shift”键选择直线以应用角点或 [距离(D)/角度(A)/方法(M)]://单击上方水平线条c
任务二 吊钩的绘制
02
第十二步:将吊钩的轮廓线全部改成粗实线,修剪多余线条,调整中心线长度。将吊钩的轮廓线条全部选中(尺寸定位线除外),单击“图层”面板中的“图层”下三角按钮,将图层改为“轮廓线”图层,如图6-26所示,将吊钩的轮廓线全部修改成粗实线。修剪并删除多余线条,调整中心线到合适长度,完成后的效果如图6-15所示。
第十三步:保存图形。
任务二 吊钩的绘制
