项目六 圆与圆弧的绘制
目录
圆和切线平面图形的绘制
01
吊钩的绘制
02
圆弧的绘制
03
圆是 AutoCAD绘图中最基本的图形之一,也是最常用的图形之一。圆弧是圆的一部分。本项目将介绍圆与圆弧的绘制方法。
任务一 圆和切线平面图形的绘制
1
01

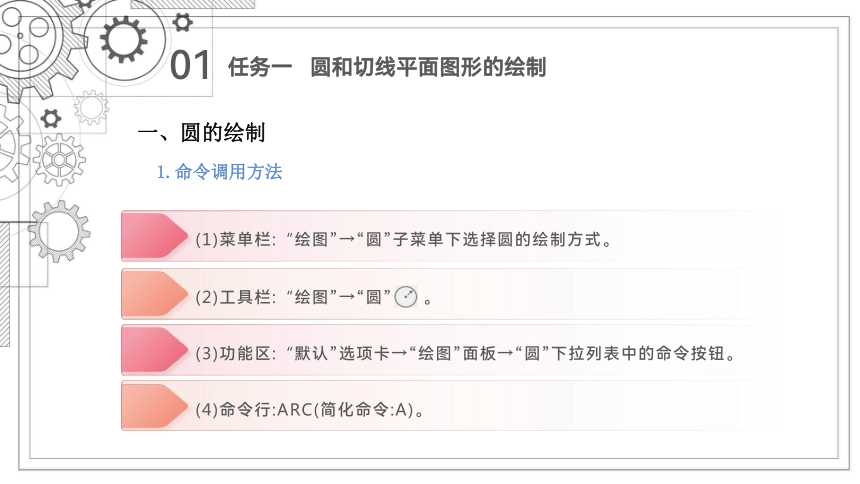

一、圆的绘制
任务一 圆和切线平面图形的绘制
1.命令调用方法
(2)工具栏:“绘图”→“圆” 。
(3)功能区:“默认”选项卡→“绘图”面板→“圆”下拉列表中的命令按钮。
(4)命令行:ARC(简化命令:A)。
(1)菜单栏:“绘图”→“圆”子菜单下选择圆的绘制方式。
01

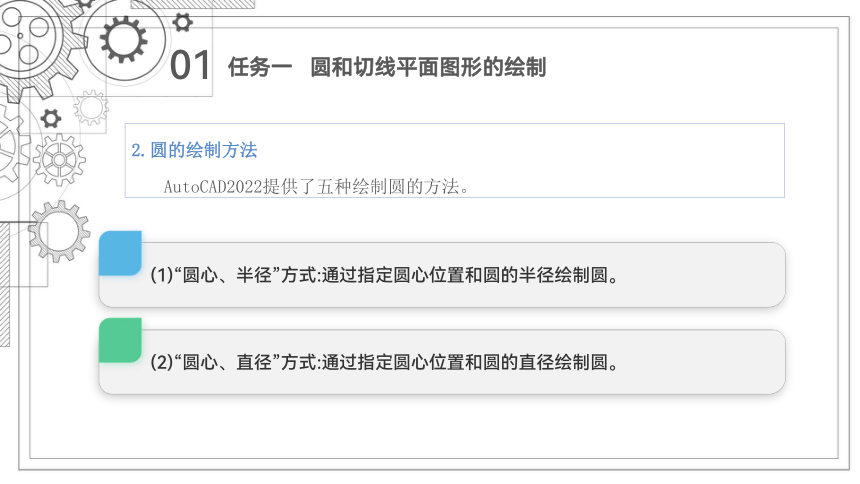

2.圆的绘制方法
AutoCAD2022提供了五种绘制圆的方法。
任务一 圆和切线平面图形的绘制
(2)“圆心、直径”方式:通过指定圆心位置和圆的直径绘制圆。
(1)“圆心、半径”方式:通过指定圆心位置和圆的半径绘制圆。
01
任务一 圆和切线平面图形的绘制

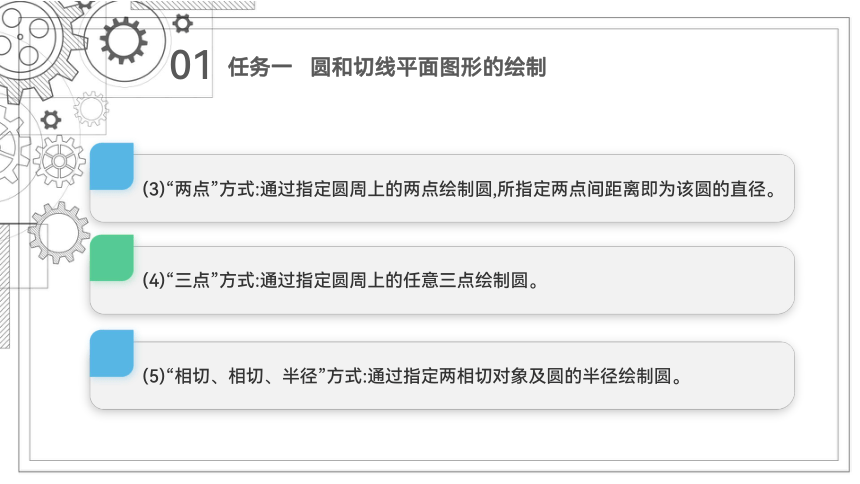

(4)“三点”方式:通过指定圆周上的任意三点绘制圆。
(5)“相切、相切、半径”方式:通过指定两相切对象及圆的半径绘制圆。
(3)“两点”方式:通过指定圆周上的两点绘制圆,所指定两点间距离即为该圆的直径。
01

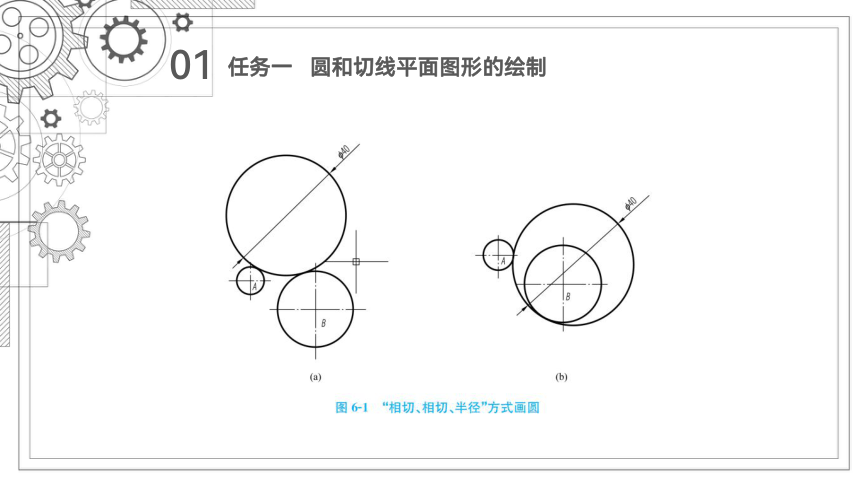

由于相同对象、相同半径下有多个相切圆,系统会根据所指定切点的位置来判断作哪个相切圆,因此采用“相切、相切、半径”方式绘制圆时要特别注意切点的捕捉位置。如图6-1所示,在圆A、圆B不同位置捕捉切点,使用相同半径绘制相切圆,得到了两种不同的结果。当然,如在其他位置捕捉切点,还可以得到另外的相切圆。
任务一 圆和切线平面图形的绘制
提示:相切捕捉功能可以方便地帮助用户实现圆与圆相切、圆与线相切、线与线相切的图形绘制。
01
任务一 圆和切线平面图形的绘制
01
二、对象的偏移
1.命令调用方法
使用“偏移”命令可以将一个图形对象在其一侧作等距离复制,命令调用方法如下:
(1)菜单栏:“修改”→“偏移”。
(2)工具栏:“修改”→“偏移” 。
(3)功能区:“默认”选项卡→“修改”面板→“偏移”按钮 。
(4)命令行:OFFSET(简化命令:O)。
任务一 圆和切线平面图形的绘制
01
2.对象偏移方式
(1)指定距离偏移对象。
该方式通过输入偏移距离复制对象,如图6-2所示。执行“偏移”命令后,直接输入偏移的距离,选择要偏移的对象,再拾取一点确定偏移对象的位置,即可完成偏移操作。
任务一 圆和切线平面图形的绘制
01
(2)指定通过点偏移对象。
如果不知道具体的偏移距离,但知道偏移对象通过的点,可以采用指定通过点的方式来偏移对象。执行“偏移”命令,选择“通过(T)”选项,再选择要偏移的对象,拾取一点确定偏移对象的位置,
即可完成偏移操作,如图6-3所示。
任务一 圆和切线平面图形的绘制
01
三、夹点的编辑
对象的夹点就是对象本身的一些特殊点。如图6-4所示,直线段的夹点是两个端点和中点,圆弧段的夹点是两个端点、中点和圆心,圆的夹点是圆心和四个象限点,椭圆的夹点是椭圆心和椭圆长轴、短轴的端点。
任务一 圆和切线平面图形的绘制
01
单击“应用程序”按钮 →“选项”按钮 (或右击绘图界面→选择“选项”),打开“选项”对话框,切换到“选择集”选项卡,如图6-5所示,可以设置是否启用夹点以及夹点的大小、颜色等。系统默认的设置是“显示夹点”,在这种情况下,用户无须执行命令,只要选择对象,在该对象的特征点上就会出现夹点,默认显示为蓝色,若再单击其中一个夹点,则这个夹点被激活,默认显示为红色。被激活的夹点,通过“回车”键或“空格”键响应,能完成拉伸、移动、旋转、比例缩放、镜像五种编辑模式操作。
任务一 圆和切线平面图形的绘制
01
任务一 圆和切线平面图形的绘制
01
四、圆和切线平面图形的绘制实例
用“圆”“偏移”等命令完成图6-6所示的圆和切线平面图形的绘制。
第一步:分析图形,确定绘图的方法。
该图形由圆及圆弧和切线组成,圆与圆之间的距离已知,在绘图时,先绘制圆的定位线及圆,再绘制切线和过渡圆弧。
任务一 圆和切线平面图形的绘制
01
第二步:设置绘图环境。
(1)设置图形界限并缩放,过程略。
(2)新建“轮廓线”和“中心线”两个图层,将“轮廓线”图层的线宽设置为0.3mm,并将“中心线”图层设置为当前图层。
(3)右击状态栏中的“对象捕捉”按钮→选择“设置”选项→打开“草图设置”对话框→切换到“对象捕捉”选项卡→选中“端点”“中点”“圆心”“交点”“切点”“外观交点”复选框→单击“确定”按钮。
任务一 圆和切线平面图形的绘制
01
第三步:绘制圆的定位线。
(1)绘制中间大圆 35的定位线。在功能区单击“绘图”面板→“直线”按钮 ,然后在绘图区绘制水平和垂直相交的两条中心线。
(2)采用“偏移”命令绘制 9、 16圆的定位线,采用夹点编辑调整中心线到合适长度。
任务一 圆和切线平面图形的绘制
01
在功能区单击“修改”面板→“偏移”按钮 ,操作步骤如下:
命令:OFFSET↙ //执行“偏移”命令
当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0 //系统提示
指定偏移距离或 [通过(T)/删除(E)/图层(L)]<150.0000>:34↙//输入向右偏移的距离
选择要偏移的对象,或 [退出(E)/放弃(U)]<退出>: //选择竖直中心线
任务一 圆和切线平面图形的绘制
01
指定要偏移的那一侧上的点,或 [退出(E)/多个(M)/放弃(U)]<退出>://在竖直中心线的右侧单击一下鼠标左键
选择要偏移的对象,或 [退出(E)/放弃(U)]<退出>: //按“回车”键确定
命令:OFFSET↙ //重复执行“偏移”命令
当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0 //系统提示
任务一 圆和切线平面图形的绘制
01
指定偏移距离或 [通过(T)/删除(E)/图层(L)]<34.0000>:26↙ //输入向上偏移的距离
选择要偏移的对象,或 [退出(E)/放弃(U)]<退出>: //选择水平中心线
指定要偏移的那一侧上的点,或 [退出(E)/多个(M)/放弃(U)]<退出>://在水平中心线的上方单击一下鼠标左键
选择要偏移的对象,或 [退出(E)/放弃(U)]<退出>: //按“回车”键确定
任务一 圆和切线平面图形的绘制
01
同样执行“偏移”命令,完成腰形孔中心线的绘制。
打开正交模式,选择右边垂直中心线,在线条上出
现三个夹点(实心矩形点),选择其中一个端点处的夹
点,单击鼠标左键使夹点被激活,变成红色,拖动鼠标
将线段拖动到适当长度处单击,就可以改变线条长短。
采用同样的方法将其他中心线调整到适当长度,如图
6-7所示。
任务一 圆和切线平面图形的绘制
01
第四步:绘制直径为 24、 35、 9、 16的圆和半径为R4、R9的圆。
将当前图层改为“轮廓线”图层,单击功能区“绘图”面板→“圆”按钮 ,操作步骤如下:
命令:circle↙ //执行“圆”命令
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]://捕捉 24圆的定位中心交点
指定圆的半径或 [直径(D)]:12↙ //输入圆的半径“12”,按“回车”键确定
任务一 圆和切线平面图形的绘制
01
重复执行“圆”命令,依次绘出其他圆,如图6-8所示。
第五步:绘制 35圆与 16圆和 35圆与R9圆的切线,如图6-9所示。
任务一 圆和切线平面图形的绘制
01
操作步骤如下:
命令:line↙ //执行“直线”命令
指定第一个点: //按住“Shift”键在屏幕上右击鼠标,选择图6-10(a)所示 临时捕捉方式,将光标移动到R9圆的第三象限附近,出现图6-10(b)所示的绿色切点提示符号,单击鼠标左键
指定下一点或 [放弃(U)]: //按住“Shift”键在屏幕上右击鼠标,选择 临时捕捉方式,将光标移动到 35圆的第三象限附近,出现切点提示符号,单击鼠标左键
指定下一点或 [放弃(U)]://按“回车”键确定
任务一 圆和切线平面图形的绘制
01
重复执行“直线”命令,用同样的方法绘制 35圆与 16圆的切线。
任务一 圆和切线平面图形的绘制
01
第六步:绘制与R9、 35、 16圆相切的圆弧。
在功能区单击“圆”按钮 向下的三角形,执行“相切、相切、相切”画圆命令,移动光标靠近R9圆的第四象限,出现相切符号 时单击鼠标左键,然后移动光标靠近 35圆的第四象限,出现相切符号 时单击鼠标左键,再移动光标靠近 16圆的第四象限,出现相切符号 时单击鼠标左键,则绘制了一个分别与三个圆相切的圆,如图6-11所示。执行“修剪”命令,修剪多余线条。
任务一 圆和切线平面图形的绘制
01
第七步:绘制两个R4圆之间的切线,并修剪多余线条,最终如图6-6所示。
第八步:保存图形。
任务一 圆和切线平面图形的绘制
