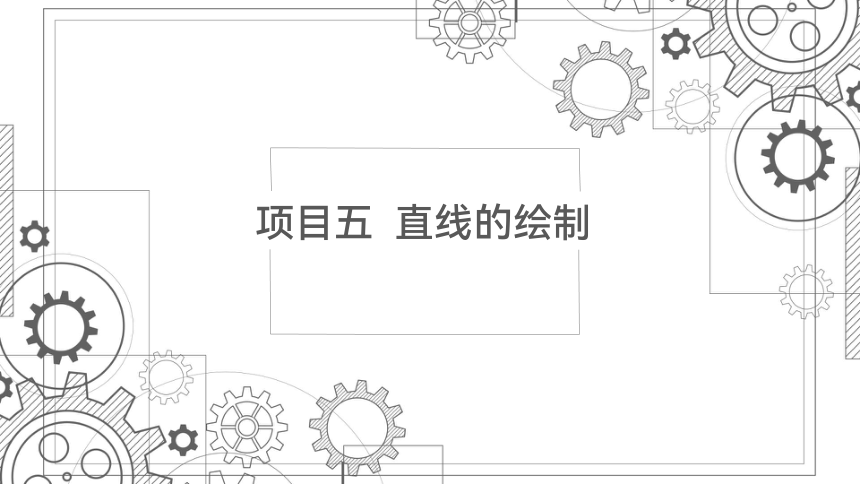

项目五 直线的绘制

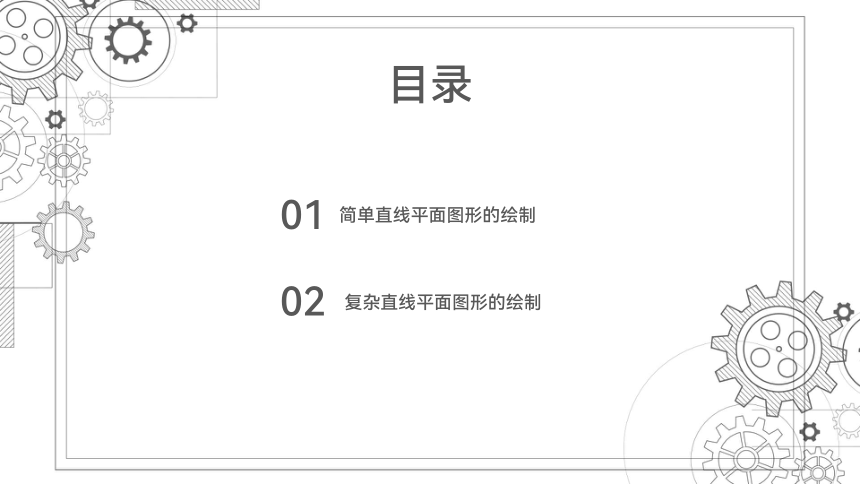

目录
简单直线平面图形的绘制
01
复杂直线平面图形的绘制
02
绘制直线主要用“直线”“构造线”和“射线”命令。其中,“构造线”和“射线”命令多用在三视图绘制中。本项目主要介绍直线的绘制方法和功能。
任务一 简单直线平面图形的绘制
1
01
一、“直线”命令

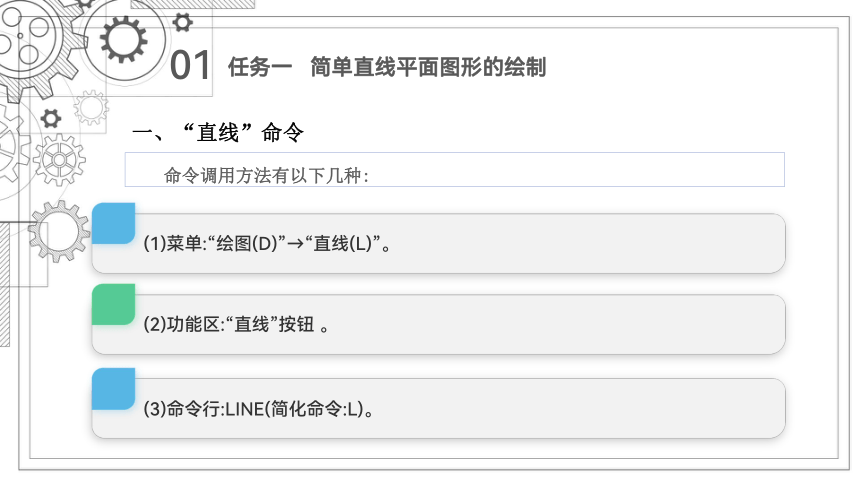

命令调用方法有以下几种:
任务一 简单直线平面图形的绘制
(2)功能区:“直线”按钮 。
(3)命令行:LINE(简化命令:L)。
(1)菜单:“绘图(D)”→“直线(L)”。
01
二、对象捕捉
1.对象捕捉的作用

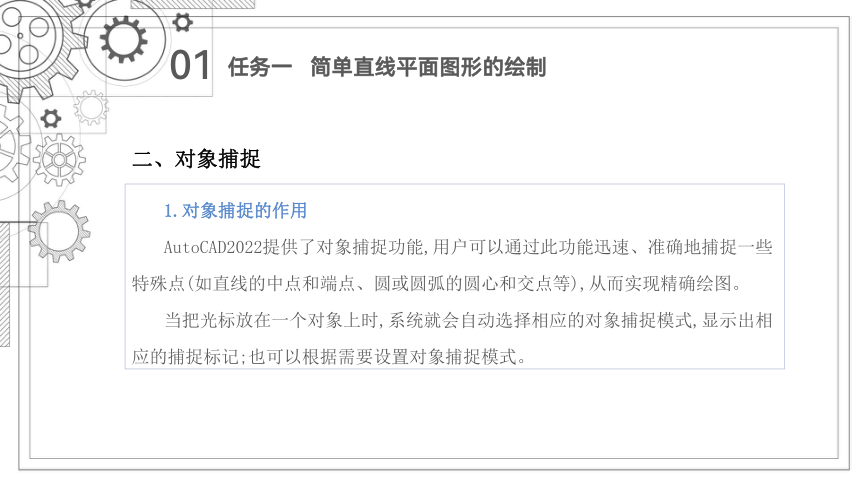

AutoCAD2022提供了对象捕捉功能,用户可以通过此功能迅速、准确地捕捉一些特殊点(如直线的中点和端点、圆或圆弧的圆心和交点等),从而实现精确绘图。
当把光标放在一个对象上时,系统就会自动选择相应的对象捕捉模式,显示出相应的捕捉标记;也可以根据需要设置对象捕捉模式。
任务一 简单直线平面图形的绘制
01
任务一 简单直线平面图形的绘制

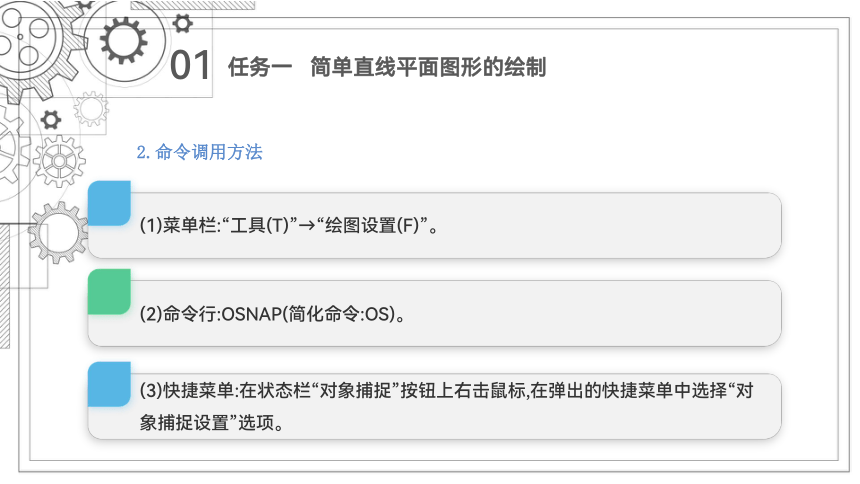

2.命令调用方法
(2)命令行:OSNAP(简化命令:OS)。
(3)快捷菜单:在状态栏“对象捕捉”按钮上右击鼠标,在弹出的快捷菜单中选择“对象捕捉设置”选项。
(1)菜单栏:“工具(T)”→“绘图设置(F)”。
01

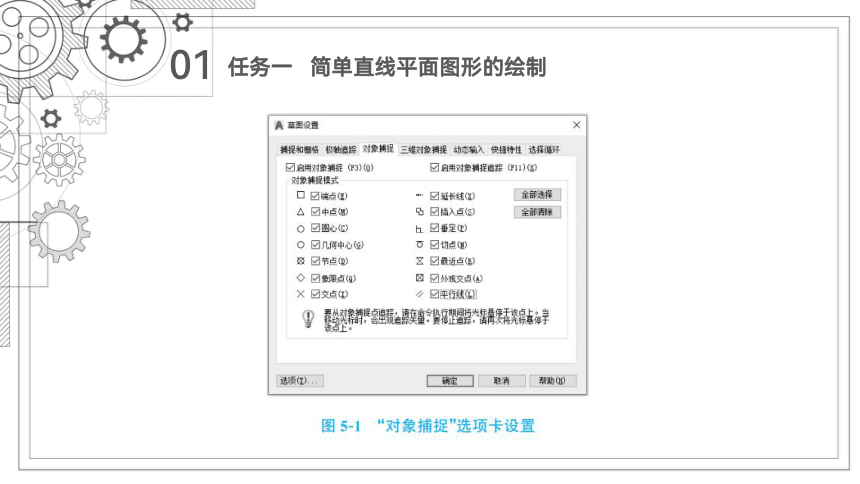

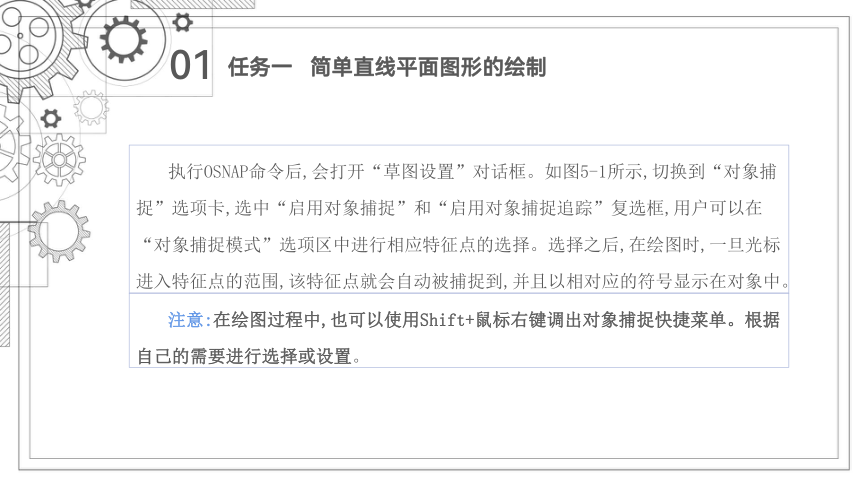

执行OSNAP命令后,会打开“草图设置”对话框。如图5-1所示,切换到“对象捕捉”选项卡,选中“启用对象捕捉”和“启用对象捕捉追踪”复选框,用户可以在“对象捕捉模式”选项区中进行相应特征点的选择。选择之后,在绘图时,一旦光标进入特征点的范围,该特征点就会自动被捕捉到,并且以相对应的符号显示在对象中。
任务一 简单直线平面图形的绘制
注意:在绘图过程中,也可以使用Shift+鼠标右键调出对象捕捉快捷菜单。根据自己的需要进行选择或设置。
01
任务一 简单直线平面图形的绘制
01
3.对象捕捉功能的打开/关闭

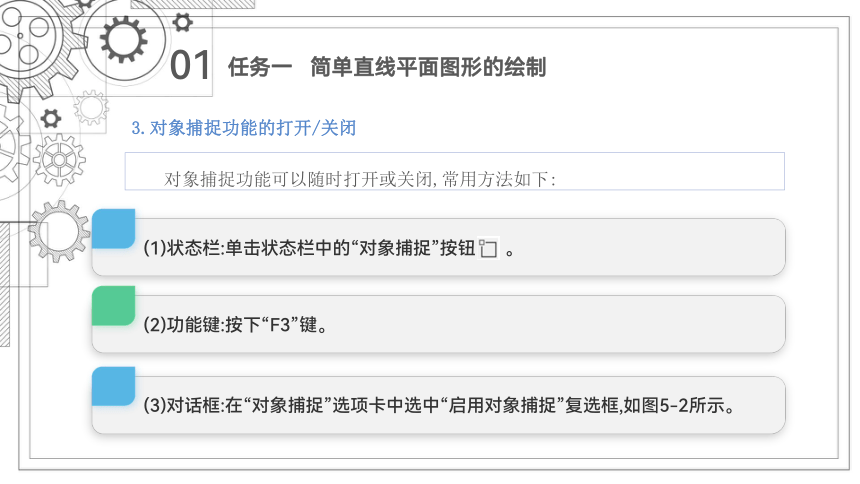

对象捕捉功能可以随时打开或关闭,常用方法如下:
任务一 简单直线平面图形的绘制
(2)功能键:按下“F3”键。
(3)对话框:在“对象捕捉”选项卡中选中“启用对象捕捉”复选框,如图5-2所示。
(1)状态栏:单击状态栏中的“对象捕捉”按钮 。
01
提示:对象捕捉模式不宜选择太多,以免互相干扰,一般只选择端点、中点、圆心、交点等几个常用的捕捉点。
任务一 简单直线平面图形的绘制
01
4.临时对象捕捉
在绘制和编辑图形时,可以临时指定一些不常用的对象捕捉模式,方法如下:

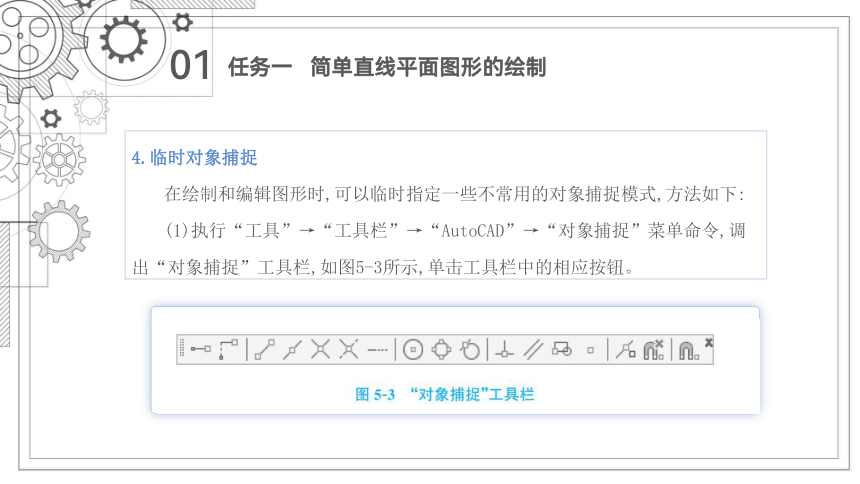

(1)执行“工具”→“工具栏”→“AutoCAD”→“对象捕捉”菜单命令,调出“对象捕捉”工具栏,如图5-3所示,单击工具栏中的相应按钮。
任务一 简单直线平面图形的绘制
01
(2)当命令要求输入点时,按“Shift”键+鼠标右键或“Ctrl”键+鼠标右键,系统弹出图5-4所示“对象捕捉”快捷菜单,选择相应选项。
任务一 简单直线平面图形的绘制
提示:对象捕捉一旦被设置就长期有效,直到用户重新设置对象捕捉模式。临时对象捕捉只对当前点有效,但具有优先权。
01
三、正交
在打开正交模式后,系统将控制光标只沿当前坐标系的X、Y 轴平行方向移动,画线时若同时打开该模式,则只需输入线段的长度值,AutoCAD2022就自动绘制出水平或竖直线段。在绘图和编辑过程中,可以随时打开或关闭正交模式。命令调用方法如下:
(1)状态栏:单击状态栏中的“正交”按钮 。
(2)功能键:F8。
任务一 简单直线平面图形的绘制
01
四、图形的平移
任务一 简单直线平面图形的绘制
使用“平移”命令可以在绘图窗口中移动图形(类似于在桌面上移动图纸)而不改变图形的显示大小。命令调用方法如下:
(2)工具栏:“标准”→“平移” 。
(3)功能区:“视图”选项卡→“二维导航”面板→“平移”按钮 。
(4)命令行:PAN(简化命令:P)。
(1)菜单栏:“视图”→“平移”。
01
执行上述命令后,光标转化为黑色状态 。按住鼠标左键,拖动鼠标,即可平移图形。按“Esc”键或“回车”键,可退出平移模式。
任务一 简单直线平面图形的绘制
提示:按住鼠标中键并移动鼠标也可以实现平移。将“实时缩放”和“实时平移”两个命令结合起来用于观察图形非常方便。
01
五、“修剪”命令
使用“修剪”命令能以选定的对象为边界来删除指定对象的一部分。
任务一 简单直线平面图形的绘制
1.命令调用方法
(1)菜单栏:“修改”→“修剪”。
(2)工具栏:“修改”→“修剪” 。
(3)功能区:“默认”选项卡→“修改”面板→“修剪”按钮 。
(4)命令行:TRIM(简化命令:TR)。
01
2.“修剪”命令执行模式
“修剪”命令有普通方式、延伸方式及互剪方式三种执行模式。
(1)采用普通方式修剪对象。
采用普通方式修剪对象,必须先选择剪切边界,再选择被修剪的对象,且两者必须相交。
采用普通方式修剪对象,将图5-5(a)所示的图形修剪成图5-5(c)所示的图形。启动命令,即在功能区单击“修改”面板→“修剪”按钮 ,然后按如下步骤操作:
任务一 简单直线平面图形的绘制
01
命令:trim↙ //执行“修剪”命令
当前设置:投影=UCS,边=无,模式=快速 //系统提示
选择要修剪的对象,或按住 “Shift”键选择要延伸的对象,或
[剪切边(T)/窗交(C)/模式(O)/投影(P)/删除(R)]: //单击鼠标左键选直线C中间段,如图5-5(b)所示
选择要修剪的对象,或按住 “Shift”键选择要延伸的对象,或
[剪切边(T)/窗交(C)/模式(O)/投影(P)/删除(R)/放弃(U)]:↙ //按“回车”键,结束命令
任务一 简单直线平面图形的绘制
01
任务一 简单直线平面图形的绘制
01
(2)采用延伸方式修剪对象。
如果剪切边界与被修剪的对象实际不相交,但剪切边界延长之后与被修剪对象有交点,那么可以采用延伸方式修剪对象。
采用延伸方式修剪对象,将图5-6(a)所示的图形修剪成图5-6(c)所示的图形。
命令:trim↙ //执行“修剪”命令
当前设置:投影=UCS,边=无,模式=快速 //系统提示
选择要修剪的对象,或按住 “Shift”键选择要延伸的对象,或
[剪切边(T)/窗交(C)/模式(O)/投影(P)/删除(R)]: //按住“Shift”键进入延伸模式,单击B线段,然后松开“Shift”键
任务一 简单直线平面图形的绘制
01
选择要修剪的对象,或按住 “Shift”键选择要延伸的对象,或
[剪切边(T)/窗交(C)/模式(O)/投影(P)/删除(R)/放弃(U)]: //单击鼠标左键选直线A左段,如图5-6(b)所示
选择要修剪的对象,或按住 “Shift”键选择要延伸的对象,或
[剪切边(T)/窗交(C)/模式(O)/投影(P)/删除(R)/放弃(U)]:↙ //按“回车”键,结束命令
任务一 简单直线平面图形的绘制
01
任务一 简单直线平面图形的绘制
01
任务一 简单直线平面图形的绘制
(3)采用互剪方式修剪对象。
剪切边同时又作为被修剪对象,两者可以相互剪切,称为互剪。执行“修剪”命令后,当命令行提示“选择对象或<全部选择>:”时,拾取全部对象或直接按“回车”键，便进入互剪模式,此时用户直接单击选择需修剪的部分即可进行修剪。
01
六、简单直线平面图形绘制实例
通过输入点的坐标,辅助采用“对象捕捉”“正交”“修剪”等命令绘制图5-7所示的简单直线平面图形。
任务一 简单直线平面图形的绘制
01
第一步:分析图形,确定绘图的方法。
由图5-7可以看出,该图形由水平线、垂直线和三段斜线组成,各尺寸均已知,可以将A点作为特殊点,从A点出发沿着逆时针方向,通过输入点的坐标结合“对象捕捉”“修剪”命令绘制线段。
第二步:设置图形界限并缩放。
根据图形尺寸,将图形界限的两个点分别设为(0,0)和(200,150)。执行ZOOM命令,选择“全部(A)”选项,使图形界限充满显示区。
任务一 简单直线平面图形的绘制
01
第三步:打开对象捕捉功能,设置对象捕捉方式。
在状态栏中单击“对象捕捉”按钮 ,使其为打开状态,再右击状态栏上的“对象捕捉”按钮 ,在弹出的快捷菜单中选择“设置”选项,打开“草图设置”对话框,切换到“对象捕捉”选项卡,在“对象捕捉模式”选项区中选中“端点”和“交点”复选框。
任务一 简单直线平面图形的绘制
01
任务一 简单直线平面图形的绘制
第四步:采用绝对直角坐标方式绘制直线AB。
在功能区单击“默认”选项卡→“绘图”面板→“直线”按钮 或在命令行输入直线命令LINE(简写L),执行“直线”命令。接着,继续在命令行输入绝对直角坐标值“80,100”,按“回车”键,确定点A,再输入“80,80”,按“回车”键,确定点B。
第五步:打开正交模式,绘制直线BC、CD、DE。
单击状态栏中的“正交”按钮 ,打开正交模式→向左移动光标,输入“32”,按“回车”键,确定点C→向下移动光标,输入“50”,按“回车”键,确定点D→向右移动光标,输入“20”,按“回车”键,确定点E。
01
第六步:
采用相对极坐标方式绘制直线EF、FG。
关闭正交模式→输入“@40<60”,按“回车”键,确定点F→输入“@85<-32”,“回车”键,确定点G。
第七步:
采用绝对直角坐标方式绘制直线GH、HM。
打开正交模式,向右移动光标,输入“24”,按“回车”键,确定点 H→向上移动光标,输入“60”,按“回车”键,确定点M。
任务一 简单直线平面图形的绘制
01
第八步:采用相对极坐标方式绘制倾斜直线MK。
关闭正交模式,输入“<142”,按“回车”键,移动光标到适当位置并单击,确定点K,得到直线MK,如图5-8所示。
提示:直线MJ与X 轴正方向的夹角为142°
,但长度未知,采用相对极坐标“<142”绘制,
表示待确定点(本例中的点K)与上一点的连
线与X 轴正方向间的夹角为142°,待确定点
相对上一点的距离需在绘图区通过移动光标
指定。
任务一 简单直线平面图形的绘制
01
第九步:使用对象捕捉功能绘制水平直线AL。
打开正交模式,单击“直线”按钮 ,将光标移动到点A 附近,在出现一个被称为拾取框的矩形框后,单击鼠标左键即可捕捉点A,向右移动光标到适当位置并单击鼠标左键,确定点L,得到直线AL,如图5-9所示。
任务一 简单直线平面图形的绘制
01
第十步:修剪直线MK、AL多余线段。在功能区单击“默认”选项卡→“修改”面板→“修剪”按钮 ,操作步骤如下:
命令:trim↙ //执行“修剪”命令
当前设置:投影=UCS,边=无,模式=快速 //系统提示
选择要修剪的对象,或按住Shift键选择要延伸的对象,或
[剪切边(T)/窗交(C)/模式(O)/投影(P)/删除(R)]://单击直线MK、AL,将多余部分进行修剪
选择要修剪的对象,或按住“Shift”键选择要延伸的对象,或
[剪切边(T)/窗交(C)/模式(O)/投影(P)/删除(R)/放弃(U)]:↙ //按“回车”键,结束命令
第十一步:保存图形文件。
任务一 简单直线平面图形的绘制
任务二 复杂直线平面图形的绘制
2
02
一、极轴追踪
使用极轴追踪功能可以沿预先指定的角度增量方向追踪定点,极轴追踪是精确绘图非常有效的辅助工具。
在绘图过程中,可以随时打开或关闭极轴追踪功能,常用方法如下:
(1)状态栏:单击状态栏中的“极轴追踪”按钮 。
(2)功能键:F10。
任务二 复杂直线平面图形的绘制
提示:极轴追踪功能与正交功能不能同时打开,打开其中一个,系统会自动关闭
另一个。
02
使用“极轴追踪”功能,应预先
设置极轴追踪方向。右击状态栏上的
“极轴追踪”按钮,在弹出的快捷菜
单中选择“设置”选项,打开“草图
设置”对话框,在“极轴追踪”选项
卡中选中“启用极轴追踪”复选框,
在“极轴角设置”选项区的“增量
角”下拉列表框中选择或输入预设角
度,如图5-10所示。
任务二 复杂直线平面图形的绘制
02
二、对象捕捉追踪
使用对象捕捉追踪功能可以相对于对象捕捉点沿指定的方向追踪定点,也是非常高效的辅助绘图工具。
在绘图的过程中,可以随时打开或关闭对象捕捉追踪功能,常用的方法如下:
(1)状态栏:单击状态栏中的“对象捕捉追踪”按钮 。
(2)功能键:F11。
任务二 复杂直线平面图形的绘制
提示:使用对象捕捉追踪功能必须同时使用对象捕捉功能。
02
在使用对象捕捉追踪功能前,应预先设置对象捕捉追踪方向。同样在图5-10所示的“极轴追踪”选项卡中设置。在“对象捕捉追踪设置”选项区选中“仅正交追踪”复选框,系统将沿X 和Y 方向进行追踪,选中“用所有极轴角设置追踪”复选框,系统将沿极轴追踪所设置的极轴角及其整数倍角度方向进行追踪。通常情况下,选中“用所有极轴角设置追踪”复选框。
任务二 复杂直线平面图形的绘制
提示:极轴追踪和对象捕捉追踪常配合使用,当知道要追踪的方向(角度)时,使用极轴追踪,若不知道具体追踪方向,但知道与其他对象的某种关系(如等高、相交等),则使用对象捕捉追踪。
02
三、对象的选择
在编辑图形时,需要选择被编辑的对象。当命令提示为“选择对象”时,光标变成正方形拾取框,即可进行对象的选择。系统提供了多种选择对象的方法,用户可以在不同的场合使用不同的方法。
(1)点选方式:
试方式可直接移动拾取框到被选对象上单击,可逐个拾取所需的对象,而被选择的对象将高亮显示。
任务二 复杂直线平面图形的绘制
02
(2)窗口方式:
该方式通过指定两个角点确定一个矩形窗口,完全包含在窗口内的所有对象将被选中,而与窗口相交的对象不在选中之列。操作时应先从左上角拾取,然后拖动到右下角;或先从左下角拾取再拖动到右上角。
(3)窗交方式:
该方式类似于窗口方式,不同之处是与窗口相交的对象和窗口内的所有对象都在选中之列。当选择对象比较多时常用此种方法。操作时应先从右下角拾取,然后拖动到左上角;或从右上角拾取再拖动到左下角。
任务二 复杂直线平面图形的绘制
02
四、对象的删除
在绘图过程中,经常需要将绘制错误的或多余的对象删除,调用命令的方式如下:
(1)菜单栏:“编辑”→“删除”。
(2)工具栏:“修改”→“删除” 。
(3)功能区:“默认”选项卡→“修改”面板→“删除”按钮 。
(4)快捷键:DELETE。
在删除对象时,可以先执行命令再选择对象,也可以先选择对象再执行命令。
任务二 复杂直线平面图形的绘制
02
五、复杂直线平面图形绘制实例一
用“直线”命令,结合极轴追踪、对象捕捉及对象捕捉追踪功能绘制图5-11所示的复杂直线平面图形。
任务二 复杂直线平面图形的绘制
02
第一步:
分析图形,确定绘图的方法。
通过对图5-11的分析,可将外轮廓点A 作为绘图的起点,沿逆时针方向绘制,对于中间的三角形可将点L作为绘图起点,也沿逆时针方向绘制。图中各倾斜直线与X 轴间的夹角均为10°的倍数。
第二步:
设置绘图区域大小,此步骤略。
任务二 复杂直线平面图形的绘制
02
第三步:设置极轴追踪方向,对象捕捉追踪方向。
在状态栏中打开“极轴追踪” 、“对象捕捉” 、“对象捕捉追踪” 功能按钮,右击“极轴追踪”按钮 ,系统弹出快捷菜单,选择“设置”选项,打开 “草图设置”对话框,切换到“极轴追踪”选项卡,在“极轴角设置”选项区的“增量角”下拉列表框中选择“10”,在“对象捕捉追踪设置”选项区选中“仅正交追踪”复选框,单击“确定”按钮。
任务二 复杂直线平面图形的绘制
02
第四步:以点A 为起点逆时针绘制外轮廓线段。
在功能区单击“绘图”面板→“直线”按钮 ,操作步骤如下:
命令:line↙ //执行“直线”命令
指定第一个点: //在屏幕适当位置单击鼠标左键,指定起点A
指定下一点或 [放弃(U)]:34↙//向下移动光标,显示极轴270°垂直追踪辅助线,输入“34”,按“回车”键,确定点B
指定下一点或 [放弃(U)]:52↙//向右移动光标,显示极轴0°水平追踪辅助线,输入“52”,按“回车”键,确定点C
指定下一点或 [闭合(C)/放弃(U)]:8↙ //移动光标,显示极轴130°追踪辅助线,输入“8”,按“回车”键,确定点D
任务二 复杂直线平面图形的绘制
02
指定下一点或 [闭合(C)/放弃(U)]:18↙ //移动光标,显示极轴40°追踪辅助线,输入“18”,按“回车”键,确定点E
指定下一点或 [闭合(C)/放弃(U)]:8↙ //移动光标,显示极轴310°追踪辅助线,输入“8”,按“回车”键,确定点F
指定下一点或 [闭合(C)/放弃(U)]: //移动光标至A点附近,如图5-12(a)所示,出现端点标记及提示,向右缓慢移动光标,出现水平和垂直追踪辅助线及相应提示,如图5-12(b)所示,单击鼠标左键确定点G
指定下一点或 [闭合(C)/放弃(U)]:10↙ //向左移动光标,显示极轴180°追踪辅助线,输入“10”,按“回车”键,确定点H
任务二 复杂直线平面图形的绘制
02
指定下一点或 [闭合(C)/放弃(U)]:10↙ //移动光标,显示极轴110°追踪辅助线,输入“10”,按“回车”键,确定点I
指定下一点或 [闭合(C)/放弃(U)]:36↙ //移动光标,显示极轴180°水平追踪辅助线,输入“36”,按“回车”键,确定点J
指定下一点或 [闭合(C)/放弃(U)]:10↙ //移动光标,显示极轴250°追踪辅助线,输入“10”,按“回车”键,确定点K
指定下一点或 [闭合(C)/放弃(U)]: //捕捉端点A
指定下一点或 [闭合(C)/放弃(U)]: ↙ // 按“回车”键确定,结束“直线”命令
任务二 复杂直线平面图形的绘制
02
任务二 复杂直线平面图形的绘制
02
第五步:绘制内部三角形形状,操作步骤如下:
命令:LINE↙ //执行“直线”命令
指定第一个点: //捕捉点B
指定下一点或 [放弃(U)]:17↙ //向上移动光标,显示极轴90°垂直追踪辅助线,输入“17”,按“回车”键
指定下一点或 [放弃(U)]:13↙ //向右移动光标,显示极轴0°水平追踪辅助线,输入“13”,按“回车”键,找到点L
任务二 复杂直线平面图形的绘制
02
指定下一点或 [放弃(U)]:30↙ //向右移动光标,显示极轴0°水平追踪辅助线,输入“30”,按“回车”键,确定点M
指定下一点或 [放弃(U)]: //移动光标至L点附近,出现端点标记及提示,向右上角缓慢移动光标,出现端点30°和极轴90°追踪辅助线及相应提示,如图5-13所示,单击确定点N
指定下一点或 [闭合(C)/放弃(U)]: //捕捉端点L
指定下一点或 [闭合(C)/放弃(U)]:↙ //按“回车”键确定,结束“直线”命令
任务二 复杂直线平面图形的绘制
02
任务二 复杂直线平面图形的绘制
第六步:删除多余辅助线条,并保存图形文件。
02
六、参考点捕捉追踪
参考点捕捉追踪是根据已知点捕捉到一个(或多个)参考点,再追踪到所需要的点。其有“临时追踪点”和“捕捉自”两种方式。但这两个命令都是二级命令,只有执行别的命令时才能使用,不能直接使用。需要时可单击图5-3所示“对象捕捉”工具栏中的“临时追踪点”按钮 、“捕捉自”按钮 或按“Shift”键+鼠标右键或“Ctrl”键+鼠标右键,系统弹出“对象捕捉”快捷菜单(见图5-4),选择“临时追踪点”按钮 、“捕捉自”按钮 。
任务二 复杂直线平面图形的绘制
01
任务 了解制图的基本规定
1.“临时追踪点”方式
“临时追踪点”方式可以在一次操作中建立一个临时参考点,并根据临时参考点追踪线确定要定位点的位置。
2.“捕捉自”方式
“捕捉自”方式需要指定一基点作为临时参考点,通过输入要定位的点与基点间的相对坐标来确定点的位置。
02
任务二 复杂直线平面图形的绘制
02
七、参考点捕捉追踪应用实例
采用参考点捕捉追踪绘制图5-14所示的图形。
任务二 复杂直线平面图形的绘制
02
第一步:
打开极轴追踪、对象捕捉和对象捕捉追踪功能。
第二步:
在状态栏中右击“极轴追踪”按钮 ,系统弹出快捷菜单,选择“设置”选项,打开“草图设置”对话框,切换到“极轴追踪”选项卡,在“极轴角设置”选项区的“增量角”下拉列表框中选择“45”。
任务二 复杂直线平面图形的绘制
02
第三步:绘制图形的外部轮廓。
单击“直线”按钮 ,在屏幕适当位置单击确定起点A→向下移动光标,显示270°追踪辅助线,输入“50”,按“回车”键确定点B→向右移动光标,显示水平辅助线,输入“45”,按“回车”键确定点C→在绘图区按“Shift”+鼠标右键,系统弹出快捷菜单,单击“临时追踪点”按钮 ,向上移动光标,显示垂直追踪辅助线及相应提示,如图5-15(a)所示,输入“20”,按“回车”键,确定临时追踪点(“+”标记处即为临时追踪点)→向左移动光标,当显示水平追踪辅助线和135°追踪辅助线及相应提示时,如图5-15(b)所示,单击确定点D→移动光标至点A 附近,出现端点标记,向右移动光标,显示水平追踪辅助线和90°垂直追踪辅助线及相应提示,单击确定点E→连接点A,按“回车”键确定,完成绘制。
任务二 复杂直线平面图形的绘制
02
任务二 复杂直线平面图形的绘制
02
第四步:
绘制图形内部正方形。
单击“直线”按钮 →在绘图区按“Shift”+鼠标右键,系统弹出快捷菜单,单击“捕捉自”按钮 ,在命令行出现图5-16(a)所示提示→移动光标捕捉点A(也可输入点的坐标)→在命令行输入“@10,-10”(以点A 为基准点,输入点F相对于点A 的坐标),按“回车”键,如图5-16(b)所示,确定正方形起点F→按顺时针方向依次绘制正方形剩余线段,按“回车”键,完成绘制。
任务二 复杂直线平面图形的绘制
02
任务二 复杂直线平面图形的绘制
02
八、复杂直线平面图形绘制实例二
使用“直线”命令,结合极轴追踪、对象捕捉及对象捕捉追踪功能绘制图5-17所示的复杂直线平面图形。
任务二 复杂直线平面图形的绘制
02
第一步:分析图形,确定绘图的方法。
通过对图5-17的分析可知,在燕尾处,线段BC、CD 都没有长度尺寸,需要借助对象捕捉追踪功能绘制,直线IH 既没有定形尺寸,也没有定位尺寸,因此无法在第一时间绘制出来,必须等到最后才能绘制,可以先绘制外轮廓再绘制内部细节。在绘制外轮廓时将A 点作为关键点,从点A 到点H 沿着顺时针和逆时针两个方向绘制。
第二步:设置绘图区域大小,此步骤略。
第三步:打开“极轴追踪” 、“对象捕捉” 、“对象捕捉追踪” 功能按钮,将“极轴角设置”选项区的“增量角”设置为“15”,在“对象捕捉追踪设置”选项区中选中“用所有极轴角设置追踪”复选框。
任务二 复杂直线平面图形的绘制
02
第四步:绘制外轮廓线段A到H部分(逆时针方向)。在功能区单击“绘图”面板→“直线”按钮,操作步骤如下:
命令:line↙ //执行“直线”命令
指定第一个点: //在屏幕适当位置单击一点,指定起点A
指定下一点或 [放弃(U)]:40↙ //向右移动光标,显示极轴0°水平追踪辅助线,输入“40”,按“回车”键,确定点B
指定下一点或 [放弃(U)]:_tt
指定临时对象追踪点:8↙ //按“Shift”+鼠标右键,系统弹出快捷菜单,单击“临时追踪点”按钮,向上移动光标,显示垂直追踪辅助线及相应提示,如图5-18(a)所示,输入“8”,按“回车”键确定临时追踪点(“+”标记处即为临时追踪点)
任务二 复杂直线平面图形的绘制
02
指定下一点或 [放弃(U)]: //向左移动光标,显示水平追踪辅助线和极轴135°追踪辅助线及相应提示,如图5-18(b)所示,单击鼠标左键,确定点C
任务二 复杂直线平面图形的绘制
02
指定下一点或 [闭合(C)/放弃(U)]:_from
基点:20↙ //按“Shift”+鼠标右键,系统弹出快捷菜单,单击“捕捉自”按钮 ,移动光标至B点附近,出现端点标记,向右移动光标,显示水平追踪辅助线及相应提示,如图5-19(a)所示,输入“20”,按“回车”键确定临时参考点
<偏移>://向右上方移动光标,当显示水平追踪辅助线和极轴45°追踪辅助线及相应提示时,如图5-19(b)所示,单击确定点D
任务二 复杂直线平面图形的绘制
02
任务二 复杂直线平面图形的绘制
02
指定下一点或 [闭合(C)/放弃(U)]: //移动光标至B点附近,出现端点标记及提示,向右缓慢移动光标,出现水平追踪辅助线和极轴225°追踪辅助线及相应提示,单击确定点E
指定下一点或 [闭合(C)/放弃(U)]:40↙ //向右移动光标,显示极轴0°水平追踪辅助线,输入“40”,按“回车”键,确定点F
指定下一点或 [闭合(C)/放弃(U)]:20↙ //向上移动光标,显示极轴90°垂直追踪辅助线,输入“20”,按“回车”键,确定点G
指定下一点或 [闭合(C)/放弃(U)]:<120↙
角度替代:120 //相对极坐标,沿120°方向绘制一条任意长的直线
指定下一点或 [闭合(C)/放弃(U)]: //在适当位置单击鼠标左键,确定GH延长线
任务二 复杂直线平面图形的绘制
02
指定下一点或 [闭合(C)/放弃(U)]: //按“回车”键确定
第五步:绘制外轮廓线段A 到H 部分(顺时针方向),操作步骤如下:
命令:line↙ //重复执行“直线”命令
指定第一个点: //捕捉点A
指定下一点或 [放弃(U)]:36↙ //向上移动光标,显示极轴90°垂直追踪辅助线,输入“36”,按“回车”键,确定点L
指定下一点或 [放弃(U)]:25↙ //向右移动光标,显示极轴0°水平追踪辅助线,输入“25”,按“回车”键,确定点K
指定下一点或 [闭合(C)/放弃(U)]:_tt
任务二 复杂直线平面图形的绘制
02
指定临时对象追踪点:14↙ //按“Shift”+鼠标右键,系统弹出快捷菜单,单击“临时追踪点”按钮 , 向上移动光标,显示垂直追踪辅助线及相应提示,输入“14”,按“回车”键确定临时追踪点
指定下一点或 [闭合(C)/放弃(U)]: //向右移动光标,当显示水平追踪辅助线和极轴60°追踪辅助线及相应提示时,单击鼠标左键确定点J
指定下一点或 [闭合(C)/放弃(U)]:57↙ //向右移动光标,显示极轴0°水平追踪辅助线,输入“57”,按“回车”键,确定点I
指定下一点或 [闭合(C)/放弃(U)]: //向下移动光标,在适当位置单击鼠标左键,使其与GH任意长线相交
指定下一点或 [闭合(C)/放弃(U)]: //按“回车”键
任务二 复杂直线平面图形的绘制
02
第六步:修剪IH 和GH 多余线条。
第七步:绘制内轮廓,操作步骤如下:
命令:line↙ //执行“直线”命令
指定第一个点:21↙ //将光标靠近J点,出现端点提示,向右移动光标,显示极轴0°水平追踪辅助线,输入“21”,按“回车”键,确定点M
指定下一点或 [放弃(U)]:15↙ //向下移动光标,显示极轴90°垂直追踪辅助线,输入“15”,按“回车”键,确定点N
指定下一点或 [放弃(U)]:20↙ //向左移动光标,显示极轴180°水平追踪辅助线,输入“20”,按“回车”键,确定点P
任务二 复杂直线平面图形的绘制
02
指定下一点或 [闭合(C)/放弃(U)]:10↙ //向下移动光标,显示极轴90°垂直追踪辅助线,输入“10”,按“回车”键,确定点R
指定下一点或 [闭合(C)/放弃(U)]:45↙ //向右移动光标,显示极轴0°水平追踪辅助线,输入“45”,按“回车”键,确定点S
指定下一点或 [闭合(C)/放弃(U)]: //将光标靠近N点,出现端点提示,向右移动光标,显示端点0°追踪辅助线和极轴90°追踪辅助线,单击确定点T
指定下一点或 [闭合(C)/放弃(U)]:<120↙角度替代:120 //相对极坐标,沿120°方向绘制一条任意长的直线
任务二 复杂直线平面图形的绘制
02
指定下一点或 [闭合(C)/放弃(U)]: //在适当位置单击鼠标左键,使其与MI直线相交于点U
指定下一点或 [闭合(C)/放弃(U)]: //按“回车”键
第八步:修剪多余线条。
第九步:保存图形。
任务二 复杂直线平面图形的绘制
