项目四 绘图环境的设置和坐标的输入

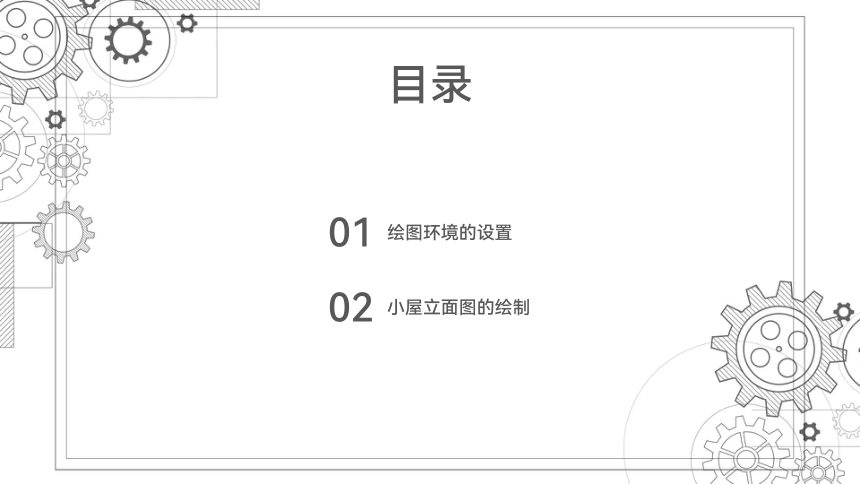

目录
绘图环境的设置
01
小屋立面图的绘制
02

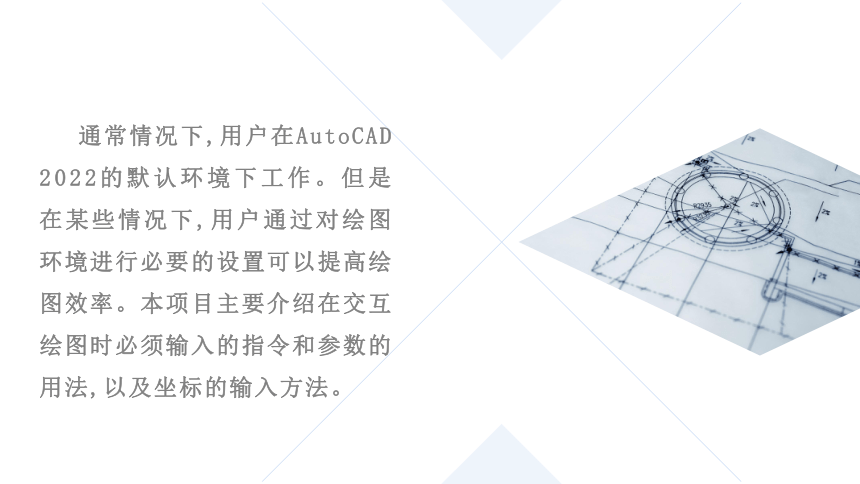

通常情况下,用户在AutoCAD2022的默认环境下工作。但是在某些情况下,用户通过对绘图环境进行必要的设置可以提高绘图效率。本项目主要介绍在交互绘图时必须输入的指令和参数的用法,以及坐标的输入方法。
任务一 绘图环境的设置
1
01

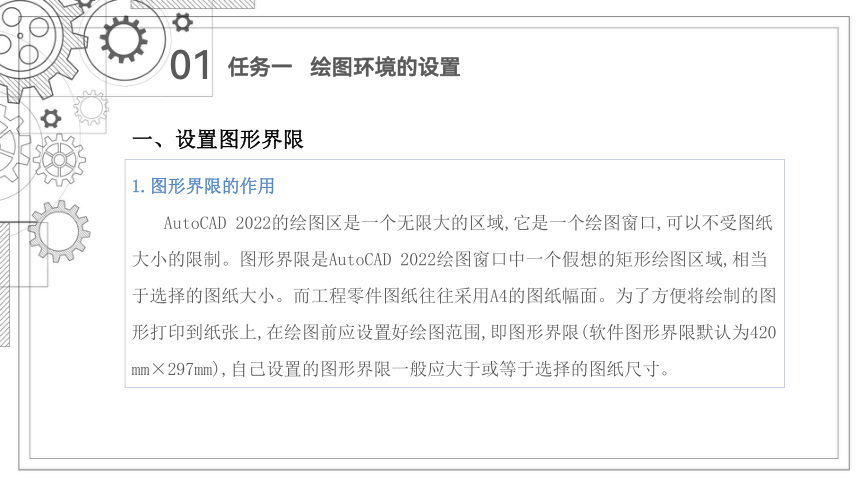

一、设置图形界限
1.图形界限的作用
AutoCAD 2022的绘图区是一个无限大的区域,它是一个绘图窗口,可以不受图纸大小的限制。图形界限是AutoCAD 2022绘图窗口中一个假想的矩形绘图区域,相当于选择的图纸大小。而工程零件图纸往往采用A4的图纸幅面。为了方便将绘制的图形打印到纸张上,在绘图前应设置好绘图范围,即图形界限(软件图形界限默认为420mm×297mm),自己设置的图形界限一般应大于或等于选择的图纸尺寸。
任务一 绘图环境的设置
01

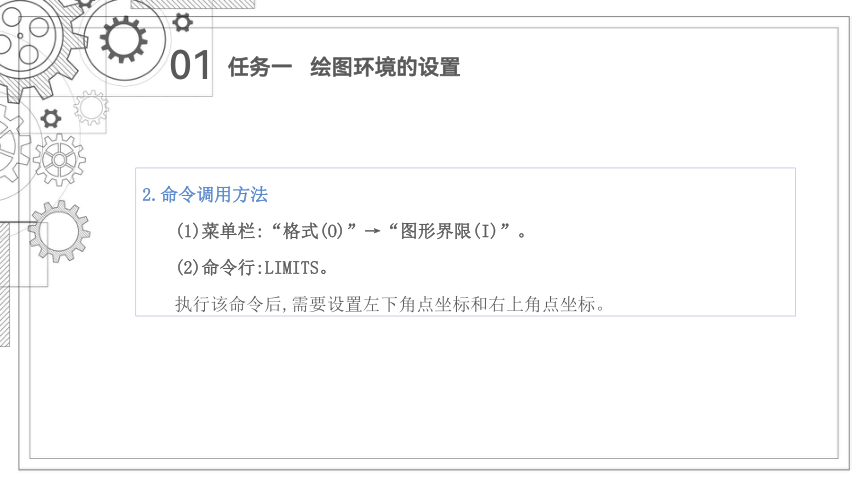

2.命令调用方法
(1)菜单栏:“格式(O)”→“图形界限(I)”。
(2)命令行:LIMITS。
执行该命令后,需要设置左下角点坐标和右上角点坐标。
任务一 绘图环境的设置
01
任务一 绘图环境的设置

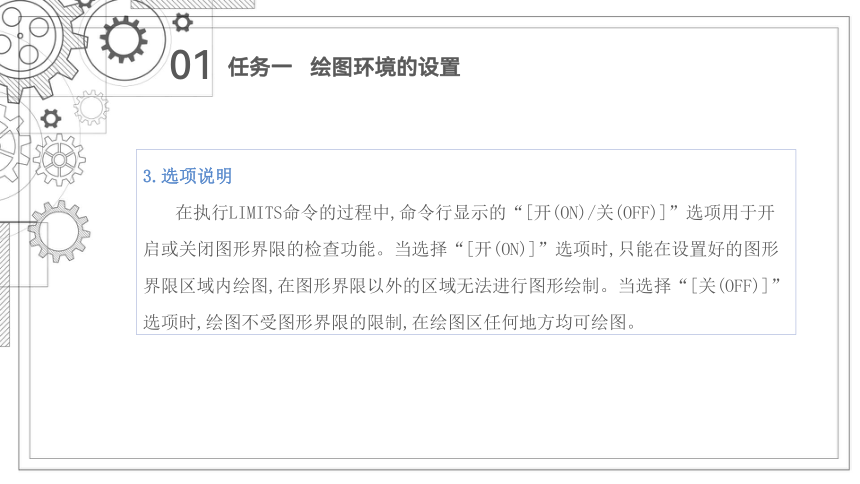

3.选项说明
在执行LIMITS命令的过程中,命令行显示的“[开(ON)/关(OFF)]”选项用于开启或关闭图形界限的检查功能。当选择“[开(ON)]”选项时,只能在设置好的图形界限区域内绘图,在图形界限以外的区域无法进行图形绘制。当选择“[关(OFF)]”选项时,绘图不受图形界限的限制,在绘图区任何地方均可绘图。
01

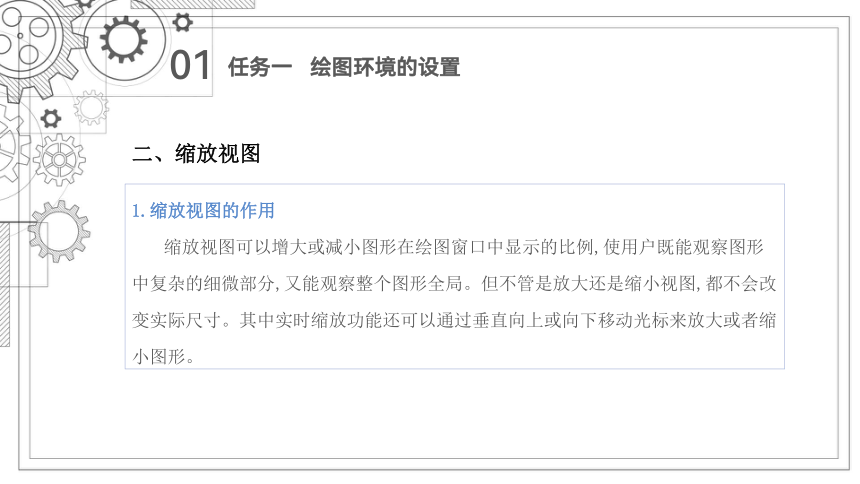

二、缩放视图
1.缩放视图的作用
缩放视图可以增大或减小图形在绘图窗口中显示的比例,使用户既能观察图形中复杂的细微部分,又能观察整个图形全局。但不管是放大还是缩小视图,都不会改变实际尺寸。其中实时缩放功能还可以通过垂直向上或向下移动光标来放大或者缩小图形。
任务一 绘图环境的设置
01
2.命令调用方法
任务一 绘图环境的设置
(4)命令行:ZOOM(简化命令:Z)。
(1)菜单栏:“视图(V)”→“缩放(Z)”→“实时”。
(2)工具栏:“工具(T)”→“工具栏”→“AutoCAD”→“标准”→“实时缩放”按钮 。
(3)功能区:“视图”选项卡→“导航”面板→“范围”下拉列表 →“实时缩放”按钮 。
01
3.选项说明

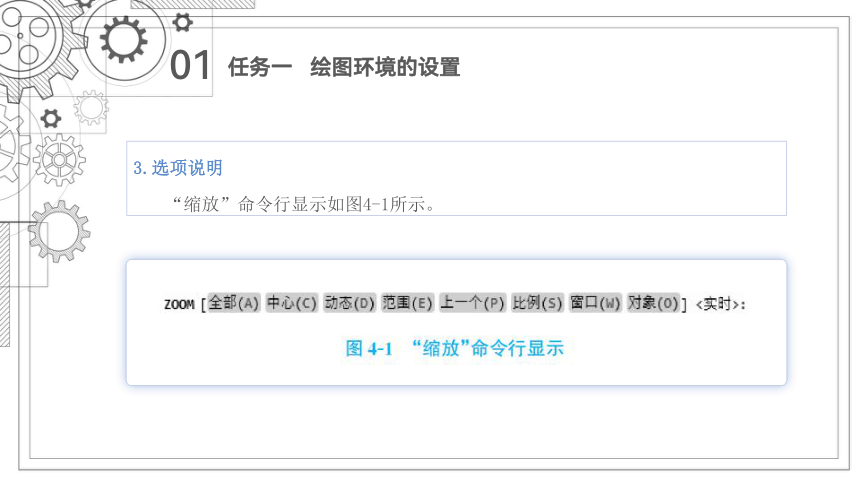

“缩放”命令行显示如图4-1所示。
任务一 绘图环境的设置
01

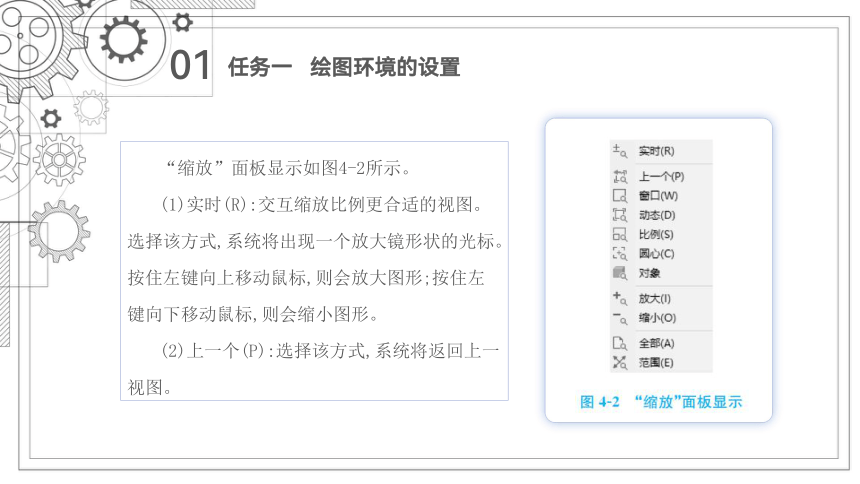

“缩放”面板显示如图4-2所示。
(1)实时(R):交互缩放比例更合适的视图。选择该方式,系统将出现一个放大镜形状的光标。按住左键向上移动鼠标,则会放大图形;按住左键向下移动鼠标,则会缩小图形。
(2)上一个(P):选择该方式,系统将返回上一视图。
任务一 绘图环境的设置
01
(3)窗口(W):
选择该方式,系统将允许用户指定一个矩形窗口的两个对角点,该矩形窗口区域即为要观察的区域。矩形的两个对角点既可以通过键盘输入,也可以用鼠标在屏幕上拾取。矩形窗口的中心将成为新的显示中心;矩形窗口内的区域将被放大或缩小以满屏显示在屏幕上。
任务一 绘图环境的设置
01
(4)动态(D):
选择该方式,系统将临时显示整个图形,同时自动构造一个中心带“×”且可移动的视图框。该框为选择窗口。单击鼠标,此时选择窗口中心的“×”变为“→”,位于右边框,拖动鼠标可改变选择窗口的大小,再次单击鼠标,“→”变为“×”。此时用“×”确定图形显示的中心位置,按“回车”键,将框内的图形显示到整个屏幕上。框的尺寸越小,放大倍数越大。
任务一 绘图环境的设置
01
(5)比例(S):
选择该方式,系统将按照一定的比例来缩放视图。系统提供了三种输入缩放倍数的方式:n方式,输入一个不等于1的正数值,将图形以n倍于原图尺寸显示;nX方式,将图形以当前显示尺寸的n倍在当前屏幕上显示;nXP方式,相对于图纸空间缩放每幅图形。
任务一 绘图环境的设置
01
(6)圆心(C):
选择该方式,系统将根据用户指定的中心点建立一个新的视图。确定中心点后,系统提示“输入比例或高度:”。如果输入的数值后面加上字母X,那么表示输入的是放大系数;如果输入的数值后面没有加上字母X,那么表示输入的是视图的高度。
(7)对象:
选择该方式,系统将把用户选定的一个或多个对象放大或缩小,且位于绘图区域的中心。
任务一 绘图环境的设置
01
(8)全部(A):
选择该方式,系统将依照图形界限或图形范围的尺寸在绘图窗口显示全部图形。图形显示的尺寸由图形界限与图形范围中尺寸较大者决定,即图形文件中若有图形处在图形界限以外的位置,则由图形范围决定显示尺寸,将所有图形都显示出来。
(9)范围(E):
选择该方式,系统会将把所有图形全部显示在屏幕上。
任务一 绘图环境的设置
01
三、设置图层
1.图层的作用
图层是 AutoCAD2022中一个非常重要的管理图形对象的工具。一个图层相当于一张透明的图纸,几个图层就相当于几张透明的图纸重叠在一起。用户可以选择其中任意一个图层绘制图形,而不受其他图层上图形的影响。例如,在机械制图中将轮廓线放在一个图层上,将轴线放在一个图层上,将虚线放在一个图层上,将标注放在一个图层上等。
任务一 绘图环境的设置
01
任务一 绘图环境的设置
2.命令调用方法
(2)功能区:“图层”按钮 。
(3)命令行:LAYER(简化命令:LA)。
(1)菜单栏:“格式(O)”→“图层(L)”。
01
执行“图层”命令,系统将打开“图层特性管理器”对话框,如图4-3所示。
任务一 绘图环境的设置
01
3.图层的设置方法
AutoCAD2022的图层集合了图形对象的颜色、线型、线宽等功能,用户可以根据自己的喜好和需要设置相应的图层。AutoCAD2022有一个默认的图层“0图层”,一般情况下不要修改该图层。
任务一 绘图环境的设置
01
任务一 绘图环境的设置
(1)新建图层。
在“图层特性管理器”对话框中单击“新建图层”按钮 ,创建一个新的图层,如图4-4所示。
01
(2)命名新建图层。
在“图层1”上右击鼠标,选择“重命名图层”选项,在文本框中输入图层的名称,或者单击“图层1”,按F2
键,同样可以调出文本框,输入图
层名即可。如图4-5所示,将新建
图层命名为“轴线”图层。
任务一 绘图环境的设置
01
(3)设置颜色。
1)单击“轴线”图层对应的“颜色”列下面的 按钮,打开“选择颜色”对话框,用户可在该对话框中选择需要的颜色(如红色),如图4-6所示。
任务一 绘图环境的设置
01
2)单击“确定”按钮后,返回“图层特性管理器”对话框,图层颜色已设置为红色,如图4-7所示。
任务一 绘图环境的设置
01
任务一 绘图环境的设置
(4)设置线型。
1)单击“轴线”图层对应的“线型”列下面的 按钮,打开“选择线型”对话框,如图4-8所示。
01
2)单击“加载”按钮 ,打开“加载或重载线型”对话框,在其中选择用户需要的线型,如图4-9所示。
任务一 绘图环境的设置
01
3)选择好线型之后,单击“确定”按钮,返回“选择线型”对话框,此时“已加载的线型”列表框中已经多了“CENTER2”线型,如图4-10所示。
任务一 绘图环境的设置
01
4)单击“CENTER2”线型,然后单击“确定”按钮,如图4-11所示。
注意:在加载了用户需要的线型,单
击“确定”按钮之后返回到“选择
线型”对话框,此时系统不会自动选
择新加载的线型,需要用户选择新加
载的线型后再单击“确定”按钮,才
能使该图层的线型更改为需要的线型。
任务一 绘图环境的设置
01
5)单击“确定”按钮后,返回“图层特性管理器”对话框,“轴线”图层的线型已被设置为CENTER2线型,如图4-12所示。
任务一 绘图环境的设置
01
(5)设置线宽。
1)单击“轴线”图层对应的“线宽”列下面的“默认”按钮 ,打开“线宽”对话框,如图4-13所示。用户在其中可以选择需要的线宽,假设此处将轴线线宽设置0.3mm。
任务一 绘图环境的设置
01
2)单击“确定”按钮后返回“图层特性管理器”对话框,线宽已被设置为0.3mm,如图4-14所示。
任务一 绘图环境的设置
01
任务一 绘图环境的设置
4.图层的状态
(1)图层的开/关。
图层默认处于打开状态(橙色 )。单击橙色 图标使其变为蓝色 ,则该图层处于关闭状态。图层被关闭后,该图层上的所有图形对象将不会显示出来,打印图纸时也不会被打印出来。
(2)图层的冻结/解冻。
图层默认处于解冻状态( )。单击 图标使其变为 ,该图层即处于冻结状态。图层被冻结后跟图层关闭是一样的显示效果。
01
任务一 绘图环境的设置
图层被关闭之后,其中的图形对象仍参与计算机处理过程的计算,而图层被冻结之后,其中的图形对象不参与计算机处理过程的计算。
当前图层可以被关闭,但是不能被冻结。
(3)图层的锁定/开锁。
图层默认处于开锁状态( )。单击 图标使其变为 ,该图层即处于锁定状态。图层被锁定之后在绘图区可见,但是不能修改和编辑。
01
任务一 绘图环境的设置
5.当前图层
用户可以创建多个图层,但在绘图过程中只有一个图层处于活动状态,此图层称为当前图层。绘制只能在当前图层中进行。
设置当前图层的方法如下:
(1)在打开的“图层特性管理器”对话框中选中需要置为当前的图层,再单击“置为当前”按钮 。
(2)在打开的“图层特性管理器”对话框的图层列表中双击需要置为当前的图层。
01
(3)在功能区“默认”选项卡的“图层”面板中展开“图层”下拉列表,选择需要的图层,该图层即为当前图层,如图4-15所示。
任务一 绘图环境的设置
01
6.图层的创建与设置实例
按照表4-1进行图层的创建与设置。
任务一 绘图环境的设置
表4-1 图层参数表
图层名称 颜 色 线 型 线 宽 备注说明
轮廓 默认 Continuous 0.3 粗实线
轴线 红色 Center2 默认 点画线
标注 蓝色 Continuous 默认 细实线
虚线 绿色 Hidden2 默认 虚线
01
具体步骤和命令如下。
第一步:打开 AutoCAD2022软件,新建文件drawing1.dwg。
第二步:关闭栅格,以自己的名字命名保存。
第三步:按照 A4纸(297mm×210mm)设置图形界限。
命令:LIMITS↙ //执行“图形界限”命令
重新设置图形界限:
指定左下角点或 [开(ON)/关(OFF)]<0.0000,0.0000>:↙//采用默认值
指定右上角点 <420.0000,297.0000>:297,210↙ //输入新值
任务一 绘图环境的设置
01
第四步:图形缩放。
命令:Z↙ //执行“图形缩放”命令
ZOOM
指定窗口的角点,输入比例因子 (nX或 nXP),或者[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)]<实时>:a↙ //选择“全部”选项
第五步:执行OS命令,打开“草图设置”对话框,在“对象捕捉”选项卡中单击
“全部选择”按钮,再单击“确定”按钮,完成设置。
任务一 绘图环境的设置
01
任务一 绘图环境的设置
第六步:创建图层。
(1)执行LA命令,打开“图层特性管理器”对话框。
(2)如图4-16所示,在“图层特性管理器”对话框中单击“创建图层”按钮 ,并将图层重命名为“轮廓”。
01
任务一 绘图环境的设置
01
(3)分别对“轮廓”图层设置颜色、线型、线宽,如图4-17所示。
任务一 绘图环境的设置
01
(4)如图4-18所示,使用同样方式创建“轴线”“标注”“虚线”三个图层,并按表4-1分别设置其颜色、线型和线宽。
(5)关闭“图层特性管理器”对话框,完成图层的创建与设置。
任务一 绘图环境的设置
任务二 小屋立面图的绘制
2
02
一、点的输入方法介绍
AutoCAD2022系统默认的坐标系是世界坐标系。坐标系图标中标明了X 轴和Y 轴的正方向,所输入的点依据这两个正方向进行定位。
任务二 小屋立面图的绘制
1.用鼠标直接拾取点
该方法是,通过移动鼠标在绘图区单击
来拾取点,如图4-19所示。这种方法方便快
捷,但不能准确定点,因此在实际应用中需
要配合对象捕捉模式来拾取特殊点。
02
2.用键盘输入点坐标
(1)绝对直角坐标法。
在绝对直角坐标法中,用当前点相对于当前坐标原点的坐标值来确定当前点的位置。点坐标的表达格式为(X,Y),X、Y 分别代表X 轴的坐标值和Y 轴的坐标值。绝对直角坐标法的基准点为坐标原点(0,0)。
例如, 表示该直线的第一
个点的当前X 坐标值为80,Y 坐标值为90,如图所示。
任务二 小屋立面图的绘制
02
(2)相对直角坐标法。
在相对直角坐标法中,用后一个点的坐标值相对于前一个点的坐标值的增量来确定当前点的位置。即假设前一个点为基准点,后一个点以前一个点为参考在X方向和Y 方向分别增加了多少,该增加值既可以为正,也可以为负或者为零。点坐标的表达格式为(@ΔX,ΔY)。
任务二 小屋立面图的绘制
注意:在命令行输入绝对坐标值,按“回车”键确认之后,X 值前面往往会有“@”。例如,本来输入的坐标是(120,100),但是变成了(@120,100)。建议在输入绝对坐标值之前将状态栏的“动态输入”按钮 关闭。
02
以图4-21所示的图形为例:
由A 到B,ΔX=150-50=100,ΔY=80-80=0,所以点B相对点A 的相对直角坐标为“@100,0”。由B 到C,ΔX=150-150=0,
ΔY=30-80=-50,所以点C相对点B的相对
直角坐标为“@0,-50”。
任务二 小屋立面图的绘制
02
(3)绝对极坐标法。
绝对极坐标法就是用当前点相对于原点的距离和当前点与原点的连线与X轴正方向之间的夹角来确定当前点的位置。点坐标的表达格式为(L(4)相对极坐标法。
相对极坐标法是用当前点相对于前一点的距离和当前点与前一点的连线与X轴正方向之间的夹角来确定当前点的位置。点坐标的表达格式为(@L任务二 小屋立面图的绘制
02
以图4-22所示的图形为例:
由A到B,AB的距离为50,AB两点的连线与
X轴正方向之间的夹角为180°,所以B相对于
A的相对极坐标为“@50<180”。由B到C,BC
的距离为100,BC两点的连线与X轴正方向之
间的夹角为60°,所以C相对于B的相对极坐
标为“@100<60”。
任务二 小屋立面图的绘制
02
二、小屋立面图绘制实例
分别使用三种坐标输入法绘制图4-23所示的小屋立面图。
任务二 小屋立面图的绘制
02
1.分析图形
小屋立面图由封闭的三角形屋顶ABC和矩形的屋身DEFG 组成。图4-23(a)采用的是坐标点标注方式,图4-23(b)采用的是纯线性标注方式,图4-23(c)采用的是线性、对齐和角度的标注方式。因此,将采用不同的坐标输入法来完成小屋立面图的绘制。
任务二 小屋立面图的绘制
2.绘制步骤
(1)用绝对直角坐标输入法绘制小屋立面图。
第一步:将“轮廓”图层设置为当前图层,如图4-24所示。
02
第二步:调用“直线”命令,绘制代表屋顶的三角形ABC,如图4-25所示,操作步骤如下:
任务二 小屋立面图的绘制
02
第三步:继续调用“直线”命令,绘制代表屋身的矩形DEFG,如图4-26所示,操作步骤如下:
任务二 小屋立面图的绘制
02
任务二 小屋立面图的绘制
02
(2)用相对直角坐标输入法绘制小屋立面图。
第一步:调用“直线”命令,绘制代表屋顶的三角形ABC,操作步骤如下:
任务二 小屋立面图的绘制
02
第二步:继续调用“直线”命令,绘制代表屋身的矩形DEFG,操作步骤如下:
任务二 小屋立面图的绘制
02
(3)用相对极坐标输入法绘制小屋立面图。
第一步:调用“直线”命令,绘制代表屋顶的三角形ABC,操作步骤如下:
任务二 小屋立面图的绘制
02
第二步:继续调用“直线”命令,绘制代表屋身的矩形DEFG,操作步骤如下:
任务二 小屋立面图的绘制
谢谢观看
