项目三 Autocad入门基础
目录
认识AutoCAD的界面和功能区
01
认识键盘和鼠标
02
本项目将循序渐进地介绍 AutoCAD2022软件绘图的基础知识,旨在帮助用户了解“草图与注释”工作空间界面,熟悉调出菜单栏的方法,并掌握键盘上常用功能键和鼠标的用法。
任务一 认识AutoCAD的界面和功能区
1
01
一、启动AutoCAD2022的方法

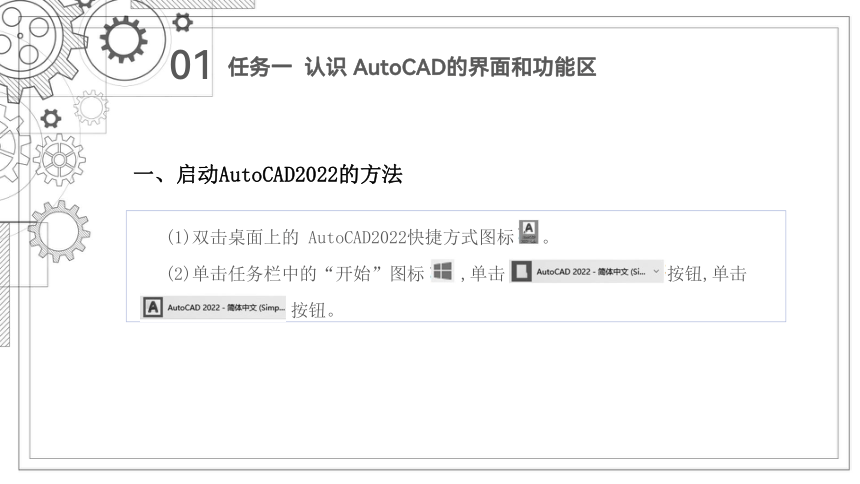

(1)双击桌面上的 AutoCAD2022快捷方式图标 。
(2)单击任务栏中的“开始”图标 ,单击 按钮,单击
按钮。
任务一 认识 AutoCAD的界面和功能区
01
二、AutoCAD 2022初始界面

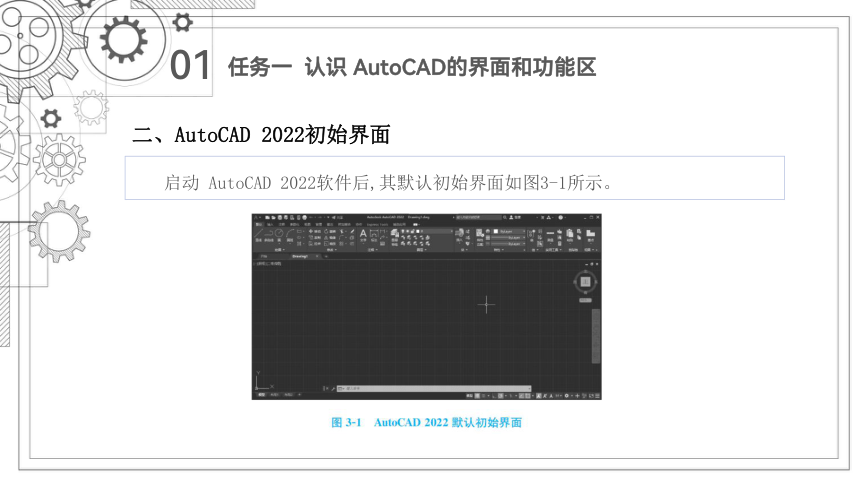

启动 AutoCAD 2022软件后,其默认初始界面如图3-1所示。
任务一 认识 AutoCAD的界面和功能区
01
任务一 认识 AutoCAD的界面和功能区

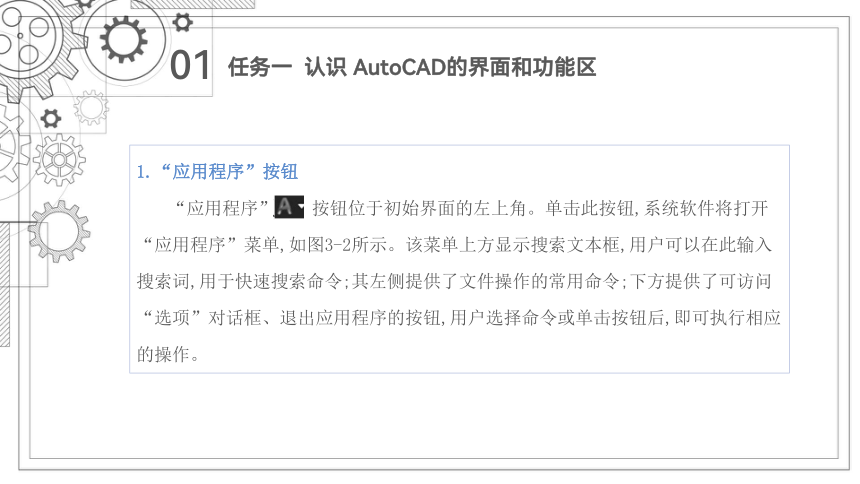

1.“应用程序”按钮
“应用程序” 按钮位于初始界面的左上角。单击此按钮,系统软件将打开“应用程序”菜单,如图3-2所示。该菜单上方显示搜索文本框,用户可以在此输入搜索词,用于快速搜索命令;其左侧提供了文件操作的常用命令;下方提供了可访问“选项”对话框、退出应用程序的按钮,用户选择命令或单击按钮后,即可执行相应的操作。
01
任务一 认识 AutoCAD的界面和功能区

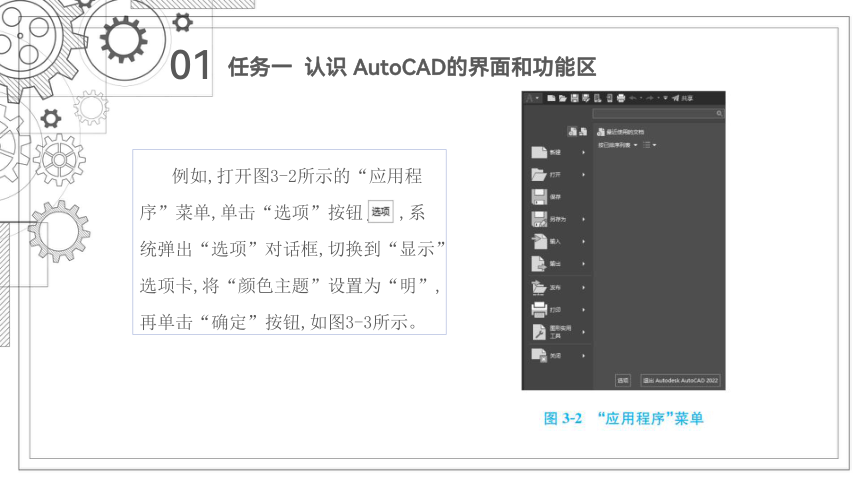

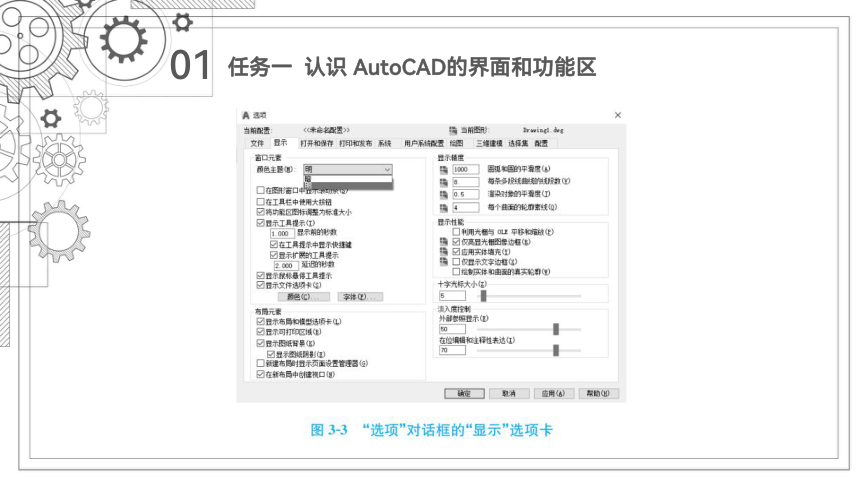

例如,打开图3-2所示的“应用程序”菜单,单击“选项”按钮 ,系统弹出“选项”对话框,切换到“显示”选项卡,将“颜色主题”设置为“明”,再单击“确定”按钮,如图3-3所示。
01
任务一 认识 AutoCAD的界面和功能区
01
2.快速访问工具栏

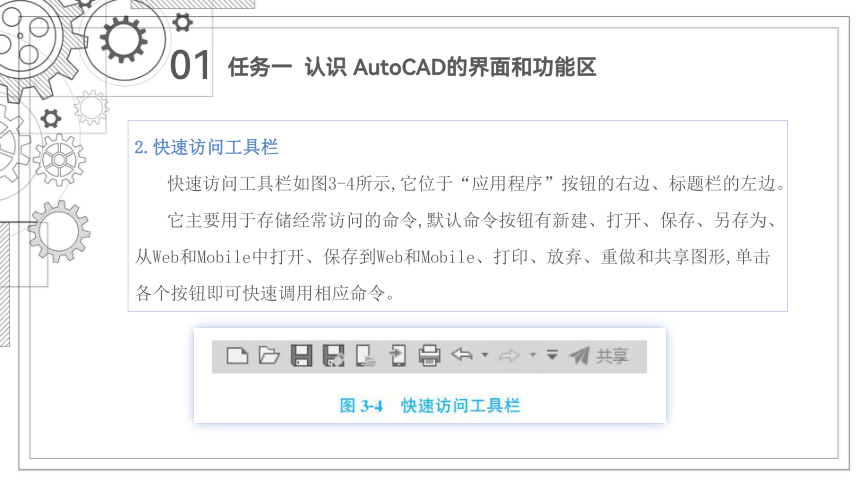

快速访问工具栏如图3-4所示,它位于“应用程序”按钮的右边、标题栏的左边。
它主要用于存储经常访问的命令,默认命令按钮有新建、打开、保存、另存为、从Web和Mobile中打开、保存到Web和Mobile、打印、放弃、重做和共享图形,单击各个按钮即可快速调用相应命令。
任务一 认识 AutoCAD的界面和功能区
01
任务一 认识 AutoCAD的界面和功能区
3.工作空间

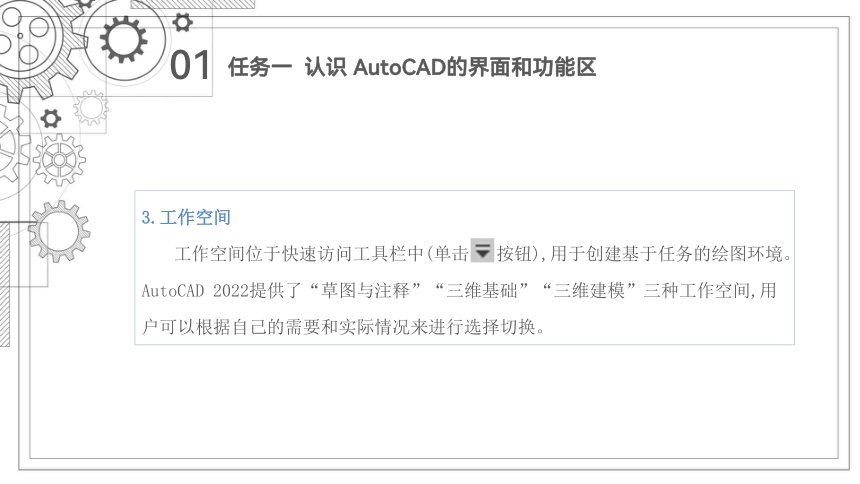

工作空间位于快速访问工具栏中(单击 按钮),用于创建基于任务的绘图环境。AutoCAD 2022提供了“草图与注释”“三维基础”“三维建模”三种工作空间,用户可以根据自己的需要和实际情况来进行选择切换。
01

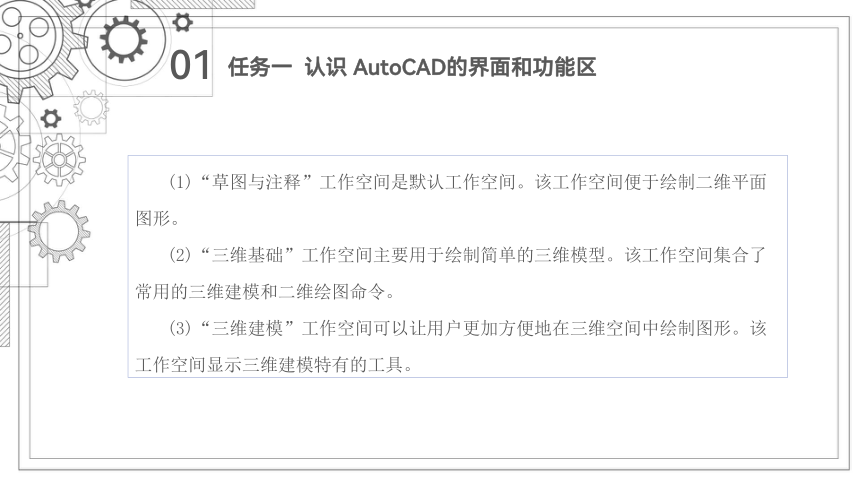

(1)“草图与注释”工作空间是默认工作空间。该工作空间便于绘制二维平面图形。
(2)“三维基础”工作空间主要用于绘制简单的三维模型。该工作空间集合了常用的三维建模和二维绘图命令。
(3)“三维建模”工作空间可以让用户更加方便地在三维空间中绘制图形。该工作空间显示三维建模特有的工具。
任务一 认识 AutoCAD的界面和功能区
01
4.标题栏
标题栏如图3-5所示,它位于软件界面的最上方,用于显示当前运行的应用程序名称及打开的文件名等信息。
标题栏中间是搜索文本框,在其中输入需要搜索的问题,单击 按钮就可以获取相关的信息。另外还有登录、网站、保持连接、帮助等功能。
标题栏的右端有三个控制按钮,分别用于控制最小化、最大化/还原、关闭应用程序,用户可以单击相应的按钮最小化、最大化/还原、关闭 AutoCAD2022窗口。
任务一 认识 AutoCAD的界面和功能区
01
5.功能区
功能区如图3-6所示,它位于标题栏的下方、绘图区的上方。功能区相当于众多命令集合的控制面板,由选项卡和功能按钮组成。
功能区包括默认、插入、注释、参数化、视图、管理、输出、附加模块、协作、ExpressTools和精选应用11个选项卡,每个选项卡包含一组面板,每个面板又包含许多命令按钮,移动光标到这些按钮上稍停片刻,可显示该命令相应的提示;单击这些按钮,可执行相应的命令。
任务一 认识 AutoCAD的界面和功能区
01
如果某个命令按钮下方或右侧有下三角按钮,那么表示该命令下面还有其他的命令按钮,单击下三角按钮,弹出
下拉列表,显示其他命令按钮。
图3-7所示为“阵列”下拉列表。
任务一 认识 AutoCAD的界面和功能区
01
6.绘图窗口
绘图窗口也称绘图区,是软件默认打开时中间黑色的区域,它类似于手工绘图时的图纸,是用户绘制图形的主要区域。用户可以通过相应的操作来调整或更改绘图窗口的默认背景颜色。图3-8所示为绘图窗口背景颜色已经更改为白色的效果。
任务一 认识 AutoCAD的界面和功能区
01
任务一 认识 AutoCAD的界面和功能区
01
绘图窗口包括坐标系、十字光标、视图导航器、导航栏。坐标系默认为世界坐标系(World Coordinate System,WCS)。十字光标的交点为光标在当前坐标系中的位置。视图导航器的作用是让用户在标准视图和等轴测视图之间进行切换,因此对于二维平面绘图而言作用不大。单击导航栏上的相应按钮,可以进行平移、范围缩放和动态观察图形等相应的操作。
任务一 认识 AutoCAD的界面和功能区
01
7.命令行
在默认情况下,命令行固定位于绘图区的下方、状态栏的上方,如图3-9所示,它是AutoCAD 2022软件用于输入命令、显示命令提示等人-机互动的区域。
可以改变命令行窗口的大小,也可以改变其位置,还可以将其直接关闭。如果不小心关闭了命令行窗口,按Ctrl+9组合键可将其打开。
任务一 认识 AutoCAD的界面和功能区
01
8.状态栏
状态栏如图3-10所示,它位于命令行窗口的下方,即整个界面的最底端。
任务一 认识 AutoCAD的界面和功能区
01
状态栏的最左边显示光标当前位置的X、Y、Z坐标值。紧接着分别是“模型空间”“栅格显示(F7)”“捕捉模式(F9)”“推断约束(Ctrl+Shift+I)”“动态输入(F12)”“正交模式(F8)”“极轴追踪(F10)”“等轴测草图{在等轴平面之间循环(Ctrl+E)}”“对象捕捉追踪(F11)”“二维对象捕捉(F3)”“显示/隐藏宽”“显示/隐藏透明度”“选择循环(Ctrl+W)”“三维对象捕捉(F4)”“动态UCS(F6)”“选择过滤”“小控件”“注释可见性”“自动缩放”“注释例”“切换工作空间”“注释监视器”“单位”“快捷特性(Ctrl+Shift+P)”“锁定用户界面”“隔离对象”“图形性能”“全屏显示(Ctrl+0)”等30个开关按钮。
任务一 认识 AutoCAD的界面和功能区
01
三、调出菜单栏的方法
AutoCAD 2022“草图与注释”工作空间是不显示菜单栏的,对很多老用户来说不太习惯,因此软件也设计了“菜单栏+功能区”的模式,即需要时可将菜单栏显示出来。
其具体操作方法如下:
单击快速访问工具栏的“工作空间”最右侧的下拉箭头,打开下拉列表,如图3-11所示,单击“显示菜单栏”项即可,完成后的效果如图3-12所示。
任务一 认识 AutoCAD的界面和功能区
01
任务一 认识 AutoCAD的界面和功能区
01
四、关闭栅格显示效果
任务一 认识 AutoCAD的界面和功能区
单击状态栏的“栅格显示(F7)”按钮 ,绘图窗口中间网格状的线条就会消失,也就是“栅格显示(F7)”功能已经关闭,按钮由高亮显示变成灰度状态 。
也可以直接按F7键进行栅格显示的打开或关闭。关闭栅格显示后的效果如图3-13所示。
01
任务一 认识 AutoCAD的界面和功能区
01
五、更改绘图窗口的背景颜色(将黑色改为白色)
任务一 认识 AutoCAD的界面和功能区
1.方法一
(1)单击位于界面左上角的“应用程序”按钮 ,打开下拉列表,单击“选项”按钮 ,打开“选项”对话框,如图3-14所示。
01
任务一 认识 AutoCAD的界面和功能区
01
任务一 认识 AutoCAD的界面和功能区
(2)切换到“显示”选项卡,单击“窗口元素”选项区中的“颜色”按钮 ,如图3-15所示,打开“图形窗口颜色”对话框,如图3-16所示。
01
任务一 认识 AutoCAD的界面和功能区
01
(3)在打开的“颜色”下拉列表中选择“白”,如图3-17所示。
任务一 认识 AutoCAD的界面和功能区
01
(4)单击“应用并关闭”按钮,返回“选项”对话框,单击“确定”按钮,完成背景颜色的更改,效果如图3-18所示。
任务一 认识 AutoCAD的界面和功能区
01
2.方法二
在绘图窗口中任意位置右击,打开快捷菜单,选择“选项”,即可打开“选项”对话框,然后按方法一的步骤操作即可。
任务一 认识 AutoCAD的界面和功能区
01
六、切换“三维基础”工作空间
单击快速访问工具栏的“工作空间”右侧的下三角按钮,将下拉列表展开,如图3-19所示,选择“三维基础”选项,切换到“三维基础”工作空间,如图3-20所示。
任务一 认识 AutoCAD的界面和功能区
01
任务一 认识 AutoCAD的界面和功能区
切换到“三维建模”工作空间和“草图与注释”工作空间的方法与切换到“三维基础”工作空间的方法相同。各个工作空间的切换均可通过状态栏的“切换工作空间”按钮 完成。
01
七、关闭AutoCAD2022软件
任务一 认识 AutoCAD的界面和功能区
关闭 AutoCAD2022软件的方法有以下三种:
(1)单击“应用程序”按钮 ,在下拉列表中单击 按钮。
(2)单击标题栏最右侧的“关闭”按钮 。
(3)直接在命令行输入命令:QUIT。
在关闭软件之前,如果用户没有保存自己的文件,系统会提示是否需要保存。单击“是”表示需要保存;单击“否”表示不需要保存,直接退出软件;单击“取消”则表示取消退出软件的操作,回到工作界面。
任务二 认识键盘和鼠标
2
02
一、键盘上的常用功能键
1.Esc:“取消”键
当图形对象处于选中状态时,按此键即可取消选中状态,在执行命令的过程中,按此键可直接退出该命令。
任务二 认识键盘和鼠标
2.Shift:“上挡转换”键
在中文输入法中,按该键可迅捷切换中/英文。可作为辅助控制键和其他键一起使用。例如,输入@,需要同时按住“Shift”+“2”组合键。
02
3.Enter:“回车”键
该键可以确认输入的执行命令;重复前一次使用的命令。
任务二 认识键盘和鼠标
4.Spacebar:“空格”键
在AutoCAD 2022软件中,“空格”键在很多时候等于“Enter”键(具有确认和重复功能),在文字编辑状态下,“空格”键的作用是输入空格,即输入不可见字符,使光标右移。
02
6.Del(Delete):“删除”键
当图形对象处于选中状态时,按此键即可删除选中的图形对象。
任务二 认识键盘和鼠标
5.Ctrl:“控制”键
“控制”键与其他按键配合使用形成快捷命令。如“Ctrl”+“Shift”组合键用于切换输入法,“Ctrl”+“空格”键用于打开/关闭输入法。
02
任务二 认识键盘和鼠标
7.NumLock:“数字键盘开关”键
按下此键,键盘右上方第一个指示灯变亮,数字键盘打开,可以用数字键盘输入数字;再按下此键,键盘右上方第一个指示灯熄灭,数字键盘关闭,将无法用数字键盘输入数字。
8.CapsLock:“英文字母大小写转换”键
按下此键,键盘右上方第二个指示灯亮,输入大写英文字母;再按下此键,键盘右上方第二个指示灯灭,输入小写英文字母。
02
二、鼠标
1.左键的功能
左键的功能是选择并执行命令,单选对象,框选对象,双击编辑对象,移动对象,复制对象。
任务二 认识键盘和鼠标
2.右键的功能
右键的功能是打开快捷菜单确认和重复命令,打开捕捉快捷菜单,移动、复制或粘贴为块等。
鼠标上有左键、右键和中键。
02
3.中键(滚轮)的功能
中键有以下功能:
任务二 认识键盘和鼠标
(3)全图显示:双击滚轮全图缩放,将使所有图形都显示到当前窗口内。
(4)环绕视图:按住“Shift”键+中键并拖曳或按住“Ctrl”键+“Shift”键+中键并拖曳,可以对视图做三维环绕。
(1)缩放图形:朝前滚放大,朝后滚缩小。
(2)平移图形:按住滚轮不放,来移动鼠标。
