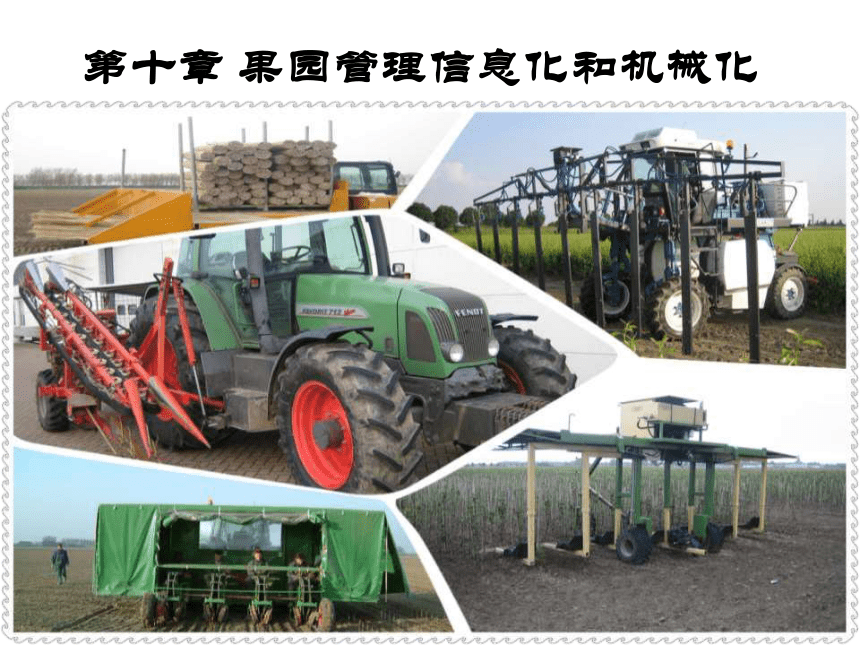

第十章 果园管理信息化和机械化

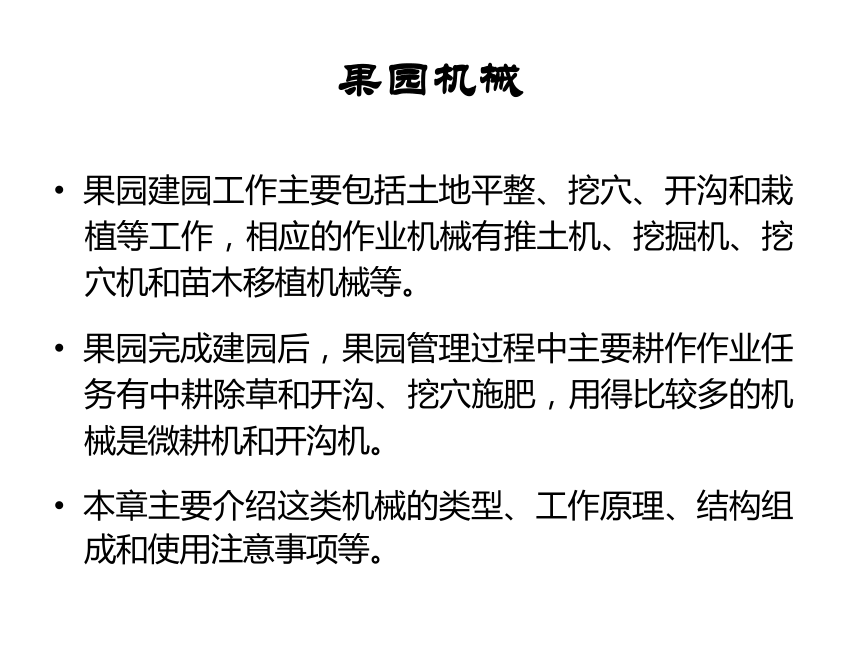

果园机械
果园建园工作主要包括土地平整、挖穴、开沟和栽 植等工作，相应的作业机械有推土机、挖掘机、挖 穴机和苗木移植机械等。
果园完成建园后，果园管理过程中主要耕作作业任 务有中耕除草和开沟、挖穴施肥，用得比较多的机 械是微耕机和开沟机。
本章主要介绍这类机械的类型、工作原理、结构组 成和使用注意事项等。

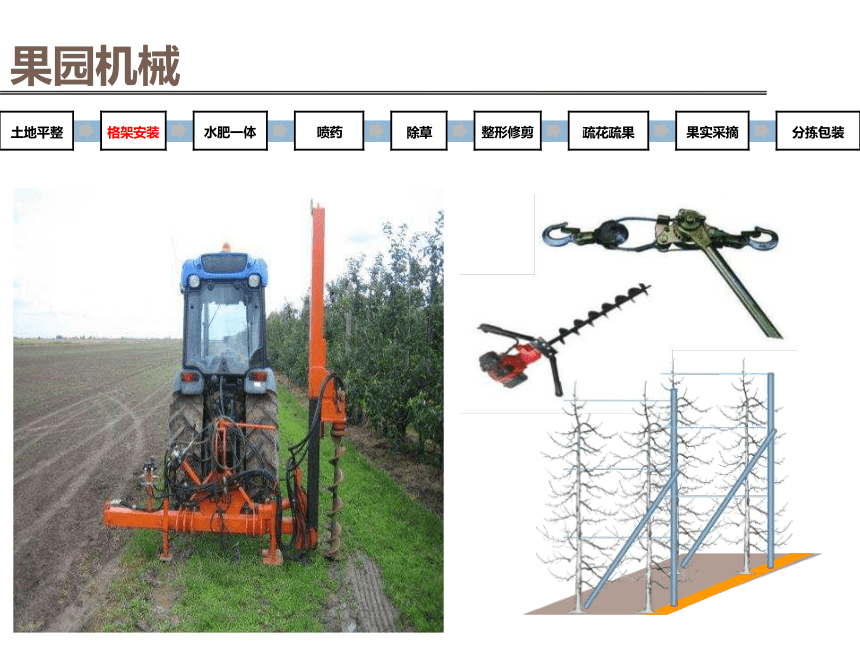

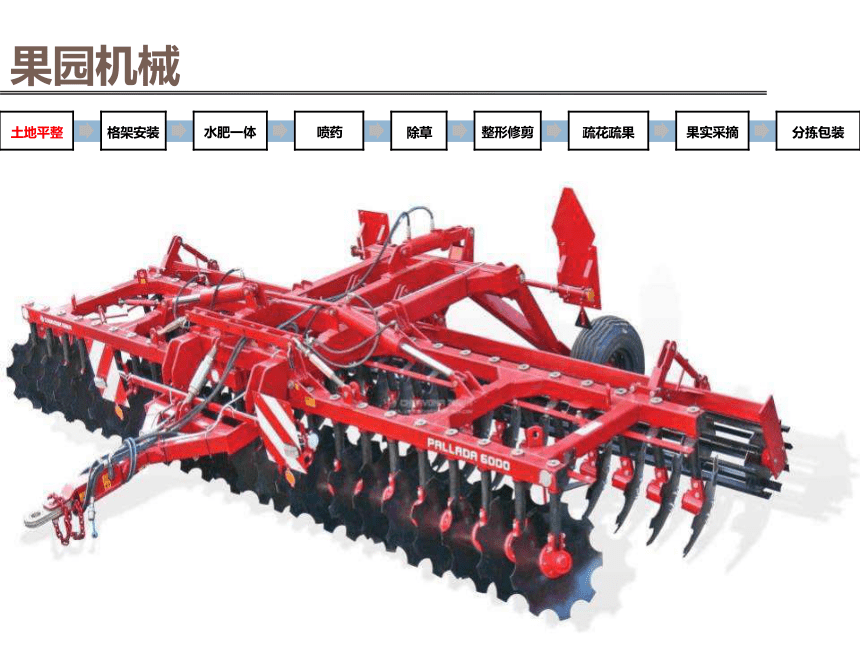

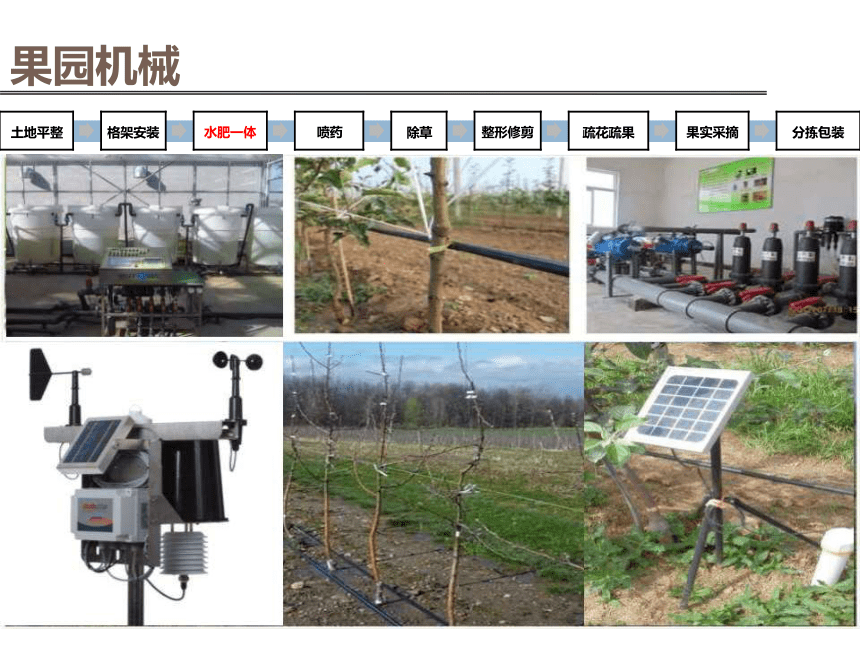

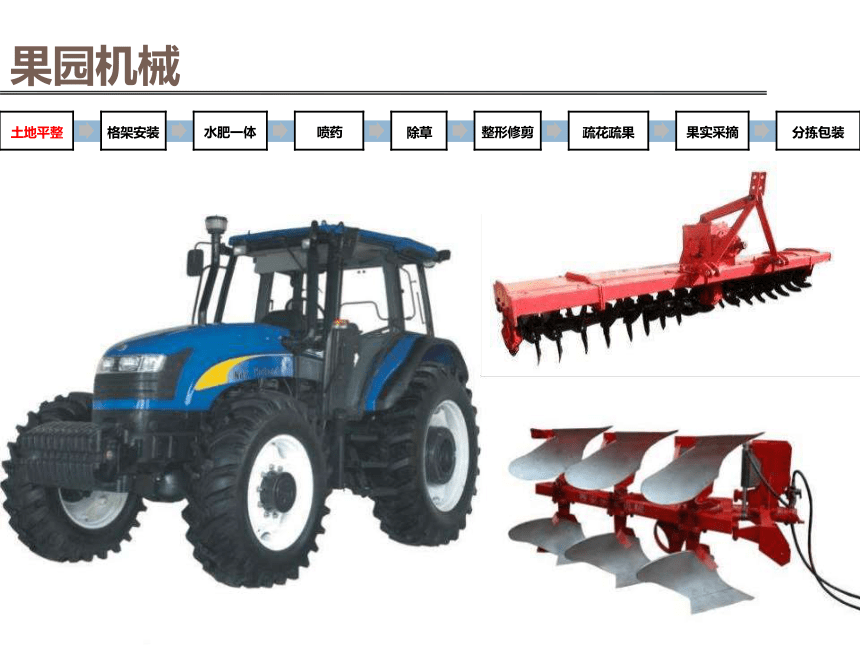

土地平整 格架安装 水肥一体 喷药 除草 整形修剪 疏花疏果 果实采摘
分拣包装

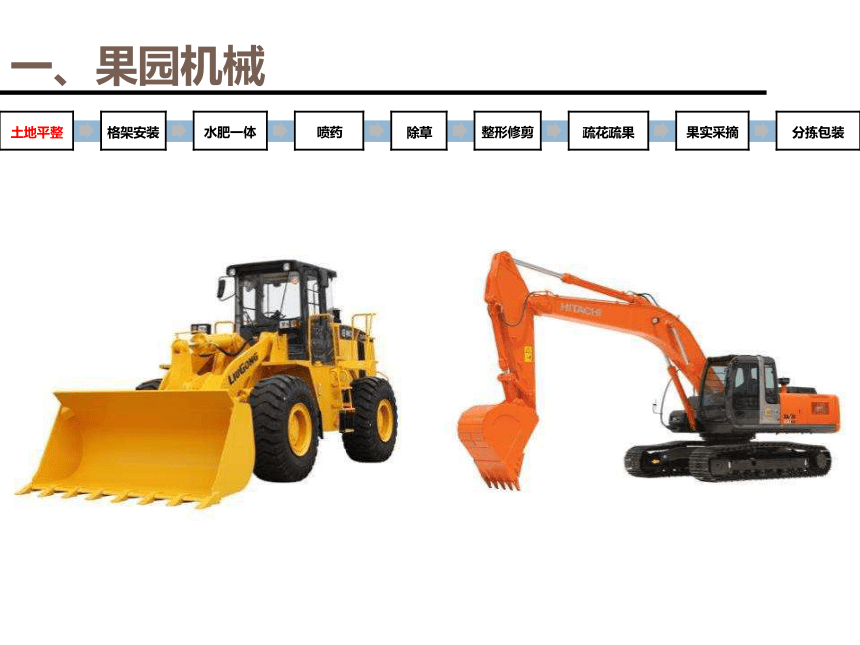

一、果园机械
土地平整 格架安装 水肥一体 喷药 除草 整形修剪 疏花疏果 果实采摘
分拣包装
果园机械
土地平整 格架安装 水肥一体 喷药 除草 整形修剪 疏花疏果 果实采摘
分拣包装
果园机械
土地平整 格架安装 水肥一体 喷药 除草 整形修剪 疏花疏果 果实采摘
分拣包装
果园机械
土地平整 格架安装 水肥一体 喷药 除草 整形修剪 疏花疏果 果实采摘
分拣包装
果园机械
土地平整 格架安装 水肥一体 喷药 除草 整形修剪 疏花疏果 果实采摘
分拣包装
果园机械

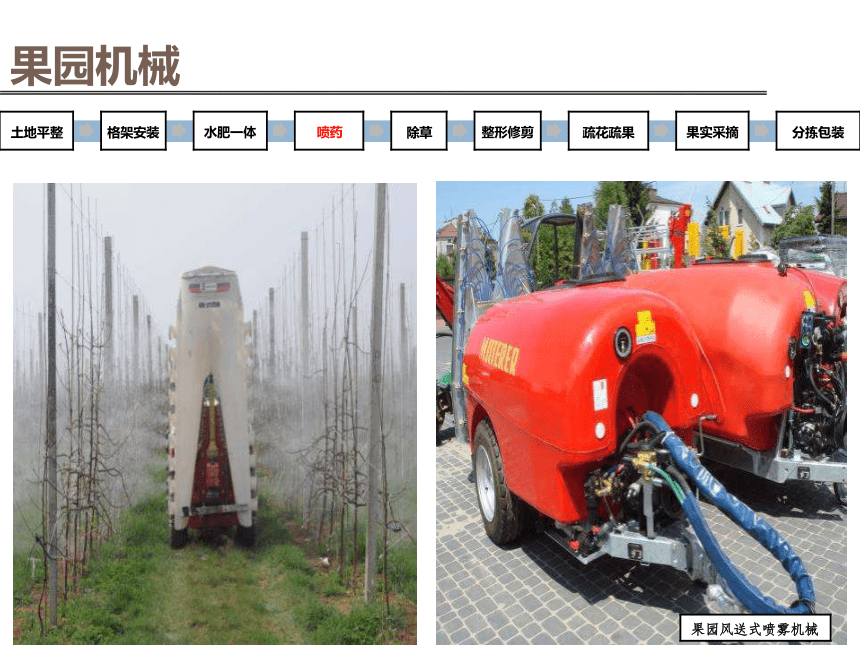

果园风送式喷雾机械

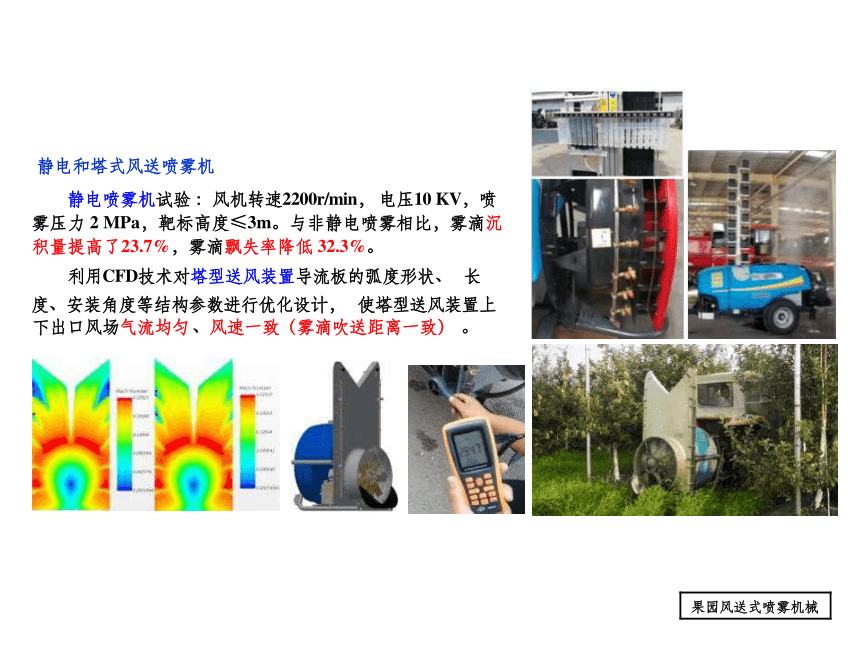

静电和塔式风送喷雾机
静电喷雾机试验 ：风机转速2200r/min， 电压10 KV，喷 雾压力 2 MPa，靶标高度≤3m。与非静电喷雾相比，雾滴沉 积量提高了23.7%，雾滴飘失率降低 32.3%。
利用CFD技术对塔型送风装置导流板的弧度形状、 长
度、安装角度等结构参数进行优化设计， 使塔型送风装置上 下出口风场气流均匀 、风速一致（雾滴吹送距离一致） 。
果园风送式喷雾机械
土地平整 格架安装 水肥一体 喷药 除草 整形修剪 疏花疏果 果实采摘
分拣包装
果园机械
果园除草机械
土地平整 格架安装 水肥一体 喷药 除草 整形修剪 疏花疏果 果实采摘
分拣包装
果园机械
土地平整 格架安装 水肥一体 喷药 除草 整形修剪 疏花疏果 果实采摘
分拣包装
果园机械
机械修剪
单刀和双刀两种果树根系修剪机，切根刀的关键参数， 切根
距离、深度、角度均可调 。在苹果基地进行试验，苹果行距为 4m，株距为0.8 、1.0 、1.2m，土壤含水率为19.75%，作业对象
为富士，试验表明：断根合格率为91%，撕裂率为4%。冠层数
据观测显示：切根对长枝富士冠层控制有效。
2018.7 唐县试验
2018.5 样机试制
2018.11 新机型
2018.11.18 测根系
根系修剪机
粉碎机
土地平整 格架安装 水肥一体 喷药 除草 整形修剪 疏花疏果 果实采摘
分拣包装
果园机械
搂耙机
土地平整 格架安装 水肥一体 喷药 除草 整形修剪 疏花疏果 果实采摘
分拣包装
果园机械
果树疏花机
研究了花朵机械疏除机理，确定了疏花装置的结构方案， 试制了试验样机，疏花轴可安装不同密度、不同长度、不同 材料的疏刷元件，在保定市唐县苹果基地进行试验：作业对 象嘎啦， 转速在360±10r/min范围时 ，花朵疏除效果不明显， 转速达到450r/min时大部分苹果花和叶同时疏除。
唐县苹果园试验
疏花后↑↑
保留1朵
全部疏除
疏花前↑↑
2018.4
土地平整 格架安装 水肥一体 喷药 除草 整形修剪 疏花疏果 果实采摘
分拣包装
果园机械
振摇式采收机械
各种采收作业平台
机械手采摘、摇枝振动采收
土地平整 格架安装 水肥一体 喷药 除草 整形修剪 疏花疏果 果实采摘
分拣包装
果园机械
田间果品运输车
土地平整 格架安装 水肥一体 喷药 除草 整形修剪 疏花疏果 果实采摘
分拣包装
果园机械
果园其他机械设备
驱鸟器
树上喷淋
防霜冻风扇
本节课到此结束!
