(共24张PPT)

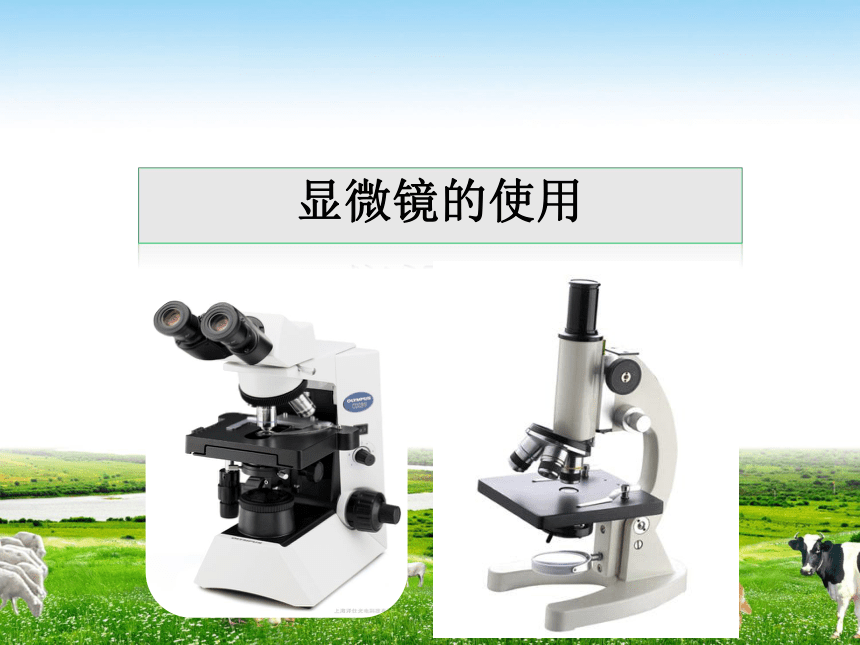

显微镜的使用

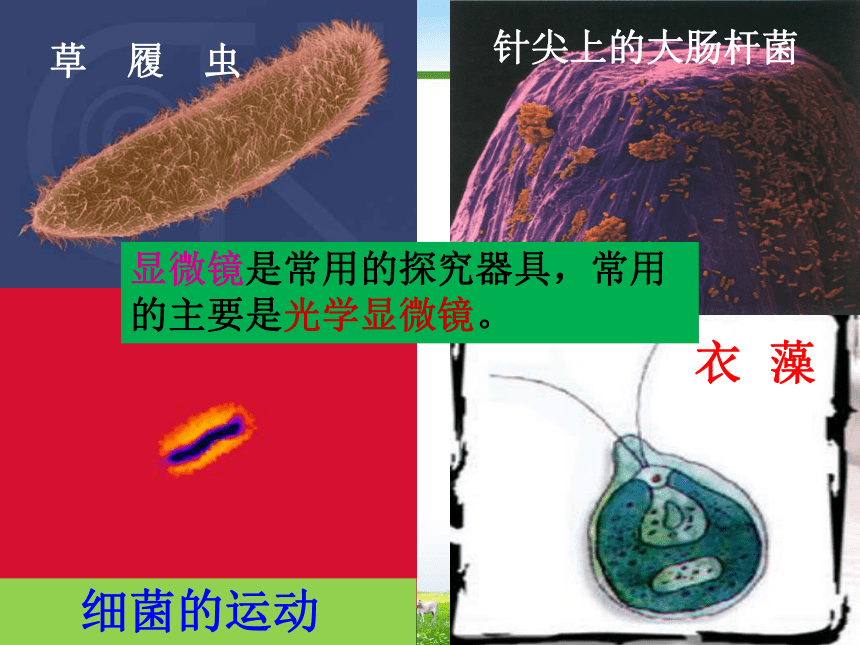

草 履 虫
衣 藻
果蝇的头部
细菌的运动
显微镜是常用的探究器具，常用的主要是光学显微镜。
针尖上的大肠杆菌

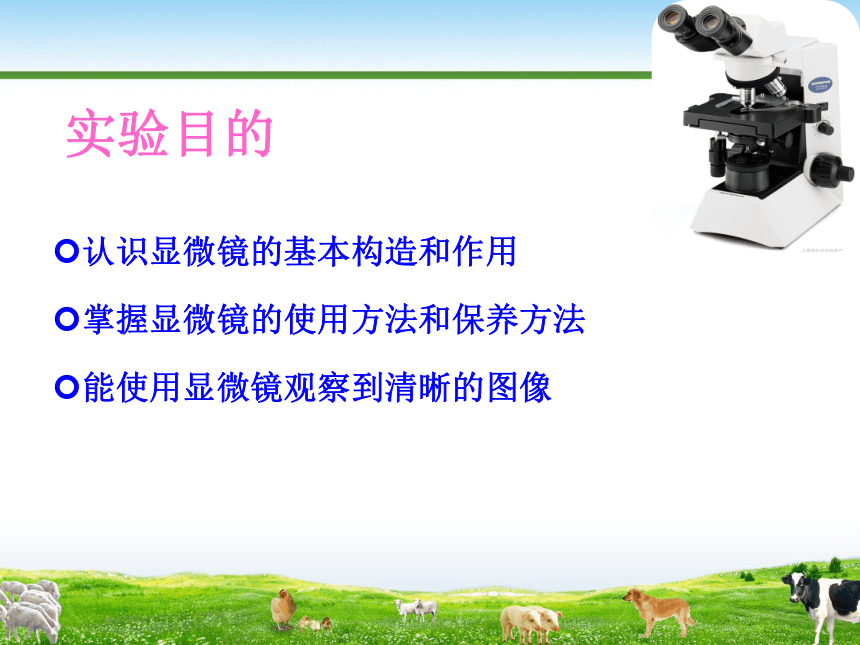

实验目的
认识显微镜的基本构造和作用
掌握显微镜的使用方法和保养方法
能使用显微镜观察到清晰的图像

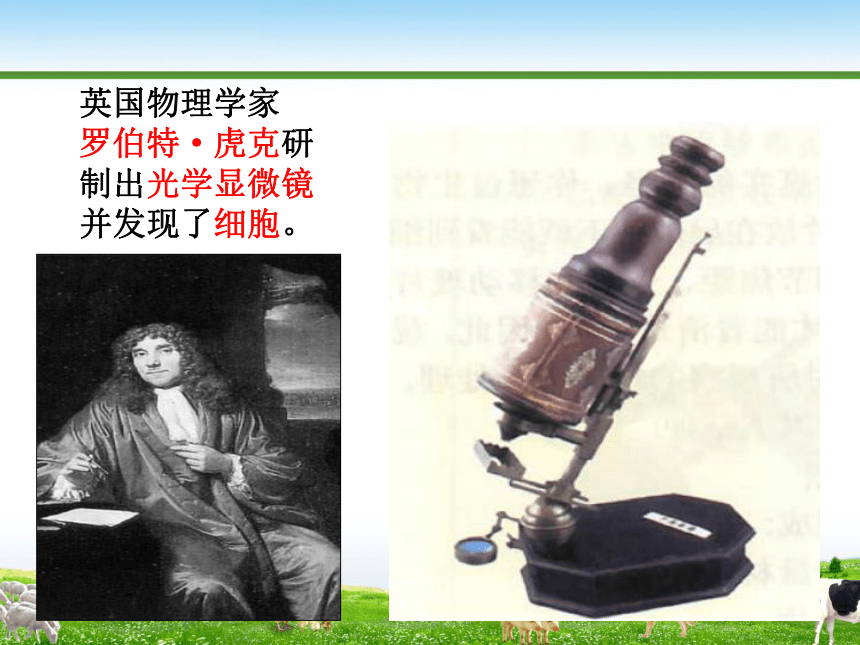

英国物理学家
罗伯特·虎克研
制出光学显微镜
并发现了细胞。

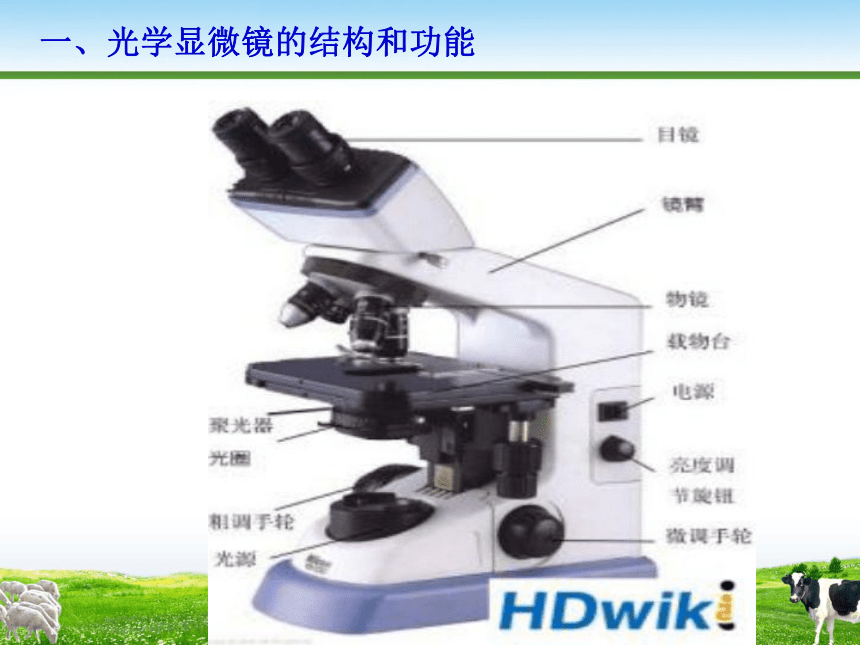

一、光学显微镜的结构和功能
一、光学显微镜的结构和功能
放大倍数
放大倍数

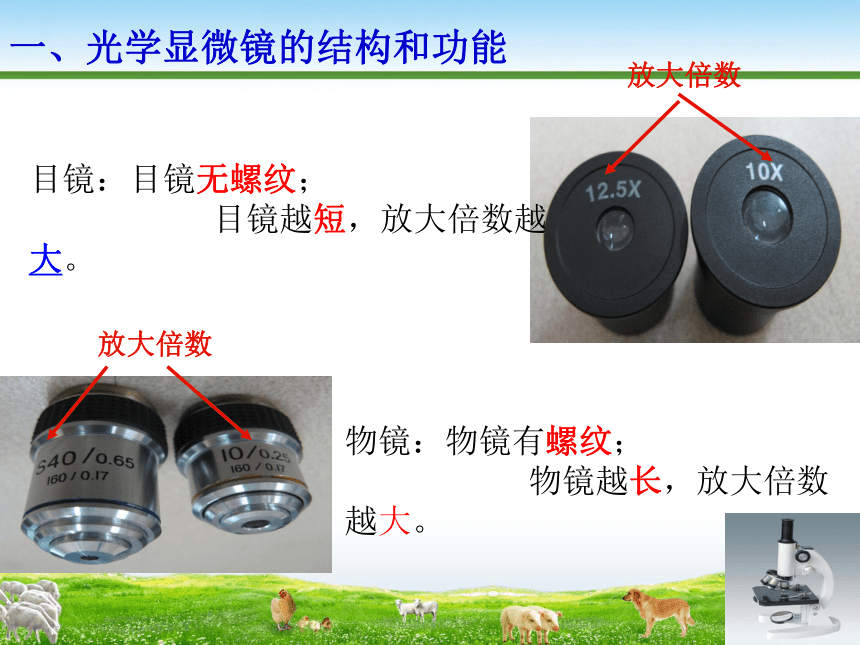

目镜：目镜无螺纹；
目镜越短，放大倍数越大。
物镜：物镜有螺纹；
物镜越长，放大倍数越大。
物镜
目镜
10×
5×
放大倍数
10×
16 ×
40×
50×
100×
200×
400×
160×
640×

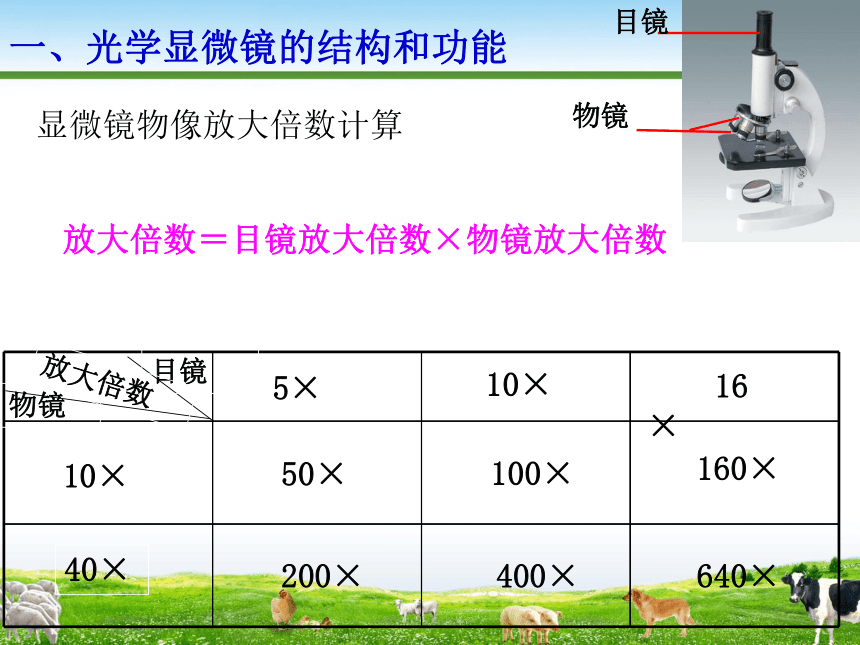

放大倍数＝目镜放大倍数×物镜放大倍数
显微镜物像放大倍数计算
一、光学显微镜的结构和功能
目镜
物镜

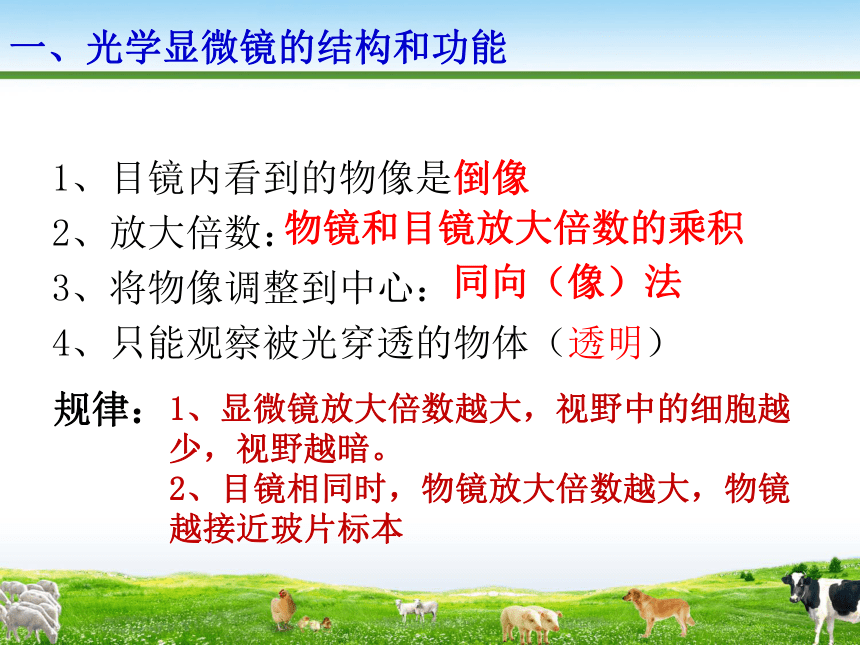

1、目镜内看到的物像是倒像
2、放大倍数：
3、将物像调整到中心：
4、只能观察被光穿透的物体（透明）
物镜和目镜放大倍数的乘积
同向（像）法
规律：
1、显微镜放大倍数越大，视野中的细胞越少，视野越暗。
2、目镜相同时，物镜放大倍数越大，物镜越接近玻片标本
一、光学显微镜的结构和功能

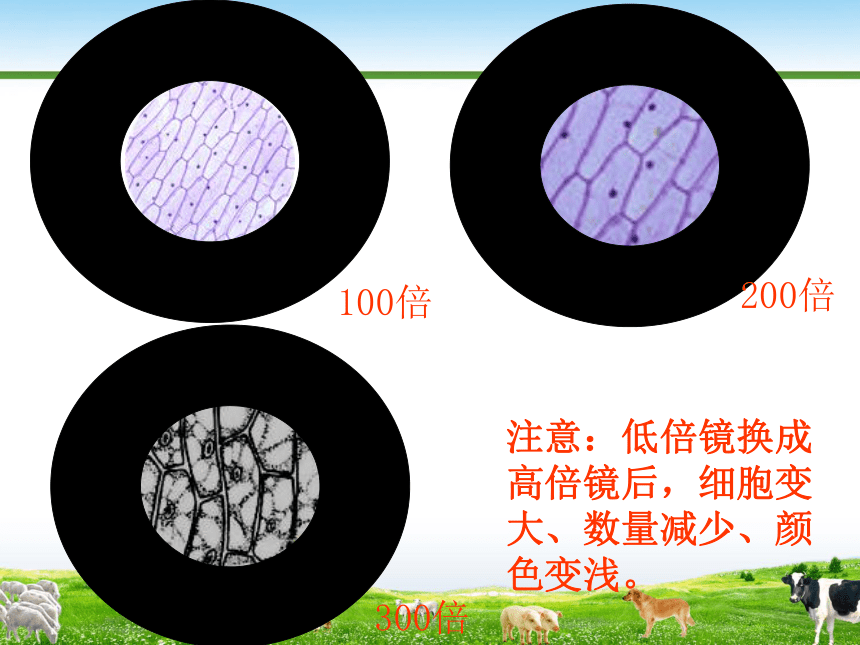

100倍
200倍
300倍
注意：低倍镜换成高倍镜后，细胞变大、数量减少、颜色变浅。
50倍下显微镜细胞图
400倍下显微镜细胞图
放大倍数越小,细胞越小、数量越多；
放大倍数越大,细胞越大、数量越少。
LOGO
镜座
镜柱
压片夹
镜臂
细准焦螺旋
粗准焦螺旋
目镜
镜筒
转换器
物镜
通光孔
遮光器
反光镜
载物台
支撑部分
调节部分
光线通过部分
一、光学显微镜的结构和功能
1、取镜和安放
二、光学显微镜的使用
右手握住镜臂，左手托住镜座
放在实验台距边缘3-4 cm左右处，略偏左
2、调节光源
接通电源，调节光线；
转动转换器，使低倍物镜对准通光孔，通过目镜可以看到白亮的圆形视野。
3、低倍镜观察
物镜调至低倍镜
将玻片标本置镜台上
用标本夹夹住
载物台上升至最高的位置
转动粗调螺旋使镜筒缓缓下降，直到物镜接近玻片标本为止
转动粗调螺旋至清晰的影像
4.高倍镜观察
标本移到视野中心
更换高倍的物镜
调节光线
转动细调螺旋至清晰
调节光线
5.油镜观察
下降载物台，在载玻片上滴一滴香柏（甘）油，将油镜移至正中，缓慢调节粗调螺旋使油镜头浸没在油中，刚好贴近载玻片；
用细准焦螺旋微微向上调（切忌用粗准焦螺旋）即可。
1.清洁显微镜
把油镜转离光轴，擦镜纸擦1～2次，去油，用二甲苯（水）滴湿的擦镜纸擦2次，再用擦镜纸擦 1～2次。
顺镜头直径方向擦
擦干净镜体
三、普通光学显微镜的维护
2.还原显微镜
调节光源到最小再关掉电源开关
调节载物台下降到最低，取下玻片
物镜转成“八”字形，聚光镜降下
罩上防尘罩
放回原处
3.维护显微镜
显微镜要轻拿轻放
存于干燥无尘处
表面有水的载片严禁放到镜上
镜头用专用工具
经专门程序清洗
四、组织切片的画法
疏松结缔组织切片 HE染色 40×
组织切片画图：
1组织切片名称
2染色方法
3图的放大倍数
4所画内容的标注
使用方法总结：
步骤：
（一）、取镜和安放
（二）、对光
（三）、观察
（四）、清洁收镜
注意事项
转动粗、细调节器时，不要用力过猛，以防止机件损伤，调节失灵。
在高倍镜下调节焦距时，切勿使用粗调节器，以免压坏标本，损坏物镜。
绝对高倍镜使用完毕，必须先上升镜筒，移开镜头后再取出玻片标本，以免取玻片时擦损镜头的镜面。
禁止随意取出目镜或拆下显微镜的其他部件，以免灰尘掉入镜筒、部件失落或损坏。
1.在镜筒下降，物镜接近标本的过程中，为什么要用眼睛看着物镜？
2.在观察的过程中，发现视野中有黑点，如何判断黑点的位置？
防止物镜压坏标本，损伤物镜
依次调换目镜、物镜，如果视野中的黑点还在，则黑点在玻片上
思考：
思考：
1.大家观察到的物像是怎样的呢？
上下颠倒，左右相反
2. 如果物像偏左，你应将标本向哪个方向移动，才能使物像居中？
往左
3. 写在玻片上的“上”字，在显微镜下看到的是什么字？
4.用镊子将一只死蚂蚁，或将一根头发放在载玻片的正中央可否观察到它们的内部结构？
不能，光学显微镜只能观察能被光穿透的物体
上
