(共19张PPT)
设计数据库
任务2-1 数据库设计概述

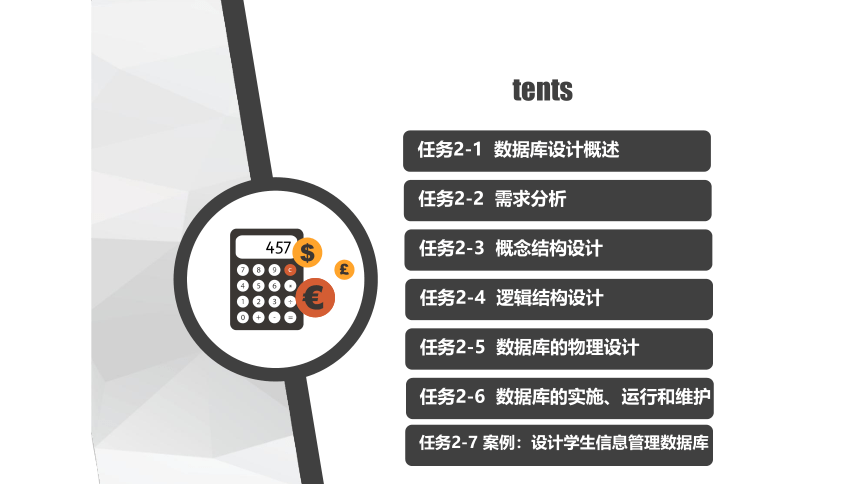

目录
Contents
任务2-2 需求分析
任务2-3 概念结构设计
任务2-4 逻辑结构设计
任务2-5 数据库的物理设计
任务2-6 数据库的实施、运行和维护
任务2-7 案例：设计学生信息管理数据库

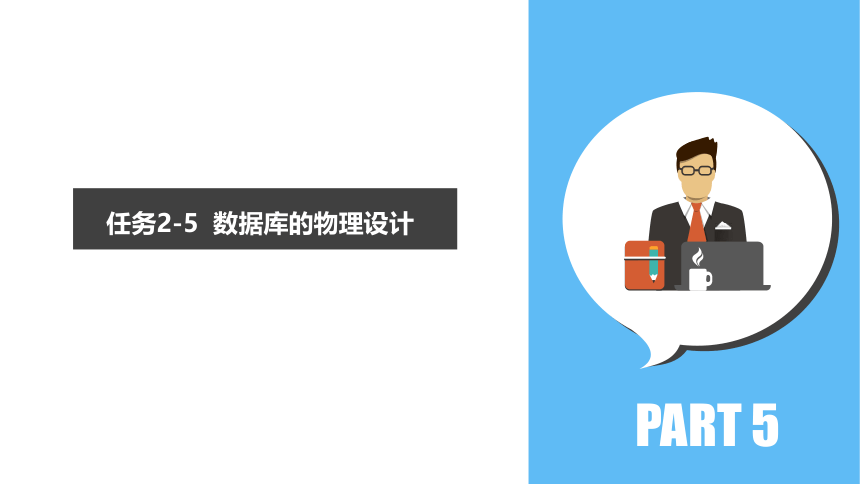

任务2-5 数据库的物理设计
PART 5

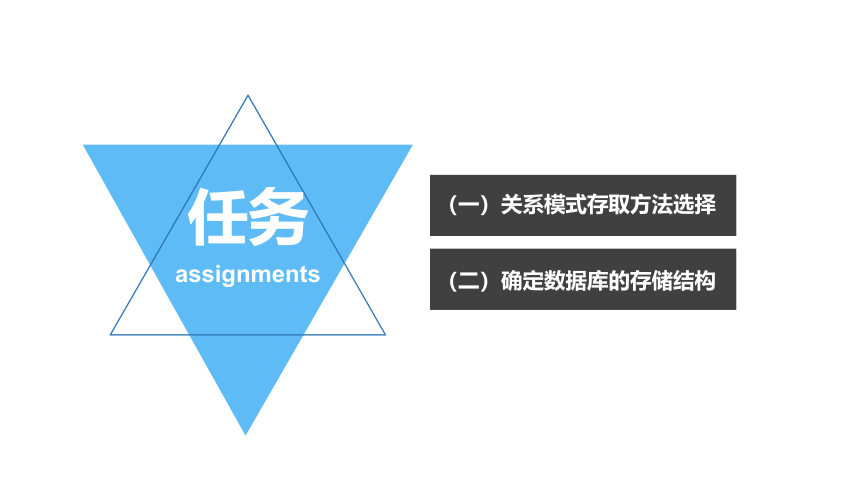

（一）关系模式存取方法选择
（二）确定数据库的存储结构
任务
assignments
数据库的物理设计
任务2-5
任务1-1 数据处理

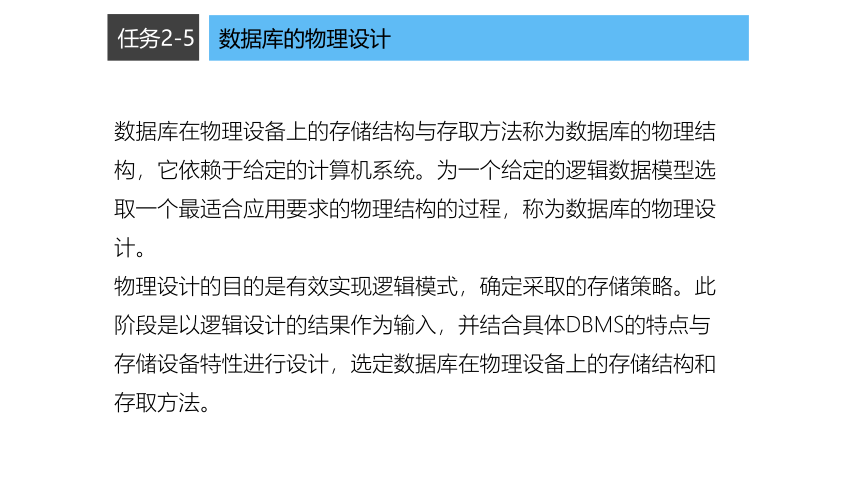

数据库在物理设备上的存储结构与存取方法称为数据库的物理结构，它依赖于给定的计算机系统。为一个给定的逻辑数据模型选取一个最适合应用要求的物理结构的过程，称为数据库的物理设计。
物理设计的目的是有效实现逻辑模式，确定采取的存储策略。此阶段是以逻辑设计的结果作为输入，并结合具体DBMS的特点与存储设备特性进行设计，选定数据库在物理设备上的存储结构和存取方法。
数据库的物理设计
任务2-5
任务1-1 数据处理

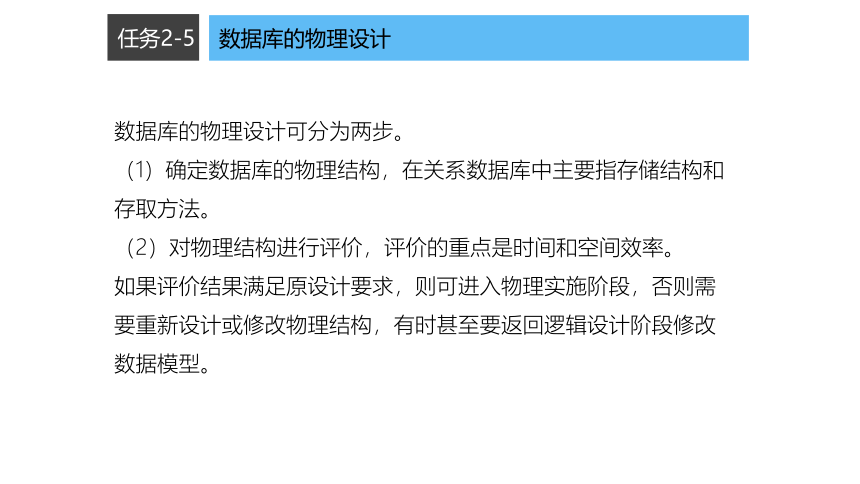

数据库的物理设计可分为两步。
（1）确定数据库的物理结构，在关系数据库中主要指存储结构和存取方法。
（2）对物理结构进行评价，评价的重点是时间和空间效率。
如果评价结果满足原设计要求，则可进入物理实施阶段，否则需要重新设计或修改物理结构，有时甚至要返回逻辑设计阶段修改数据模型。
数据库的物理设计
任务2-5
任务1-1 数据处理

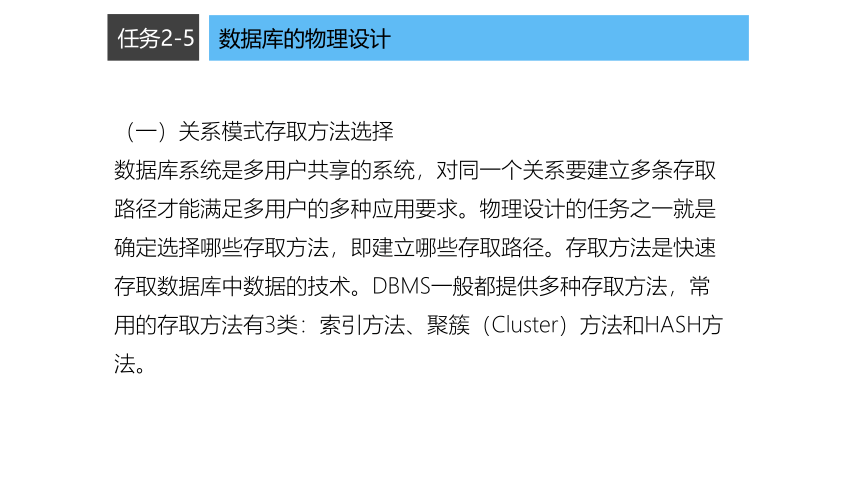

（一）关系模式存取方法选择
数据库系统是多用户共享的系统，对同一个关系要建立多条存取路径才能满足多用户的多种应用要求。物理设计的任务之一就是确定选择哪些存取方法，即建立哪些存取路径。存取方法是快速存取数据库中数据的技术。DBMS一般都提供多种存取方法，常用的存取方法有3类：索引方法、聚簇（Cluster）方法和HASH方法。
数据库的物理设计
任务2-5
任务1-1 数据处理
1．索引存取方法的选择
在关系数据库中，索引是一个单独的、物理的数据结构，它是某个表中一列或若干列的集合和相应指向表中物理标识这些值的数据页的逻辑指针清单。索引可以提高数据的访问速度，可以确保数据的唯一性。
所谓索引存取方法，就是根据应用要求确定对关系的哪些属性列建立索引、哪些属性列建立组合索引、哪些索引要设计为唯一索引等。
数据库的物理设计
任务2-5
任务1-1 数据处理
（1）如果一个（或一组）属性经常在查询条件中出现，则考虑在这个（或这组）属性上建立索引（或组合索引）。
（2）如果一个属性经常作为最大值或最小值等聚集函数的参数，则考虑在这个属性上建立索引。
（3）如果一个（或一组）属性经常在连接操作的连接条件中出现，则考虑在这个（或这组）属性上建立索引。
关系上定义的索引数并不是越多越好，因为系统为维护索引要付出代价，并且查找索引也要付出代价。例如，若一个关系的更新频率很高，在这个关系上定义的索引就不能太多。因为更新一个关系时，必须对这个关系上有关的索引做相应的修改。
数据库的物理设计
任务2-5
任务1-1 数据处理
2．聚簇存取方法的选择
为了提高某个属性或属性组的查询速度，把这个或这些属性（称为聚簇码）上具有相同值的元组集中存放在连续的物理块称为聚簇。
创建聚簇可以大大提高按聚簇码进行查询的效率。例如，要查询信息系的所有学生，若信息系有500名学生，在极端情况下，这500名学生对应的数据元组分布在500个不同的物理块上，尽管可以按系名建立索引，由索引找到信息系学生的元组标识，但由元组标识去访问数据块就要存取500个物理块，执行500次I/O操作。如果在“系名”这个属性上建立聚簇，则同一系的学生元组将集中存放，这将显著减少访问磁盘的次数。
数据库的物理设计
任务2-5
任务1-1 数据处理
数据库在物理设备上的存储结构与存取方法称为数据库的物理结构，它依赖于给定的计算机系统。为一个给定的逻辑数据模型选取一个最适合应用要求的物理结构的过程，称为数据库的物理设计。
物理设计的目的是有效实现逻辑模式，确定采取的存储策略。此阶段是以逻辑设计的结果作为输入，并结合具体DBMS的特点与存储设备特性进行设计，选定数据库在物理设备上的存储结构和存取方法。
数据库的物理设计
任务2-5
任务1-1 数据处理
数据库在物理设备上的存储结构与存取方法称为数据库的物理结构，它依赖于给定的计算机系统。为一个给定的逻辑数据模型选取一个最适合应用要求的物理结构的过程，称为数据库的物理设计。
物理设计的目的是有效实现逻辑模式，确定采取的存储策略。此阶段是以逻辑设计的结果作为输入，并结合具体DBMS的特点与存储设备特性进行设计，选定数据库在物理设备上的存储结构和存取方法。
数据库的物理设计
任务2-5
任务1-1 数据处理
（1）设计聚簇的规则。
① 凡符合下列条件之一，都可以考虑建立聚簇。
a．对经常在一起进行连接操作的关系可以建立聚簇。
b．如果一个关系的一组属性经常出现在相等比较条件中，则该关系可建立聚簇。
c．如果一个关系的一个或一组属性上的值的重复率很高，即对应每个聚簇码值的平均元组不是太少，则可以建立聚簇。如果元组太少，则聚簇的效果不明显。
② 凡存在下列条件之一，应考虑不建立聚簇。
a．需要经常对全表进行扫描的关系。
b．在某属性列上的更新操作远多于查询和连接操作的关系。
数据库的物理设计
任务2-5
任务1-1 数据处理
（2）使用聚簇需要注意的问题如下。
① 一个关系最多只能加入一个聚簇。
② 聚簇对于某些特定应用可以明显提高性能，但建立聚簇和维护聚簇的开销很大。
③ 在一个关系上建立聚簇，将导致移动关系中元组的物理存储位置，并使此关系上的原有索引无效，必须重建。
④ 因为一个元组的聚簇码值改变时，该元组的存储也要做相应的移动，所以聚簇码值要相对稳定，以减少修改聚簇码值引起的维护开销。
因此，通过聚簇码进行访问或连接是关系的主要应用，与聚簇码无关的其他访问很少或者是次要时，可以使用聚簇。当SQL语句中包含有与聚簇码有关的ORDER BY、GROUP BY、UNION、DISTINCT等子句或短语时，使用聚簇特别有利，可以省去对结果集的排序操作；否则很可能会适得其反。
数据库的物理设计
任务2-5
任务1-1 数据处理
3．Hash存取方法的选择
有些DBMS提供了Hash存取方法。选择Hash存取方法的规则如下。
如果一个关系的属性主要出现在等值连接条件或相等比较选择条件中，并且满足下列两个条件之一时，则此关系可以选择Hash存取方法。
（1）一个关系的大小可预知，并且不变。
（2）关系的大小动态改变，并且选用的DBMS提供了动态Hash存取方法。
数据库的物理设计
任务2-5
任务1-1 数据处理
（二）确定数据库的存储结构
确定数据库的物理结构主要是指确定数据的存放位置和存储结构，包括确定关系、索引、聚簇、日志、备份等的存储安排和存储结构；确定系统配置等。
提示 确定数据的存放位置和存储结构要综合考虑存取时间、存储空间利用率和维护代价3方面的因素。这3个方面常常相互矛盾，因此在实际应用中需要全方位权衡，选择一个折中的方案。
数据库的物理设计
任务2-5
任务1-1 数据处理
1．确定数据的存放位置
为了提高系统性能，应该根据实际应用情况将数据库中数据的易变部分与稳定部分、常存取部分、存取频率较低部分分开存放。有多个磁盘的计算机可以采用下面几种存取位置的分配方案。
（1）将表和该表的索引放在不同的磁盘上。在查询时，两个磁盘驱动器并行操作，提高了物理I/O读/写的效率。
（2）将比较大的表分别放在两个磁盘上，以加快存取速度，这在多用户环境下特别有效。
数据库的物理设计
任务2-5
任务1-1 数据处理
（3）将日志文件与数据库的对象（表、索引等）放在不同的磁盘上，以改进系统的性能。
（4）经常存取或对存取时间要求高的对象（如表、索引）应放在高速存储器（如硬盘）上；存取频率小或对存取时间要求低的对象（如数据库的数据备份和日志文件备份等，只在故障恢复时才使用），如果数据量很大，就可以存放在低速存储设备上。
数据库的物理设计
任务2-5
任务1-1 数据处理
2．确定系统配置
DBMS产品一般都提供了一些系统配置变量、存储分配参数，供设计人员和DBA对数据库进行物理优化。在初始情况下，系统都为这些变量赋予了合理的默认值。这些初始值并不一定适合每种应用环境，在进行物理设计时，需要重新对这些变量赋值，以改善系统的性能。
系统配置变量很多，例如，同时使用数据库的用户数、同时打开数据库的对象数、内存分配参数、缓冲区分配参数（使用的缓冲区长度、数量）、存储分配参数、物理块的大小、物理块装填因子、时间片大小、数据库的大小、锁的数目等。这些参数值会影响存取时间和存储空间的分配，因此在进行物理设计时，要根据应用环境确定这些参数值，以使系统性能最佳。
