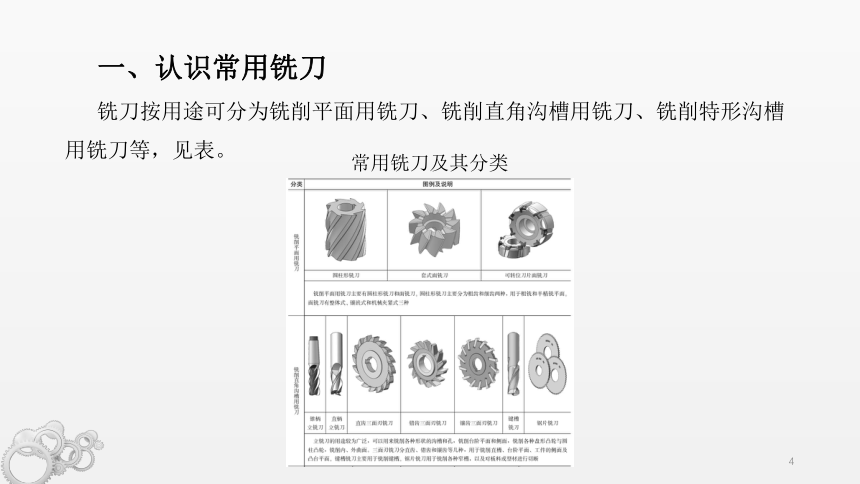

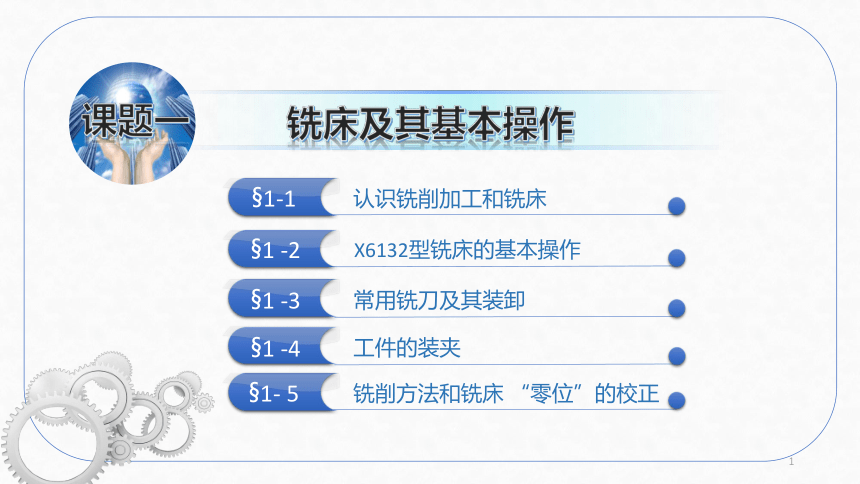

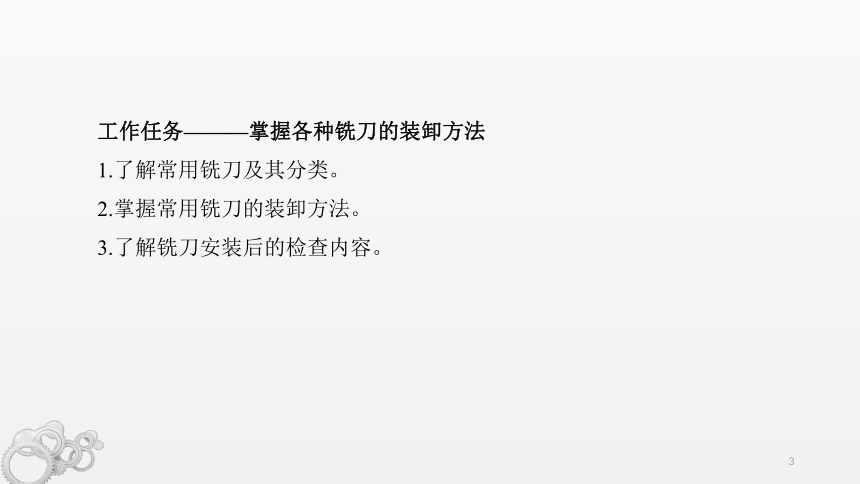

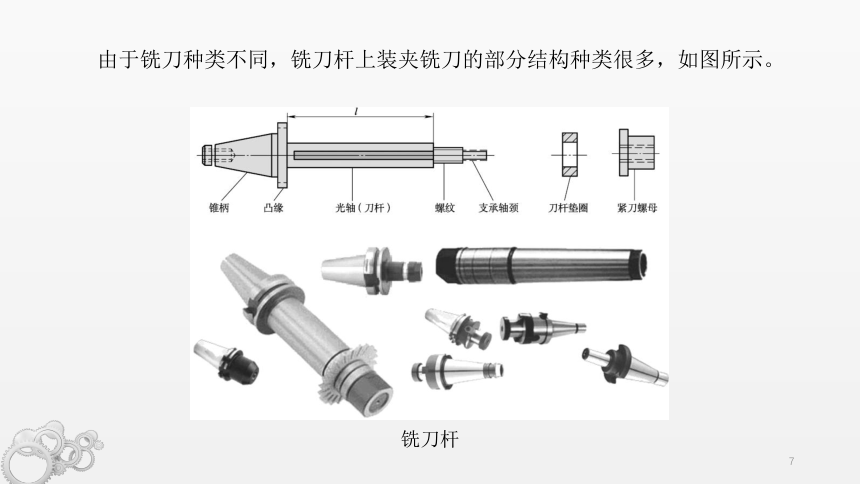

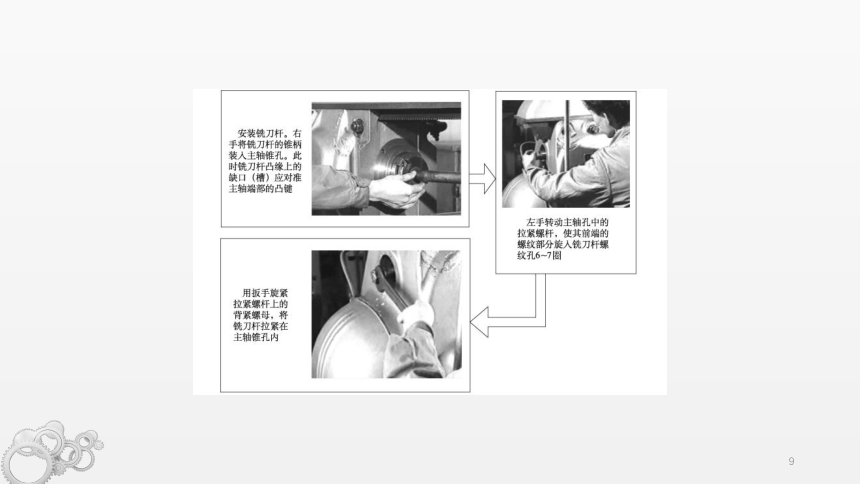

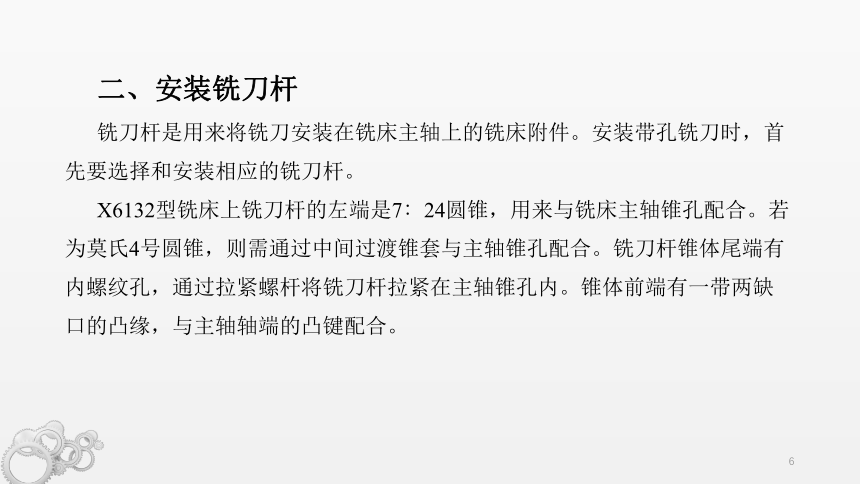

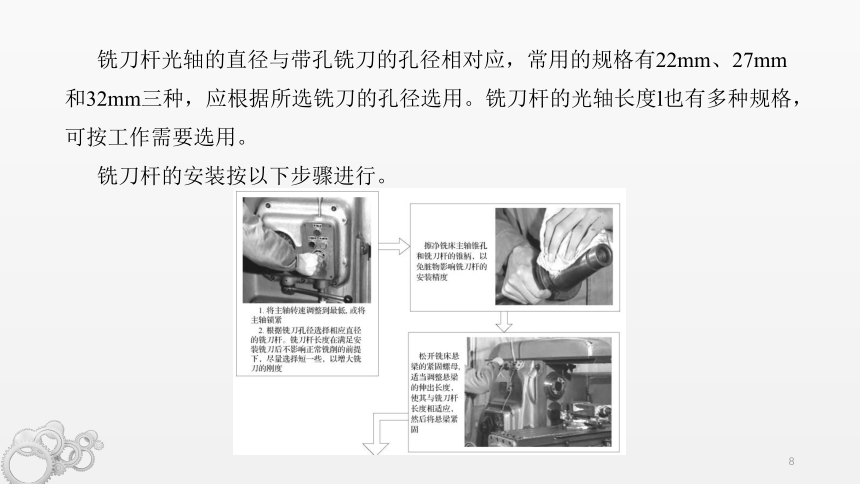

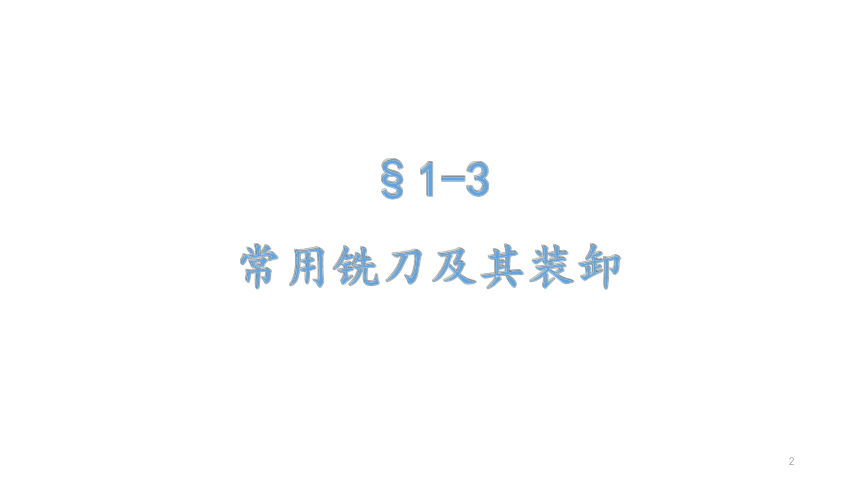

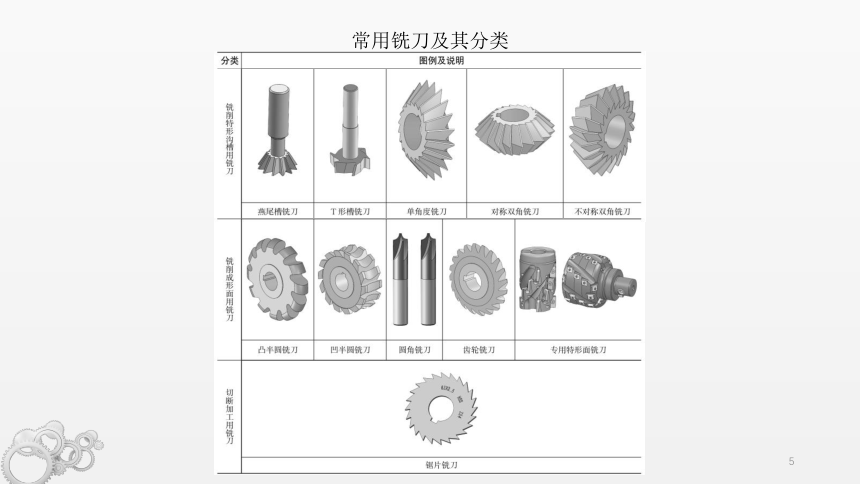

课题一铣床及其基本操作§1-1认识铣削加工和铣床§1 -2X6132型铣床的基本操作常用铣刀及其装卸§1-3工件的装夹§1-4§1-5铣削方法和铣床 “零位”的校正§1-3常用铣刀及其装卸工作任务———掌握各种铣刀的装卸方法1.了解常用铣刀及其分类。2.掌握常用铣刀的装卸方法。3.了解铣刀安装后的检查内容。一、认识常用铣刀铣刀按用途可分为铣削平面用铣刀、铣削直角沟槽用铣刀、铣削特形沟槽用铣刀等，见表。常用铣刀及其分类常用铣刀及其分类二、安装铣刀杆铣刀杆是用来将铣刀安装在铣床主轴上的铣床附件。安装带孔铣刀时，首先要选择和安装相应的铣刀杆。X6132型铣床上铣刀杆的左端是7∶24圆锥，用来与铣床主轴锥孔配合。若为莫氏4号圆锥，则需通过中间过渡锥套与主轴锥孔配合。铣刀杆锥体尾端有内螺纹孔，通过拉紧螺杆将铣刀杆拉紧在主轴锥孔内。锥体前端有一带两缺口的凸缘，与主轴轴端的凸键配合。由于铣刀种类不同，铣刀杆上装夹铣刀的部分结构种类很多，如图所示。铣刀杆铣刀杆光轴的直径与带孔铣刀的孔径相对应，常用的规格有22mm、27mm和32mm三种，应根据所选铣刀的孔径选用。铣刀杆的光轴长度l也有多种规格，可按工作需要选用。铣刀杆的安装按以下步骤进行。三、装卸铣刀1. 装卸带孔的铣刀圆柱形铣刀、三面刃铣刀、锯片铣刀等带孔铣刀是借助普通铣刀杆安装在铣床主轴上的。安装带孔铣刀的步骤如下。拆卸铣刀和铣刀杆的步骤如下。2. 安装套式面铣刀套式面铣刀有内孔带键槽和端面带槽两种结构形式，安装时分别采用带纵键的铣刀杆和带端键的铣刀杆，铣刀杆的安装方法与前面相同。安装铣刀时，先擦净铣刀内孔、端面和铣刀杆圆柱面，然后按下面的方法进行安装。（1）安装内孔带键槽铣刀。将铣刀内孔的键槽对准铣刀杆上的键，装入铣刀，然后旋入紧刀螺钉，用叉形扳手将铣刀紧固。图所示为内孔带键槽铣刀安装分解图。内孔带键槽铣刀安装分解图（2）安装端面带槽铣刀。将铣刀端面上的槽对准铣刀杆上凸缘端面上的凸键，装入铣刀，然后旋入紧刀螺钉，用叉形扳手将铣刀紧固。图所示为端面带槽铣刀安装分解图。端面带槽铣刀安装分解图3. 安装带柄的铣刀带柄铣刀有锥柄和直柄两种。直柄铣刀的柄部为圆柱形；锥柄铣刀的柄部一般采用莫氏锥度，有莫氏1号、2号、3号、4号、5号五种。（1）锥柄铣刀的装卸1）柄部锥度与主轴锥孔锥度相同铣刀的安装。擦净铣刀，将锥柄直接放入主轴锥孔中，然后旋入拉紧螺杆，用专用的拉杆扳手将其旋紧，如图所示。柄部锥度与主轴锥孔锥度相同铣刀的安装2）柄部锥度与主轴锥孔锥度不同铣刀的安装。当铣刀柄部的锥度与铣床主轴锥孔的锥度不同时，需要借助中间锥套安装铣刀。中间锥套的外圆锥度与铣床主轴锥孔锥度相同，而内孔锥度与铣刀柄部锥度一致。安装时，先将铣刀插入中间锥套，然后将中间锥套连同铣刀一起放入主轴锥孔，旋紧拉紧螺杆紧固铣刀，如图所示。柄部锥度与主轴锥孔锥度不同铣刀的安装3)锥柄铣刀的拆卸。借助中间锥套安装的锥柄铣刀，卸刀时应连同中间锥套一并卸下。若铣刀落入中间锥套内，可用短螺杆旋入几圈后用锤子敲下铣刀，如图所示。拆卸借助中间锥套安装的锥柄铣刀(2)直柄铣刀的安装。直柄铣刀一般用专用夹头刀杆，通过钻夹头或弹簧夹头安装在主轴锥孔内，如图所示。直柄铣刀的安装用弹簧夹头安装直柄铣刀时，应按铣刀柄直径选择夹簧的内径，将铣刀柄插入夹簧内，再一起装入弹簧夹头的孔内，用扳手将夹头锁紧螺母旋紧，即可将铣刀紧固。用钻夹头装夹时，将直柄铣刀直接插入钻夹头内，再用专用扳手将铣刀夹紧。另外，目前锥柄铣刀也可用快速安装刀杆安装，方法与用弹簧夹头安装基本相同。先将锥柄铣刀装在相应的过渡套内并用短螺栓拉紧，然后插入快速安装刀杆的锥孔内，再用 C形扳手将刀杆端面的锁紧螺母旋紧即可。四、铣刀安装后的检查铣刀安装后，应做好以下几个方面的检查。1.检查铣刀装夹是否牢固，铣刀旋转方向是否正确。铣刀应向着刀齿前面的方向旋转，如图所示。检查铣刀旋转方向2.检查刀杆支架轴承孔与铣刀杆支承轴颈的配合间隙是否合适，如图所示。间隙过大，铣削时会发生振动；间隙过小，则铣削时刀杆支架轴承会发热。3.用扳手反向转动铣刀，分别检测铣刀的径向圆跳动和轴向圆跳动，如图所示。跳动量应不超过0.06mm。检查刀杆支架轴承孔与铣刀杆支承轴颈的配合间隙铣刀跳动量的检测a)检测径向圆跳动 b)检测轴向圆跳动
