(共21张PPT)

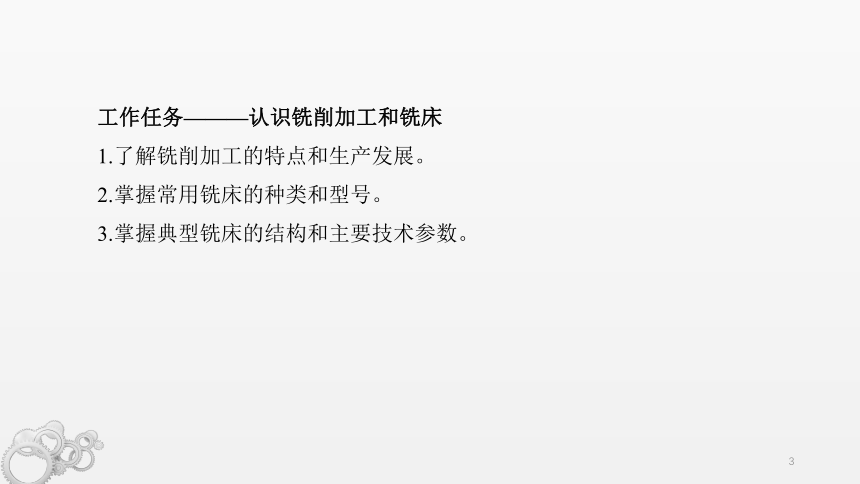

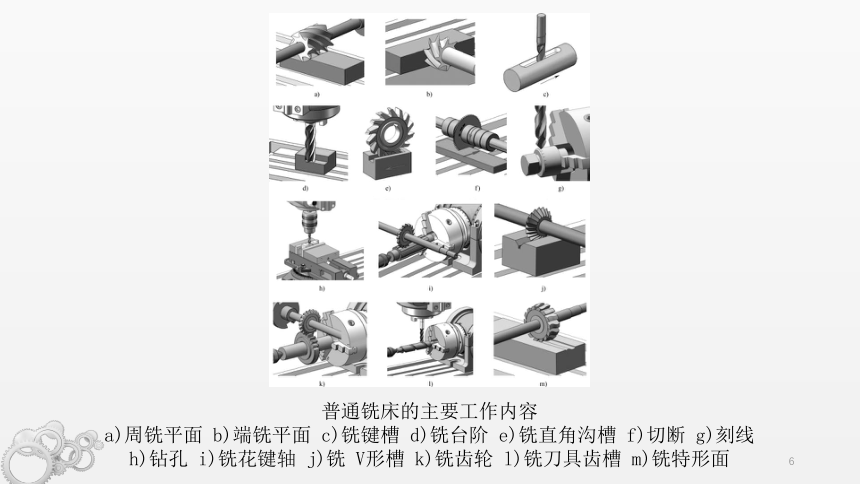

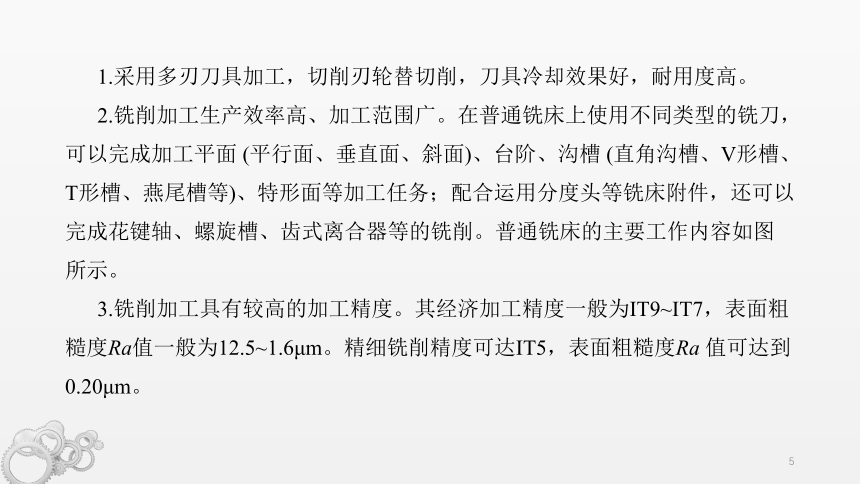

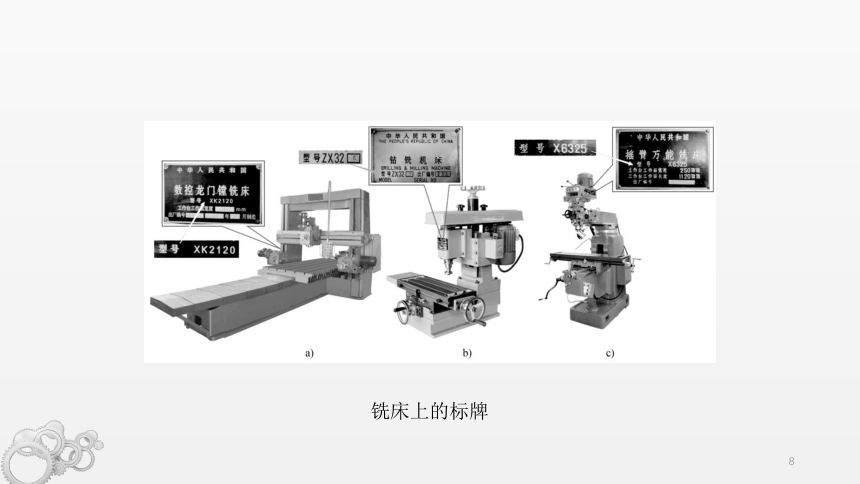

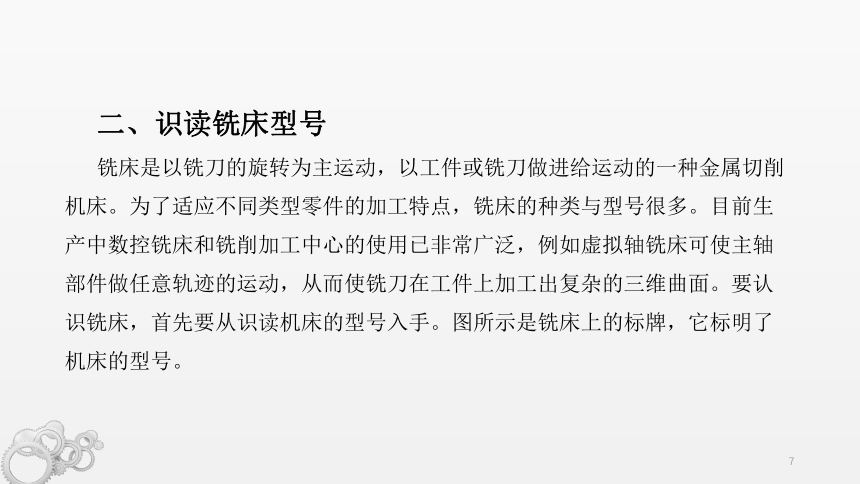

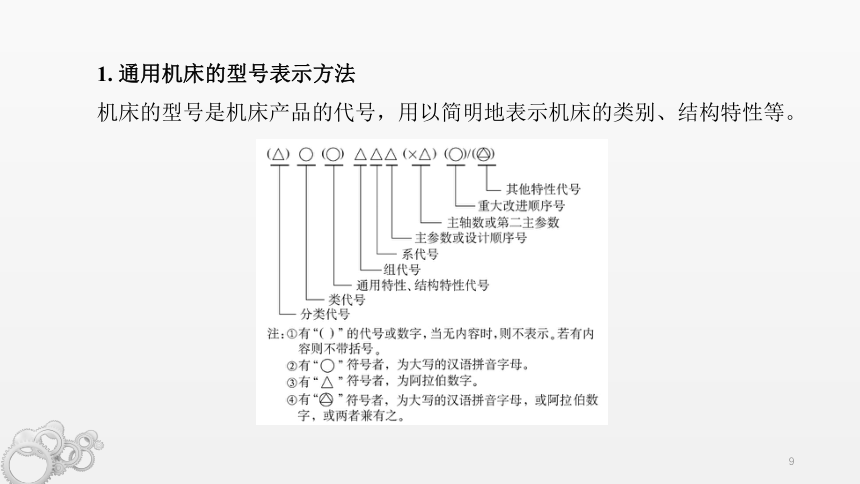

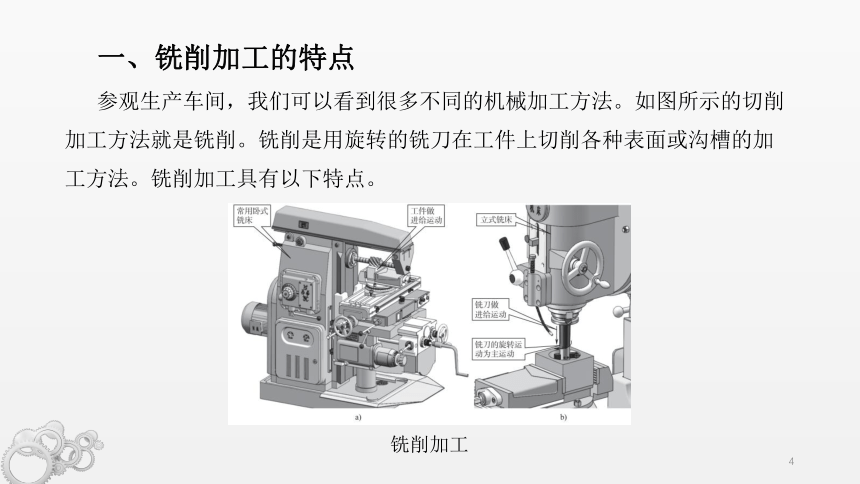

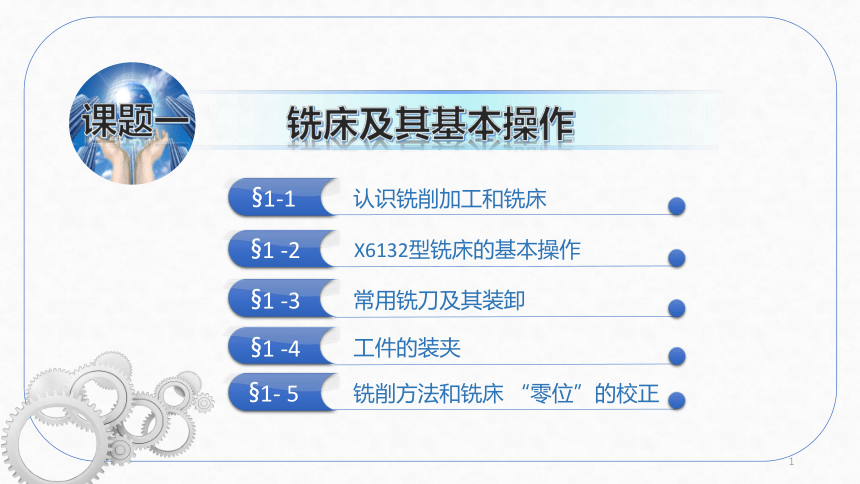

课题一铣床及其基本操作§1-1认识铣削加工和铣床§1 -2X6132型铣床的基本操作常用铣刀及其装卸§1-3工件的装夹§1-4§1-5铣削方法和铣床 “零位”的校正§1 1认识铣削加工和铣床工作任务———认识铣削加工和铣床1.了解铣削加工的特点和生产发展。2.掌握常用铣床的种类和型号。3.掌握典型铣床的结构和主要技术参数。一、铣削加工的特点参观生产车间，我们可以看到很多不同的机械加工方法。如图所示的切削加工方法就是铣削。铣削是用旋转的铣刀在工件上切削各种表面或沟槽的加工方法。铣削加工具有以下特点。铣削加工1.采用多刃刀具加工，切削刃轮替切削，刀具冷却效果好，耐用度高。2.铣削加工生产效率高、加工范围广。在普通铣床上使用不同类型的铣刀，可以完成加工平面 (平行面、垂直面、斜面)、台阶、沟槽 (直角沟槽、V形槽、T形槽、燕尾槽等)、特形面等加工任务；配合运用分度头等铣床附件，还可以完成花键轴、螺旋槽、齿式离合器等的铣削。普通铣床的主要工作内容如图所示。3.铣削加工具有较高的加工精度。其经济加工精度一般为IT9~IT7，表面粗糙度Ra值一般为12.5~1.6μm。精细铣削精度可达IT5，表面粗糙度Ra值可达到0.20μm。普通铣床的主要工作内容a)周铣平面 b)端铣平面 c)铣键槽 d)铣台阶 e)铣直角沟槽 f)切断 g)刻线h)钻孔 i)铣花键轴 j)铣 V形槽 k)铣齿轮 l)铣刀具齿槽 m)铣特形面二、识读铣床型号铣床是以铣刀的旋转为主运动，以工件或铣刀做进给运动的一种金属切削机床。为了适应不同类型零件的加工特点，铣床的种类与型号很多。目前生产中数控铣床和铣削加工中心的使用已非常广泛，例如虚拟轴铣床可使主轴部件做任意轨迹的运动，从而使铣刀在工件上加工出复杂的三维曲面。要认识铣床，首先要从识读机床的型号入手。图所示是铣床上的标牌，它标明了机床的型号。铣床上的标牌1. 通用机床的型号表示方法机床的型号是机床产品的代号，用以简明地表示机床的类别、结构特性等。2. 铣床的型号（1） 铣床的类代号机床的类代号用大写的汉语拼音字母表示。（2）机床的通用特性、结构特性代号机床标牌的第二位字母反映机床的通用特性及结构上的特点。（3）铣床的组、系代号铣床分为10个组，每组又分为10个系 (系列)。机床的通用特性代号铣床的组代号（4）铣床的主参数铣床型号中的主参数通常用工作台面宽度的折算值表示，当折算值大于1时取整数，前面不加 “0”；当折算值小于1时，则取小数点后第一位数，并在前面加 “0”。常用铣床类型及其主参数常用铣床类型及其主参数常用铣床类型及其主参数三、认识典型铣床1.X6132型卧式万能升降台铣床X6132型卧式万能升降台铣床是目前我国企业中应用较为普遍的一种铣床，如图所示。其结构、性能、功用等诸多方面均非常有代表性，具有功率大，转速高，变速范围大，操作方便、灵活，通用性强等特点。它还可以安装万能立铣头，使铣刀偏转任意角度，完成立式铣床的工作。下面就以 X6132型铣床为例，认识铣床的组成和结构特点。其主要部件的功用及结构特点、主要技术参数见表。X6132型卧式万能升降台铣床万能立铣头及其应用X6132型铣床主要部件的功用及结构特点、主要技术参数X6132型卧式万能升降台铣床在结构上具有下列特点:（1） 机床工作台的机动进给操纵手柄在操作时所指示的方向就是工作台进给运动的方向，使操作不易产生错误。（2） 机床的前面和左侧各有一组按钮和手柄的复式操作装置，便于操作者在不同位置上进行操作。（3） 机床采用速度预选机构来改变主轴转速和工作台的进给速度，使操作简便、明确。（4） 机床工作台的纵向传动丝杠上有双螺母间隙调整机构，所以机床既可进行逆铣，又能进行顺铣。（5） 机床工作台可以在水平面内做±45°范围内偏转，因而可进行各种螺旋槽的铣削。（6） 机床采用转速控制继电器（或电磁离合器）进行制动，能使主轴迅速停止旋转。（7） 机床工作台有快速进给运动装置，用按钮操作方便省时。2.X5032型立式升降台铣床X5032型立式升降台铣床也是生产中应用极为广泛的一种铣床，其规格、操纵机构、传动变速等与X6132型铣床基本相同，主要不同点是：（1） X5032型铣床的主轴立式布置，与工作台面垂直，安装在可以偏转的铣头壳体内，主轴可在正垂面内做±45°范围内偏转，以调整铣床主轴轴线与工作台面间的相对位置。（2） X5032型铣床的工作台与滑鞍连接处没有回转盘，所以工作台在水平面内不能扳转角度。（3） X5032型铣床的主轴带有套筒伸缩装置，主轴可沿自身轴线在0~70 mm范围做手动进给。（4） X5032型铣床的正面增设了一个纵向进给手柄，使铣床的操作更加方便。X5032型立式升降台铣床
