项目8　建筑工程图

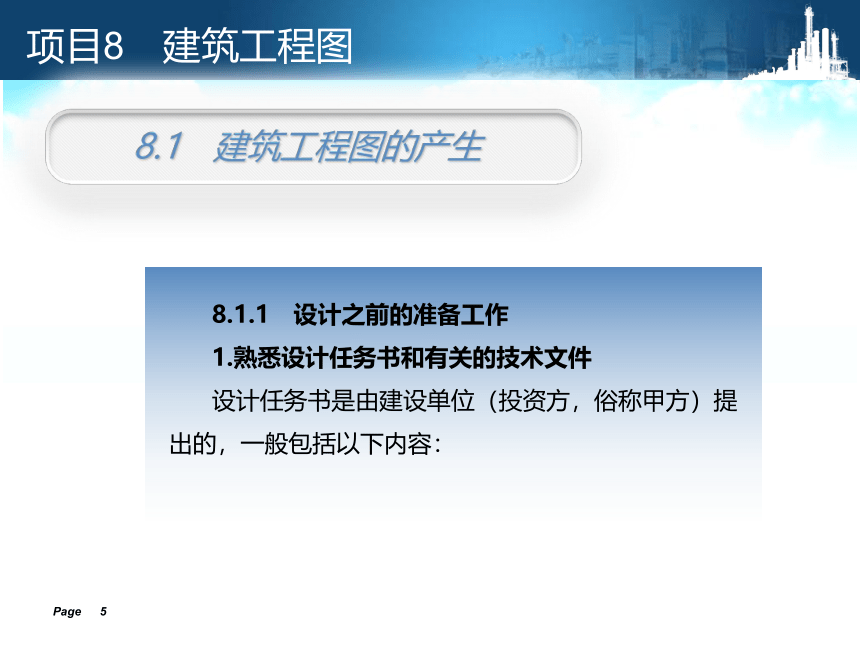

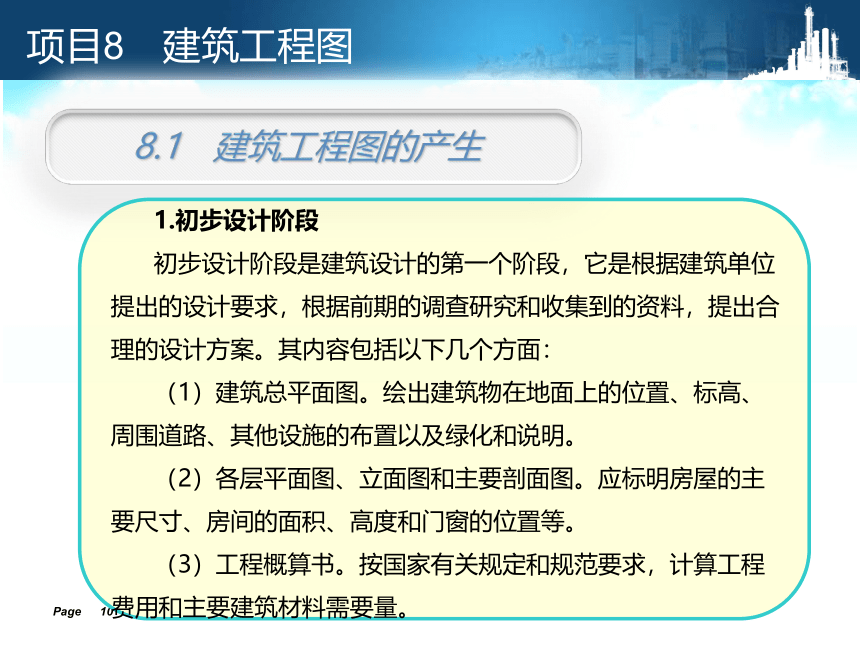

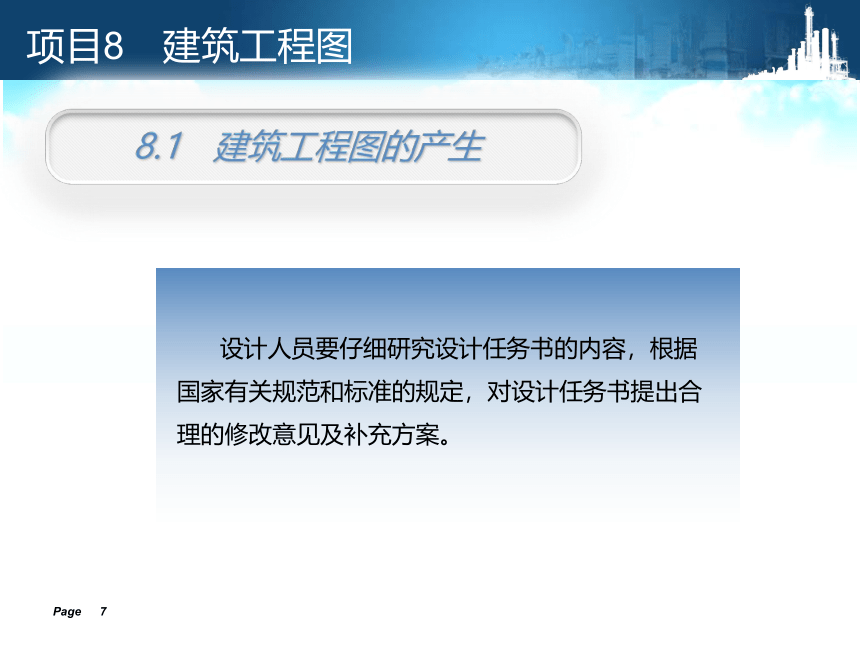

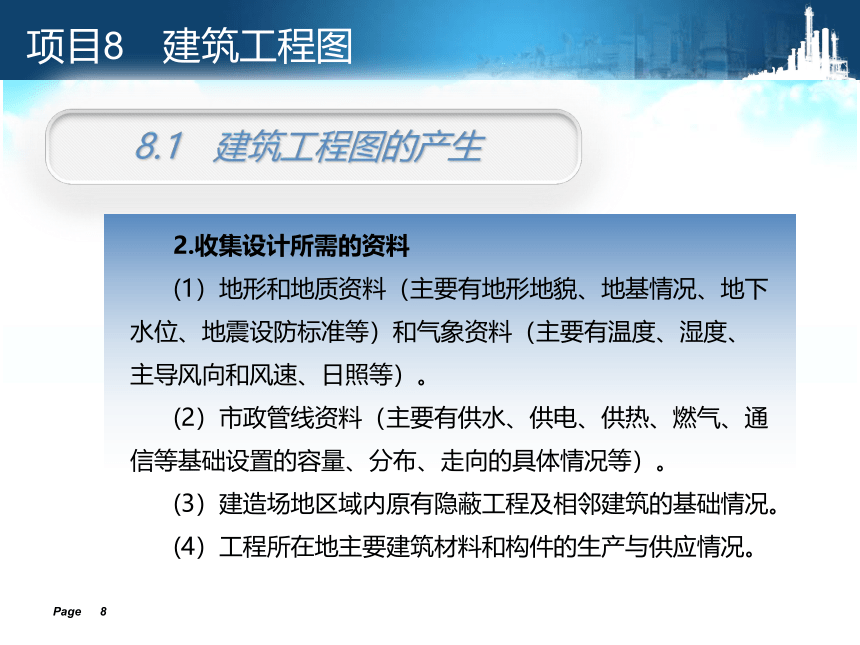

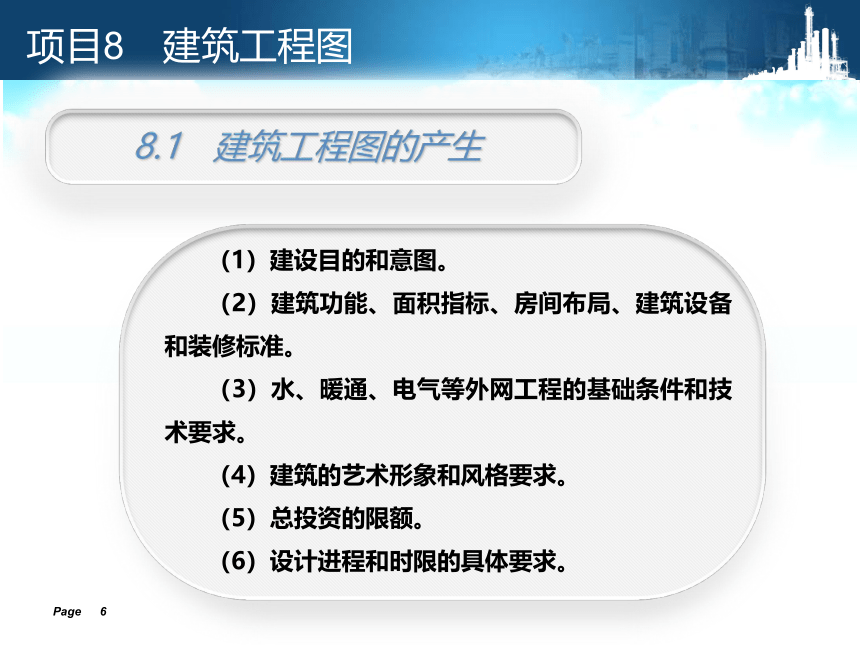

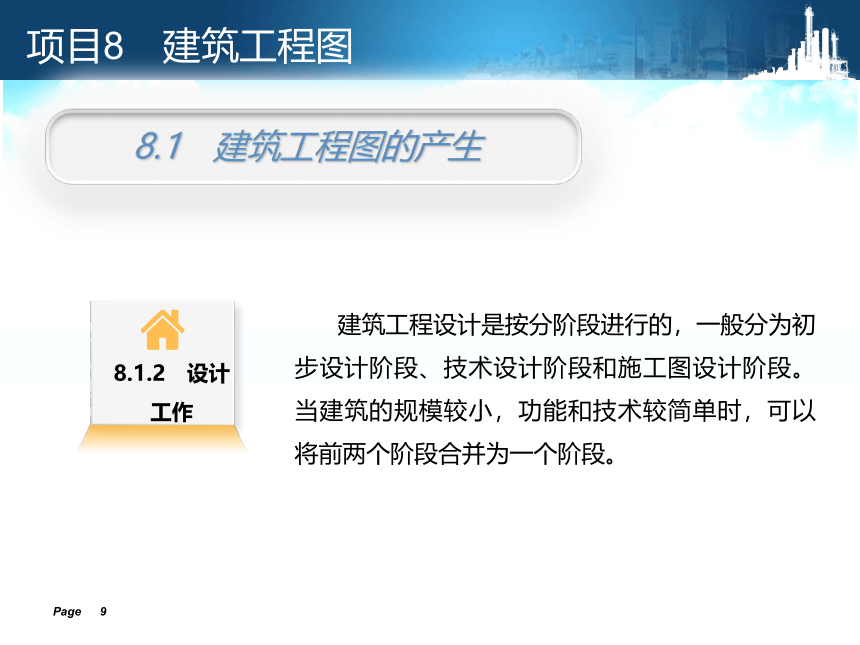

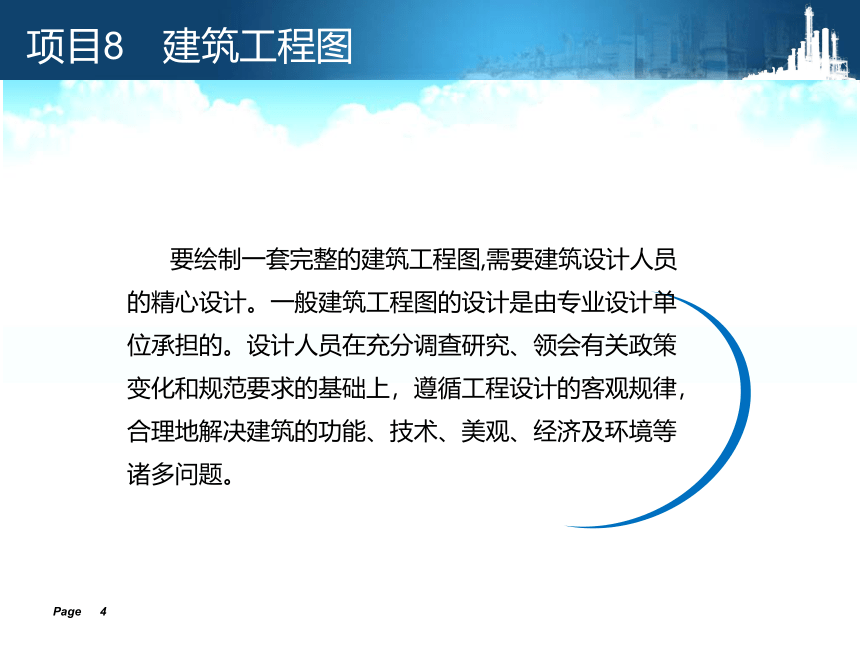

Page 项目8　建筑工程图学习目标了解建筑工程图的形成和分类。了解相关标准中有关建筑工程图的规定。掌握索引符号、详图符号、引出线符号、标高符号等的绘图规定。Page 项目8　建筑工程图目录8.1　建筑工程图的产生　　　　18.2　建筑工程图的分类和编排顺序28.3　房屋建筑制图标准中的规定3Page 项目8　建筑工程图要绘制一套完整的建筑工程图,需要建筑设计人员的精心设计。一般建筑工程图的设计是由专业设计单位承担的。设计人员在充分调查研究、领会有关政策变化和规范要求的基础上，遵循工程设计的客观规律，合理地解决建筑的功能、技术、美观、经济及环境等诸多问题。Page 项目8　建筑工程图8.1　建筑工程图的产生　　　　　　8.1.1　设计之前的准备工作1.熟悉设计任务书和有关的技术文件设计任务书是由建设单位（投资方，俗称甲方）提出的，一般包括以下内容：Page 项目8　建筑工程图8.1　建筑工程图的产生　　　　　　（1）建设目的和意图。（2）建筑功能、面积指标、房间布局、建筑设备和装修标准。（3）水、暖通、电气等外网工程的基础条件和技术要求。（4）建筑的艺术形象和风格要求。（5）总投资的限额。（6）设计进程和时限的具体要求。Page 项目8　建筑工程图8.1　建筑工程图的产生　　　　　　设计人员要仔细研究设计任务书的内容，根据国家有关规范和标准的规定，对设计任务书提出合理的修改意见及补充方案。Page 项目8　建筑工程图8.1　建筑工程图的产生　　　　　　2.收集设计所需的资料(1）地形和地质资料（主要有地形地貌、地基情况、地下水位、地震设防标准等）和气象资料（主要有温度、湿度、主导风向和风速、日照等）。(2）市政管线资料（主要有供水、供电、供热、燃气、通信等基础设置的容量、分布、走向的具体情况等）。(3）建造场地区域内原有隐蔽工程及相邻建筑的基础情况。(4）工程所在地主要建筑材料和构件的生产与供应情况。Page 项目8　建筑工程图8.1　建筑工程图的产生　　　　　　建筑工程设计是按分阶段进行的，一般分为初步设计阶段、技术设计阶段和施工图设计阶段。当建筑的规模较小，功能和技术较简单时，可以将前两个阶段合并为一个阶段。8.1.2　设计工作Page 项目8　建筑工程图8.1　建筑工程图的产生　　　　　　1.初步设计阶段初步设计阶段是建筑设计的第一个阶段，它是根据建筑单位提出的设计要求，根据前期的调查研究和收集到的资料，提出合理的设计方案。其内容包括以下几个方面：（1）建筑总平面图。绘出建筑物在地面上的位置、标高、周围道路、其他设施的布置以及绿化和说明。（2）各层平面图、立面图和主要剖面图。应标明房屋的主要尺寸、房间的面积、高度和门窗的位置等。（3）工程概算书。按国家有关规定和规范要求，计算工程费用和主要建筑材料需要量。Page 项目8　建筑工程图8.1　建筑工程图的产生　　　　　　2.技术设计阶段技术设计阶段的主要任务是在获得批准的初步设计的基础上，进一步确定各专业工种（包括建筑、结构、给水排水、采暖通风、电气等）之间的技术问题。3.施工图设计阶段施工图设计阶段是设计工作的最后一个阶段，主要内容包括:确定全部工程尺寸和用料,绘制建筑、设备、装饰等方面的全部施工图纸，编制工程说明书、结构计算书和工程预算书等。Page 项目8　建筑工程图8.1　建筑工程图的产生　　　　　　建筑工程图是用来指导施工的一套图样。它由建筑施工图、结构施工图和设备施工图三部分组成。8.2.1　建筑工程图的分类Page 项目8　建筑工程图8.2　建筑工程图的分类和编排顺序　　　　　1.建筑施工图建筑施工图（简称建施图）主要表明建筑物的外部形状、内部布置、装饰、构造、施工要求等。它包括首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图等。2.结构施工图结构施工图(简称结施图)主要表明建筑物的承重结构构件的布置和构造要求，它包括基础结构图、楼(屋)盖结构图、梁施工图、柱施工图、墙施工图、构造详图等。Page 项目8　建筑工程图8.2　建筑工程图的分类和编排顺序　　　　　3.设备施工图设备施工图(简称设施图)主要表明给水排水、采暖通风、电气照明等设备的布置及安置要求。它包括给水排水施工图、采暖通风施工图和电气照明施工图等。Page 项目8　建筑工程图8.2　建筑工程图的分类和编排顺序　　　　　8.2.2　建筑工程图的编排顺序简单的房屋施工图一般就有一二十张图纸，而大型复杂建筑物的图纸一般有数十张，甚至上百张。因此，为了便于看图，易于查找，应按一定的顺序将这些图纸编排。一般都是全局性的在前，局部的在后；先施工的在前，后施工的在后；重要的在前，次要的在后。一套完整的建筑工程图的编排顺序为：首页图（包括图纸目录、设计说明、防火篇、抗震篇、门窗表、房间一览表等）、建筑施工图、结构施工图和设备施工图。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　1.索引符号当图样中的某一局部或构件需另见详图，应以索引符号索引，如图8-1(a)所示。索引符号由直径为8~10 mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。索引符号应按以下要求编写：（1）索引出的详图如与被索引的详图在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线，如图8-1(b)所示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　图8-1　索引符号Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　（2）索引出的详图如与被索引的详图不在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中用阿拉伯数字注明该详图所在图纸的编号，如?图8-1(c)所示。数字较多时，可加文字标注。（3）索引出的详图如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的标号，如图8-1(d)所示。需要标注比例时，文字在索引符号右侧或延长线下方，与符号对齐。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　图8-2　用于索引剖视详图的索引符号Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　（4）索引符号如用于剖视详图，应在被剖视部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为剖视方向，如图8-2所示。（5）零件、钢筋、设备等的编号宜以直径为5~6 mm的细实线圆表示，同一图样应保持一致，其编号应用阿拉伯数字按顺序编写，如图8-3所示。消火栓、配电箱、管井等的索引符号，直径宜为4~6 mm。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　图8-3　零件、钢筋等的编号Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　2.详图符号详图符号是与索引符号相对应的，用来表明索引出的详图所在位置和编号。详图符号的圆直径为14 mm，并以粗实线绘制，按以下规定编号：（1）详图与被索引的图样在同一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号，如图8-4（a）所示。（2）详图与被索引的图样不在同一张图纸内时，应用细实线在详图符号内画一条水平直线，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号，如图8-4（b）所示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　图8-4　详图符号Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　8.3.2　引出线引出线应以细实线绘制，应采用水平方向的直线或与水平方向成30°、45°、60°、90°的直线，或经上述角度再折成水平线。文字说明应注写在直线的上方，如图8-5（a）所示；也可注写在水平线的端部，如图8-5（b）所示。索引详图的引出线，应与水平直径线相连接，如?图8-5（c）所示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　图8-5　引出线Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　同时引出的几个相同部分的引出线，应互相平行，如图8-6（a）所示；也可画成集中于一点的放射线，如图8-6（b）所示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　多层构造或多层管道共用引出线，应通过被引出的各层，并用圆点示意对应各层次。文字说明注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次对应一致；如层次为横向排序，则由上至下的说明顺序应与由左至右的层次对应一致，如图8-7所示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　图8-7　多层共用引出线Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　8.3.3　标高符号标高符号标注的是房屋各部分高度或地势高度。按其所在部位的不同，又分为建筑标高和结构标高。建筑标高是指标注在建筑物装饰面层处的标高，结构标高是指标注在建筑物结构部位的标高。标高符号一般标注在施工图中，并按照以下要求进行标注：Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　（1）标高符号应以直角等腰三角形表示，按图8-8（a）所示用细实线绘制，如标注位置不够，也可按照图8-8（b）所示形式绘制，标高符号的具体画法如图8-9（c）、（d）所示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　（2）总平面图室外地坪标高符号，应用涂黑的三角形表示，如图8-9所示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　（3）标高位置的尖端应指至被注高度的位置，尖端可以向下，标高数字应标注在标高符号的上侧；尖端也可以向上，向上时标高数字应标注在标高符号的下侧，如图8-10所示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　（4）标高数字应以米（m）为单位，标注到小数点后第三位。在总平面图中，可标注到小数点后第二位。（5）零点标高应标注成±0.000，正数标高不标注“+”，负数标高应标注“-”。（6）在图样的同一位置需表示几个不同标高时，标高数字可按图8-11所示形式标注。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　图8-11　同一位置注写多个标高数字Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　8.3.4　定位轴线由于建筑中墙体和柱的数量较多，为了便于设计和施工，需要对定位轴线进行编号。具体规定如下：(1）定位轴线应用细单点长画线绘制，轴线编号应标注在轴线端部的圆内。圆的直径为8~10 mm，用细实线绘制。定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　(2）除较复杂需采用分区编号或圆形、折线形外，一般平面定位轴线的编号应标注在图样的下方和左侧。横向编号应采用阿拉伯数字，按从左到右顺序编写；竖向编号应用大写拉丁字母，按从下到上顺序编写，如图8-12所示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　图8-12　定位轴线编号顺序Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　（3）拉丁字母作为轴线编号时，应全部采用大写字母，不应用同一字母的小写形式来区分轴线号，拉丁字母的I、O、Z不得用作轴线编号（以免和数字1、0、2混淆），当字母数量不够时，可采用双字母或单字母加数字的形式标注（如AA、AB、A1、B2等）。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　（4）组合较复杂的平面图中定位轴线也可采用分区编号，如图8-13所示。编写的形式应为“分区号-该分区编号”。“分区号-该分区编号”采用阿拉伯数字或大写拉丁字母表示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　图8-13　定位轴线的分区编号Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　（5）一个详图适用于几根轴线时，应同时注明各有关轴线的编号，如图8-14所示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　（6）圆形和弧形平面图中的定位轴线，其径向轴线应以角度进行定位，其编号宜用阿拉伯数字表示，从左下角或-90°（若径向轴线很密，角度间隔较小）开始，按逆时针顺序编写；其环向轴线宜用大写拉丁字母表示，按由外向内的顺序编写。圆形平面图定位轴线的编号和弧形平面图定位轴线的编号分别如图8-15、图8-16所示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　图8-15　圆形平面图定位轴线的编号图8-16　弧形平面图定位轴线的编号Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　（7）折线形平面图中定位轴线的编号可按图8-17所示的形式编写。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　8.3.5　构造及配件图例由于建筑平、立、剖面图是采用小比例绘制的，有些内容不可能按实际情况画出，因而，常采用各种规定的图例来表示各种建筑构配件和建筑材料。下面介绍几种常用的建筑构配件的图例（见表8-1）。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　8.3.6　其他符号1.对称符号对称符号由对称线和两端的两对平行线组成。对称线用细单点长画线绘制；平行线用细实线绘制，其长度为6~10 mm，每对的间距为2~3 mm。对称线垂直平分于平行线，两端应超出平行线2~3 mm，如图8-18（a）所示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　2.连接符号连接符号应以折断线表示需连接的部位。两部位相距较远时，折断线两端靠图样一侧应标注大写拉丁字母表示连接符号。两个被连接的图样应用相同的字母编号，如图8-18（b）所示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　3.指北针指北针的圆直径应为24 mm，用细实线绘制；指北针的尾部宽度应为3 mm，指北针应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部的宽度应为直径的1/8。指北针如?图8-18（c）所示。Page 项目8　建筑工程图8.3　房屋建筑制图标准中的规定　　　　　　4.变更云线对图纸中局部变更部分应采用云线标示，并应注明修改次数，如图8-18（d）所示。
