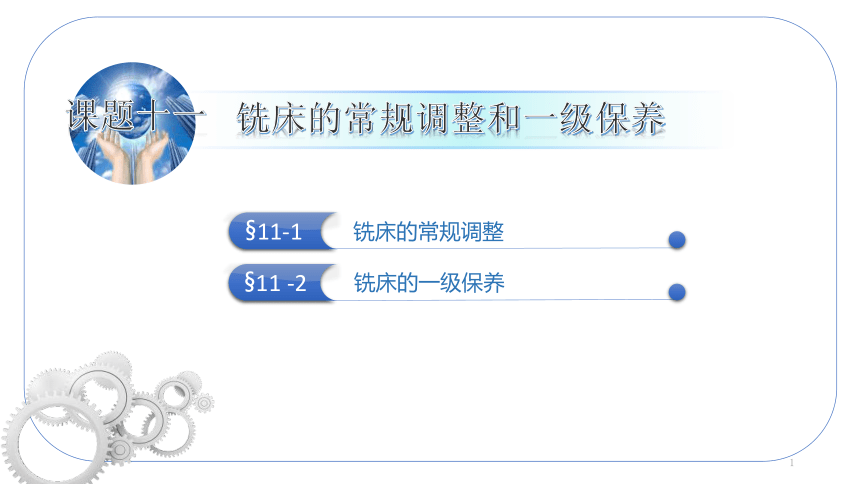

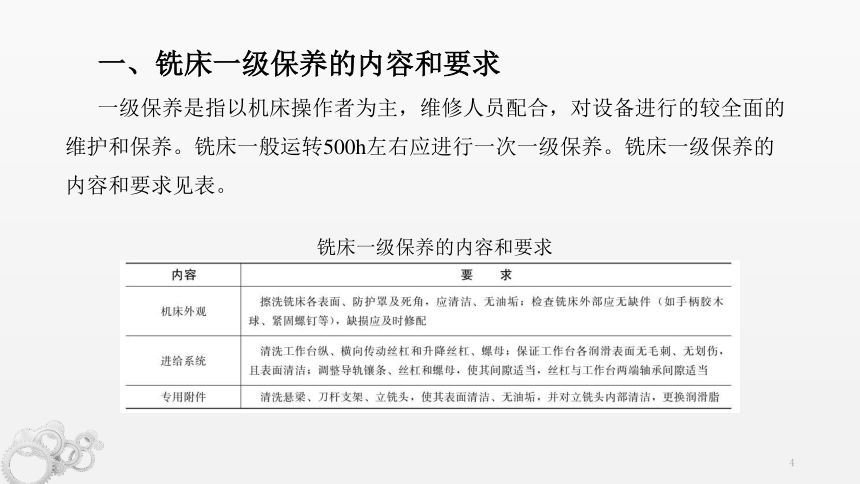

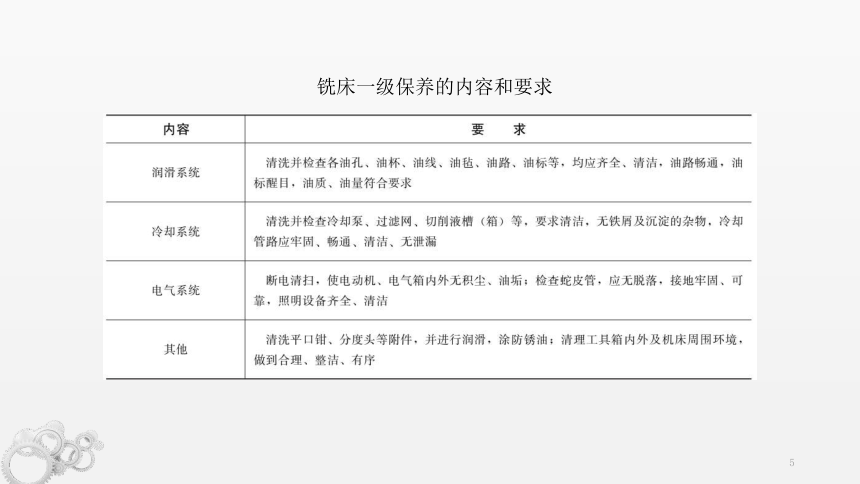

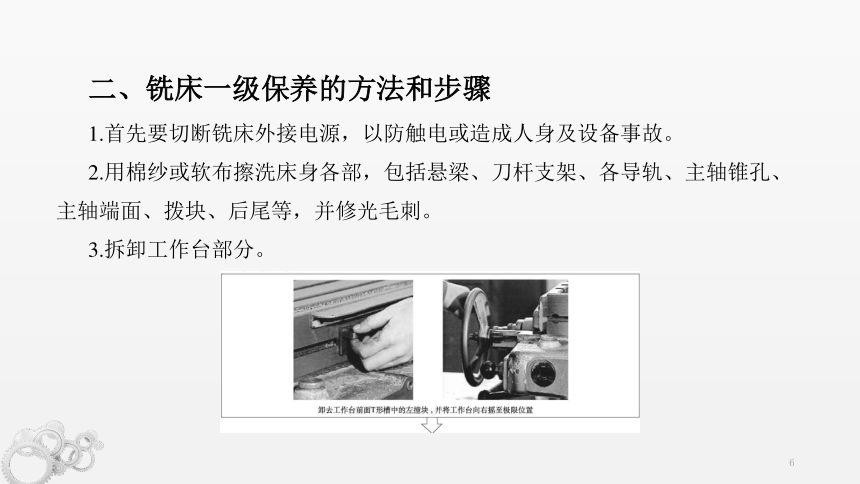

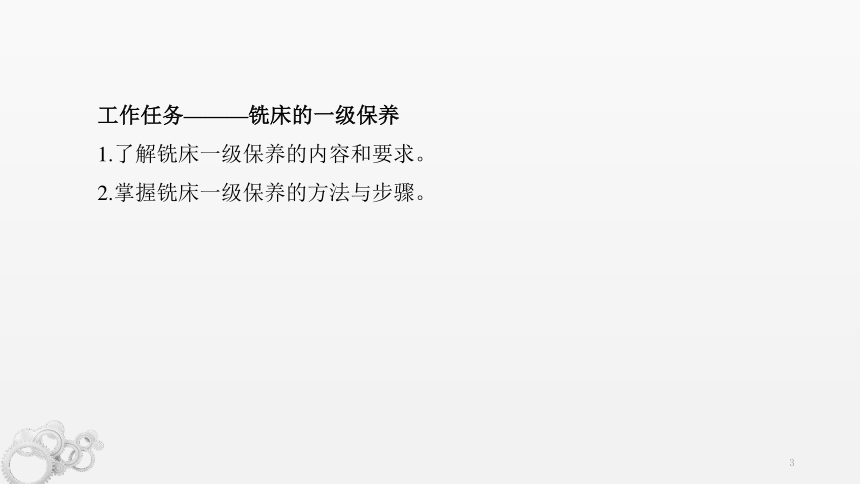

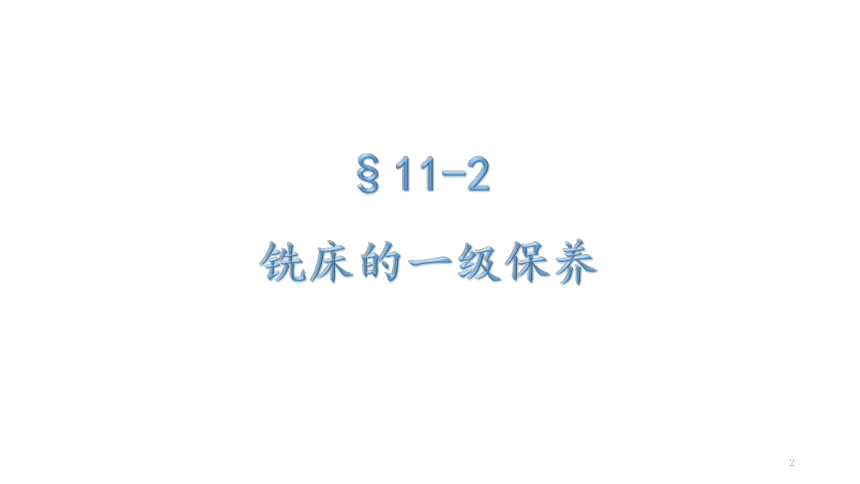

课题十一铣床的常规调整和一级保养§11-1铣床的常规调整§11-2铣床的一级保养§11-2铣床的一级保养工作任务———铣床的一级保养1.了解铣床一级保养的内容和要求。2.掌握铣床一级保养的方法与步骤。一、铣床一级保养的内容和要求一级保养是指以机床操作者为主，维修人员配合，对设备进行的较全面的维护和保养。铣床一般运转500h左右应进行一次一级保养。铣床一级保养的内容和要求见表。铣床一级保养的内容和要求铣床一级保养的内容和要求二、铣床一级保养的方法和步骤1.首先要切断铣床外接电源，以防触电或造成人身及设备事故。2.用棉纱或软布擦洗床身各部，包括悬梁、刀杆支架、各导轨、主轴锥孔、主轴端面、拨块、后尾等，并修光毛刺。3.拆卸工作台部分。4.清洗卸下的各个零件，并修光毛刺。5.清洗工作台鞍座内部零件、油槽、油路、油管，并检查手拉油泵、油管等是否畅通。6.检查工作台各部无误后，按与拆卸时相反的步骤进行安装。工作台两端的组装顺序如图所示。工作台左端组装顺序示意图1—手轮 2—紧固螺母 3—刻度盘 4—离合器 5—螺母6—止退垫圈 7—推力球轴承组件工作台右端组装顺序示意图1—端盖 2—螺母 3—螺钉 4—推力球轴承组件 5—右端轴承支架7.调整镶条与导轨、推力球轴承与丝杠之间的间隙以及丝杠与螺母之间的间隙，使其运转正常。8.拆卸工作台鞍座上的油毡、横向导轨上的镶条、丝杠，并修光毛刺后涂油复位安装。调整镶条松紧使工作台横向移动时松紧适当、灵活正常。9.上下移动升降台，清洗升降丝杠、垂直导轨和镶条，修光毛刺并涂油调整，使其移动正常。10.拆下电动机防护罩，擦拭电动机，清洗冷却油泵过滤网，清扫电气箱、蛇皮管，并检查是否安全可靠。11.擦洗附件及整机外观，检查各传动部分、润滑系统、冷却系统确实无误后，先手动后机动试车，使机床正常运转。
