(共21张PPT)

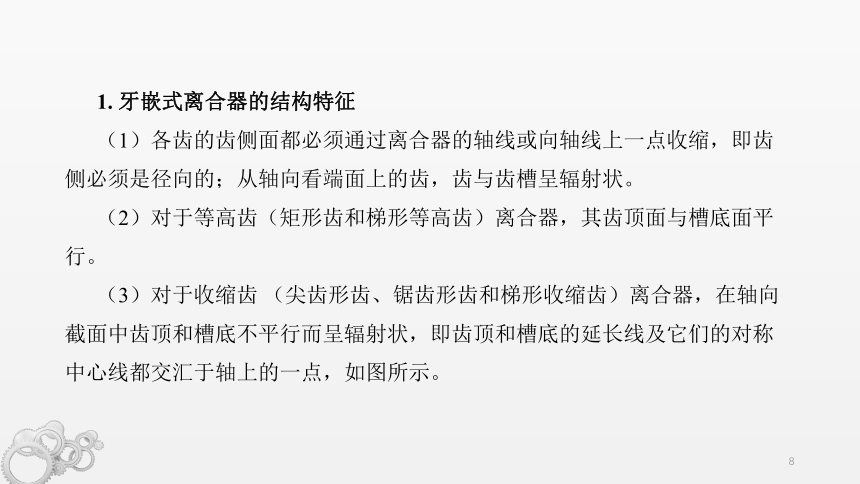

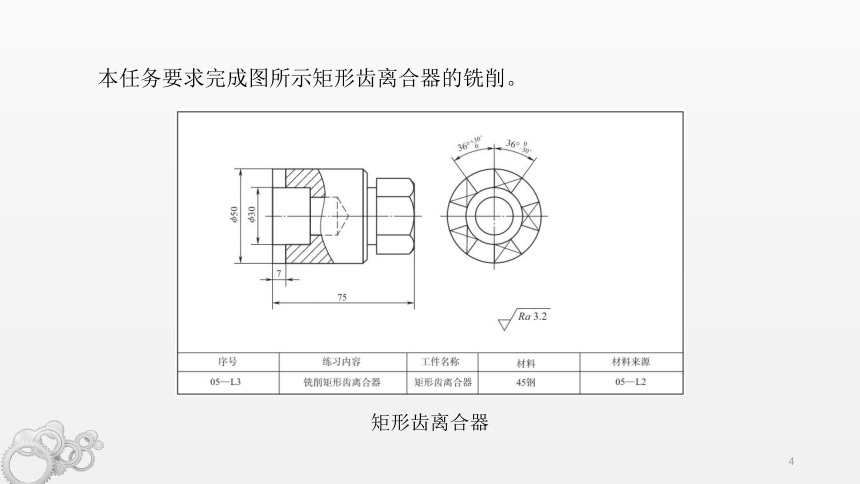

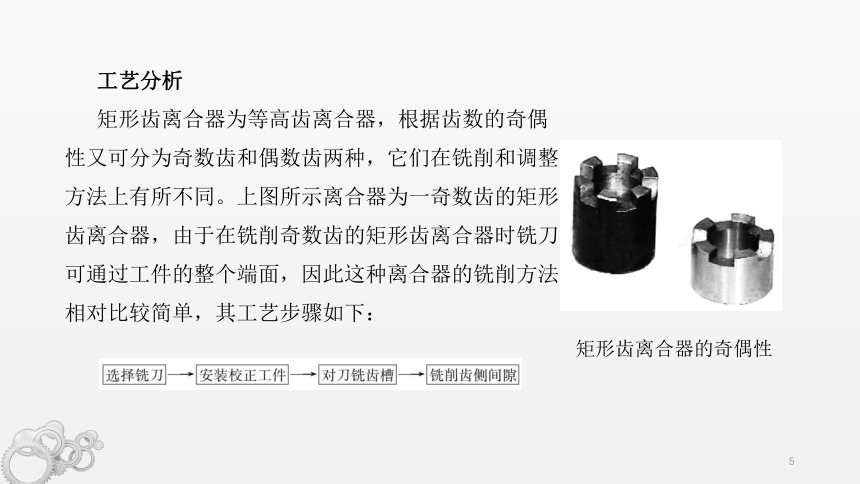

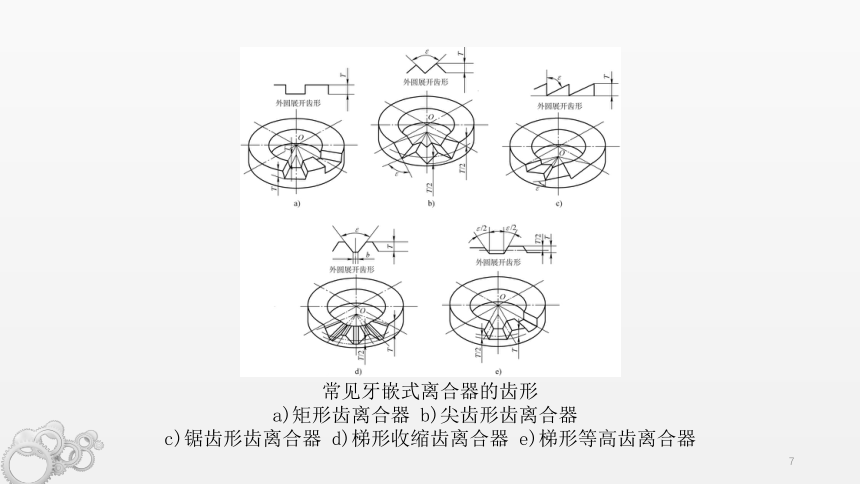

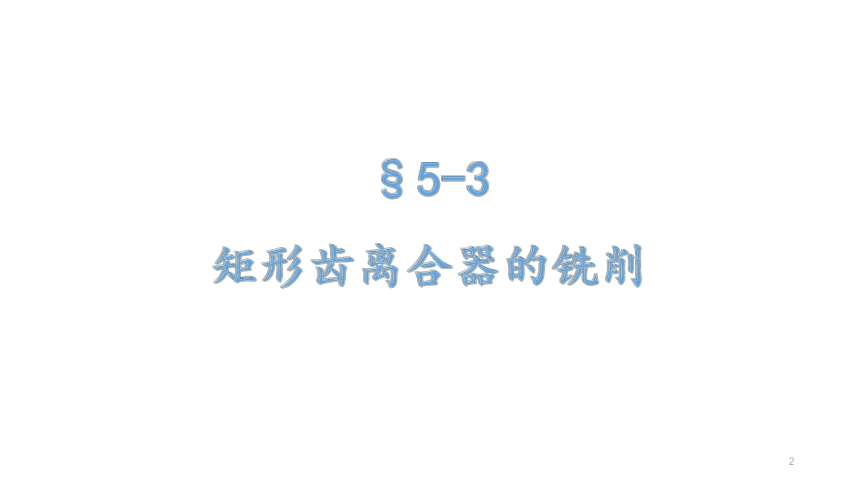

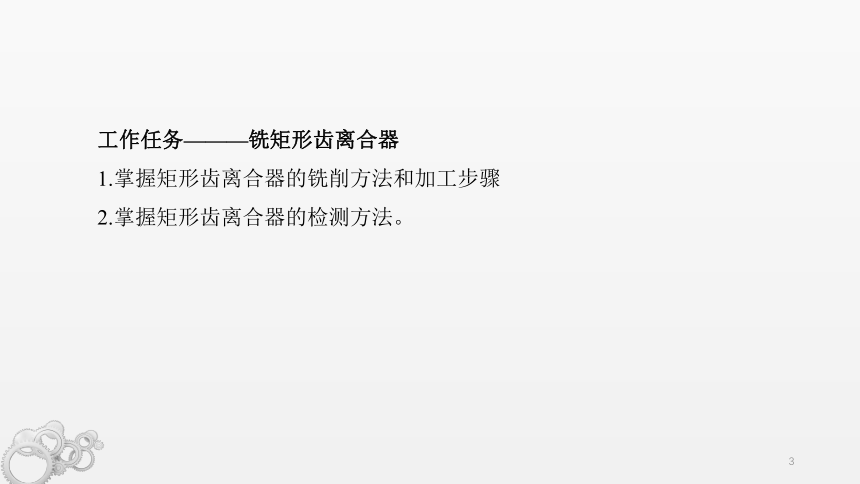

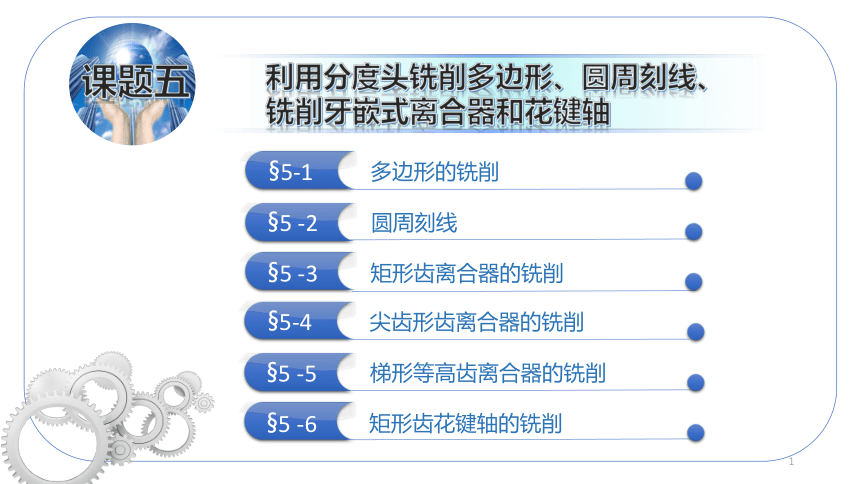

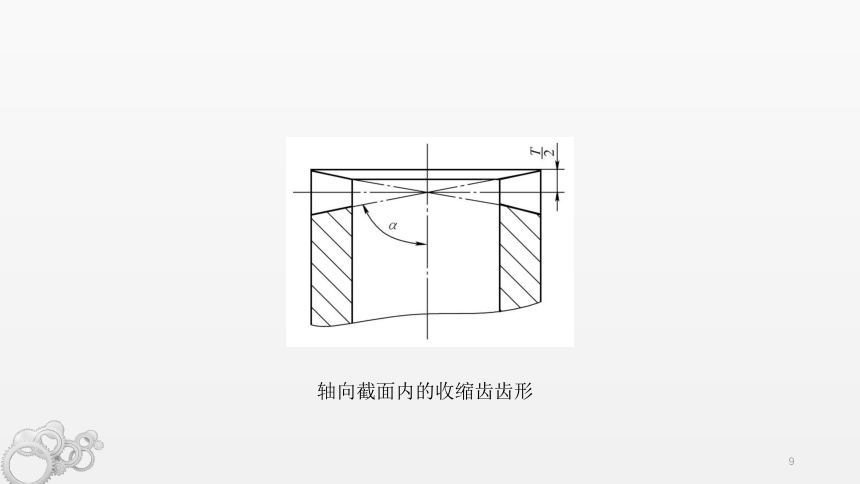

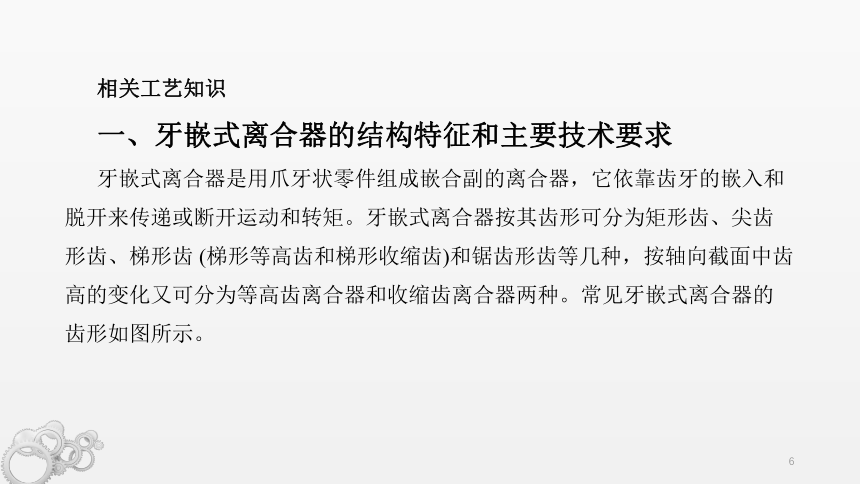

课题五利用分度头铣削多边形、圆周刻线、铣削牙嵌式离合器和花键轴§5-4尖齿形齿离合器的铣削§5-5梯形等高齿离合器的铣削矩形齿花键轴的铣削§5-6§5-1多边形的铣削§5-2圆周刻线矩形齿离合器的铣削§5-3§5-3矩形齿离合器的铣削工作任务———铣矩形齿离合器1.掌握矩形齿离合器的铣削方法和加工步骤2.掌握矩形齿离合器的检测方法。本任务要求完成图所示矩形齿离合器的铣削。矩形齿离合器工艺分析矩形齿离合器为等高齿离合器，根据齿数的奇偶性又可分为奇数齿和偶数齿两种，它们在铣削和调整方法上有所不同。上图所示离合器为一奇数齿的矩形齿离合器，由于在铣削奇数齿的矩形齿离合器时铣刀可通过工件的整个端面，因此这种离合器的铣削方法相对比较简单，其工艺步骤如下：矩形齿离合器的奇偶性相关工艺知识一、牙嵌式离合器的结构特征和主要技术要求牙嵌式离合器是用爪牙状零件组成嵌合副的离合器，它依靠齿牙的嵌入和脱开来传递或断开运动和转矩。牙嵌式离合器按其齿形可分为矩形齿、尖齿形齿、梯形齿 (梯形等高齿和梯形收缩齿)和锯齿形齿等几种，按轴向截面中齿高的变化又可分为等高齿离合器和收缩齿离合器两种。常见牙嵌式离合器的齿形如图所示。常见牙嵌式离合器的齿形a)矩形齿离合器 b)尖齿形齿离合器c)锯齿形齿离合器 d)梯形收缩齿离合器 e)梯形等高齿离合器1. 牙嵌式离合器的结构特征（1）各齿的齿侧面都必须通过离合器的轴线或向轴线上一点收缩，即齿侧必须是径向的；从轴向看端面上的齿，齿与齿槽呈辐射状。（2）对于等高齿（矩形齿和梯形等高齿）离合器，其齿顶面与槽底面平行。（3）对于收缩齿（尖齿形齿、锯齿形齿和梯形收缩齿）离合器，在轴向截面中齿顶和槽底不平行而呈辐射状，即齿顶和槽底的延长线及它们的对称中心线都交汇于轴上的一点，如图所示。轴向截面内的收缩齿齿形2. 牙嵌式离合器的主要技术要求牙嵌式离合器一般都是成对使用的。为了保证准确啮合，获得一定的运动传递精度和可靠地传递转矩，两个相互配合的离合器必须同轴，齿形必须吻合，齿形角必须一致。牙嵌式离合器的主要技术要求如下：（1）齿形准确。包括齿形角、槽底的倾角和齿槽深等。（2）同轴精度高。齿形的轴线（汇交轴）应与离合器装配基准孔轴线重合 (偏移要小)。（3）等分精度高。包括对应齿侧的等分性和齿形所占圆心角的一致性。（4）表面粗糙度值小。牙嵌式离合器的齿侧面是工作表面，其表面粗糙度Ra值一般为3.2μm，甚至1.6μm。（5）齿部强度高，齿面耐磨性好。二、牙嵌式离合器的铣削方法在铣床上铣削牙嵌式离合器时，通常工件装夹在分度头的三爪自定心卡盘内，工件轴线应与分度头主轴轴线重合。铣削牙嵌式离合器时，主要根据齿槽形状选择铣刀：铣削矩形齿离合器选用三面刃铣刀或立铣刀；铣削尖齿形齿离合器选用对称双角铣刀；铣削锯齿形齿离合器选用单角铣刀；铣削梯形收缩齿离合器选用梯形槽成形铣刀；铣削梯形等高齿离合器则选用专用铣刀（常用三面刃铣刀或双角铣刀按要求改制）。铣收缩齿离合器时分度头主轴倾斜角工艺过程1. 铣刀的选择矩形齿离合器一般选用三面刃铣刀（或立铣刀）铣削，其直径D在满足切深的情况下可取小些，以减小铣刀跳动量。但铣刀的宽度L（或立铣刀的直径d）应略小于齿槽的小端宽度，如图所示。铣刀的选择L(或d)值按下式计算：式中L(d)——铣刀宽度 (或直径)，mm；β——离合器齿槽角，(°)；d1——离合器齿圈内径，mm；z——离合器齿数。2. 工件的装夹与校正工件在分度头上采用三爪自定心卡盘装夹，装夹时应通过校正使工件的径向圆跳动和轴向圆跳动符合要求，并在工件的端面划出中心线，如图所示。若在卧式铣床上加工，则将分度头主轴调整为与工作台面垂直。工件的装夹与校正3. 对中与铣削齿槽按划线将三面刃铣刀的一侧面刃对正工件中心或采用侧面擦刀法对中心，如图所示。侧面擦刀法对中心铣削第一刀奇数齿离合器的铣削顺序4. 铣削齿侧间隙铣削齿侧间隙的方法有偏移中心法和偏转角度法两种。（1）偏移中心法这种方法只用于精度要求不高的工件，其方法是在铣刀对中心时将三面刃铣刀的侧面刃向齿侧方向偏过工件中心0.2~0.3mm，这样铣后的离合器齿变小，嵌合时就产生了间隙。但由于齿侧不通过工件中心，工作时齿侧接触面积减小，影响其承载能力。用偏移中心法铣削齿侧间隙（2）偏转角度法这种方法适用于精度要求较高的离合器加工，其方法是铣完全部齿槽后，将工件按图样要求转过一个很小的角度Δθ(2°~4°)，再对各齿齿侧铣削一次，使齿侧产生间隙，而齿侧仍然通过工件的中心。用偏转角度法铣削齿侧间隙5. 矩形齿离合器的检测矩形齿离合器的齿槽深度、齿的等分性可直接用游标卡尺分别测量齿顶到槽底的距离和每个齿的大端弦长是否相等。对于离合器的接触齿数和贴合情况，可将一对离合器套在标准心轴上，嵌合后用塞尺或涂色法检测其贴合齿数和贴合面积，一般接触齿数不得少于总齿数的一半，贴合面积不应少于60%。表面粗糙度用目测法或标准样块对比检测。矩形齿离合器的检测a)测量齿顶到槽底的距离 b)测量各齿大端弦长 c)检测贴合齿数和贴合面积
