(共10张PPT)

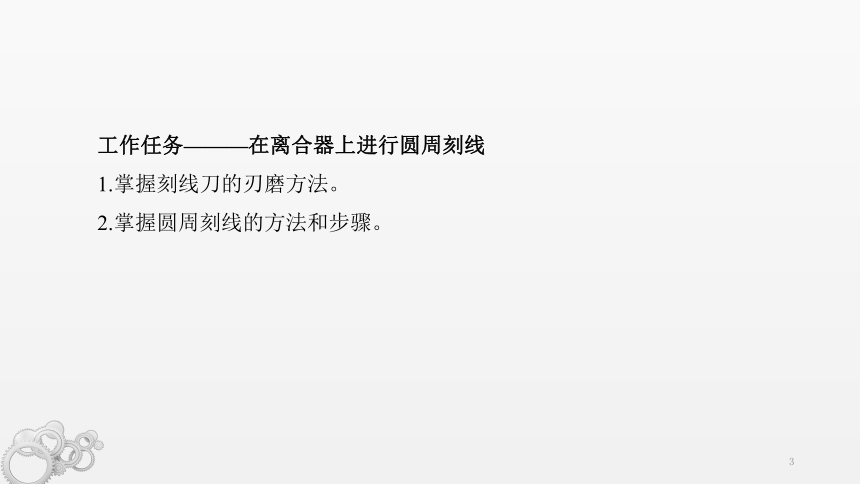

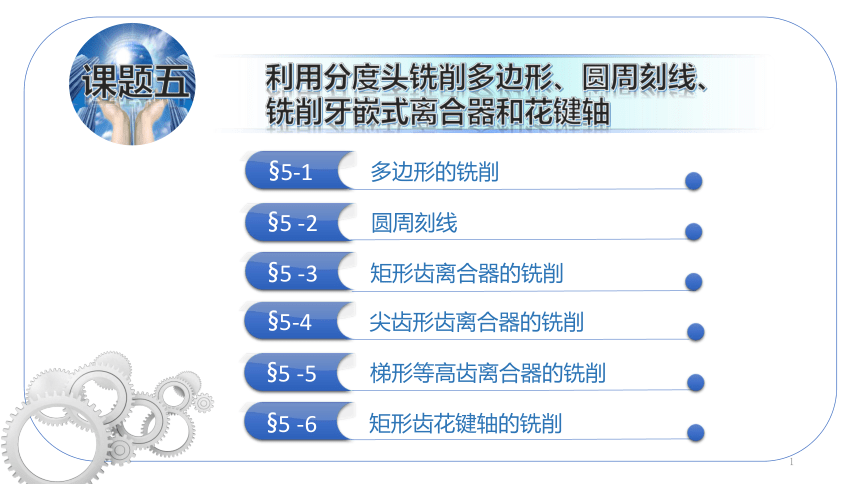

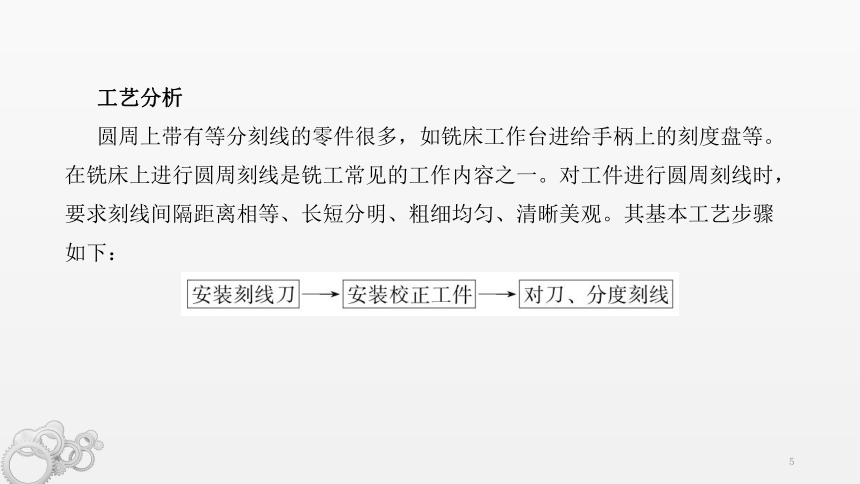

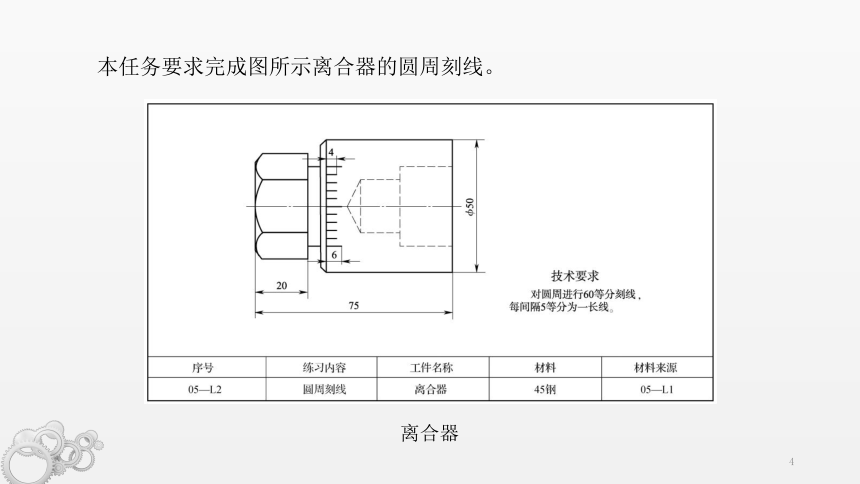

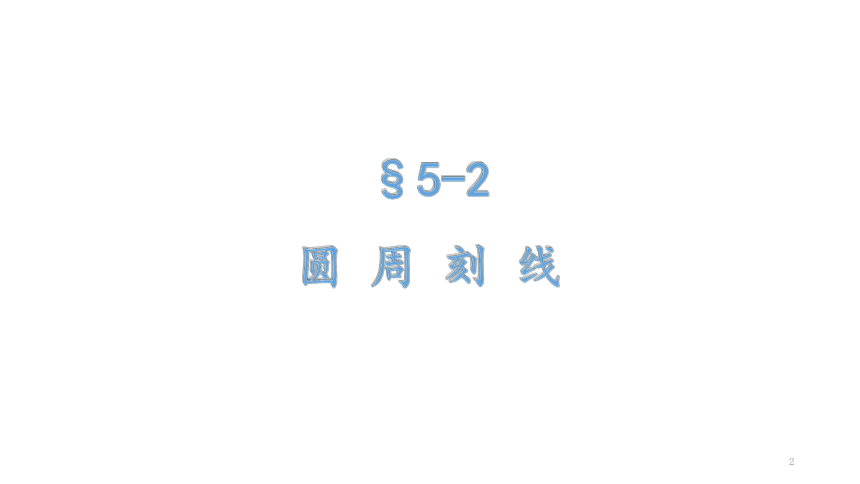

课题五利用分度头铣削多边形、圆周刻线、铣削牙嵌式离合器和花键轴§5-4尖齿形齿离合器的铣削§5-5梯形等高齿离合器的铣削矩形齿花键轴的铣削§5-6§5-1多边形的铣削§5-2圆周刻线矩形齿离合器的铣削§5-3§5-2圆 周 刻 线工作任务———在离合器上进行圆周刻线1.掌握刻线刀的刃磨方法。2.掌握圆周刻线的方法和步骤。本任务要求完成图所示离合器的圆周刻线。离合器工艺分析圆周上带有等分刻线的零件很多，如铣床工作台进给手柄上的刻度盘等。在铣床上进行圆周刻线是铣工常见的工作内容之一。对工件进行圆周刻线时，要求刻线间隔距离相等、长短分明、粗细均匀、清晰美观。其基本工艺步骤如下：相关工艺知识 刻线刀及其刃磨刻线刀通常用高速钢刀条或废旧的立铣刀、锯片铣刀磨制而成。刻线刀的形状和刃磨方法如下。工艺过程1. 刻线刀的安装用高速钢刀条磨成的刻线刀，可用专用的紧刀垫圈安装；用立铣刀或锯片铣刀改磨的刻线刀，与铣刀原来的安装方法相同。刻线刀安装要牢固，安装后刻线刀的基面应垂直于刻线进给方向。安装好后应注意锁紧主轴并切断电源，以免刻线时主轴发生转动。刻线刀的安装2. 工件的装夹与校正如图所示，工件在分度头上用三爪自定心卡盘水平装夹，在立式铣床上采用工作台纵向进给的方式进行圆周刻线。装夹工件时应对工件的径向圆跳动进行校正，以免刻出的刻线深浅不一、粗细不均。圆周刻线时工件的装夹与校正3. 对刀、 刻线（1）计算分度手柄转数。，即每刻完一条线，分度手柄应在66孔圈上转过44个孔距。（2）划线对中心。在工件圆周和端面上划出中心线，使刻线刀刀尖对准工件中心线后，紧固工作台横向进给机构。（3）调整刻线长度。使刻线刀刀尖对正工件的端面，然后根据图零件图所示的尺寸，将工作台纵向进给手柄的刻度盘 “对零”锁紧，并在相应移动4mm的刻度上做好标记(6mm为一整圈，正好回到零位)。（4）刻线。调整工作台使刀尖轻轻划到工件表面上后，退出工件，上升工作台0.1~0.15mm，试刻后视线条清晰程度对刻线深度做适当调整，刻完所有线条。通常刻线深度控制在0.2~0.5mm 。圆周刻线对刀与刻法
