模块五
常用图像视频设备的使用与维护
《常用办公自动化设备使用与维护》

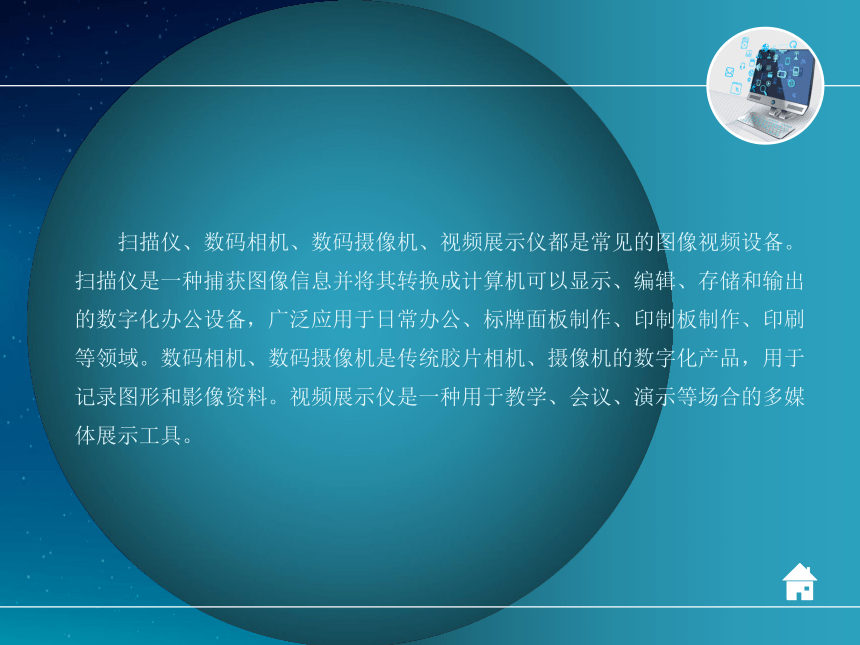

扫描仪、数码相机、数码摄像机、视频展示仪都是常见的图像视频设备。扫描仪是一种捕获图像信息并将其转换成计算机可以显示、编辑、存储和输出的数字化办公设备，广泛应用于日常办公、标牌面板制作、印制板制作、印刷等领域。数码相机、数码摄像机是传统胶片相机、摄像机的数字化产品，用于记录图形和影像资料。视频展示仪是一种用于教学、会议、演示等场合的多媒体展示工具。
1
项目一　扫描仪

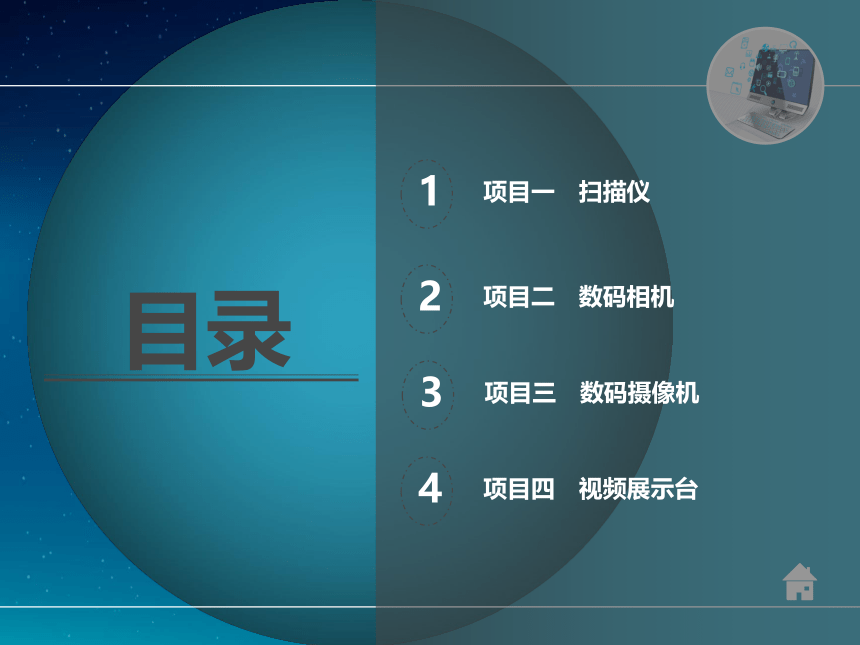

目录
2
项目二　数码相机
3
项目三　数码摄像机
4
项目四　视频展示台
项目一　扫　描　仪

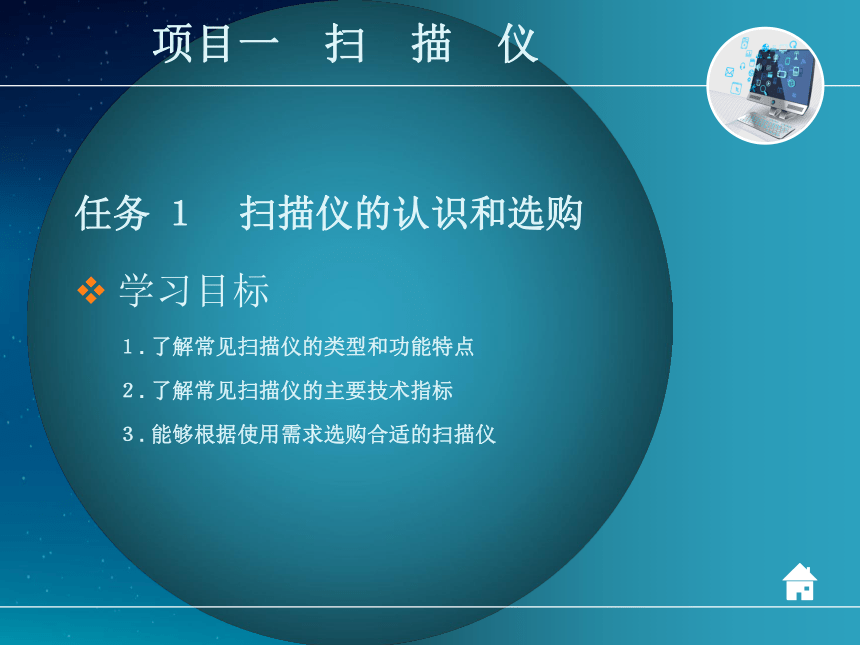

任务 １　扫描仪的认识和选购
学习目标
１. 了解常见扫描仪的类型和功能特点
２. 了解常见扫描仪的主要技术指标
３. 能够根据使用需求选购合适的扫描仪
项目一　扫　描　仪

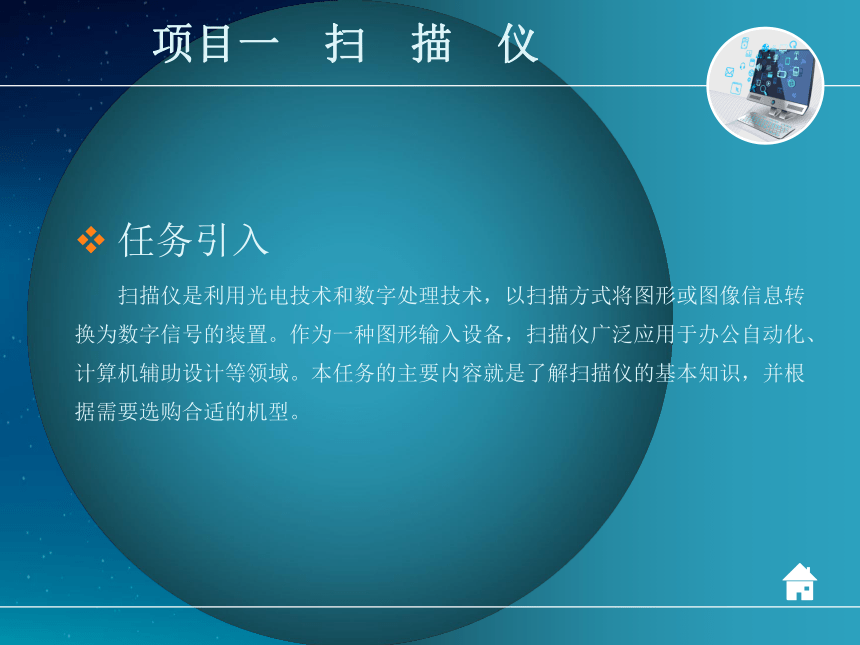

任务引入
扫描仪是利用光电技术和数字处理技术，以扫描方式将图形或图像信息转换为数字信号的装置。作为一种图形输入设备，扫描仪广泛应用于办公自动化、计算机辅助设计等领域。本任务的主要内容就是了解扫描仪的基本知识，并根据需要选购合适的机型。
项目一　扫　描　仪

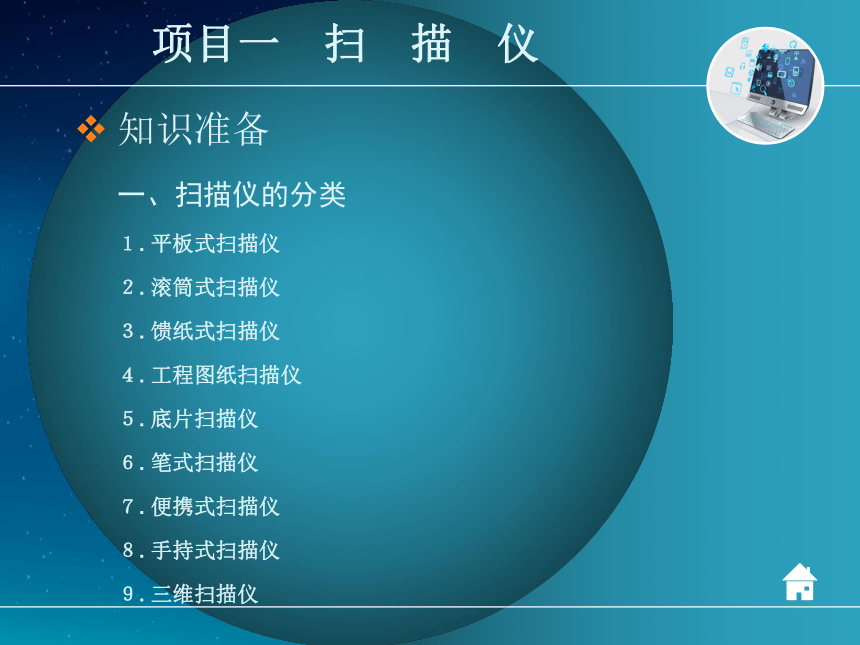

知识准备
一、扫描仪的分类
１. 平板式扫描仪
２. 滚筒式扫描仪
３. 馈纸式扫描仪
４. 工程图纸扫描仪
５. 底片扫描仪
６. 笔式扫描仪
７. 便携式扫描仪
８. 手持式扫描仪
９. 三维扫描仪
项目一　扫　描　仪

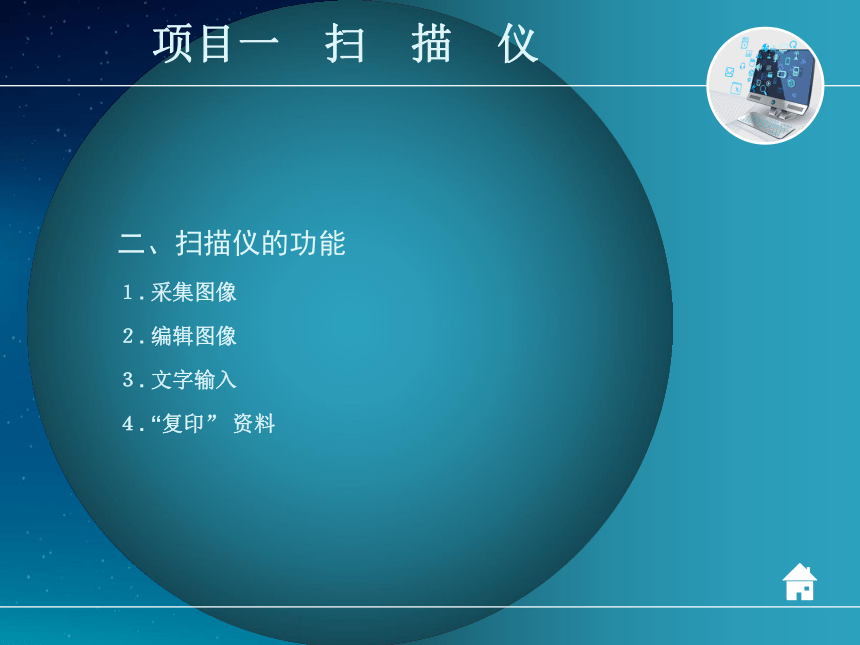

二、扫描仪的功能
１. 采集图像
２. 编辑图像
３. 文字输入
４. “复印” 资料
项目一　扫　描　仪

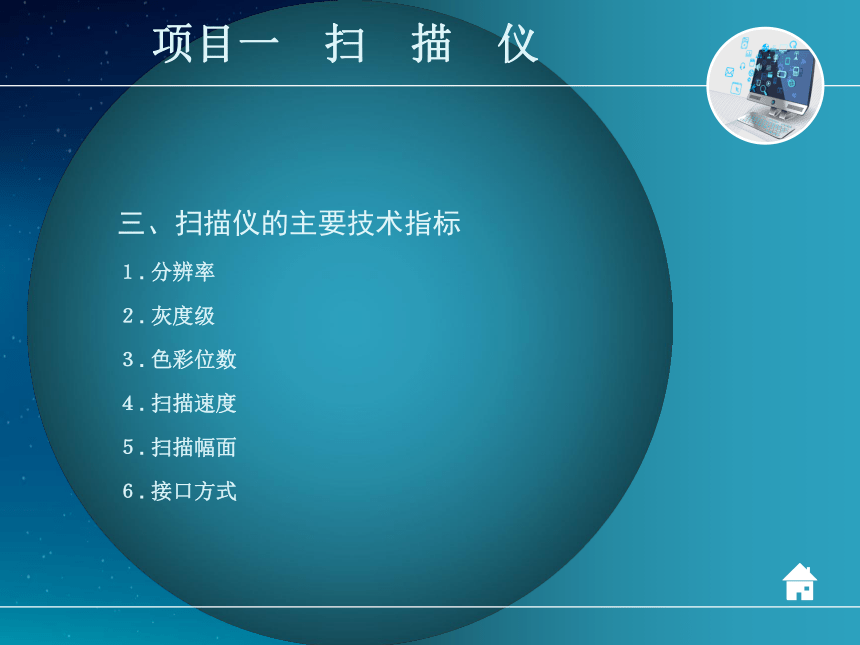

三、扫描仪的主要技术指标
１. 分辨率
２. 灰度级
３. 色彩位数
４. 扫描速度
５. 扫描幅面
６. 接口方式
项目一　扫　描　仪

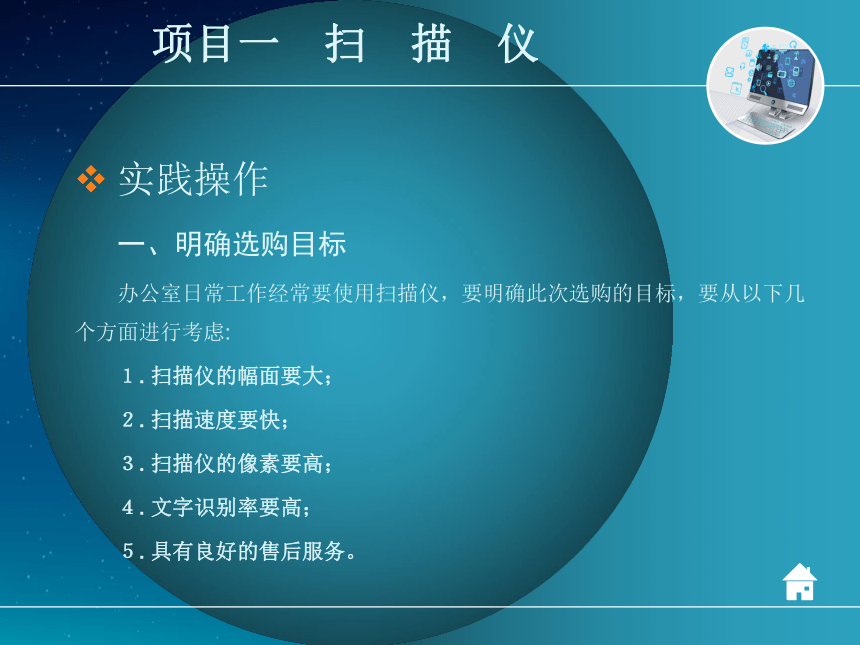

实践操作
一、明确选购目标
办公室日常工作经常要使用扫描仪，要明确此次选购的目标，要从以下几个方面进行考虑:
１. 扫描仪的幅面要大；
２. 扫描速度要快；
３. 扫描仪的像素要高；
４. 文字识别率要高；
５. 具有良好的售后服务。
项目一　扫　描　仪

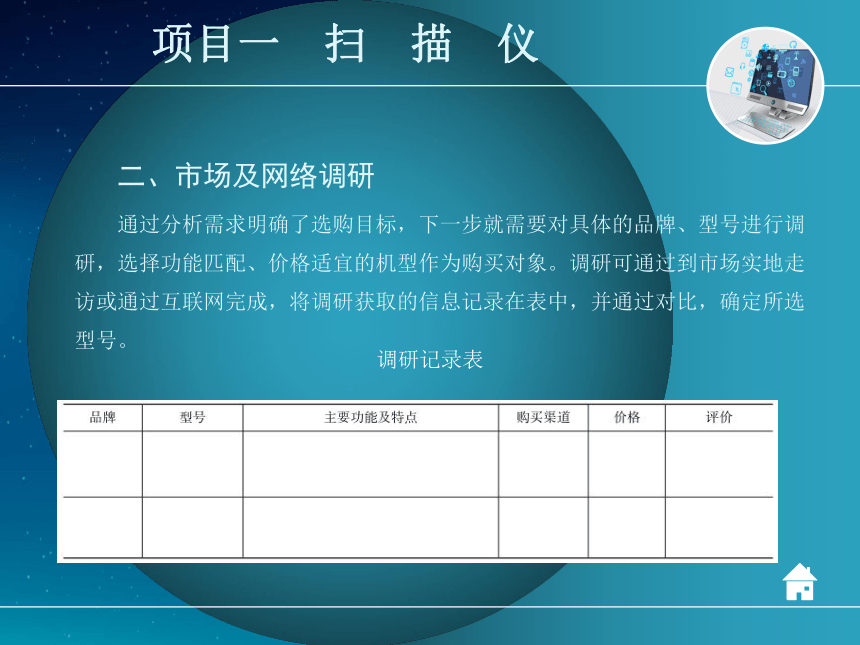

二、市场及网络调研
通过分析需求明确了选购目标，下一步就需要对具体的品牌、型号进行调研，选择功能匹配、价格适宜的机型作为购买对象。调研可通过到市场实地走访或通过互联网完成，将调研获取的信息记录在表中，并通过对比，确定所选型号。
调研记录表
项目一　扫　描　仪

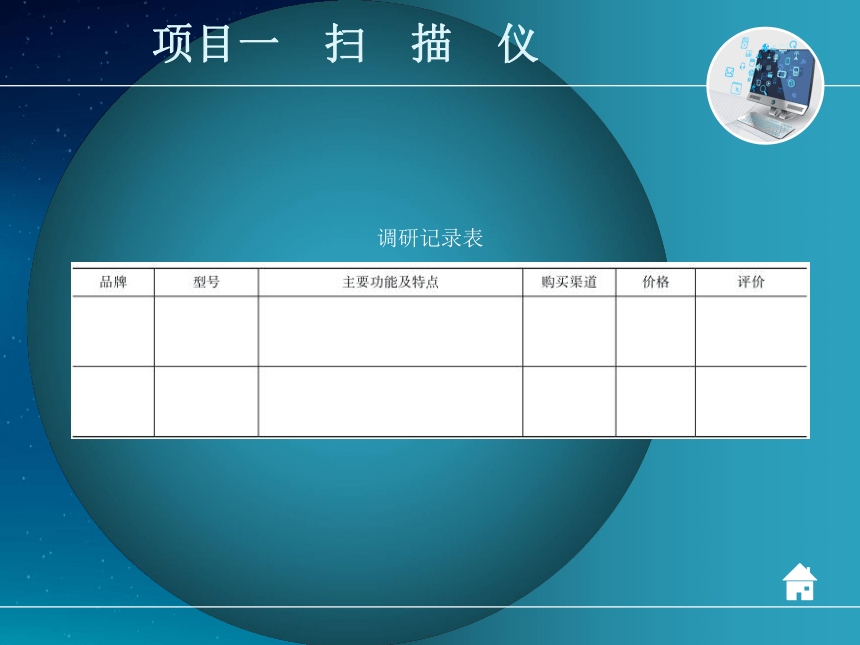

调研记录表
项目一　扫　描　仪

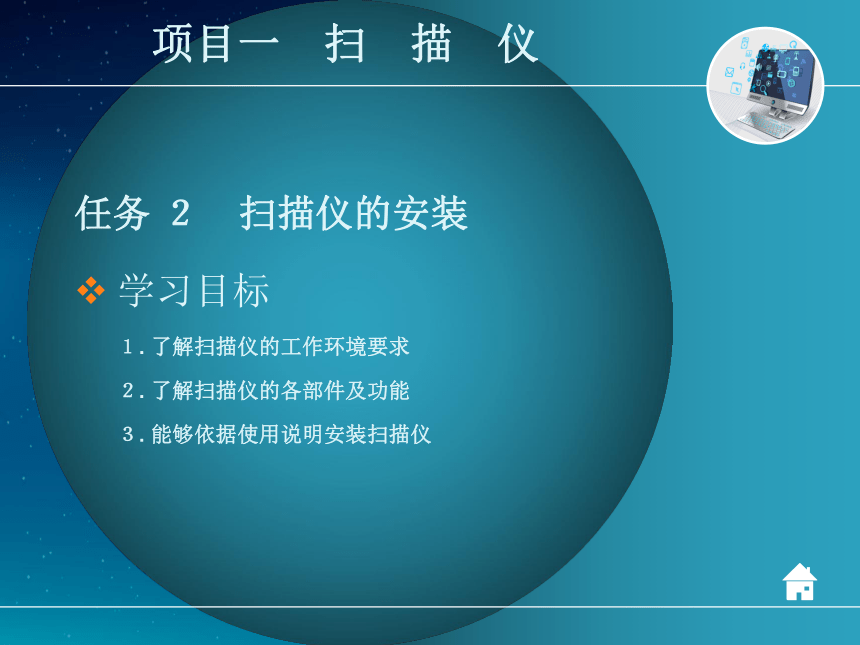

任务 ２　扫描仪的安装
学习目标
１. 了解扫描仪的工作环境要求
２. 了解扫描仪的各部件及功能
３. 能够依据使用说明安装扫描仪
项目一　扫　描　仪
任务引入
扫描仪的安装分为硬件连接和软件安装两个部分。通常情况下，先连接硬件，然后再安装软件，其安装过程中可参考相应的使用手册。本任务以 Epson Perfection V330扫描仪为例，完成设备的安装。
项目一　扫　描　仪
知识准备
要安装扫描仪，首先要对扫描仪的安装环境进行了解，并对扫描仪各部件的名称有个初步的了解。
一、扫描仪的环境选择
１. 不要将扫描仪放置在不稳定的表面或接近辐射或热源的地方；
２. 将扫描仪放置在平稳、稳定的平面上；
３. 在扫描仪四周留有足够的空间以便操作或维修；
４. 避免在温度或湿度剧烈变化的地方使用或放置扫描仪；
５. 扫描仪远离阳光直射、强光、热源、潮湿或多尘的地方；
６. 避免遭受极端环境，超过一定范围的温度、湿度都会影响器件的工作精度。过冷、过热、污染等极端的外界环境会对扫描仪产生一定的不良影响。
项目一　扫　描　仪
二、扫描仪各部件及按钮名称
１. 扫描仪各部件名称如图所示。
Epson Perfection V330 扫描仪
１—扫描仪上盖　２—文稿垫　３—文稿台　４—扫描头 ( 在文稿台里面)
５—ＵＳＢ 接口　６—电源插口
项目一　扫　描　仪
２. 扫描仪按钮名称如图所示。
Epson Perfection V330 扫描仪按钮
１—电子邮件按钮　２—ＰＤＦ 按钮
３—复印按钮　４—电源和启动按钮　５—状态指示灯
项目一　扫　描　仪
三、指示灯的状态及功能
Epson Perfection V330 扫描仪状态指示灯位于启动 按钮和 ＰＤＦ 按钮之间。其颜色、状态及含义见表。
Epson Perfection V330扫描仪状态指示灯
项目一　扫　描　仪
四、按钮的功能
Epson Perfection V330 按钮的功能见表。
Epson Perfection V330 扫描仪按钮的功能
项目一　扫　描　仪
实践操作
现以 Epson Perfection V330 扫描仪为例，对扫描仪的安装进行说明。
一、扫描仪的硬件连接
１. 连接电源
连接电源
项目一　扫　描　仪
２.连接 USB 数据线
连接 USB 数据线
项目一　扫　描　仪
二、扫描仪的软件安装
在屏幕指示前，不连接 USB 数据线
放入光盘
项目一　扫　描　仪
开始连接与安装
允许访问 Epson 应用程序
项目一　扫　描　仪
三、扫描仪的锁定和解锁
扫描仪使用安全锁的目的是防止扫描仪在运输或搬运途中灯管滑动，打开或锁上安全锁方法，因扫描仪类型不同而不同。
１. 锁上安全锁
２. 打开安全锁
锁上安全锁
打开安全锁
项目一　扫　描　仪
相关知识
手持扫描仪的安装
首先将 USB 数据线的设备接口端与扫描仪相连，然后将 USB数据线的主机接口端与计算机相连。最后开机，扫描仪即可正常工作。
NLS-HR200手持扫描仪
项目一　扫　描　仪
任务 ３　扫描仪的使用
学习目标
能够正确使用扫描仪扫描各种文档
项目一　扫　描　仪
任务引入
只有充分掌握扫描仪使用方法，才能更好地发挥设备应有的作用。扫描仪能将图片、文稿、照片、胶片、图纸等图形文件输入计算机，与打印机和调制解调器配合可实现复印和发传真功能，由于普及型扫描仪的售价已降至千元以下，使扫描仪逐步成为办公、工程设计、艺术设计以及家庭用户不可缺少的计算机设备。本任务的主要内容就是练习使用扫描仪。
项目一　扫　描　仪
知识准备
一、扫描前的设置
１. 设定扫描图像的类型 ( RGB、灰阶、CMYK、黑白二值等) ；
２. 设定扫描分辨率；
３. 调整图像尺寸；
４. 扫描范围设置 ( 固定尺寸、固定长宽比例) ；
５. 设置测量单位 ( 厘米、英寸、像素) ；
６. 设置图像校正工具。
项目一　扫　描　仪
二、扫描仪在使用过程中的注意事项
１. 扫描仪要摆放在平整、没有震动的地方。这样当扫描仪电机工作时不会有额外的负荷，可以保证达到理想的垂直分辨率。
２. 第一次使用扫描仪前，一定要先开锁，并且保证电源开关置于 “ OFF” 状态，才能插入电源插头。扫描仪如需长途搬运时，必须先用锁定装置重新锁定。
３. 保持扫描仪玻璃的干净，它关系到扫描仪的精度和识别率。一旦发现玻璃上有灰尘，就应及时清理。由于扫描仪在工作中会产生静电，从而吸附大量灰尘进入机体影响镜组的工作，因此，不要用容易掉渣的织物来覆盖 ( 如绒制品、棉织品等) ，可以用丝绸或蜡染布等进行覆盖，房间保持适当的湿度可以避免灰尘对扫描仪的影响。
项目一　扫　描　仪
４. 把要扫描的图像摆放在起始线的中央，这样可以最大限度地减少由于光学透镜导致失真。
５. 不宜用超过扫描仪光学分辨率的精度进行扫描，因为这样做不但对输出效果的改善并不明显，还会大量消耗计算机的资源。
６. 保存图像推荐选用 JPG 格式，压缩比为原图像大小的 75％ ~ 85％ ，过小会严重丢失图像的信息，出现失真。
７. 一旦扫描仪通电后，禁止热插拔 SCSI、EPP 接口的电缆，这样会损坏扫描仪或计算机，USB接口则支持热插拔。
项目一　扫　描　仪
８. 扫描仪在工作时不要中途切断电源，一般要等到扫描仪的镜组完全归位后再切断电源，这对扫描仪电路芯片的正常工作是非常有好处的。
９. 一些扫描仪在设计上并没有完全切断电源的开关，不使用时，扫描仪的灯管依然是亮着的，由于扫描仪灯管也是消耗品，所以在不使用时应切断电源。
１０. 由于一些 CCD 的扫描仪可以扫小型立体物品，所以在扫描时应当注意: 放置锋利物品 ( 包括反射稿上的订书针) 时不要随便移动以免划伤玻璃； 放下上盖时不要用力过猛，以免打碎玻璃。
１１. 扫描仪应该摆放在远离窗户的地方，因为窗户附近的灰尘比较多，而且会受到阳光的直射，会降低塑料部件的使用寿命。
项目一　扫　描　仪
实践操作
一、放置文稿或照片
打开扫描仪盖
安装文稿垫
项目一　扫　描　仪
放置文稿或照片
轻轻合上文稿盖
项目一　扫　描　仪
拉开文稿盖
将扫描仪盖放在旁边
项目一　扫　描　仪
二、启动扫描功能
启动扫描功能可以有两种模式，一种是利用扫描仪上的按钮，另一种是利用 Epson Scan软件。
三、选择扫描模式
全自动模式。
家庭模式。
办公模式。
专业模式。
项目一　扫　描　仪
四、扫描
１. 全自动模式下的扫描
启动全自动模式
自定义对话框
项目一　扫　描　仪
２. 家庭、办公、专业模式下的扫描
其基本操作步骤和全自动模式下基本相同，主要区别是，在上述第一步的操作中，需要按照软件所提供的参数进行相应的配置，不同模式下，可配置的选项各不相同。
“ 文件另存为” 对话框
扫描
项目一　扫　描　仪
相关知识
扫描仪使用过程中的技巧
１. 正确摆放扫描对象
２. 选择合适的分辨率
３. 最好进行预扫
４. 选择合适的扫描类型
５. 正确扫描文稿
６. 调整好亮度和对比度
项目一　扫　描　仪
任务 ４　扫描仪的维护和保养
学习目标
１. 能够解决扫描仪使用过程中的常见故障
２. 能够完成扫描仪的清洁等工作
３. 了解扫描仪日常维护的基本知识
项目一　扫　描　仪
任务引入
扫描仪是光机电一体化的产品，所谓 “ 光机电一体化” 是指扫描仪主要由以下三个部分组成: 光学成像部分、机械传动部分和转换电路部分。扫描仪在使用的过程中，难免会出现故障，影响用户的使用。扫描仪使用一段时间后，有时会发现其在工作的时候，噪声比平时大了许多，而且由于长时间的使用，扫描仪机身会比较脏，这些问题都需要进行维护和清洁来解决。本任务的主要内容就是介绍扫描仪维护和保养工作。
项目一　扫　描　仪
知识准备
一、扫描仪常见问题及处理
１. 不能启动 Epson Scan
２. 按下扫描仪按钮没有启动正确的程序
３. 当转换成可编辑文本 (OCR) 扫描时字符识别度差
４. 扫描的颜色与原件颜色不同
项目一　扫　描　仪
二、清洁扫描仪
１. 清洁方法
２. 清洁扫描仪时的注意事项
三、更换扫描仪光源
光源亮度会随着使用时间的增长而减弱。如果光源破裂或变得太暗不能正常运行，则扫描仪停止工作，状态指示灯会迅速闪烁。发生这种情况时，必须让专业的维修人员更换整套光源。
项目一　扫　描　仪
相关知识
扫描仪的使用保养常识
１. 保护好光学部件
２. 最好预热
３. 不要频繁地开关机
４. 环境清洁
项目二　数 码 相 机
任务 １　数码相机的认识和选购
学习目标
１. 了解常见数码相机的类型和功能特点
２. 了解常见数码相机的主要技术指标
３. 能够根据实际需要选购合适的数码相机
４. 了解数码相机配件选购的基本知识
项目二　数 码 相 机
任务引入
数码相机诞生于 20 世纪 80 年代； 索尼公司于 1985 年研制出世界上第一台数码摄像机，随着数码影像技术的不断发展，数码相机、数码摄像机都已经成为现代办公、管理文档、家庭娱乐及进行专业制作不可缺少的设备之一。本任务的主要内容就是认识常见的数码相机，并以家庭娱乐需求为例，介绍如何选购合适的机型。
项目二　数 码 相 机
知识准备
数码相机是集光学、机械、电子一体化的产品。它集成了影像信息的转换、存储和传输等部件，具有数字化存取模式，与计算机交互处理和实时拍摄等特点。光线通过镜头或者镜头组进入相机，通过数码相机成像元件转化为数字信号，数字信号通过影像运算芯片储存在存储设备中。
一、数码相机的分类
１. 卡片式数码相机
２. 长焦式数码相机
３. 单反式数码相机
４. 微单数码相机
项目二　数 码 相 机
二、数码相机的主要技术指标
１. 光圈
２. 快门
３. CCD（CMOS）尺寸
４. 光学变焦
５. 像素
６. ISO 值
７. 手动功能
８. 景深
项目二　数 码 相 机
实践操作
一、明确选购目标
当今社会已进入到信息时代，为了将日常生活美好的瞬间记录下来，离不开数码相机和数码摄像机 ( DV) ，在经济条件允许的情况下，不要盲目地追求高像素，以实用为最好。使用数码相机的目标是为了家庭娱乐，此次选购的目标，要从以下几个方面进行考虑:
１. 用于家庭生活娱乐；
２. 需要价格在 30000~ 5000元的；
３. 需要像素在 2000万以上的；
４. 需要 50 点以上的自动对焦；
５. 良好的售后服务。
项目二　数 码 相 机
二、市场及网络调研
通过分析需求明确了选购目标，下一步就需要对具体的品牌、型号进行调研，选择功能匹配、价格适宜的机型作为购买对象。调研可通过到市场实地走访或通过互联网完成，将调研获取的信息记录在表中，并通过对比，确定所选型号。
调研记录表
项目二　数 码 相 机
相关知识
数码相机配件的选购
１. 存储卡的选购
２. 电池的选购
项目二　数 码 相 机
任务 ２　数码相机的使用
学习目标
１. 了解数码相机的各部件名称和功能
２. 能够正确安装镜头、存储卡等组件
３. 能够根据使用需要对数码相机进行功能设定，并完成照片的拍摄
４. 了解数码相机使用和保管的基本知识
项目二　数 码 相 机
任务引入
要使用数码相机，就必须充分了解自己手中数码相机的各项性能，熟悉基本的操作方法。本任务的主要内容就是以尼康 7100 为例，练习使用数码相机进行拍摄。
项目二　数 码 相 机
知识准备
一、数码相机的各部件的功能
１. 尼康 7100 数码相机上面各部分名称及功能如图和表所示。
尼康 7100 数码相机上面各部分名称
项目二　数 码 相 机
尼康 7100 数码相机上面各部分名称
项目二　数 码 相 机
２. 尼康 7100 数码相机正面 / 侧面各部分功能如图和表所示。
尼康 7100数码相机正面 / 侧面各部分名称
项目二　数 码 相 机
尼康 7100数码相机正面 / 侧面各部分名称
项目二　数 码 相 机
３. 尼康 7100 数码相机正面 / 底部各部分功能如图和表所示。
尼康 7100 数码相机正面 / 底部各部分名称
项目二　数 码 相 机
尼康 7100 数码相机正面 / 底部各部分名称
项目二　数 码 相 机
二、模式拨盘及释放模式拨盘
１. 模式拨盘
２. 释放模式拨盘
模式拨盘
释放模式拨盘
项目二　数 码 相 机
实践操作
一、准备工作
１. 安装镜头，如图所示。
安装镜头
项目二　数 码 相 机
２. 插入存储卡，如图所示。
插入存储卡
项目二　数 码 相 机
二、基础拍摄
１. 检查电池电量和存储卡容量
开启照相机
检查电池电量
项目二　数 码 相 机
２. “即取即拍” 型拍摄 ( 和 模式)
剩余可拍张数
选择 或 模式
项目二　数 码 相 机
准备照相机
项目二　数 码 相 机
构图
半按快门
在取景器中查看指标
项目二　数 码 相 机
三、照片浏览及删除
１. 照片浏览
拍摄
按下 按钮
项目二　数 码 相 机
查看其他照片
查看其他照片信息
项目二　数 码 相 机
２. 删除照片
显示照片
删除照片
项目二　数 码 相 机
相关知识
数码相机使用和存放时应注意的事项
１. 妥善存放数码相机
２. 避免潮湿
３. 注意环境的温度
４. 注意防止烟尘
５. 远离静电和磁场
６. 防止剧烈震动
项目二　数 码 相 机
任务 ３　数码相机的维护和保养
学习目标
１. 能够处理数码相机使用中的常见问题
２. 能够正确完成数码相机的日常维护
项目二　数 码 相 机
任务引入
数码相机在使用过程中，常常遇到各式各样的问题，其中有些是较为简单的、可自行处理的故障，而有些则常常不是故障，而是使用方法有误或参数配置有误造成的，这些问题通常查阅说明书即可对症解决。本任务的主要内容就是解决使用数码相机过程中常见的各种问题，并学习维护和保养知识。
项目二　数 码 相 机
实践操作
一、常见问题的处理
数码相机的使用模式较多，可配置的参数通常也会较为复杂，在使用中，会遇到各种不同的问题，而这些问题常常并非是由于数码相机本身出现故障造成的，或通过简单处理即可解决。此时，应首先查阅说明书的相关章节，对照问题现象查找相应的解决方法。
项目二　数 码 相 机
二、照相机的清洁
１. 相机机身
２. 镜头、反光板和取景器
３. 显示屏
项目二　数 码 相 机
三、照相机的存放
１. 通风差或湿度超过 60％ 的地方；
２. 产生强电磁场的设备 ( 如电视机或收音机) 附近；
３. 温度高于 50℃ 或低于 － 10℃ 的场所。
项目二　数 码 相 机
相关知识
数码相机的保养和清洁
一、数码相机及电池保养应注意的事项
１. 避免跌落。
２. 保持干燥。
３. 避免温度骤变。
４. 远离强磁场。
５. 不要将镜头正对太阳，请勿长时间将镜头对准太阳或其他强光源。
６. 在取出电池或切断电源之前请关闭数码相机。
７. 保持镜头接点的清洁。
８. 切勿触摸快门帘幕: 快门帘幕特别薄且极易受损。
项目二　数 码 相 机
二、数码相机清洁时应注意的事项
清洁的部位及方法如下:
１. 清洁数码相机外部，使用软布轻轻擦拭数码相机机身表面。如果数码相机很脏，用中性洗涤剂将浸湿后，再拧干擦拭，最后用干布擦拭。
２. 清洁液晶屏和取景框，只能使用干净的软布轻轻擦拭。
３. 清洁数码相机存储卡槽及电池槽，使用软毛刷或吹气球进行清理内部灰尘。
４. 清洁镜头，先用吹气球吹去灰尘，再用专业镜头纸画圆擦拭。
项目二　数 码 相 机
在清洁数码相机的时候注意以下两点:
１. 不要使用苯或酒精及烈性溶液清洁数码相机；
２. 一定要在取出电池或拔下 AC 转接器后进行清洁。
项目三　数码摄像机
任务 １　数码摄像机的认识和选购
学习目标
１. 了解常见数码摄像机的类型和功能特点
２. 了解常见数码摄像机的技术指标
３. 能够根据使用需要选购合适的数码摄像机
项目三　数码摄像机
任务引入
索尼公司于 1985 年研制出世界上第一台数码摄像机，在近几十年的发展过程中，数码摄像机已步入数字时代，成为现代办公、管理文档、家庭娱乐乃至进行专业制作不可缺少的数字影像设备之一。随着数码摄像机的普及，数字摄像与制作已经进入千家万户。摄像机所拍摄的真实而生动的场景有着比数码照片更迷人的表现力，生动的影像可以更真实、细腻地记录精彩瞬间，为人们留下了美好的回忆。本任务的主要内容就是了解数码摄像机的基本知识，并根据需求选购合适的机型。
项目三　数码摄像机
知识准备
数码摄像机的品牌众多，型号多样，用户在选购摄像机时往往会有种种困惑，就需要对数码摄像机的分类及主要技术指标有了一个初步的了解。
一、数码摄像机的分类
１. 按使用用途划分
(１) 广播级机型
(２) 专业级机型
(３) 消费级机型
项目三　数码摄像机
２. 按存储介质划分
(１) 磁带式
(２) 光盘式
(３) 硬盘式
(４) 存储卡式
３. 按传感器分
(１) 传感器类型: CMOS与 CCD
(２) 传感器数目: 单 CCD 与 3CCD
项目三　数码摄像机
二、数码摄像机的主要技术指标
１. CCD
２. 镜头
３. 光学变焦
４. 数码变焦
５. 操作菜单
６. 液晶显示屏
项目三　数码摄像机
实践操作
一、明确选购目标
１. 用于家庭娱乐、记录孩子的成长、出差旅游度假等使用；
２. 价格在 5000~ 10000元；
３. 画质是高清的；
４. 进口知名品牌数码摄像机；
５. 需要 20 倍以上光学变焦；
６. 良好的售后服务。
项目三　数码摄像机
二、市场及网络调研
通过分析需求明确了选购目标，下一步就需要对具体的品牌、型号进行调研，选择功能匹配、价格适宜的机型作为购买对象。调研可通过到市场实地走访或通过互联网完成，将调研获取的信息记录在表中，并通过对比，确定所选型号。
调研记录表
项目三　数码摄像机
相关知识
数码摄像机的选购
一、选购数码摄像机的注意事项
１. 明确自身应用需求
２. 注重产品性价比
３. 考虑环境适应能力
４. 考虑耗材问题
５. 具有良好的售后服务
项目三　数码摄像机
二、数码摄像机购买验机应注意的事项
１. 仔细检查外包装及新旧程度，封条是否完好。
２. 打开包装盒之后，查看包装盒中配件是否齐全。
３. 查看机器的外表，看看机身上有没有划痕，包括镜头、LCD、EVF 和外壳等。
４. 尝试拍摄，并用一下变焦，看看远近是否都可以拍清楚，如果对将要买的机器不熟悉，试机的时候用录制模式拍摄，然后回放查看图像质量如何。
５. 仔细看一下 CCD ( CMOS) 有没有坏点，可对着白色的纸和深色的纸拍摄检查。
６. 索要正规的保修单和正规发票。
项目三　数码摄像机
任务 ２　数码摄像机的使用
学习目标
１. 了解数码摄像机各部件的名称及功能
２. 能够正确使用数码摄像机完成录像的拍摄
３. 了解数码摄像机日常使用中的注意事项
项目三　数码摄像机
任务引入
要正确使用数码摄像机，就必须充分了解自己手中数码摄像机的各项性能，熟悉基本的操作方法。本任务的主要内容就是以索尼 HDR-PJ510E 数码摄像机为例，练习使用数码摄像机进行拍摄。
项目三　数码摄像机
知识准备
一、索尼 HDR-PJ510E 数码摄像机各部件的名称及功能
镜头部分
１—多功能接口　２—镜头 ( 搭载 Ｇ 镜头)
３—内置麦克风
项目三　数码摄像机
监视器部分
１—液晶屏 / 触摸面板　２—扬声器
３—投影聚焦控制杆　４—投影镜头　５—ＧＰＳ 天线
项目三　数码摄像机
侧面部分 ( 监视器一边)
１—观看影像按钮 ２—POWER ( 电源) 按钮 ３—PROJECTOR ( 投影) 按钮
４—存储卡插槽　５—存储卡存取指示灯６—麦克风插孔
７—耳机插孔 ８—ROJECTOR IN插孔　９—HDMI OUT插孔
项目三　数码摄像机
侧面部分 ( 腕带一边)
１—变焦控制杆　２—PHOTO ( 照片) 按钮 ３—POWER( 电源) / CHG ( 充电) 指示灯
４—电池组　５—START / STOP ( 开始 / 停止) 按钮 ６—DC IN插孔
７—Multi/Micro USB端子 ８—腕带　９—肩带挂钩
１０—内置式 USB 数据线 １１—三脚架用螺丝孔　１２—BATT ( 电池) 释放杆
项目三　数码摄像机
二、拍摄时画面显示的说明
拍摄时液晶屏上的显示
１—变焦按钮及拍摄拍照按钮　２—菜单按钮　３—智能自动模式　４—录制状态　５—ＡＥ / ＡＦ 锁定状态 ６—ＧＰＳ 定位状态　７—跟踪对焦
８—变焦、电池余量　９—计时器、照片拍摄中显示、拍摄 / 播放 / 编辑媒体
１０—剩余时间、画质、帧速率、拍摄模式、动画尺寸
１１—可拍摄张数、纵横比和照片尺寸　１２—解除跟踪对焦
１３—拍摄模式按钮　１４—智能自动按钮　１５—音频模式、音频等级显示　１６—观看影像按钮　１７—自定义按钮
项目三　数码摄像机
实践操作
一、使用摄像机前的准备工作
１. 电力
２. 液晶屏及目镜
３. 磁带或硬盘空间
４. 等待录制
项目三　数码摄像机
二、摄像机的握持
数码摄像机的握持方法非常简单，应掌握相关要领，具体握持方法如图所示。
摄像机的握持方法
项目三　数码摄像机
三、录制动画
打开液晶屏
按下开始按钮
项目三　数码摄像机
四、拍摄照片
打开液晶屏
轻按 PHOTO 按钮
项目三　数码摄像机
五、自拍和变焦
１. 自拍
２. 变焦
打开并旋转液晶屏
变化操作
项目三　数码摄像机
六、播放
打开液晶屏并播放
选择想要观看的事件
选择图像
选择按钮播放
项目三　数码摄像机
相关知识
数码摄像机在日常使用过程中的注意事项
１. 摄像机拍摄时应避免遭雨淋
２. 注意防潮、保持清爽
３. 采取必要的防尘措施
４. 外出携带的注意事项
５. 远离磁场电场
６. 工作中不要任意切断电源
７. 摄像机使用后的保管
项目三　数码摄像机
任务 ３　数码摄像机的维护和保养
学习目标
１. 能够处理数码摄像机使用过程中的常见问题
２. 能够完成数码摄像机的日常保养
项目三　数码摄像机
任务引入
与数码相机类似，数码摄像机在使用过程中也常常会遇到各种简单的、可自行解决的故障，或者由于使用不当造成的问题。本任务的主要内容就是通过查阅说明书，能对这些简单的问题进行处理，并完成数码摄像机的维护和保养。
项目三　数码摄像机
知识准备
一、常见问题的处理
与数码相机类似，数码摄像机使用过程中遇到的各种问题，通常都可通过查阅说明书，找到相应的解决方法。
项目三　数码摄像机
常见的错误信息
项目三　数码摄像机
二、数码摄像机的保养
数码摄像机是一种非常精密在电子设备，它的内部拥有精密的光学系统、电子处理系统和机械系统等。为了充分发挥其效能，延长使用寿命，减少故障的出现，应当掌握一些日常数码摄像机及其配件的维护与保养知识。
１. 数码摄像机的保养
２. 机器表面、投影仪镜头表面的保养
３. 镜头的保养和存放
项目三　数码摄像机
相关知识
数码摄像机存放及使用的基本知识
１. 关于使用和存放场所
２. 使用的注意事项
３. 长时间不使用机器时的处理
４. 机器和电池组的温度
５. 湿气凝结及处理
项目三　数码摄像机
握持机器时不应抓握的部位
项目四　视频展示台
任务 １　视频展示台的认识和选购
学习目标
１. 了解常见视频展示台的类型和功能特点
２. 了解常见视频展示台的技术指标
３. 能够根据实际需要选购合适的视频展示台
项目四　视频展示台
任务引入
视频展示台 ( Visual Presenter ) 是国内外通行的一个正式名称，在中国市场，有时也被称作实物展示台、实物演示仪、实物投影机、实物投影仪等，在国外市场还被称作文本摄像机 ( Document Camera ) 。从功能上可以给视频展示台下这样一个定义: 视频展示台是通过CCD摄像机以光电转换技术为基础，将实物、文稿、图片、过程等信息转换为图像信号输出在投影机、监视器等显示设备上展示出来的一种演示设备。
在学校进行教学过程中，为了将一些实物教具及其细节内容更详细地展示给学生，更好地提高授课效果和授课质量，就可以配备一台视频展示仪。本任务的主要内容就是了解视频展示台的基本知识，并根据需要选购合适的机型。
项目四　视频展示台
知识准备
只有明确视频展示台的特点、分类、应用范围以及技术指标，明确自己的选购要求，才能选购一台符合实际需要的视频展示台。
项目四　视频展示台
一、视频展示台分类
１. 按结构划分
双侧灯台式视频展示台是最常见的类型。
单侧灯台式视频展示台也是较常见的类型。
底板分离式视频展示台不是很常见的类型。
便携式视频展示台也是常见的类型。
悬挂式视频展示台展示面上的拍摄对象可以随意移动。
２. 按输出信号划分
按输出信号不同，视频展示台通常分为模拟展示台和数字展示台两种。
项目四　视频展示台
二、视频展示台的主要技术指标
１. 镜头 / 变焦与聚焦
２. 最大拍摄区域 / 最小拍摄区域
３. 成像元件 / 像素数
４. 光圈 / 照明灯
５. 输入端子 / 输出端子
６. 正片 / 负片转换
７. 信噪比
项目四　视频展示台
实践操作
一、明确选购目标
１. 视频展示台用在 100m2 左右的教室；
２. 与之配套的投影机在 2000~ 2500ANSI 范围内，分辨率为 1024像素 × 768 像素；
３. 具备光学变焦倍数和数码变焦倍数功能；
４. 采用 CCD 作为成像元件；
５. 操作简便；
６. 价格要适中；
７. 售后服务要良好。
项目四　视频展示台
二、市场及网络调研
通过分析需求明确了选购目标，下一步就需要对具体的品牌、型号进行调研，选择功能匹配、价格适宜的机型作为购买对象。调研可通过到市场实地走访或通过互联网完成，将调研获取的信息记录在表中，并通过对比，确定所选型号。
调研记录表
项目四　视频展示台
相关知识
视频展示台的选购
１. 成像核心元器件
２. 镜头成像的均匀度
３. 色彩还原能力
４. 产品使用的稳定性
５. 产品的附加功能的选择
项目四　视频展示台
任务 ２　视频展示台的安装
学习目标
１. 了解视频展示台工作环境的要求
２. 了解视频展示台的各部件及功能
３. 能够依据使用说明安装视频展示台
项目四　视频展示台
任务引入
视频展示台安装与调试都比较简单，只需严格按照使用手册进行安装即可，在设备安装的过程中，应对安装环境进行选择。本任务的主要内容就是完成视频展示台的安装。
项目四　视频展示台
知识准备
一、视频展示台安装环境的选择
１. 在视频展示台的摄像头里，包含有塑料或聚酯橡胶成分的元件，强烈光线照射会使这些元件很容易发生老化现象。
２. 视频展示台不能在高温环境下工作，特别不能将视频展示台从温度较低的环境移至温度较高的环境后立即使用。
３. 视频展示台作为一种精密的光学电子仪器，安装环境湿度应保持在 30％ ~ 90％ ，并且必须保持环境清洁，注意防尘。
４. 安装环境的使用电压一定保持在 220V，如果在条件允许的情况下，可以安装稳压电源。
项目四　视频展示台
二、视频展示台各部件的名称
视频展示台各部件名称
项目四　视频展示台
视频展示台各部件名称
视频展示台连接面板
项目四　视频展示台
三、视频展示台的安装方式
１. 基本配置的安装如图所示。
视频展示台基本配置安装
项目四　视频展示台
２. 高级配置的安装如图所示。将计算机与视频展示台连接起来，计算机安装控制软件后，即可方便地在计算机上控制视频展示台。
视频展示台高级配置安装
项目四　视频展示台
实践操作
一、视频展示台的安装
轻拉镜头支杆
项目四　视频展示台
二、视频展示台部件的调节
调整镜头和壁灯的位置
调整镜头
项目四　视频展示台
三、收藏视频展示台
调整壁灯方向
放倒壁灯
项目四　视频展示台
放倒镜头支杆
项目四　视频展示台
相关知识
视频展示台的连接与摆放
一、视频展示台的连接示意图
视频展示台与其他设备连接
项目四　视频展示台
二、错误的放置及搬移方法
错误的操作
项目四　视频展示台
任务 ３　视频展示台的使用
学习目标
１. 了解视频展示台面板、遥控器的按钮及功能，并能正确使用
２. 能够正确连接信号源设备，通过视频展示台投放影像
项目四　视频展示台
任务引入
视频展示台作为现代办公、教学活动中的一种有效的展示工具，深受广大用户的欢迎。在完成视频展示台的安装后，本任务将以鸿合 HZ-V230 数字展示台为例，练习使用视频展示台。
项目四　视频展示台
知识准备
一、操作面板使用
展示台灯的变化情况
项目四　视频展示台
二、遥控器的使用
遥控器面板
项目四　视频展示台
三、计算机控制软件
软件控制界面
项目四　视频展示台
实践操作
一、放映普通的 (透明) 投影胶片
二、实物投影
三、实验演示
四、播放音像信息
项目四　视频展示台
相关知识
视频展示台的使用
一、视频展示台使用的注意事项
二、视频展示台与其他设备连接应注意事项
项目四　视频展示台
任务 ４　视频展示台的维护和保养
学习目标
１. 能够处理视频展示台使用过程中的常见问题
２. 能够完成视频展示台的清洁保养等工作
项目四　视频展示台
任务引入
视频展示台在使用一段时间之后，大都会出现显示效果没有以前好，或只能手动聚焦不能自动聚焦、显示不清晰、而且没有声音等问题。本任务的主要内容就是对这些常见的简单故障进行排除，并完成视频展示台的维护和保养。
项目四　视频展示台
知识准备
视频展示台在使用的过程中，由于这样或那样的原因，往往会出现视频展示台没有图像、不能聚焦、没有声音输出、遥控器不能用等故障，只要仔细观察，同时参考用户手册，常见的问题是可以解决的。
项目四　视频展示台
一、开机无图像输出
二、不聚焦
三、没有声音
四、遥控器不工作
五、视频展示台的清洁
１. 镜头的清洁
２. 载物台的清洁
项目四　视频展示台
相关知识
视频展示台在使用过程中的 “十不准”
１. 不准自行拆卸视频展示台。
２. 不准将摄像头对准强光源。
３. 不准任何液体进入展示台。
４. 不准频繁开关视频展示台电源。
５. 不准在雷雨天气使用高频展示台。
项目四　视频展示台
６. 不准用手或尖锐物体触碰摄像镜头。
７. 不准在视频展示台不使用时，将镜头支干竖立。
８. 不准将视频展示台放置在不稳定的推车、台面或桌子上。
９. 不准将重物跌落在工作台面上，避免在展示仪上摆放过重的物体。
１０. 不准将展示台从温度过低的场合移入温度较高的场，并立即使用。
谢谢

展开更多......

收起↑
