学习目标
　　读懂支架零件图，理解叉架类零件的特点及表达方案;掌握叉架类零件图的识读方法及步骤。
项目五　识读支架零件图
项目五　识读支架零件图

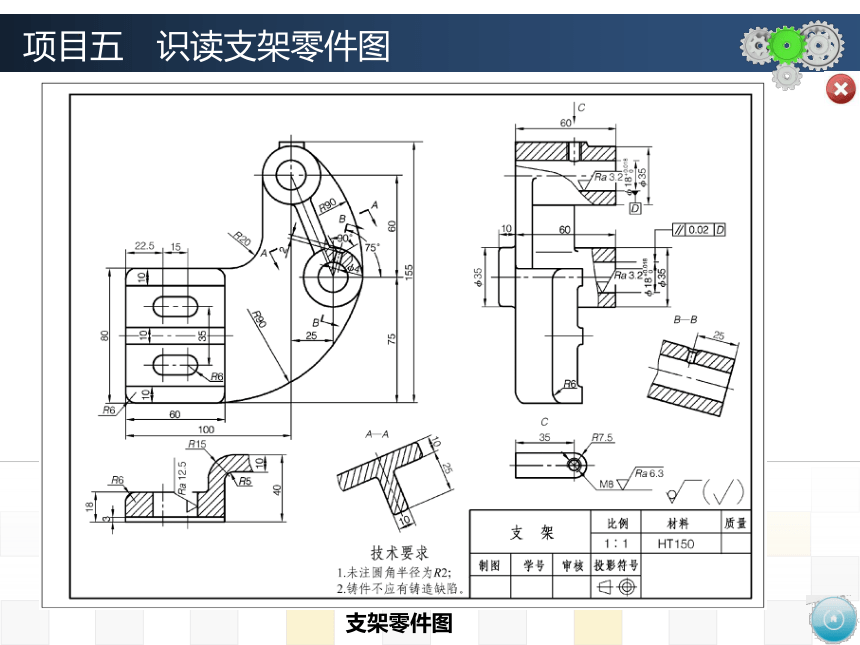

支架零件图
项目五　识读支架零件图
学习资料

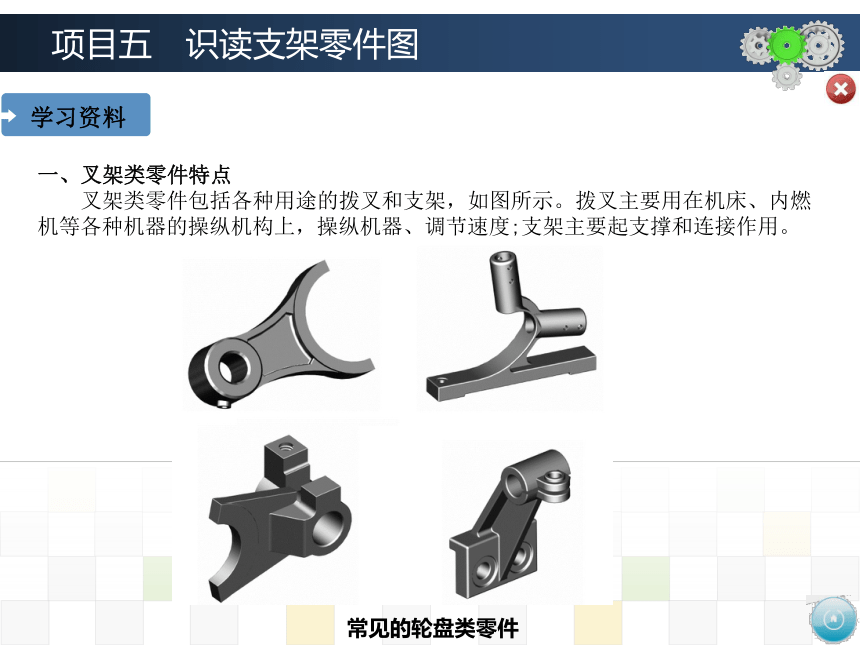

一、叉架类零件特点
　　叉架类零件包括各种用途的拨叉和支架，如图所示。拨叉主要用在机床、内燃机等各种机器的操纵机构上，操纵机器、调节速度;支架主要起支撑和连接作用。
常见的轮盘类零件
项目五　识读支架零件图
学习资料

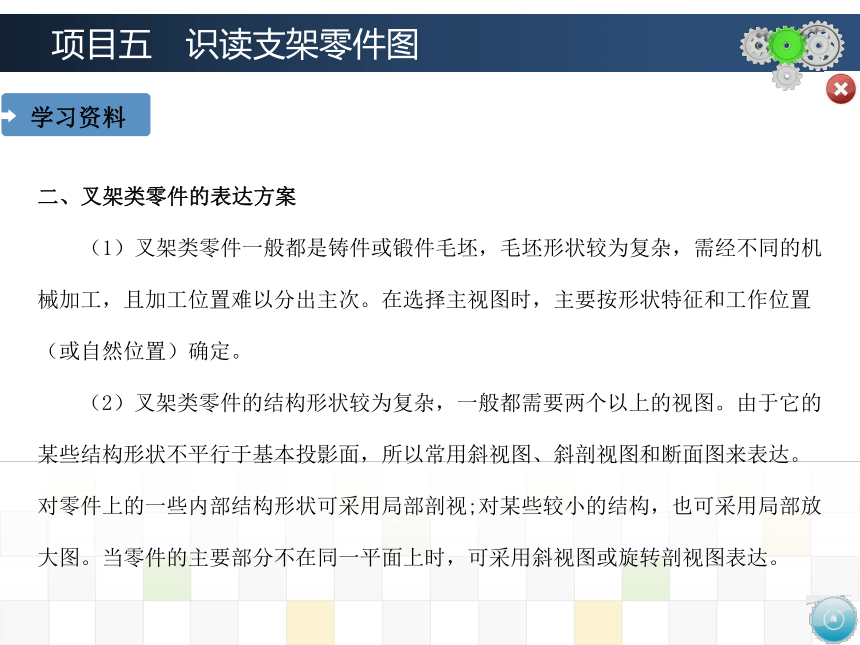

二、叉架类零件的表达方案
　　（1）叉架类零件一般都是铸件或锻件毛坯，毛坯形状较为复杂，需经不同的机械加工，且加工位置难以分出主次。在选择主视图时，主要按形状特征和工作位置（或自然位置）确定。
　　（2）叉架类零件的结构形状较为复杂，一般都需要两个以上的视图。由于它的某些结构形状不平行于基本投影面，所以常用斜视图、斜剖视图和断面图来表达。对零件上的一些内部结构形状可采用局部剖视;对某些较小的结构，也可采用局部放大图。当零件的主要部分不在同一平面上时，可采用斜视图或旋转剖视图表达。
项目五　识读支架零件图
实施步骤

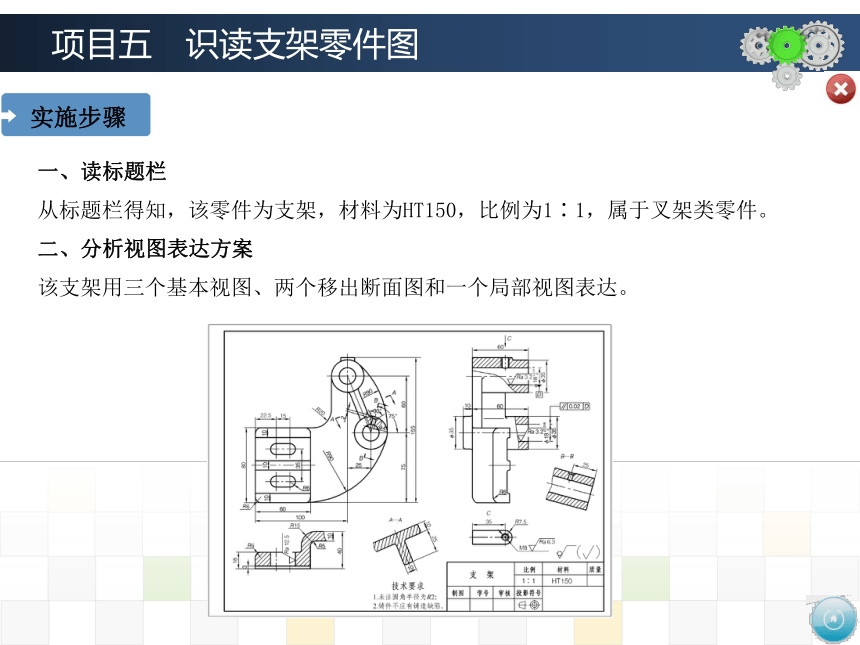

一、读标题栏
从标题栏得知，该零件为支架，材料为HT150，比例为1∶1，属于叉架类零件。
二、分析视图表达方案
该支架用三个基本视图、两个移出断面图和一个局部视图表达。
项目五　识读支架零件图
实施步骤
三、读视图
　　主视图采用局部剖视图，表达该支架各部分的位置 关系和轴孔上的螺钉孔;左视图采用局部剖视图，表达两个轴孔的形状和连接板的外形，可以看到该零件表面过渡线较多; A—A移出断面图表达肋板的断面形状， B—B移出断面图交代了螺钉孔的定位尺寸25;从C向的局部视图得知，该支架的顶部有一个凸台，凸台螺纹孔的定位尺寸为35。

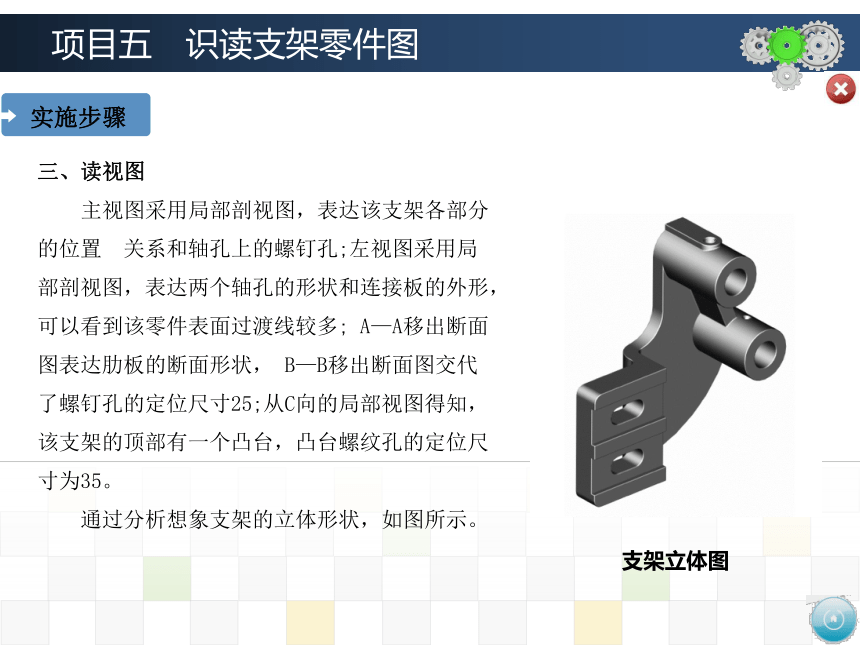

　　通过分析想象支架的立体形状，如图所示。
支架立体图
项目五　识读支架零件图
实施步骤

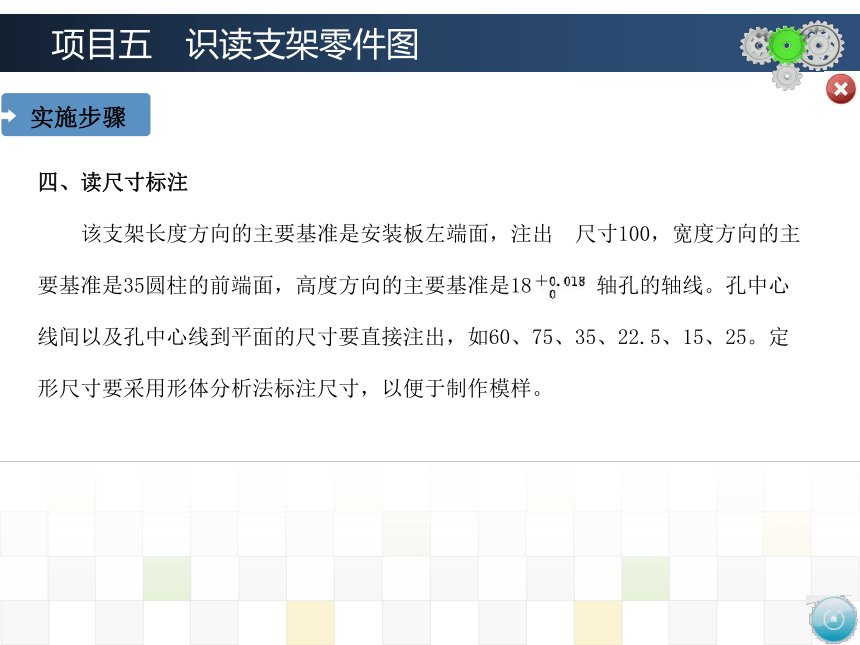

四、读尺寸标注
　　该支架长度方向的主要基准是安装板左端面，注出 尺寸100，宽度方向的主要基准是35圆柱的前端面，高度方向的主要基准是18　　　轴孔的轴线。孔中心线间以及孔中心线到平面的尺寸要直接注出，如60、75、35、22.5、15、25。定形尺寸要采用形体分析法标注尺寸，以便于制作模样。
项目五　识读支架零件图
实施步骤
五、读技术要求
　　1.表面粗糙度要求
　　图中两　　　 内孔表面质量较高，Ra 值为3.2μm；其次是M8螺纹孔和左侧两长圆形孔，Ra 值分别是6.3μm和12.5μm；其余表面为非加工表面。
　　2.尺寸公差要求
　　尺寸 表示出了两孔的尺寸公差要求，以限制尺寸误差，保证尺寸精度。
　　3.几何公差要求
　　　　　　　　：下方　　　　孔的轴线对上方　　 　孔的轴线的平行度公差值为0.02mm。
项目五　识读支架零件图
实施步骤
新知识——平行度公差带的定义、标注和解释
　　定义:平行度公差带为间距等于公差值t、平行于基准平面D 的两平行平面所限定的区域，如图（a）所示。
　　标注和解释:被测提取表面应限定在间距等于0.01mm、平行于基准平面 D 的两平行平面之间，如图（b）所示。
平行度公差带的定义、标注和解释
项目五　识读支架零件图
知识拓展
一、直线度公差带定义、标注和解释
（１）情况１
　　定义:公差带为在给定平面内和给定方向上，间距等于公差值 t的两平行直线所限定的区域，如图（a）所示。
　　标注和解释:在任一平行于图示投影面的平面内，上平面的提取（实际）线应限定在间距 等于0.1的两平行直线之间，如图（b）所示。
（2）情况2
　　（2）定义:由于公差带前加注了符号，故公差带为直径等于公差值t的圆柱面所限定的区域，如图（c）所示。
　　标注和解释:外圆柱面的提取（实际）中心线应限定在直径为 0.08的圆柱面内，如图（d）所示。
项目五　识读支架零件图
知识拓展
直线度公差带定义、标注和解释
(c) (d)
项目五　识读支架零件图
知识拓展
二、圆度公差带的定义、标注和解释
　　定义:圆公差带为在给定横截面内半径差等于公差值 t 的两同心圆所限定的区域，如图（a）所示。
　　标注和解释:在圆柱面和圆锥面的任意截面内，提取（实际）圆周应限定在半径差等于0.03的两共面同心圆之间，如图（b）所示。
圆度公差带定义、标注和解释
项目五　识读支架零件图
知识拓展
三、线轮廓度（无基准）公差带定义、标注和解释
　　定义:公差带为直径等于公差值 t、圆心位于具有理论正确几何形状上的一系列圆的两包络线所限定的区域，如图（a）所示。
　　标注和解释:在任一平行于图示投影面的截面内，提取（实际）轮廓线应限定在直径等于0.04、圆心位于被测要素理论正确几何形状上的一系列圆的两等距包络线之间（R 25称为理论正确尺寸，即TED），如图（b）所示。
线轮廓公差带定义、标注和解释
项目五　识读支架零件图
知识拓展
四、面轮廓度（有基准）公差带定义、标注和解释
　　定义:公差带为直径等于公差值t、球心位于由基准平面 A确定的被测要素理论正确几何形状上的一系列圆球的两包络面所限定的区域，如图（a）所示。
　　标注和解释:提取（实际）轮廓面应限定在直径等于0.1、球心位于由基准平面 A确定的被测要素理论正确几何形状上的一系列圆球的两等距包络面之间，如图（b）所示。
面轮廓度公差带定义、标注和解释
