(共23张PPT)
学习目标
  读一级圆柱齿轮减速器的装配图。通过完成该项 目,掌握读装配图的基本方法;掌握常用螺纹紧固件及其连接的 标注方法;掌握螺栓连接、双头螺柱连接和螺钉连接的绘制方法;掌握一级标准直齿圆柱齿轮减速器的装配关系、连接方式及润滑、密封方式。
项目八 识读一级标准直齿圆柱齿轮减速器装配图
项目八 识读一级圆柱齿轮减速器装配图

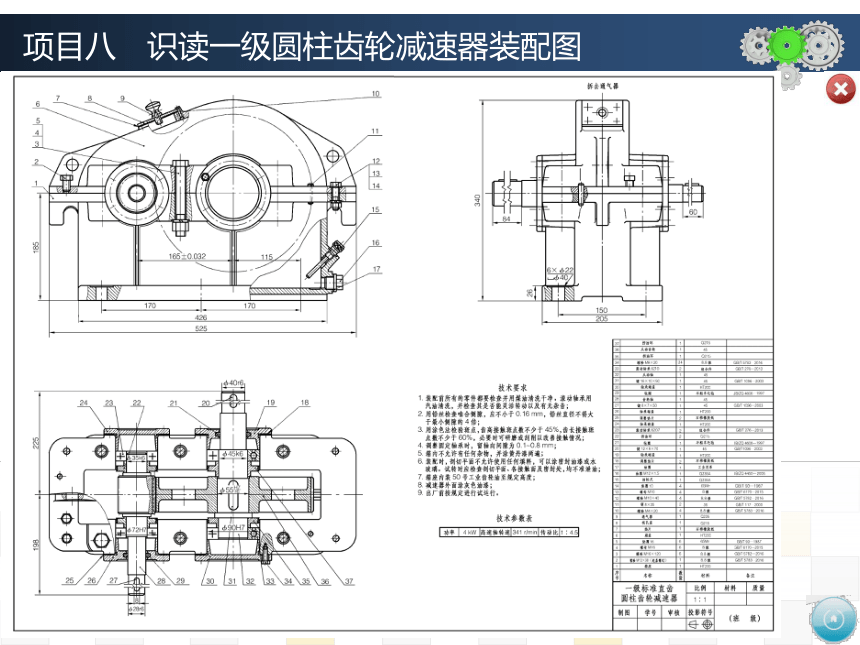

一级标准直齿圆柱齿轮减速器装配图
项目八 识读一级圆柱齿轮减速器装配图
学习资料

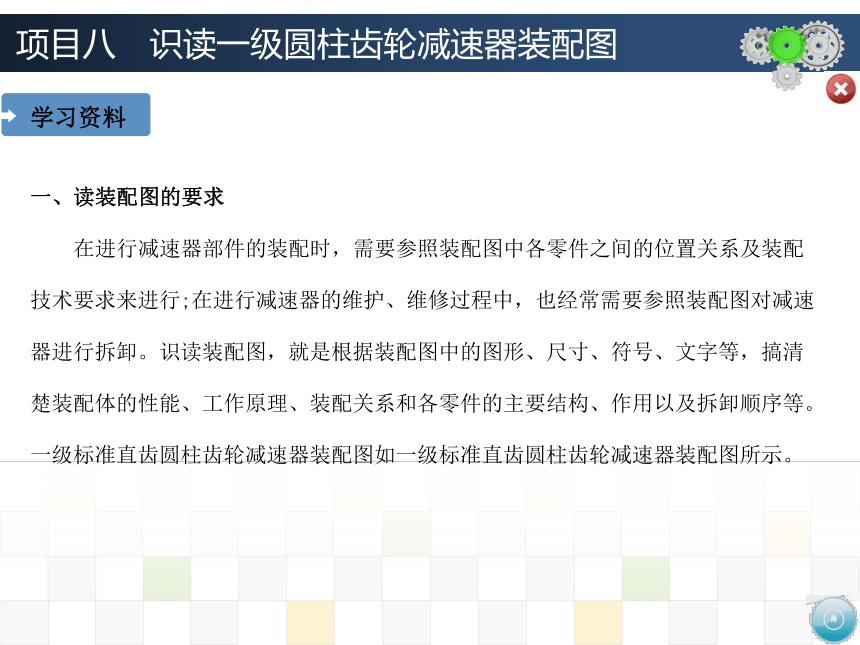

一、读装配图的要求
  在进行减速器部件的装配时,需要参照装配图中各零件之间的位置关系及装配技术要求来进行;在进行减速器的维护、维修过程中,也经常需要参照装配图对减速器进行拆卸。识读装配图,就是根据装配图中的图形、尺寸、符号、文字等,搞清楚装配体的性能、工作原理、装配关系和各零件的主要结构、作用以及拆卸顺序等。一级标准直齿圆柱齿轮减速器装配图如一级标准直齿圆柱齿轮减速器装配图所示。
项目八 识读一级圆柱齿轮减速器装配图
学习资料
二、螺栓连接
  螺栓一般用来连接两个厚度尺寸不大并能钻成通孔的零件。
1.螺栓连接紧固件的图例及标记

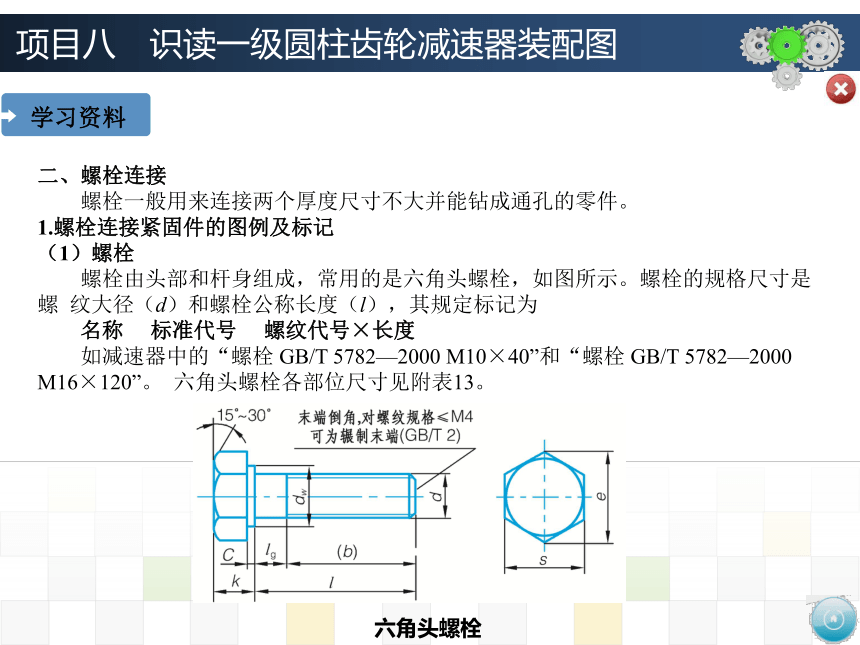

(1)螺栓
  螺栓由头部和杆身组成,常用的是六角头螺栓,如图所示。螺栓的规格尺寸是螺 纹大径(d)和螺栓公称长度(l),其规定标记为
  名称  标准代号  螺纹代号×长度
  如减速器中的“螺栓 GB/T 5782—2000 M10×40”和“螺栓 GB/T 5782—2000 M16×120”。 六角头螺栓各部位尺寸见附表13。
六角头螺栓
项目八 识读一级圆柱齿轮减速器装配图
学习资料

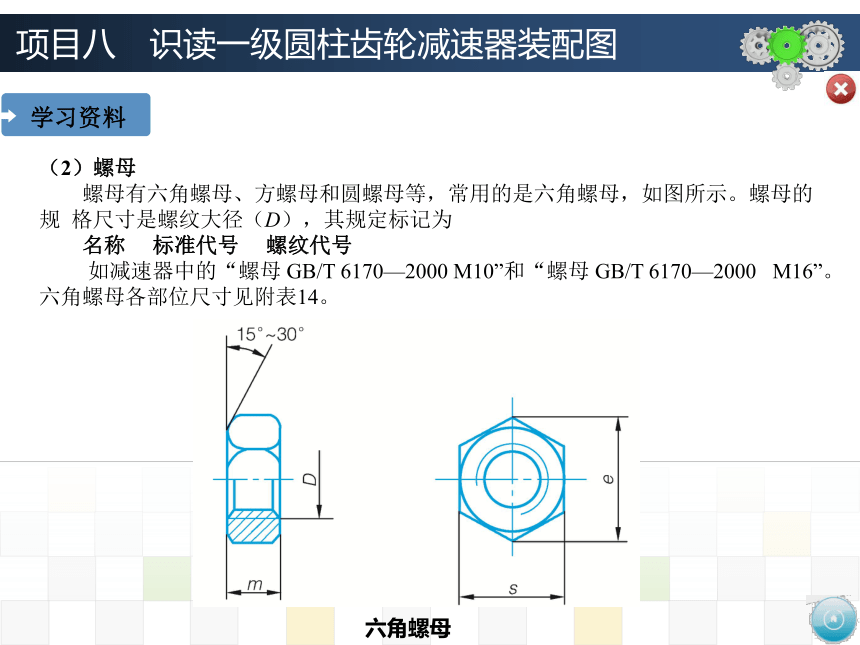

(2)螺母
  螺母有六角螺母、方螺母和圆螺母等,常用的是六角螺母,如图所示。螺母的规 格尺寸是螺纹大径(D),其规定标记为
  名称  标准代号  螺纹代号
  如减速器中的“螺母 GB/T 6170—2000 M10”和“螺母 GB/T 6170—2000 M16”。六角螺母各部位尺寸见附表14。
六角螺母
项目八 识读一级圆柱齿轮减速器装配图
学习资料

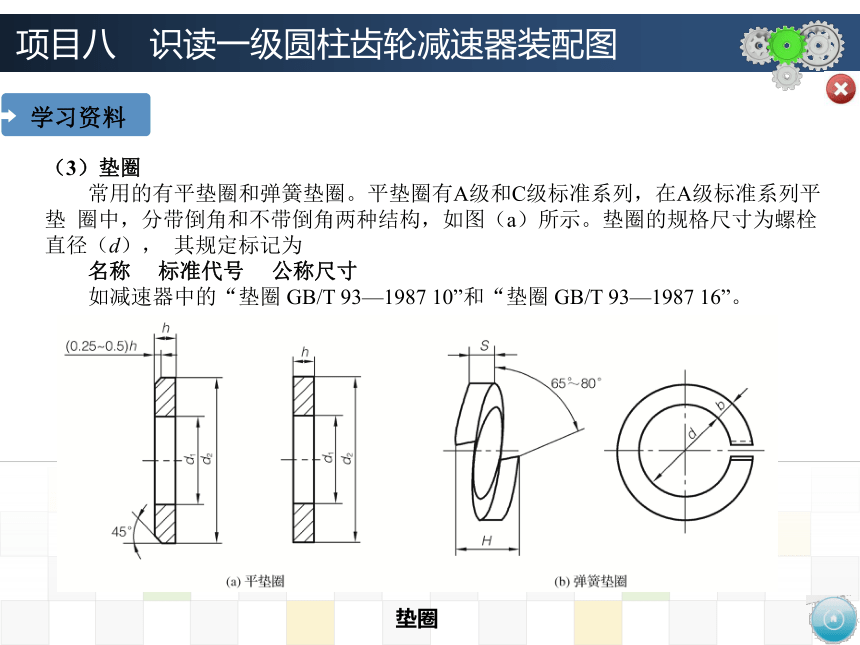

(3)垫圈
  常用的有平垫圈和弹簧垫圈。平垫圈有A级和C级标准系列,在A级标准系列平垫 圈中,分带倒角和不带倒角两种结构,如图(a)所示。垫圈的规格尺寸为螺栓直径(d), 其规定标记为
  名称  标准代号  公称尺寸
  如减速器中的“垫圈 GB/T 93—1987 10”和“垫圈 GB/T 93—1987 16”。
垫圈
项目八 识读一级圆柱齿轮减速器装配图
学习资料

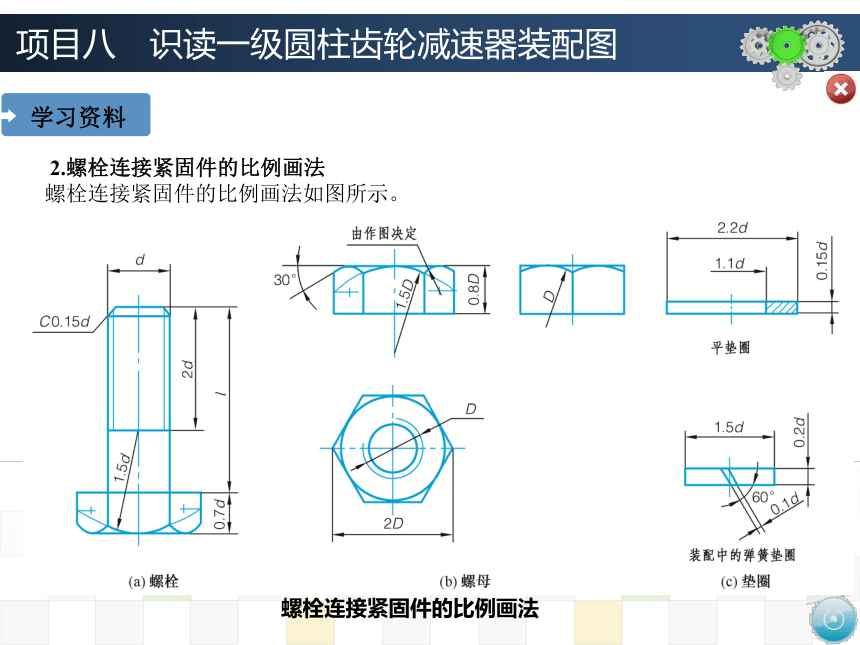

2.螺栓连接紧固件的比例画法
螺栓连接紧固件的比例画法如图所示。
螺栓连接紧固件的比例画法
项目八 识读一级圆柱齿轮减速器装配图
学习资料

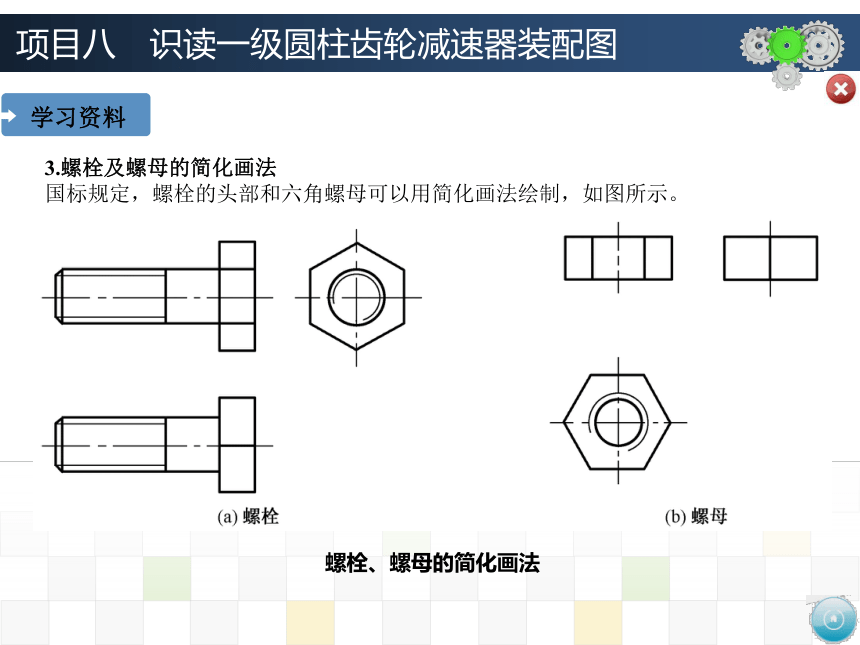

3.螺栓及螺母的简化画法
国标规定,螺栓的头部和六角螺母可以用简化画法绘制,如图所示。
螺栓、螺母的简化画法
项目八 识读一级圆柱齿轮减速器装配图
学习资料

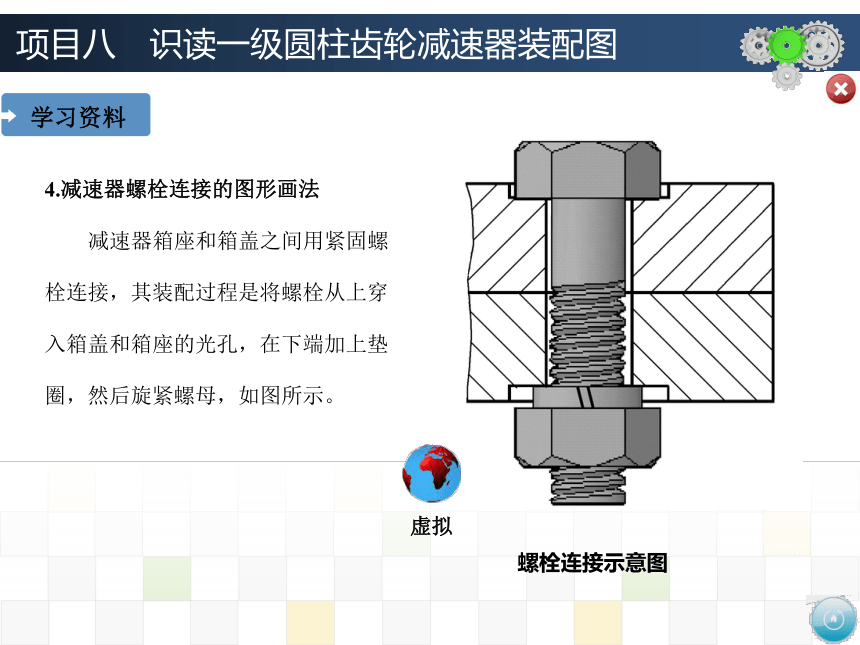

4.减速器螺栓连接的图形画法
  减速器箱座和箱盖之间用紧固螺栓连接,其装配过程是将螺栓从上穿入箱盖和箱座的光孔,在下端加上垫圈,然后旋紧螺母,如图所示。
螺栓连接示意图
虚拟
项目八 识读一级圆柱齿轮减速器装配图
学习资料
绘图步骤如下:
  ①在装配图中绘制螺栓轴线,以确定螺栓连接的位置。
  ②绘制箱座、箱盖上螺栓孔及其凹坑的图形,如图(a)所示。
  ③绘制螺栓、垫圈和螺母的图形,如图(b)所示。
螺栓连接箱座和箱盖
项目八 识读一级圆柱齿轮减速器装配图
实施步骤
一、概括了解
  首先看标题栏和明细栏,了解减速器的结构组成。可知,该装配体是一级标准直齿圆柱齿轮减速器,其用途是在减速的同时增加扭矩。共由35种零件组成,其中16种是标准件。还能够了解到各种零件的名称、数量、材料以及标准件的规格;对应零件序号,通过对视图的浏览,了解装配图的表达情况及装配体的复杂程度;从绘图比例和外形尺寸了解部件的大小。
二、分析工作原理
  该减速器的动力自齿轮轴28输入,通过一对齿轮的啮合传动,由从动轴32输出,进而达到改变转速(由341 r/min降至76 r/min)和运动方向的目的。
项目八 识读一级圆柱齿轮减速器装配图
实施步骤
三、分析装配与连接关系
  减速器主要由箱体、箱盖、主动轴系和从动轴系等组成,如图所示。
1.主动轴系装配线
  主动轴系中,齿轮与轴成一体为齿轮轴,两端分别装有挡油环、轴承和轴承端盖。与轴承内圈配合的轴公差带为k6,为过渡配合;与轴承外圈配合的孔公差带为H7,为间隙配合。
项目八 识读一级圆柱齿轮减速器装配图
实施步骤
减速器轴测分解图
项目八 识读一级圆柱齿轮减速器装配图
实施步骤
2.从动轴系装配线
  从动轴与齿轮之间用键连接,采用H7/r6过盈配合,其两端分别装有挡油环、轴承和轴 承端盖。与轴承内圈配合的轴公差带为k6,为过渡配合;与轴承外圈配合的孔公差带为 H7,为间隙配合。
3.箱座与箱盖的装配关系
  箱座1与箱盖6之间用销11定位,用序号为3、4、5和12、13、14的两种螺栓连接,共10组。
4.视孔盖与箱盖
  视孔盖8与箱盖6之间用螺栓10连接。
项目八 识读一级圆柱齿轮减速器装配图
实施步骤
四、分析表达方案
  减速器装配图由主视图、俯视图和左视图组成。
1.主视图
  主视图反映减速器部件的工作位置及主要装配关系,表达减速器的主体结构特征及通 气器、观察窗、油标尺、起盖螺钉、油塞、定位销、轴承端盖及其连接螺钉的位置,并且表达了箱座、箱盖及轴承端盖的外形结构;六处采用局部剖,表示箱座和箱盖的壁厚、轴承端盖两侧 凸缘处及箱座与箱盖凸缘处的螺栓连接,起盖螺钉、螺塞、油标尺、观察窗等的内部结构、连 接方法等,并且表达了箱座的外形及箱盖上吊耳的位置。
2.俯视图
  俯视图采用沿箱座与箱盖结合面剖开的局部剖视图。国标关于装配图特殊画法的规定:沿着零件结合面剖开,在零件结合面上不画剖面线,但被切部分(如本项目中的螺栓、销、轴承端盖、挡油环等)必须画出剖面线。主要表达了减速器的主、从动轴系各零件的主要结构形状、位置和装配关系(主、从动轴 及一对啮合齿轮等)及各螺栓和定位销的位置等。
3.左视图
  左视图采用断裂画法(输入轴和输出轴)、局部剖(箱座与箱盖定位销连接的结构及减速器安装孔的结构)、拆卸画法(拆去通气器)来表达减速器的主体结构特征。
项目八 识读一级圆柱齿轮减速器装配图
实施步骤
五、分析主要零件的结构及尺寸
  为深入了解部件,还应进一步分析零件的主要结构形状、用途及尺寸。
  (1)利用剖面线的方向和间距来分析。国标规定,同一零件的剖面线在各个视图上的方向和间距应一致。
  (2)利用规定画法来分析。如实心件在装配图中规定沿轴线剖开,不画剖面线,据此能很快地将实心轴、手柄、螺纹连接件、键、销等区分出来。
  (3)利用零件序号,对照明细栏进行分析。零件结构及尺寸请读者自行分析。
项目八 识读一级圆柱齿轮减速器装配图
实施步骤
六、分析尺寸
  (1)规格(性能)尺寸:两齿轮啮合的中心距165±0.032。
  (2)总体尺寸(外形尺寸):减速器的总长、总宽和总高尺寸525、423、340。
  (3)安装尺寸:减速器箱座上安装孔长度方向的定位尺寸为170,孔的前后中心距为150,孔的直径为φ22。
  (4)配合尺寸(装配尺寸):轴与齿轮之间的配合尺寸为    ,轴与轴承之间的配合尺寸为φ45k6和φ35k6,轴承与轴承座孔之间的配合尺寸为φ90H7和φ72H7。
  (5)其他重要尺寸:减速器的中心高度185,齿轮轴外伸输入端长度60,从动轴外伸输出轴端长度84等。
项目八 识读一级圆柱齿轮减速器装配图
知识拓展
  螺纹连接是机械设备中应用最广泛的连接方式之一,常用螺纹紧固件(如螺栓、螺钉、螺母、垫圈等)如图所示。
常用螺纹紧固件
虚拟
虚拟
虚拟
虚拟
虚拟
虚拟
项目八 识读一级圆柱齿轮减速器装配图
知识拓展
  螺纹连接是机械设备中应用最广泛的连接方式之一,常用螺纹紧固件(如螺栓、螺钉、螺母、垫圈等)如图所示。
虚拟
虚拟
虚拟
常用螺纹紧固件
虚拟
虚拟
虚拟
项目八 识读一级圆柱齿轮减速器装配图
知识拓展
一、螺钉连接
  螺钉一般用于受力不大而又不需经常拆装的零件连接中,如减速器轴承端盖与箱座和箱盖之间的连接、视孔盖与箱盖之间的连接等。螺钉连接中,一般厚度尺寸较大的零件加工出螺孔,厚度尺寸较小的零件加工出带沉孔(或埋头孔)的通孔。连接时,直接将螺钉穿过通孔拧入螺孔中。
  常用的连接螺钉有内六角圆柱头螺钉、开槽盘头螺钉、开槽沉头螺钉、开槽圆柱头螺钉等。螺钉的比例画法如图所示。
螺钉的比例画法
项目八 识读一级圆柱齿轮减速器装配图
知识拓展
一级标准直齿圆柱齿轮减速器装配图俯视图中件34螺钉连接处的图形绘制方法与步骤如下:
①在装配图中绘制轴线,以确定螺钉连接的位置。
②绘制箱座、轴承端盖、调整垫片的图形,如图(a)所示。
③绘制螺钉的图形,如图(b)所示。
螺钉连接箱座和轴承端盖
项目八 识读一级圆柱齿轮减速器装配图
知识拓展
二、螺柱连接
1.双头螺柱的图例及标记
  双头螺柱两端均制有螺纹,旋入螺孔的一端称为旋入端(bm),另一端称为紧固端(b)。双头螺柱的结构形式有A型、B型两种,如图所示。双头螺柱的规格尺寸是螺纹大径(d)和双头螺柱公称长度(l),其规定标记为
  名称  标准代号  类型  螺纹代号×长度
  如“螺柱 GB/T 897—1988 AM10×50”。
双头螺柱
项目八 识读一级圆柱齿轮减速器装配图
知识拓展
2.双头螺柱连接
  双头螺柱连接多用于被连接零件之一厚度尺寸较大,或因结构的限制不适宜用螺栓连接,或因拆卸频繁不宜采用螺钉连接的场合,如图所示。连接时将螺柱的旋入端旋入厚度尺寸较大零件的螺孔中,另一端穿过另一零件上的通孔,套上垫圈,用螺母拧紧即可。
双头螺柱连接
