第二章
医药物流设施设备
01
第一节 仓库认知及物流设施设备
02
第二节 智慧物流设施设备及医药行业信息化系统
03
CONTENTS
目 录
实训 医药仓库液压搬运车操作
01
仓库认知及物流设施设备

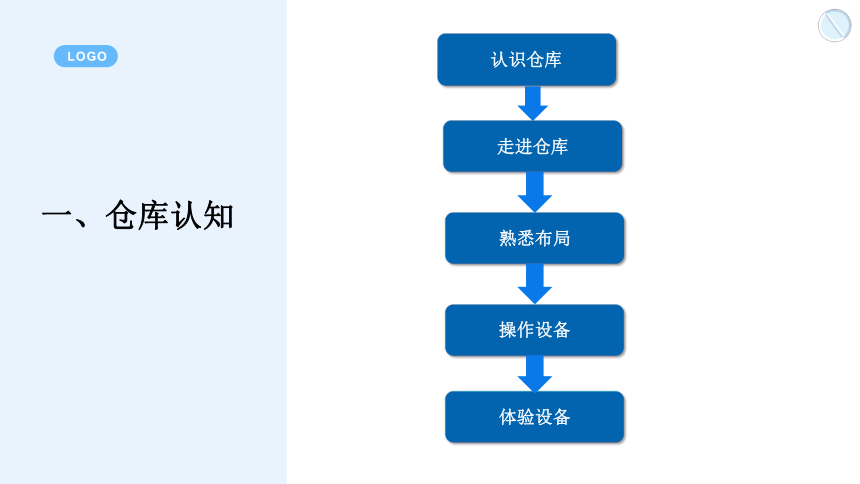

一、仓库认知
LOGO
认识仓库
走进仓库
熟悉布局
操作设备
体验设备

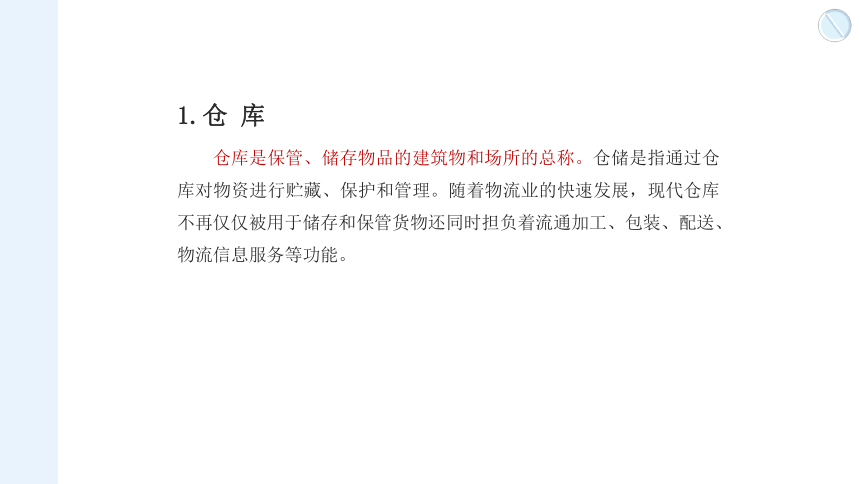

1.仓 库
仓库是保管、储存物品的建筑物和场所的总称。仓储是指通过仓库对物资进行贮藏、保护和管理。随着物流业的快速发展，现代仓库不再仅仅被用于储存和保管货物还同时担负着流通加工、包装、配送、物流信息服务等功能。

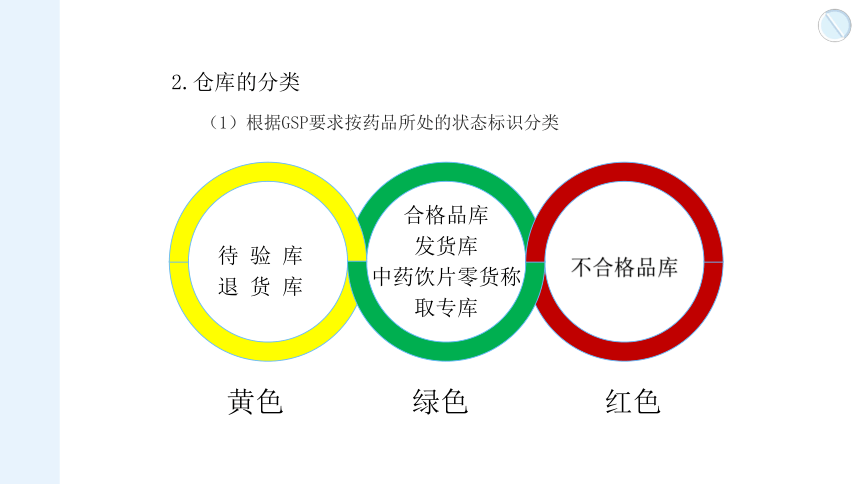

2.仓库的分类
（1）根据GSP要求按药品所处的状态标识分类
合格品库
发货库
中药饮片零货称取专库
不合格品库
待 验 库
退 货 库
黄色
绿色
红色

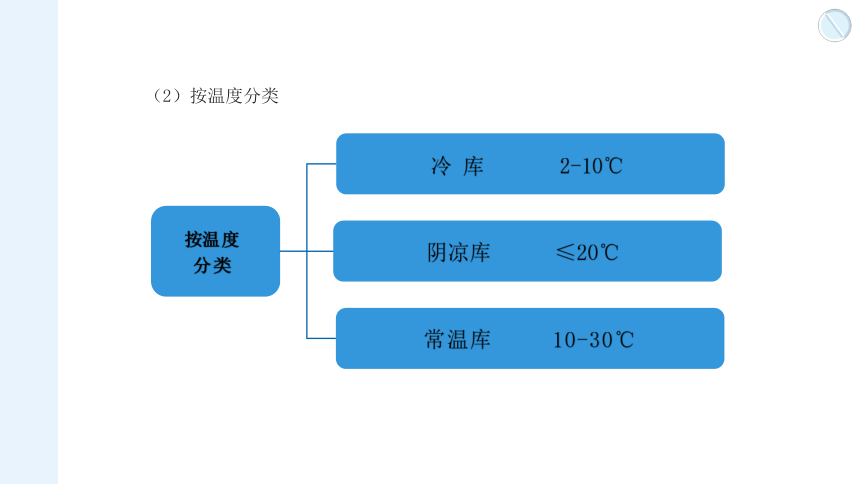

（2）按温度分类
按温度
分类
冷 库 2-10℃
阴凉库 ≤20℃
常温库 10-30℃
自营仓库：企业或各类组织自营自管
公共仓库：面向社会提供货物储存服务
保税仓库：专供存放入境或过境货物的场所
按用
途分类

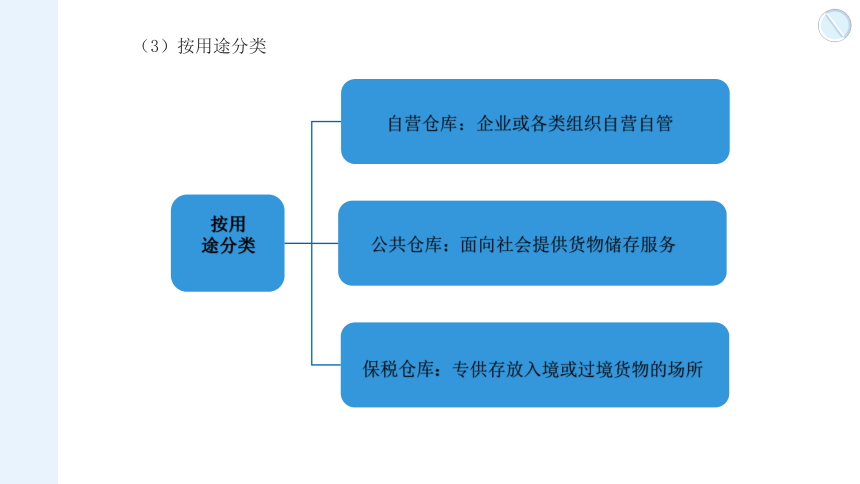

（3）按用途分类

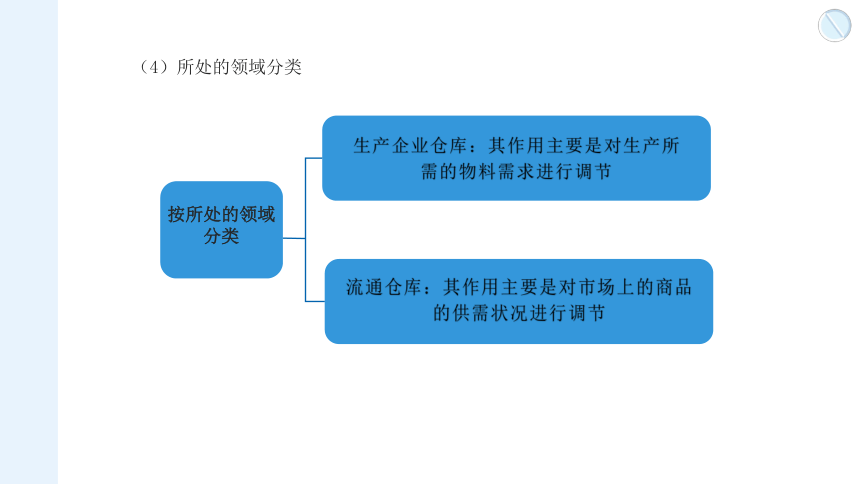

（4）所处的领域分类
按所处的领域
分类
生产企业仓库：其作用主要是对生产所需的物料需求进行调节
流通仓库：其作用主要是对市场上的商品的供需状况进行调节

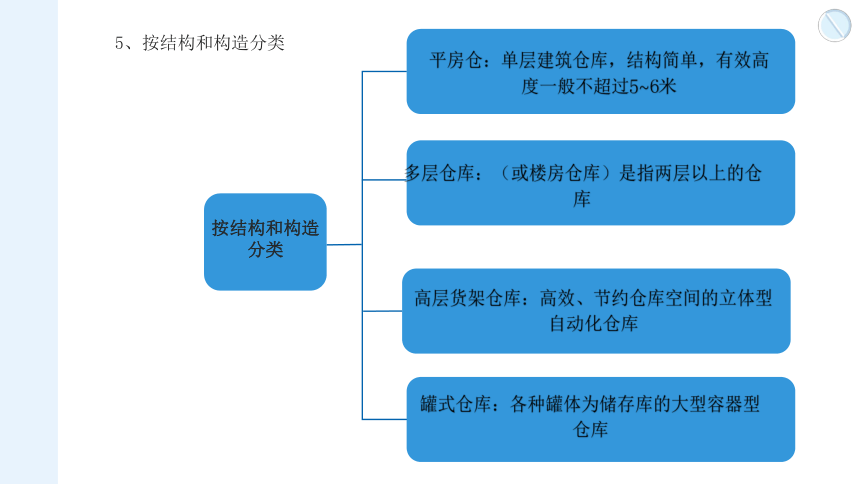

5、按结构和构造分类
多层仓库：（或楼房仓库）是指两层以上的仓库
高层货架仓库：高效、节约仓库空间的立体型自动化仓库
按结构和构造分类
罐式仓库：各种罐体为储存库的大型容器型仓库
平房仓：单层建筑仓库，结构简单，有效高度一般不超过5~6米

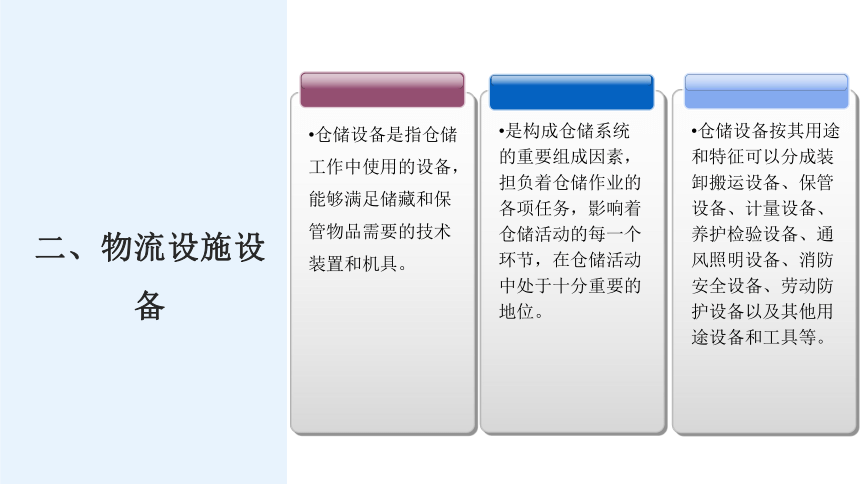

二、物流设施设备
是构成仓储系统的重要组成因素，担负着仓储作业的各项任务，影响着仓储活动的每一个环节，在仓储活动中处于十分重要的地位。
仓储设备是指仓储工作中使用的设备，能够满足储藏和保管物品需要的技术装置和机具。
仓储设备按其用途和特征可以分成装卸搬运设备、保管设备、计量设备、养护检验设备、通风照明设备、消防安全设备、劳动防护设备以及其他用途设备和工具等。

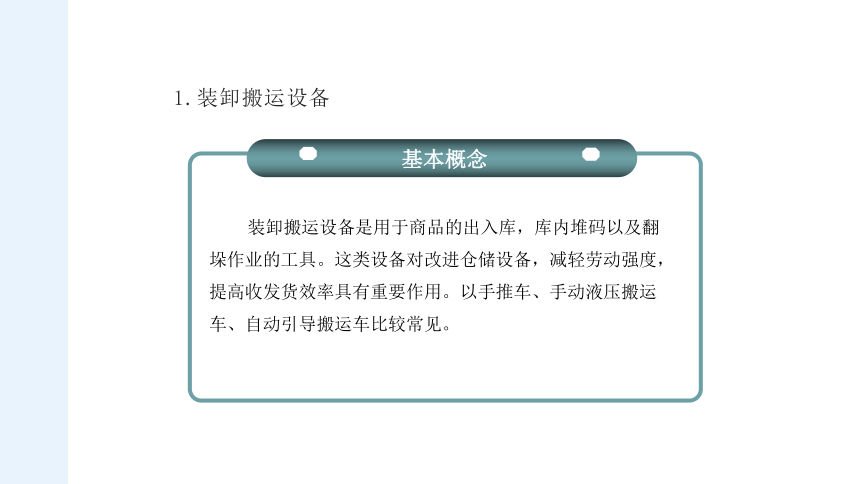

1.装卸搬运设备
基本概念
装卸搬运设备是用于商品的出入库，库内堆码以及翻垛作业的工具。这类设备对改进仓储设备，减轻劳动强度，提高收发货效率具有重要作用。以手推车、手动液压搬运车、自动引导搬运车比较常见。
（1）搬运车
1）手推车
简单，以人力为主，适宜于路面上水平运送药品。适用于短距离搬运轻型药品。
2）手动液压搬运车
广泛用于仓库的轻小型搬运设备，货叉通过手动液压油泵抬起， 用人工手拉使之行走。
3）自动导引搬运车
具有电磁或光学导引装置，能够按照预定的导引线路行走，具有小车运行和停车装置、安全保护装置以及具有各种移动功能的运输小车。
是一种有轨轮胎行走式装卸搬运车辆，对包装件以及托盘、集装箱等货物进行装卸、堆码、拆垛、短途搬运等作业，是托盘运输、集装箱运输必不可少的设备。具有操作灵活、减轻劳动强度、提高装卸搬运效率、缩短装卸时间、提高仓容利用率等优点。
（2）叉 车
（3）输送机
输送机按有无动力来源分重力式、动力式。重力式输送机是以输送物品本身的重量为动力，在一倾斜的输送机上由上而下滑动，又可分为重力式辊筒输送机和重力式滚轮输送机。动力式输送机一般以电动机为动力，可分为棍子输送机和皮带式输送机。
（4）堆垛机
堆垛机是专门用来堆码货垛或提升货物的机械。普通仓库使用的堆垛机是一种构造简单、用于辅助人工堆垛、可移动的小型货物垂直提升设备。巷道式自动堆垛机则是自动化立体仓库内的主要作业机械。
2.保管设备
（1）苫垫用品
起遮挡雨水和隔潮、通风等作用。
（２）存货用具
存货用具，包括各种类型的货架、货橱等，其中，货架较为常见。货架泛指存放货物的架子。
货架类型 特 点
超市货架 可按客户要求单独设计，层数可自由增减，重量较轻，安装快捷方便，单面承重为600kg左右。
平台式货架 采用阁楼式设计，多层建设，适用于较高、存储量大的仓库。
线棒式货架 承重力大、不易变形、连接可靠、拆装容易，多样化，满足大批量货物、品种繁多的存储与集中管理需要，多配合机械搬运工具使用。
横梁式型货架 成本低、安全可靠、组装、拆卸简单方便，每层标准有效承载800kg以上，适合于人工存取箱式货物，或者与零件盒、周转箱配套装载零散重型货物。
（２）存货用具
（3）托盘
是用于集装、堆放、搬运和运输的放置作为单元负荷的货物和制品的水平平台装置。
分 类 特 点
木质类 用木质或竹质材料制成。价格便宜，体积大，承载能力大，易修补，不易变形，在全世界使用最广泛。使用寿命较短。
纸质类 多为蜂窝状结构制成。具有重量轻、韧性好、不易变形、抗压、抗冲击、防震、隔热、隔音、绿色环保等特点。
复合材质类 多为塑木复合材料制成。具有强度高、韧性好、不变形、不吸潮、不霉蛀、抗腐蚀、耐老化、易加工、低成本、可回收、无污染等优点。用途广泛，适用于药业、化工、饮料、烟草、建筑等行业的仓储和物流。
分类 特点
金属类 一般质地为不锈钢，多用于的地面、货架存储及货物联运、周转等。在托盘中承载能力最强，安全可靠；刚性好，承载量大，经久耐用，使用寿命长，可回收再利用。更为环保，在强度、耐磨、耐温方面更具优势。
塑料类 价格便宜，质地较轻，使用方便，具有防滑功能，耐腐蚀，平均使用寿命与钢托盘相仿。多应用于食品、医药、物流运输、仓库搬运、储存货架等行业。
美国主流托盘为 ：48in x40in ( 约为 1200mm×1000mm)
日本主流托盘为：1100mm× 1100mm和1200mm×1000mm。
我国托盘规格与国际标准化组织规定的通用尺寸一致， 主要有三个规格： 800mm×1000mm、 800mm×1200mm、 1000mm×1200mm。
（1）基本概念
指用于商品进出时的计量、点数，以及货存期间的盘点、检查中经常使用的度量衡设备。
1）稳定性：受力后出现相应变化。
2）灵敏性：能感应出最小荷重变化。
3）正确性：每次对不同物品的计量结果在误差范围内。
4）不变性：同一物体连续称重，每次的结果在误差范围内。
3.计量设备
（2）计量设备分类
一是质量计量设备，包括各种磅秤、地中衡、轨道衡、电子秤等；二是流体容积计量设备，包括流量计、液面液位计等；三是长度计量设备，包括检尺器、自动长度计量仪等；四是个数计量设备，包括自动计数器及自动计数显示装置等。
自动计数显示装置是一种计数的计量装置，安装于多品种、少批量、多批次的拣选式货架上，每当取出一件，相应的显示装置上就显示出数量指示，可观察并确认拣选数量，库存数量。此种装置可以防止计数的混乱、防止差钻，所以应用广泛。
4.养护设施设备
基本概念
药品养护的各项工作内容都应围绕保证药品储存质量为目标。因此，企业根据自身的实际工作情况，可采用不同的养护检验设备。
在仓库中常用的养护检验设备主要有：
（1）温度调节设备
1）空调
空调即空气调节器（Air Conditioner），是指用人工手段，对建筑物内环境空气的温度、湿度、洁净度、流速等参数进行调节和控制的设备。
2）药品冷藏柜
药品冷藏柜主要用于药品，生物制剂，疫苗，血液的冷藏、保存和运输。
（2）湿度调节设备
1） 温湿度自动监控系统
温湿度自动监控系统通常具有以下常规功能：
5.仓库安全设备
消防安全设备，如灭火器、消防栓
防范系统，如防尘、防霉、防污染、防鼠虫设备
监控系统，如电视监控、网络视频监控系统
电器设备，如变压器、电动机、防暴灯
危险库防雷装置，如避雷针、避雷器
6.自动分拣设备
（1）基本概念
一般由控制装置、分类装置、输送装置及分拣道口组成，具有很高的分拣效率，是提高物流配送效率的一项关键因素。但也有以下缺点：
1）具有一次性投资巨大；
2）对物品外包装要求高；
3）需要相应的大量业务支持。
基本概念
（2）周转设备
1）可堆式周转箱
广泛用于物流中的运输、配送、储存、流通加工等环节，可与多种物流容器配合，用于各类仓库、生产现场等多种场合。
2）可插式周转箱
可与标准物流器具配合使用，是完成标准化、专业化的基本单元，可堆叠存放，节省使用空间。
3）折叠式周转箱
重量轻、占地少、组合方便、有效利用空间，在各大连锁超市、大型配送中心、百货商场等广泛使用。
（3）自动分拣系统
1）堆块式分拣系统
可适应不同大小、重量、形状的各种不同商品；分拣时准确、冲击性小、不损伤货品；占地空间小；分拣能力高出口多。
2）轨道台车式分拣系统
布局更为灵活，适应作业工程需要；可靠耐用，易维修保养，更为节能；高容量、模块化分拣，最大能力可以达到每小时1万2千件。
3）滑块式分拣机
不易损伤、不冲击商品，对分拣商品的形状和大小适用范围广；故障率非常低，是目前国外一种最新型的高速分拣机。
4）交叉带式分拣系统
适宜分拣各类小件商品，如食品、化妆品、衣物等；分拣出口多，可左右两侧分拣；分拣能力一般达7200—12000个/时。
5）斜导轮式自动分拣系统
重量轻、占地少、组合方便、有效利用空间等优点；在各大连锁超市、大型配送中心、百货商场等广泛使用。
6）摇臂式自动分拣系统
能连续、大批量地分拣货物；分拣误差率极低；分拣作业基本实无人化。
7）挡板式分拣机
挡板本身也有不同形式，也有的在挡板工作面上装有滚筒或光滑的塑料材料，以减少摩擦阻力。
（4）电子标签辅助拣货系统
采用先进电子和通讯技术开发而成的物流辅助作业系统，安装在货架储位上，通过计算机与软件控制，以灯号与数字显示作为辅助工具，引导工人完成拣货工作。
1）提升作业速度与品质；
2）降低前置作业时间并大幅降低错误率；
3）实现无纸化、标准化作业；
4）缩短操作人员上线的培训过程。
（5）自动导引运输车
缩写是AGV，其以轮式移动为特征，较之步行、爬行或其它非轮式的移动机器人。具有以下优点：
1）自动化程度高；
2）充电自动化；
3）外形美观，提高观赏度，提高企业的形象；
4）使用方便，占地面积少，生产车间的AGV可在各个车间穿梭往复。
1）电磁感应引导式
一般是在地面上，沿预先设定的行驶路径埋设电线，目前在绝大多数商业化的AGV系统上使用，尤其是适用于大中型的AGV。
2）激光引导式
应用越来越普遍。将激光扫描器更换为红外发射器、或超声波发射器，则可以变为红外引导式和超声波引导式AGV。
3）视觉引导式
不要求人为设置任何物理路径，在理论上具有最佳的引导柔性，随着计算机图像采集、储存和处理技术的飞速发展，该种AGV的实用性越来越强。
