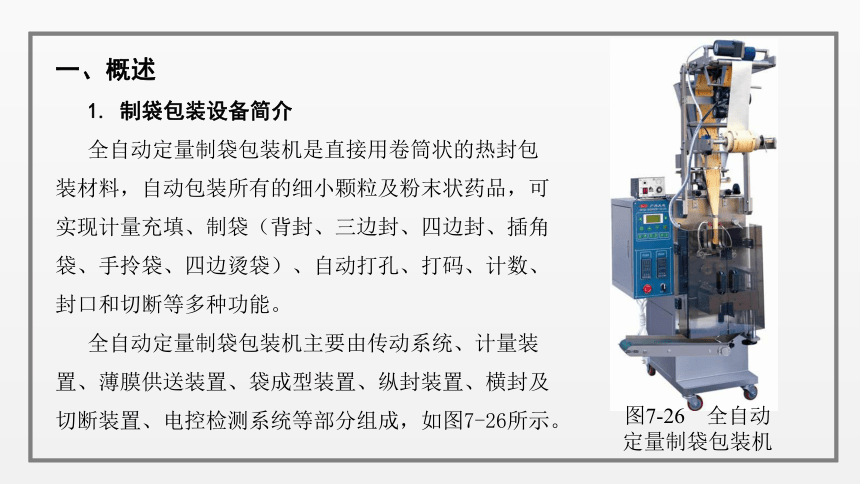

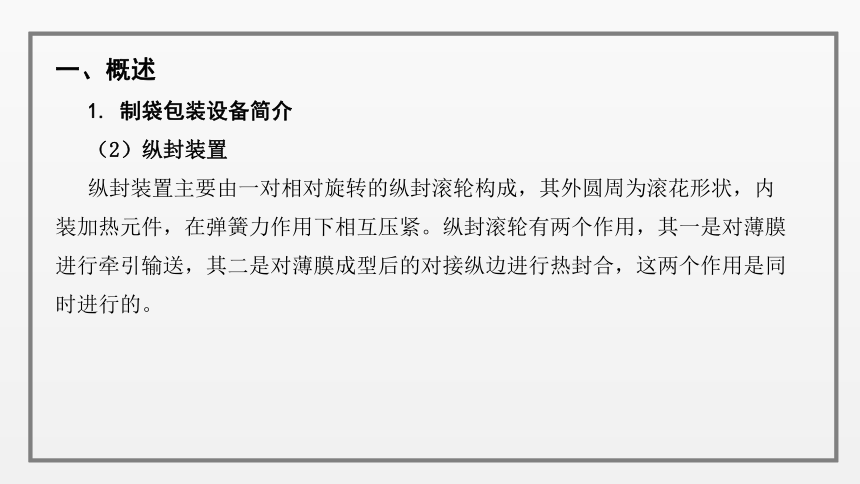

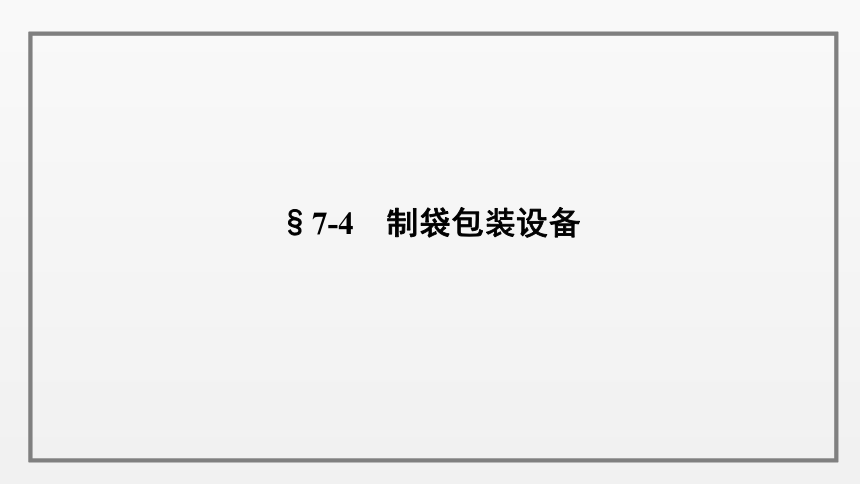

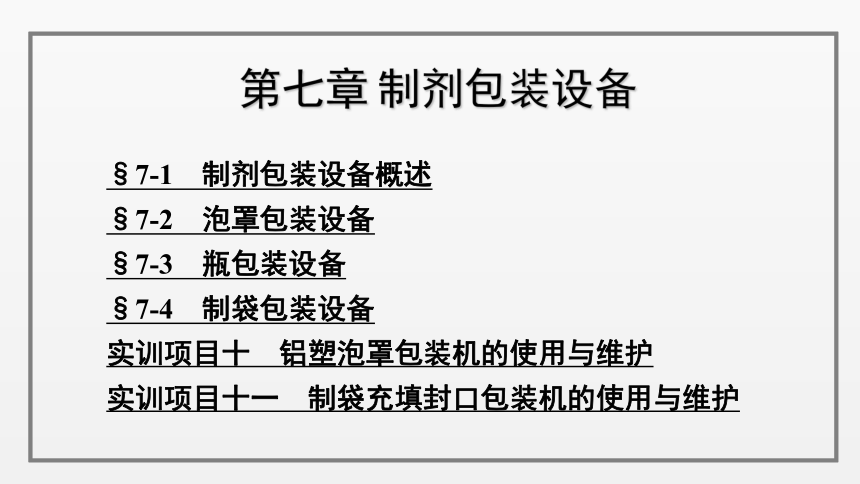

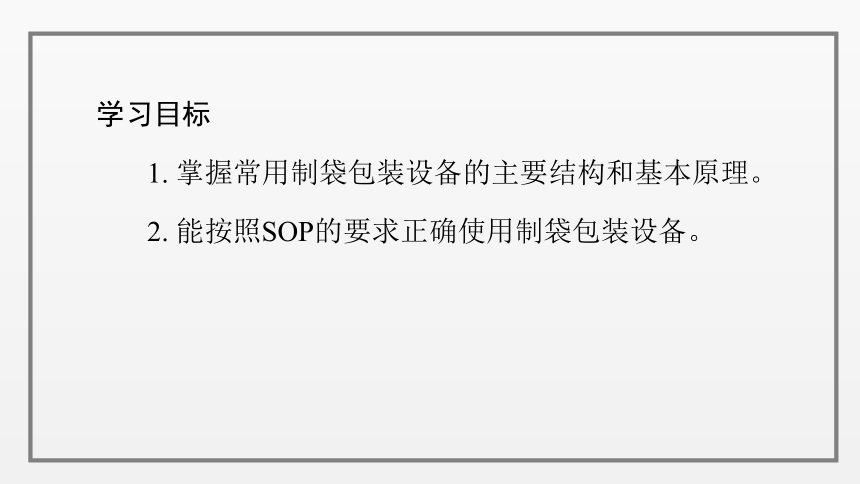

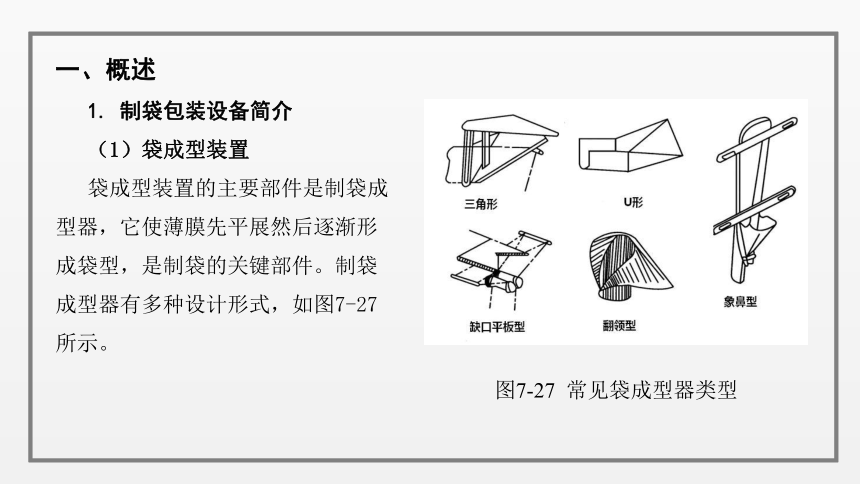

资源简介 (共12张PPT)第七章 制剂包装设备§7-1 制剂包装设备概述§7-2 泡罩包装设备§7-3 瓶包装设备§7-4 制袋包装设备实训项目十 铝塑泡罩包装机的使用与维护实训项目十一 制袋充填封口包装机的使用与维护§7-4 制袋包装设备学习目标1. 掌握常用制袋包装设备的主要结构和基本原理。2. 能按照SOP的要求正确使用制袋包装设备。一、概述1. 制袋包装设备简介全自动定量制袋包装机是直接用卷筒状的热封包装材料,自动包装所有的细小颗粒及粉末状药品,可实现计量充填、制袋(背封、三边封、四边封、插角袋、手拎袋、四边烫袋)、自动打孔、打码、计数、封口和切断等多种功能。全自动定量制袋包装机主要由传动系统、计量装置、薄膜供送装置、袋成型装置、纵封装置、横封及切断装置、电控检测系统等部分组成,如图7-26所示。图7-26 全自动定量制袋包装机一、概述1. 制袋包装设备简介(1)袋成型装置袋成型装置的主要部件是制袋成型器,它使薄膜先平展然后逐渐形成袋型,是制袋的关键部件。制袋成型器有多种设计形式,如图7-27所示。图7-27 常见袋成型器类型一、概述1. 制袋包装设备简介(2)纵封装置纵封装置主要由一对相对旋转的纵封滚轮构成,其外圆周为滚花形状,内装加热元件,在弹簧力作用下相互压紧。纵封滚轮有两个作用,其一是对薄膜进行牵引输送,其二是对薄膜成型后的对接纵边进行热封合,这两个作用是同时进行的。一、概述1.制袋包装设备简介(3)横封与切断装置横封与切断装置主要由一对横封辊构成,横封辊相对旋转,内装加热元件。作用有两个方面:其一是对薄膜进行横向热封合,横封辊旋转一周进行一次或两次的热封合动作;其二是切断包装袋,与热封合的操作同时完成。在两个横封辊的封合面中间,分别装嵌有刀刃及刀板,在横封辊热封合时能轻易地切断薄膜。一、概述2. 制袋包装的生产工艺流程全自动定量制袋包装工艺流程如图7-28所示。(1)制袋(2)计量与充填(3)封口(4)切断(5)检测、计数图7-28 全自动定量制袋包装工艺流程二、常用制袋包装设备1.三边封袋包装机三边封袋包装机是采用三边封合方式的袋包装机械,如图7-29所示。三边封袋包装机结构有卷筒薄膜、导辊、成型器、加料器、纵封滚轮、横封辊等,用于易流动颗粒或流动性差的粉粒状物料的包装,如图7-30所示。1.卷筒薄膜 2.导辊 3. 成型器 4.加料器 5. 纵封滚轮 6.横封辊 7.成品袋图7-30 三边封袋包装机结构图7-29 三边封袋包装机二、常用制袋包装设备2.四边封袋包装机四边封袋包装机是采用四边封合方式的袋包装机械,如图7-31所示。四边封袋包装机主要由充填器、上卷膜轴、下卷膜轴、输送装置、纵封器、横封器和切刀等组成,其结构如图7-32所示。1.供纸电机 2.导辊 3.卷筒薄膜 4.成品袋 5.横封辊 6.纵封滚轮 7.成型器 8.入料筒 9.转向导辊 10.分切滚刀图7-32 四边封袋包装机结构图7-31 四边封袋包装机二、常用制袋包装设备3.象鼻形成型器充填包装机象鼻形成型器的包装机在生产过程中包装袋会连续不断的运动,因此生产过程也是连续的。如图7-34所示。象鼻形成型器-充填-包装机结构如图7-35所示。1.卷筒薄膜 2.象鼻形成型器 3.加料斗 4.纵封器 5.横封器 6.固定切刀 7.回转切刀图7-35 象鼻形成型器-充填-包装机结构图7-34 象鼻形成型器-充填-包装机二、常用制袋包装设备4.翻领形成型器充填包装机翻领形成型器充填包装机(见图7-35)包装出来的口袋形状仍然是枕形,但是由于成型器的结构不同,生产过程是间歇不连续的。翻领形成型器充填包装机结构如图7-36所示。1. 加料管 2.翻领形成型器 3.纵封器 4.横封器 5.成品图7-37 翻领形成型器-充填-包装机结构图7-36 翻领形成型器-充填-包装机 展开更多...... 收起↑ 资源预览
