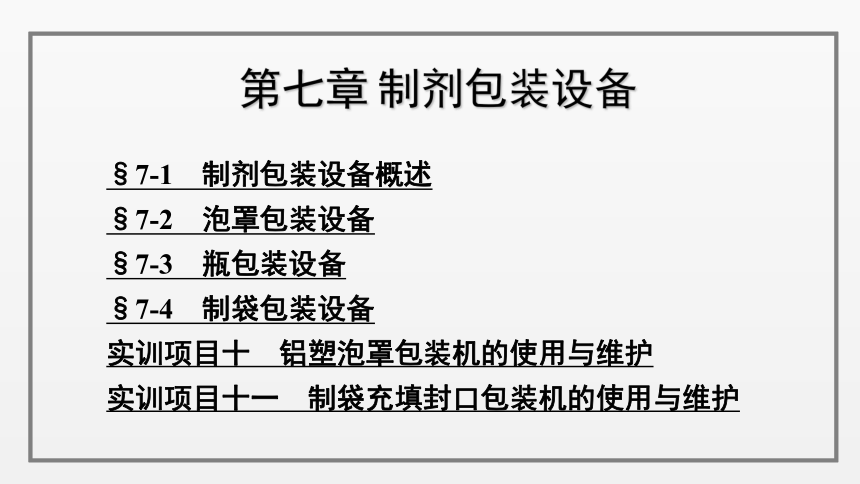

第七章 制剂包装设备
§7-1　制剂包装设备概述
§7-2　泡罩包装设备
§7-3　瓶包装设备
§7-4　制袋包装设备
实训项目十　铝塑泡罩包装机的使用与维护
实训项目十一　制袋充填封口包装机的使用与维护

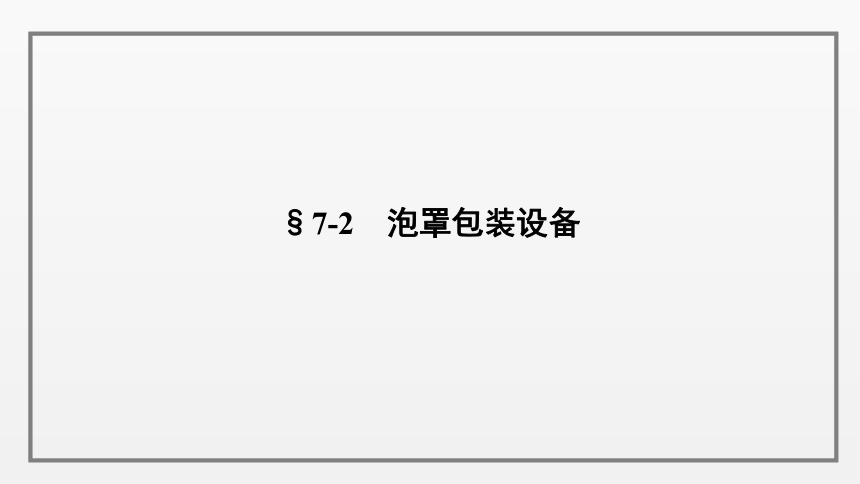

§7-2　泡罩包装设备

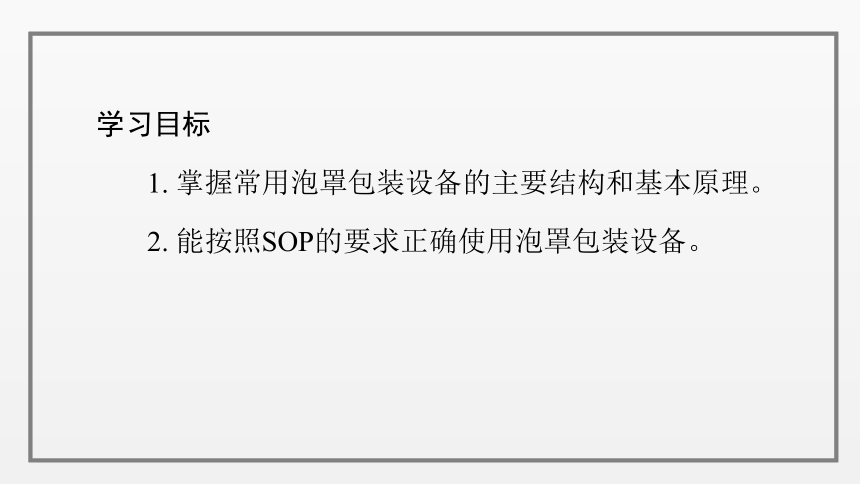

学习目标
1. 掌握常用泡罩包装设备的主要结构和基本原理。
2. 能按照SOP的要求正确使用泡罩包装设备。
一、概述

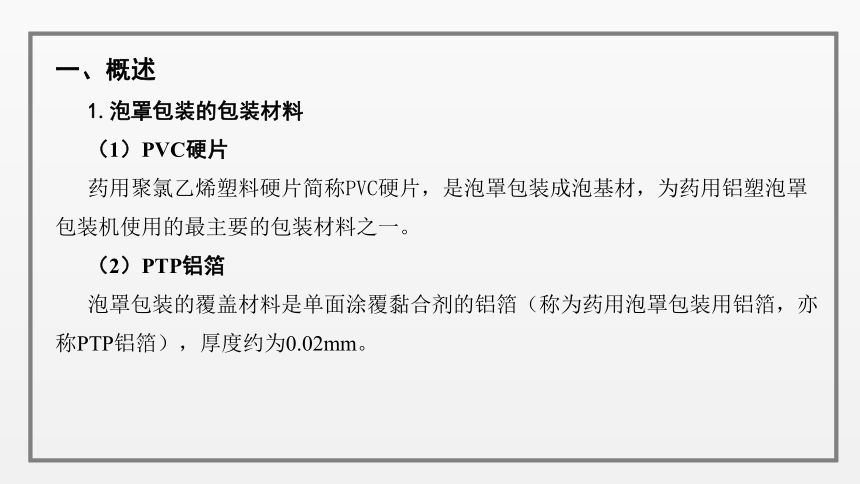

1.泡罩包装的包装材料
（1）PVC硬片
药用聚氯乙烯塑料硬片简称PVC硬片，是泡罩包装成泡基材，为药用铝塑泡罩包装机使用的最主要的包装材料之一。
（2）PTP铝箔
泡罩包装的覆盖材料是单面涂覆黏合剂的铝箔（称为药用泡罩包装用铝箔，亦称PTP铝箔），厚度约为0.02mm。
一、概述
2.泡罩包装机简介

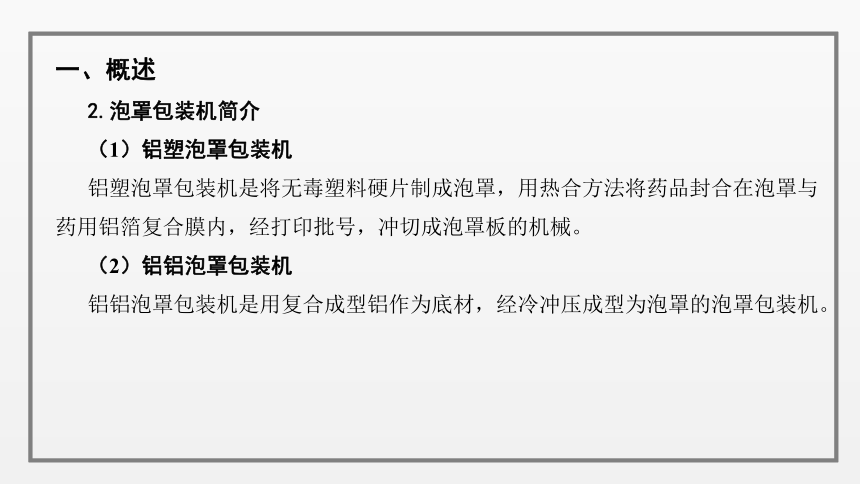

（1）铝塑泡罩包装机
铝塑泡罩包装机是将无毒塑料硬片制成泡罩，用热合方法将药品封合在泡罩与药用铝箔复合膜内，经打印批号，冲切成泡罩板的机械。
（2）铝铝泡罩包装机
铝铝泡罩包装机是用复合成型铝作为底材，经冷冲压成型为泡罩的泡罩包装机。
一、概述
2.泡罩包装机简介

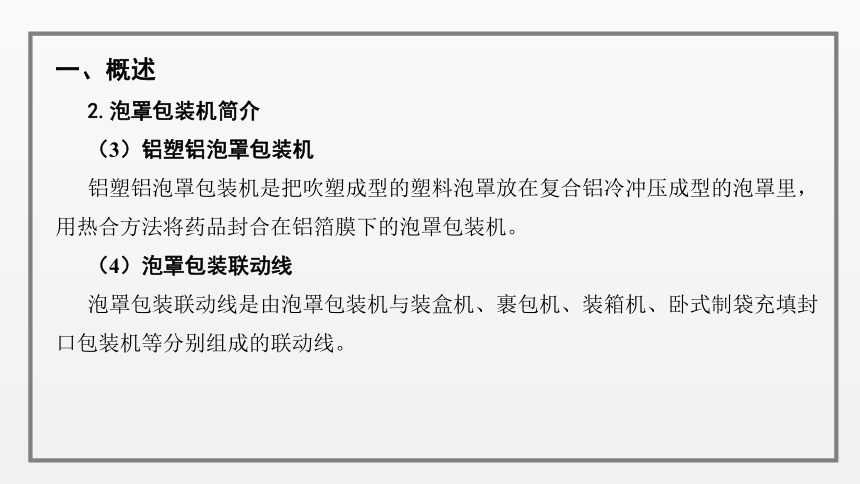

（3）铝塑铝泡罩包装机
铝塑铝泡罩包装机是把吹塑成型的塑料泡罩放在复合铝冷冲压成型的泡罩里，用热合方法将药品封合在铝箔膜下的泡罩包装机。
（4）泡罩包装联动线
泡罩包装联动线是由泡罩包装机与装盒机、裹包机、装箱机、卧式制袋充填封口包装机等分别组成的联动线。
一、概述
3.泡罩包装机的主要结构
（1）放卷部
（2）加热器
（3）成型部
（4）充填部
（5）热封部
（6）夹送装置
（7）打印装置
（8）冲裁部
（9）机体
1.PVC卷筒；2. PVC加热器；3.成型部；4.填充部；5. 热封部；
6. 铝箔卷筒；7.打印装置；8.冲裁部；9.成品滑槽

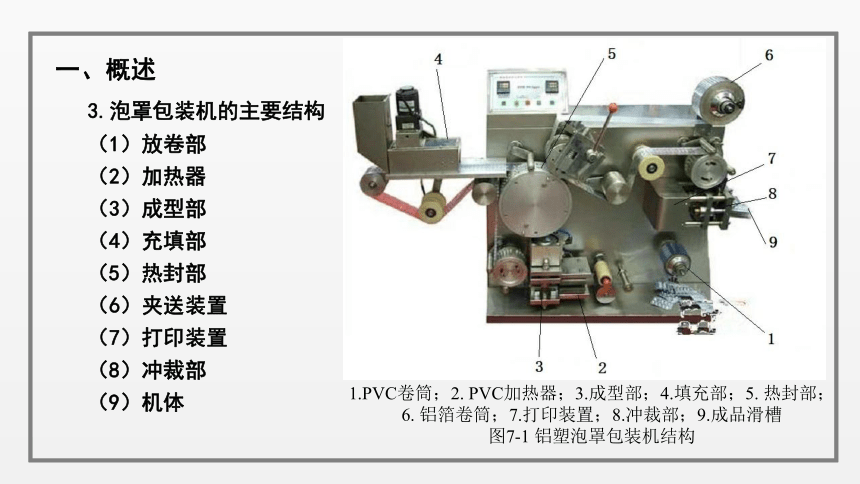

图7-1 铝塑泡罩包装机结构
一、概述
4.泡罩包装的生产工艺流程
泡罩包装生产工艺流程如图7-2所示。
图7-2 泡罩包装生产工艺
一、概述
4.泡罩包装的生产工艺流程
泡罩包装机的工艺流程如图7-3所示。
图7-3 泡罩包装机的工艺流程
１—薄膜辊 ２—加热器 ３—成型器 ４—加料装置 ５—检整装置 ６—印刷装置 ７—铝箔辊 ８—热封装置 ９—压痕装置 １０—冲裁装置 １１—成品 １２—废料辊
一、概述
4.泡罩包装的生产工艺流程
（1）加热
加热是指将成型膜加热到能够进行热成型加工的温度。
（a）辐射加热；（b）传导加热；（c）传导加热
1.成型模；2.薄膜；3.远红外加热器；4.加热辊；5.上加热板；6.下加热板；7.上成型模；8.下成型模
图7-4 加热方式
一、概述
4.泡罩包装的生产工艺流程
（2）成型
1）吸塑成型（负压成型）
2）吹塑成型（正压成型）
3）凸凹模冷冲压成型
4）冲头辅助吹塑成型
（a）吸塑成型（负压成型）；（b）吹塑成型（正压成型）；
（c）冲头辅助吹塑成型；（d）凸凹模冷冲压成型
图7-5 泡罩成型方式
一、概述
4.泡罩包装的生产工艺流程
（3） 加料充填
加料充填主要是将片剂、丸剂、胶囊等充填入已成型的泡罩中。
1）弹簧软管加料器
2）行星轮软毛刷推扫器
3）旋转隔板式加料器
一、概述
4.泡罩包装的生产工艺流程
（4）热封
成型膜泡罩内充填好药物，覆盖膜即覆盖其上，然后将两者封合。
1）辊压式
2）板压式
二、常用泡罩包装设备
1.平板式泡罩包装机
平板式泡罩包装机（见图7-6） 是指泡罩由平板模具吹塑成型，泡罩成型到热封合过程为间隙运动的泡罩包装机。其泡罩成型和热封合模具均为平板形。
图7-6 平板式泡罩包装机
二、常用泡罩包装设备
1.平板式泡罩包装机
平板式泡罩包装机由薄膜卷筒、加热装置、成型装置、充填装置、铝箔卷筒、热封装置、打批号和压痕装置、薄膜输送装置和冲切装置等组成。如图7-7所示。
1.薄膜卷筒；2.加热；3.成型；4.充填物料；5.铝箔卷筒；6.热封；
7.打批号和压痕；8.薄膜输送；9.冲切；10.废料卷筒；11.输送机
图7-7 平板式泡罩包装机结构
二、常用泡罩包装设备
2.滚筒式泡罩包装机
滚筒式泡罩包装机（见图7-8） 是指泡罩由滚筒模具真空吸塑成型，泡罩成型到热封合过程为连续运动的泡罩包装机。
图7-8 滚筒式泡罩包装机
二、常用泡罩包装设备
2.滚筒式泡罩包装机
滚筒式泡罩包装机主要由薄膜卷筒、远红外加热器、成型装置、料斗、热封合装置、铝箔卷筒、打字装置和冲裁装置等组成，如图7-9所示。
1.薄膜卷筒；2.远红外加热器；3.成型装置；4.料斗；5.热封合装置；6.铝箔卷筒；7.打字装置；8.冲裁装置；9.输送机；10.废料辊
图7-9 滚筒式泡罩包装机结构
二、常用泡罩包装设备
3.滚板式泡罩包装机
滚板式泡罩包装机（见图7-10）是指泡罩由平板模具间隙吹塑成型，由滚筒连续热封合的泡罩包装机。其泡罩成型模具为平板形，热封合模具为圆筒形。
图7-10 滚板式泡罩包装机
二、常用泡罩包装设备
3.滚板式泡罩包装机
滚板式泡罩包装机主要由PVC支架、充填台、成型上模、上料机、加热器、铝箔支架、热压辊、冲裁装置、压痕装置及打字装置等组成，如图7-11所示。
1.PVC支架；2.充填台；3.成型上模；4.上料机；5.加热器；6.铝箔支架；7.热压辊；8.冲裁装置；9.压痕装置；10.打字装置
图7-11 滚板式泡罩包装机结构
