项目六
中药提取液的分离
与纯化

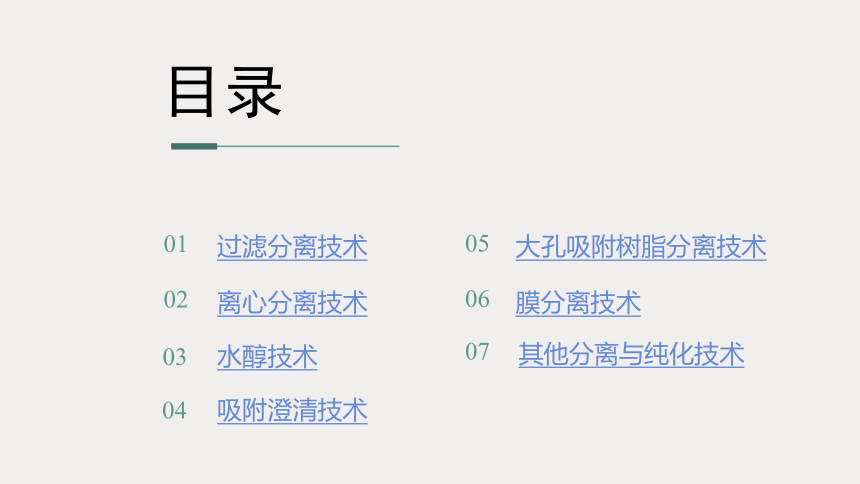

目录
过滤分离技术
01
水醇技术
03
02
离心分离技术
吸附澄清技术
04
膜分离技术
06
05
大孔吸附树脂分离技术
其他分离与纯化技术
07

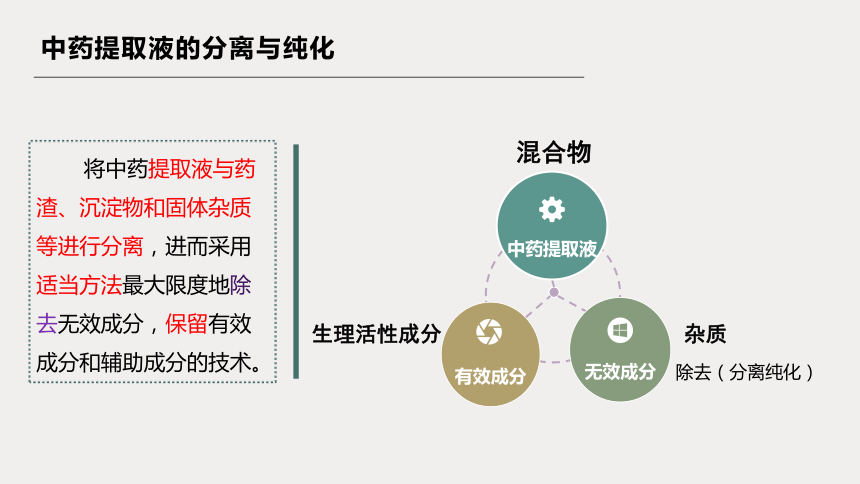

中药提取液的分离与纯化
将中药提取液与药渣、沉淀物和固体杂质等进行分离，进而采用适当方法最大限度地除去无效成分，保留有效成分和辅助成分的技术。
无效成分
有效成分
中药提取液
生理活性成分
杂质
除去（分离纯化）
混合物

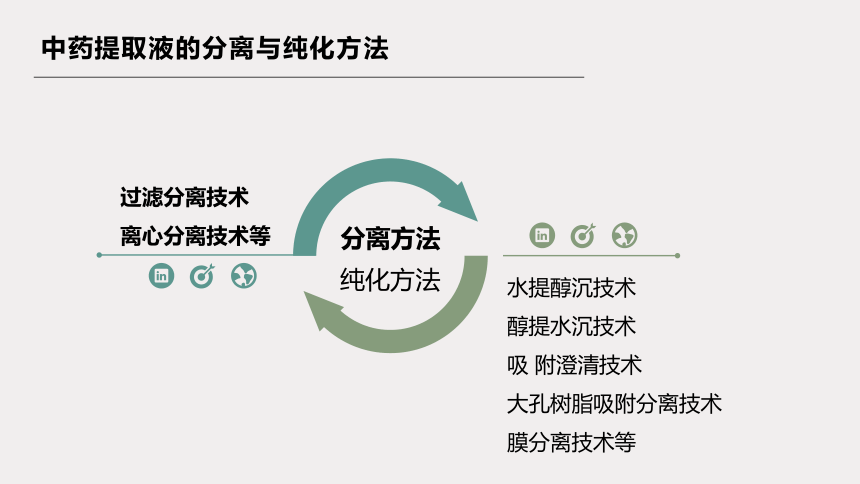

中药提取液的分离与纯化方法
纯化方法
分离方法
过滤分离技术
离心分离技术等
水提醇沉技术
醇提水沉技术
吸 附澄清技术
大孔树脂吸附分离技术
膜分离技术等
岗位任务二
离心分离技术

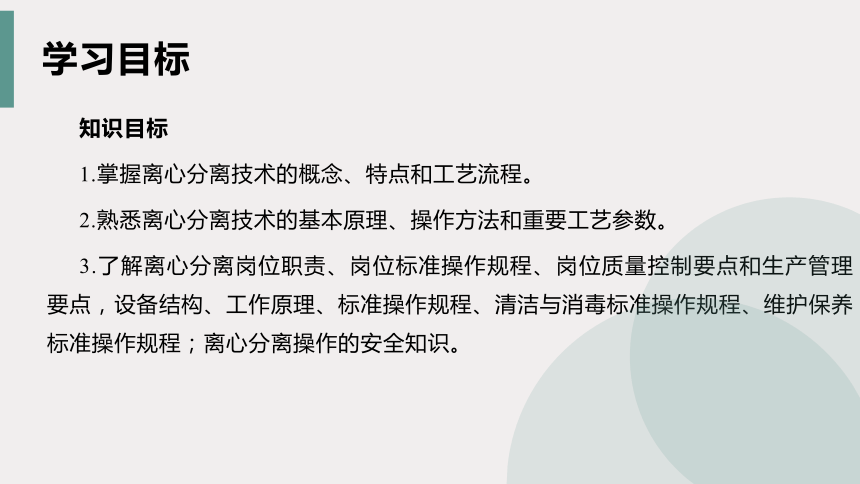

学习目标
知识目标
1.掌握离心分离技术的概念、特点和工艺流程。
2.熟悉离心分离技术的基本原理、操作方法和重要工艺参数。
3.了解离心分离岗位职责、岗位标准操作规程、岗位质量控制要点和生产管理要点，设备结构、工作原理、标准操作规程、清洁与消毒标准操作规程、维护保养标准操作规程；离心分离操作的安全知识。

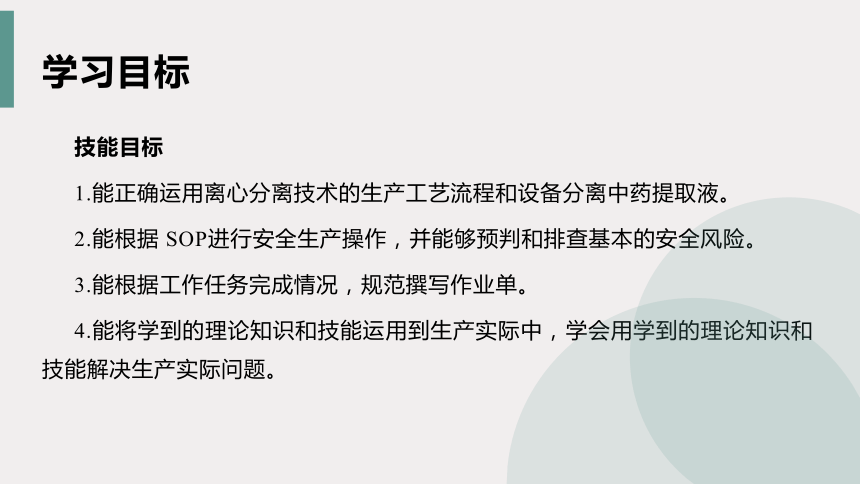

学习目标
技能目标
1.能正确运用离心分离技术的生产工艺流程和设备分离中药提取液。
2.能根据 SOP进行安全生产操作，并能够预判和排查基本的安全风险。
3.能根据工作任务完成情况，规范撰写作业单。
4.能将学到的理论知识和技能运用到生产实际中，学会用学到的理论知识和技能解决生产实际问题。
学习目标
素质目标
1.具有团队协作、沟通交流的能力。
2.具备爱岗敬业的工匠精神、科学严谨的学习态度、一丝不苟的工作作风和创新意识。
3.树立正确的规范意识、效率意识和安全意识。
4.具备优良的劳动纪律观念、心理素质、职业道德和素养。
案例导入
中国古代，人们用绳索的一端系住陶罐，手握绳索的另一端，旋转甩动陶罐，产生离心力挤压出陶罐中浆果的汁液，这就是离心分离原理的早期应用。
工业离心机诞生于欧洲，比如 １９世纪中叶，先后出现纺织品脱水用的三足式离心机， 和制糖厂分离结晶砂糖用的是悬式离心机。这些最早的离心机都是间歇操作和人工排渣的。
由于卸渣机构的改进，２０世纪３０年代出现了连续操作的离心机，间歇操作离心机也因实现了自动控制而得到发展。
１８７９年，瑞典的拉瓦尔发明第一台从牛奶中分离奶油的分离机，它的转鼓仅是一个空心的圆筒。后来转鼓内增加了轴向叠置的圆锥形碟片，使分离效果显著改善，并增大了处理能力，这一技术进展导致碟式分离机迅速发展。离心分离机的转速则逐渐由低速向高速发展，转鼓直径也逐渐增大，改善了分离效果，提高了处理能力。
讨论
1.结合以上案例，想一想身边还有哪些事件是利用离心分离技术或原理实现分离目的的。
2.通过以上案例，结合目前科技的发展，你认为离心分离技术目前在哪些领域运用得比较多。列举一二。?????????????????
离心分离技术的概念
指借离心力的作用分离液态非均相物系 （悬浮液或乳浊液）的最常用方法。
离心机是离心分离常用的设备。
适用范围
分离中药水煎煮提取液、压榨提取液以及水提醇沉液中的固体颗粒（细小或难以过滤）。
实验室用离心机
一、基本原理
离心分离技术目前在中药提取液的分离纯化中，使用较普遍。
原理
利用液态非均相物系中物质密度不同，通过离心机的高速运转，使离心加速度超过重力加速度的成百上千 倍，从而使密度大的物质沉降速度增加，密度大的物质在高速旋转中受到离心力的作用而沿旋转切线脱离，以实现中药提取液固液分离或液液分离。
二、工艺流程
图6-4 离心分离工艺流程
泵入
中药提取液
离心分离
上清液或密度较小部分
工艺流程线
质量控制点
固体沉淀或密度较大部分
含不溶颗粒或密度不一致
三、操作方法与工艺参数
1.操作方法
2
两种
离心过滤
离心力：使液体通过过滤介质成为滤液
过滤介质（上面）：需要，截留固体颗粒
适用范围：液-固分离
离心力：将密度不同的悬浮液 （或乳浊液）
离心分层。
过滤介质：不需要
适用范围：液固分离或液-液分离
离心沉降
根据分离物料性质不同分
三、操作方法与工艺参数
2.工艺参数
影响因素
工艺参数
离心机种类、离心方法、过滤介质及提 取液的密度等。
离心机转速、离心时间、过滤介质的 ｐＨ值和温度等。
影响最为突出
四、常用设备
工业化生产中
常选用具有过滤功能的离心机先对提取液进行离心过滤，以除去其中纤维杂质和较大固体颗粒，再适用管式高速离心机进行离心沉降分离。
管式高速离心机
实验室用离心机
四、常用设备
碟片式离心机
知识巩固
