项目六
中药提取液的分离
与纯化

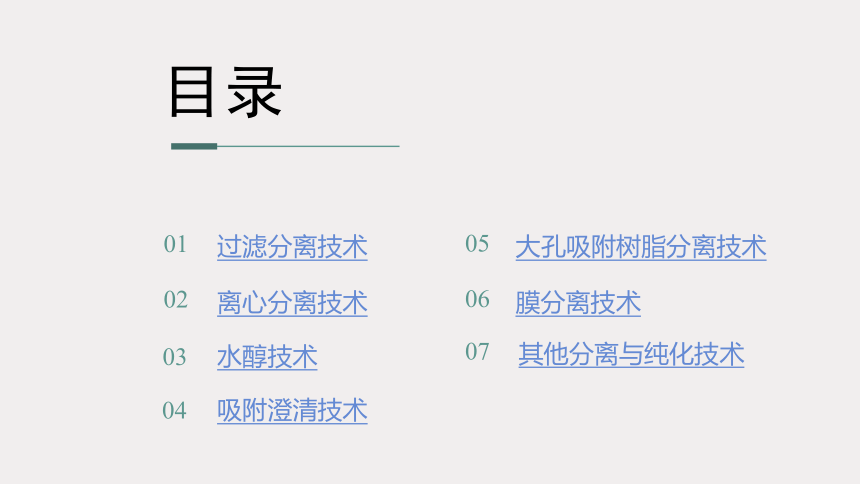

目录
过滤分离技术
01
水醇技术
03
02
离心分离技术
吸附澄清技术
04
膜分离技术
06
05
大孔吸附树脂分离技术
其他分离与纯化技术
07

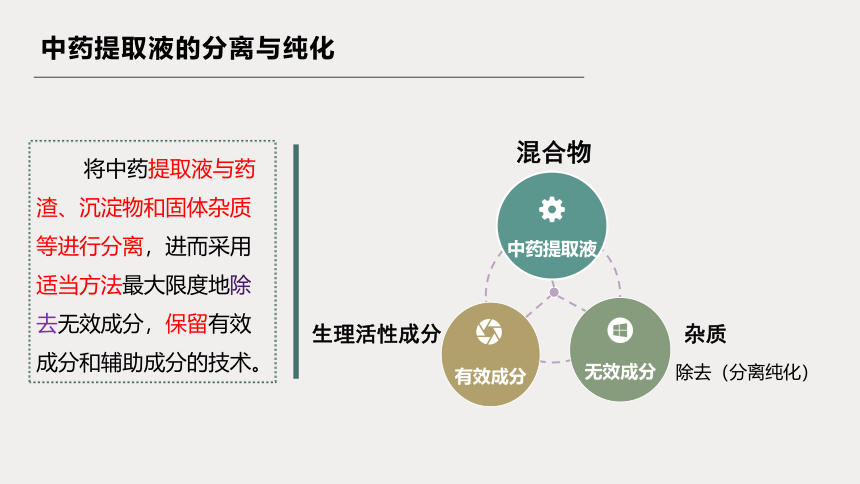

中药提取液的分离与纯化
将中药提取液与药渣、沉淀物和固体杂质等进行分离，进而采用适当方法最大限度地除去无效成分，保留有效成分和辅助成分的技术。
无效成分
有效成分
中药提取液
生理活性成分
杂质
除去（分离纯化）
混合物

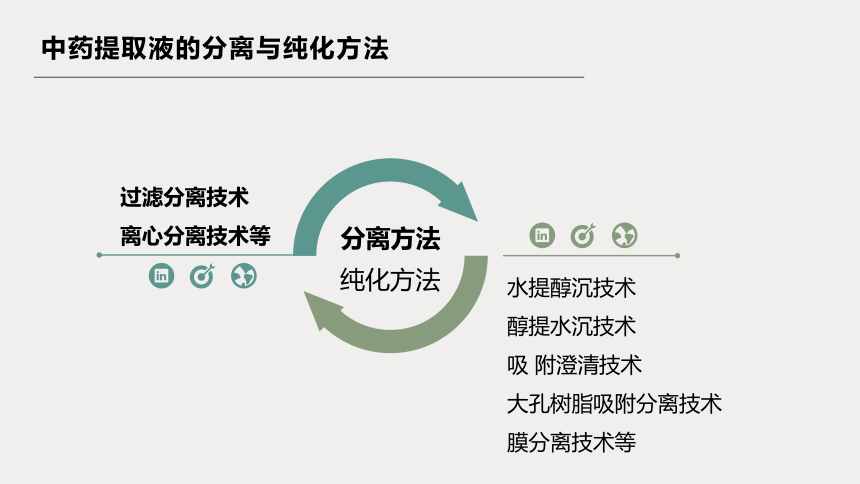

中药提取液的分离与纯化方法
纯化方法
分离方法
过滤分离技术
离心分离技术等
水提醇沉技术
醇提水沉技术
吸 附澄清技术
大孔树脂吸附分离技术
膜分离技术等
岗位任务一
过滤分离技术

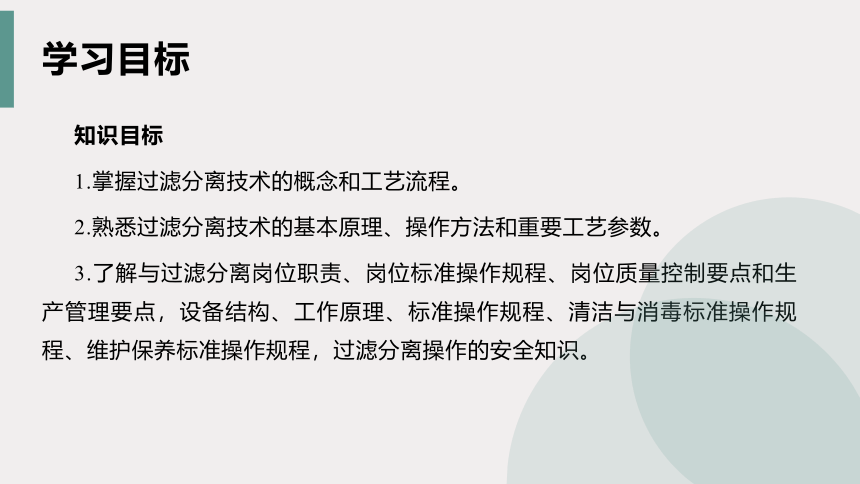

学习目标
知识目标
1.掌握过滤分离技术的概念和工艺流程。
2.熟悉过滤分离技术的基本原理、操作方法和重要工艺参数。
3.了解与过滤分离岗位职责、岗位标准操作规程、岗位质量控制要点和生产管理要点，设备结构、工作原理、标准操作规程、清洁与消毒标准操作规程、维护保养标准操作规程，过滤分离操作的安全知识。

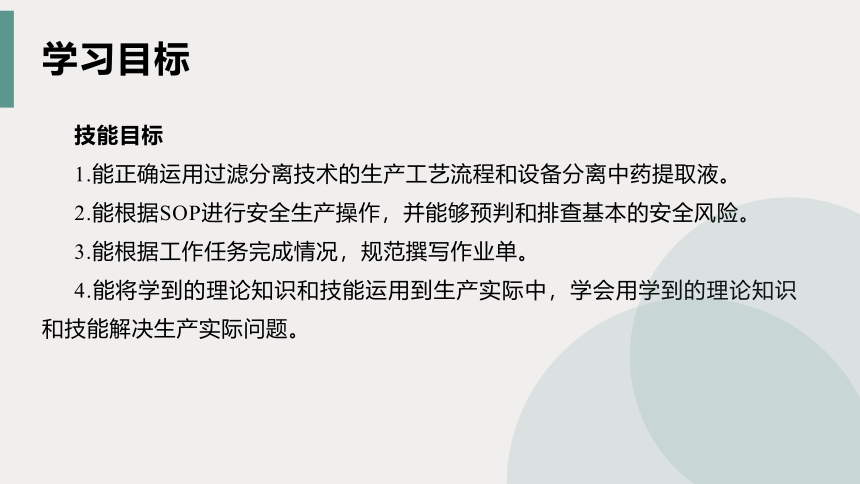

学习目标
技能目标
1.能正确运用过滤分离技术的生产工艺流程和设备分离中药提取液。
2.能根据SOP进行安全生产操作，并能够预判和排查基本的安全风险。
3.能根据工作任务完成情况，规范撰写作业单。
4.能将学到的理论知识和技能运用到生产实际中，学会用学到的理论知识和技能解决生产实际问题。
学习目标
素质目标
1.具有团队协作、沟通交流的能力。
2.具备爱岗敬业的工匠精神、科学严谨的学习态度、一丝不苟的工作作风和创新意识。
3.树立正确的规范意识、效率意识和安全意识。
4.具备优良的劳动纪律观念、心理素质、职业道德和素养。
案例导入
２０２２年１０月５日—９日，第十三届世界过滤大会在美国加利福尼亚州圣地亚哥的希尔顿海湾酒店举行，世界过滤大会是由世界过滤组织主办的当今世界上过滤与分离学术领域最 高级别的学术会议。
我国从第五届世界过滤大会开始，有代表参加。纵观各届大会的情况，可以看出我国过滤与分离机械行业与国际同行业之间相比，在液体过滤技术领域还存在一定差距，但随着我 国社会经济不断进步，相应技术的差距越来越小，目前，差距主要体现在技术的基础理论研究、设备处理能力、功能集成、多样化、用途专业化等方面。
中药提取液的过滤分离属于固液分离，过滤分离技术是制药工业中经常使用而又十分重要的过程和单元操作，中药提取液过滤分离的效果会直接影响中药提取物的质量、杂质分离精度、有效成分的收率、成本以及安全和环境保护。
讨论
1.结合以上案例，列举几个平时日常生活中的过滤案例，分别是怎么操作的？
2.结合以上案例，想一想，在中药提取液制备的过滤操作中，若采用日常生活中过滤的方法进行操作，优点有哪些？缺点又有哪些？试分析其优缺点。 ?????????????????
过滤分离技术的概念
指从液体和固体混合物中分离液体或固体的一种单元操作。
固体
液体
液体和固体
混合物
滤液
滤渣或滤块
除去（分离纯化）
过滤（多孔性物质：滤材或过滤介质）
注意：过滤分离技术是将中药提取液和药渣分离最常用的方法。
一、基本原理
推动力：重力、压力差等。
过滤介质：纺织品、纸、砂粒、沙土、石棉、玻璃碎粒、木炭等。
1.滤饼
过滤
2.深层过滤
二、工艺流程
在工业化生产中，滤饼过滤是获取中药提取液最常用的过滤分离方法。
图6-3 过滤分离工艺流程
过滤速率
出渣
合并滤液
中药固液混合物
过滤
滤液
洗涤
药渣
中药提取液
工艺流程线
质量控制点
滤饼
洗涤液
溶剂用量、洗涤次数
三、操作方法与工艺参数
1.操作方法
固液混合物通过过滤装置，将悬浮固体截留于过滤介质之上，滤液则穿过过滤介质在另一侧汇聚；过滤介质上的滤饼因含少量滤液，需要用少量纯溶剂进行多次洗涤或将滤饼进行压榨，洗涤液或压榨液与滤液合并。
实验室滤纸过滤装置
三、操作方法与工艺参数
2.工艺参数
过滤速度
滤饼厚度
过滤速度正比于过滤推动力，反比于过滤阻力。
影响：滤饼越厚，过滤越难进行。
提高过滤效率的方法：选用合适的助滤剂（纸浆、硅藻土、滑石粉、活性炭等。
推动力：大力应用
阻力：避免
其他影响因素：液体黏度、过滤介质本身的结构、滤饼厚度。
加入助滤剂第一法
四、常用设备
实验室抽滤装置
工业化生产中
实行二次过滤：滤网第一次粗滤；其他过滤器进行第二道过滤
烛式过滤装置
知识巩固
