柴油发动机燃油计量阀的检查
1
任务载体
发动机无法启动，燃油计量阀相关故障码

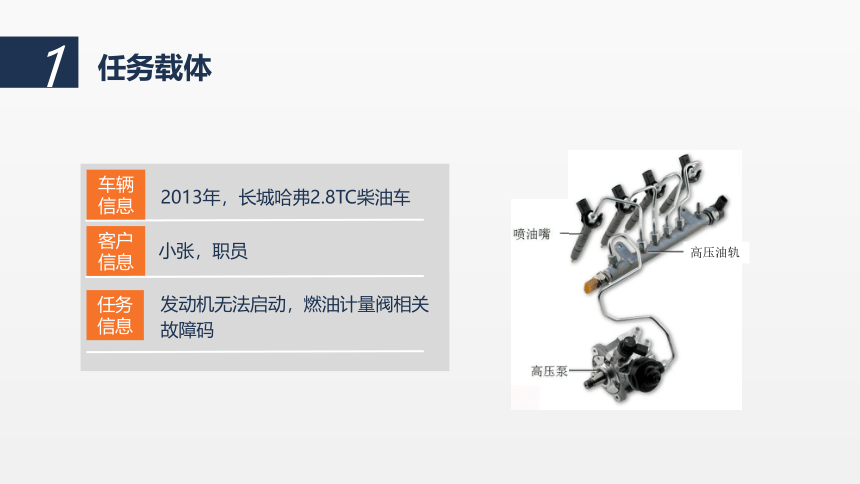

2013年，长城哈弗2.8TC柴油车
车辆信息
客户信息
任务信息
小张，职员
高压油轨
2
课程概述

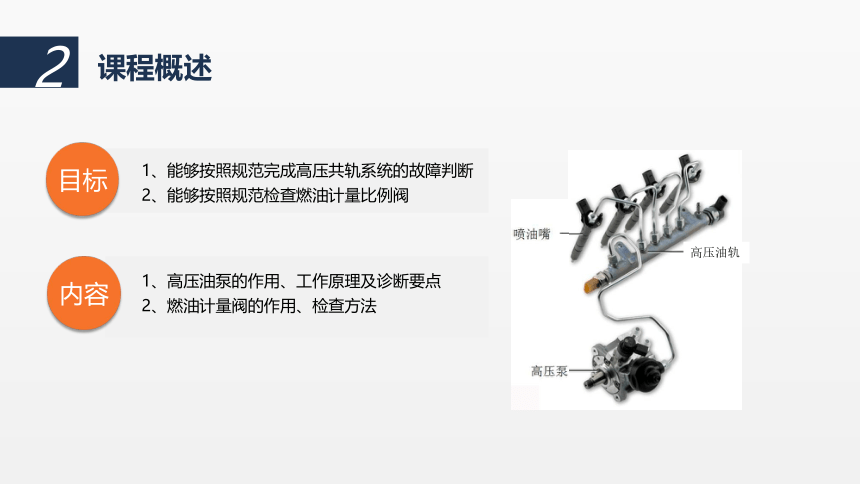

1、能够按照规范完成高压共轨系统的故障判断
2、能够按照规范检查燃油计量比例阀
目标
1、高压油泵的作用、工作原理及诊断要点
2、燃油计量阀的作用、检查方法
内容
高压油轨

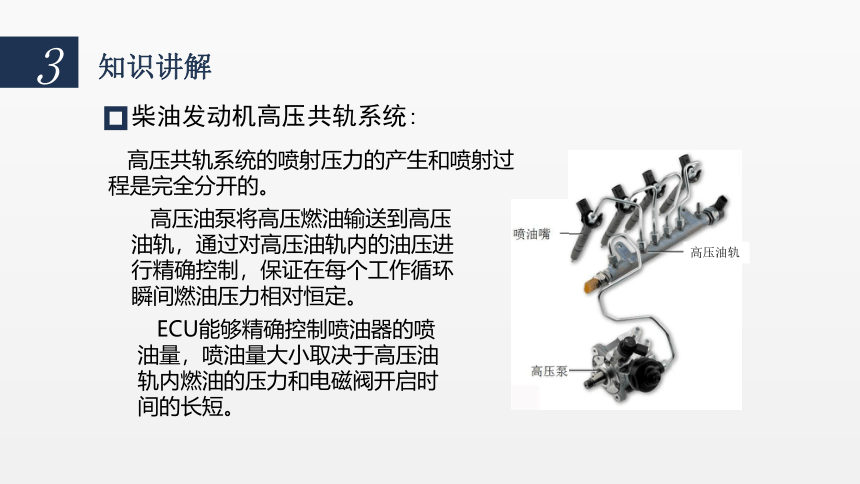

ECU能够精确控制喷油器的喷油量，喷油量大小取决于高压油轨内燃油的压力和电磁阀开启时间的长短。
高压油泵将高压燃油输送到高压油轨，通过对高压油轨内的油压进行精确控制，保证在每个工作循环瞬间燃油压力相对恒定。
高压共轨系统的喷射压力的产生和喷射过程是完全分开的。
高压油轨
柴油发动机高压共轨系统:
3
知识讲解

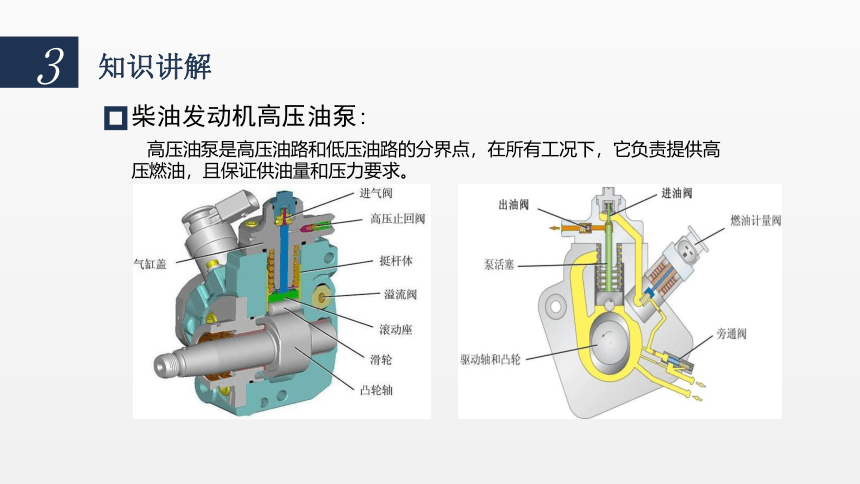

高压油泵是高压油路和低压油路的分界点，在所有工况下，它负责提供高压燃油，且保证供油量和压力要求。
柴油发动机高压油泵:
3
知识讲解
高压油泵工作原理:
3
知识讲解

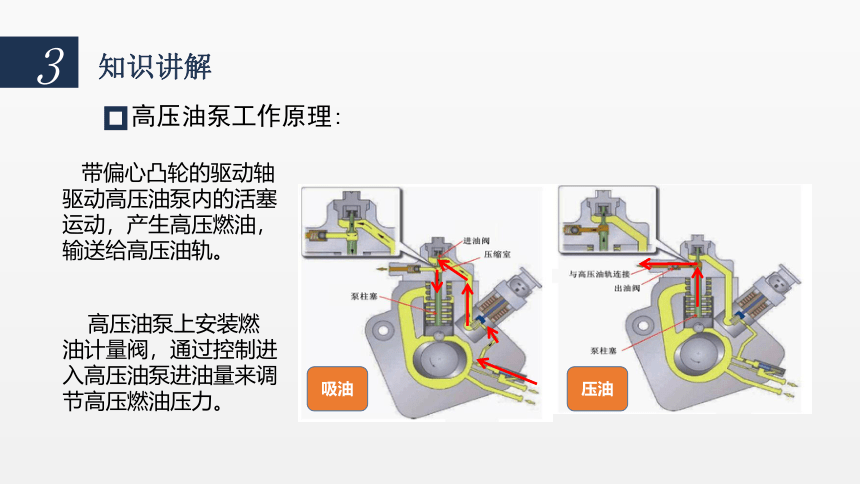

带偏心凸轮的驱动轴驱动高压油泵内的活塞运动，产生高压燃油，输送给高压油轨。
吸油
压油
高压油泵上安装燃油计量阀，通过控制进入高压油泵进油量来调节高压燃油压力。
燃油计量阀通过控制流入高压泵的燃油量来调节高压区域燃油压力。优点是仅产生当前工作状态所必需的压力，从而减小高压泵的功率消耗，避免没有必要的燃油加热。
如果不通电，燃油计量阀无法打开。如果出现故障，发动管理系统处于紧急运行模式。
燃油计量阀
3
知识讲解
燃油计量阀由发动机控制系统通过频宽可调脉冲（PWM）信号来控制。
燃油计量阀
3
知识讲解
1.插座
2.电磁阀壳体
3.轴承
4.带挺杆的枢轴
5.带壳体的线圈
6.外壳
7.垫片
8.磁芯
9.O型圈
10.柱塞
11.弹簧（内部）
12.安全元件
燃油计量阀：
3
知识讲解
燃油计量阀安装在高压油泵的第一级加压（齿轮泵）和第二级加压（柱塞泵）之间，以调整经第一级加压到第二级加压的燃油燃油量，而阀的开启量由ECU控制。
燃油计量阀：
3
知识讲解
输油泵的工作是向高压油泵供给足够的燃油量。在各种工作状态、在不同的压力下、在整个工作寿命期都必须满足上述要求。
博世CP1H输油泵：
3
知识讲解
博世第一代高压共轨系统常采用齿轮式输油泵，同高压油泵作成一体。博世新一代共轨系统采用辅助燃油泵向高压油泵供油。
燃油计量阀检测：
3
知识讲解
线路检查
清洗、更换
