柴油发动机油轨压力传感器的检查
1

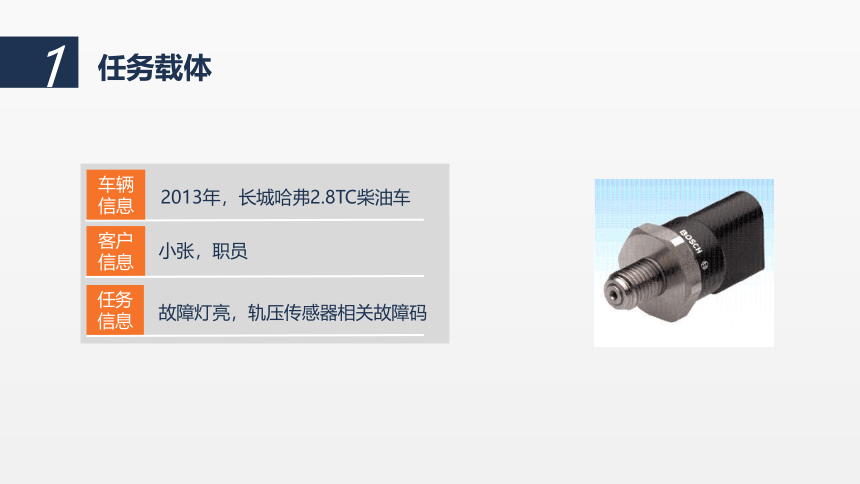

任务载体
故障灯亮，轨压传感器相关故障码
2013年，长城哈弗2.8TC柴油车
车辆信息
客户信息
任务信息
小张，职员
2

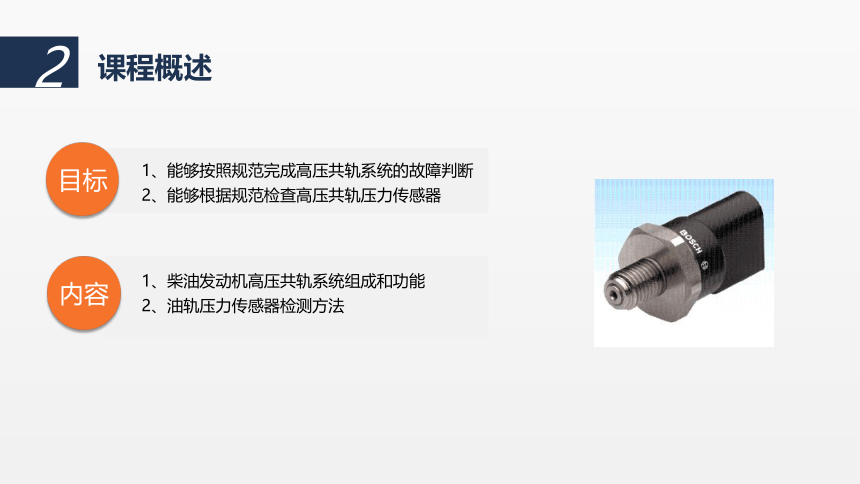

课程概述
1、能够按照规范完成高压共轨系统的故障判断
2、能够根据规范检查高压共轨压力传感器
目标
1、柴油发动机高压共轨系统组成和功能
2、油轨压力传感器检测方法
内容
2

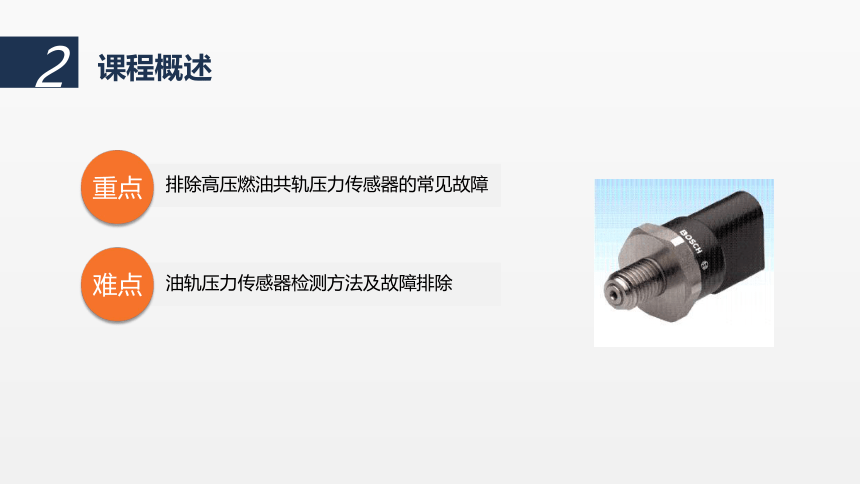

课程概述
排除高压燃油共轨压力传感器的常见故障
重点
难点
油轨压力传感器检测方法及故障排除

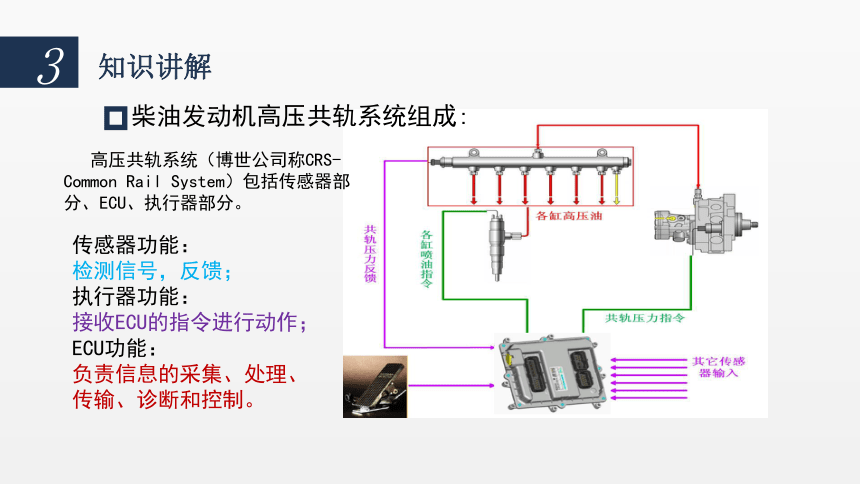

高压共轨系统（博世公司称CRS- Common Rail System）包括传感器部分、ECU、执行器部分。
传感器功能：
检测信号，反馈；
执行器功能：
接收ECU的指令进行动作；
ECU功能：
负责信息的采集、处理、传输、诊断和控制。
柴油发动机高压共轨系统组成:
3
知识讲解

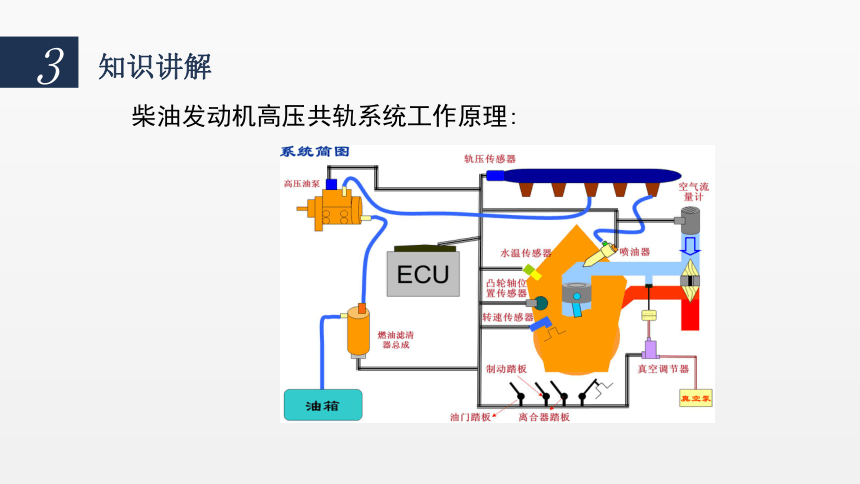

柴油发动机高压共轨系统工作原理:
3
知识讲解
ECU能够精确控制喷油器的喷油量，喷油量大小取决于高压油轨内燃油的压力和电磁阀开启时间的长短。
高压油泵将高压燃油输送到高压油轨，通过对高压油轨内的油压进行精确控制，保证在每个工作循环瞬间燃油压力相对恒定。
高压共轨系统的喷射压力的产生和喷射过程是完全分开的。
高压油轨
柴油发动机高压共轨系统:
3
知识讲解
柴油供给系统分低压油路部分和高压油路部分
低压油路
高压油路
燃油箱、滤清器、辅助燃油泵
高压油泵、高压油管、喷油器
柴油供给系统:
3
知识讲解
高压共轨功能是存储高压燃油和进行燃油分配。
共轨上装有用来测量供油压力的油轨压力传感器及燃油压力调节阀。
柴油供给系统-高压共轨:
3
知识讲解
共轨上装有用来测量供油压力的油轨压力传感器，用来进行燃油压力的闭环控制，压力传感器需保证足够的精度和响应速度。
1、针脚 2、放大电路 3、带传感器元件的膜片 4、高压燃油油道 5、接共轨
柴油供给系统-油轨压力传感器:
3
知识讲解
油轨压力传感器检测：
3
知识讲解
测量信号电压
更换油轨总成
共轨压力传感器不得拆卸，对于线路问题导致的故障现象，请修复线束，不得盲目更换轨压传感器。
操作注意事项：
油轨压力传感器检测：
3
知识讲解
实际共轨压力/MPa 0.65 25 33.6 70.3
电压值/V 0.45 1.06 1.24 2.06
起动发动机接入检测仪，读取当前的实际共轨压力，
同时检测 2#针脚输出电压，电压与共轨压力的关系应如下表所示：
