柴油发动机燃油含水率传感器的检查
1

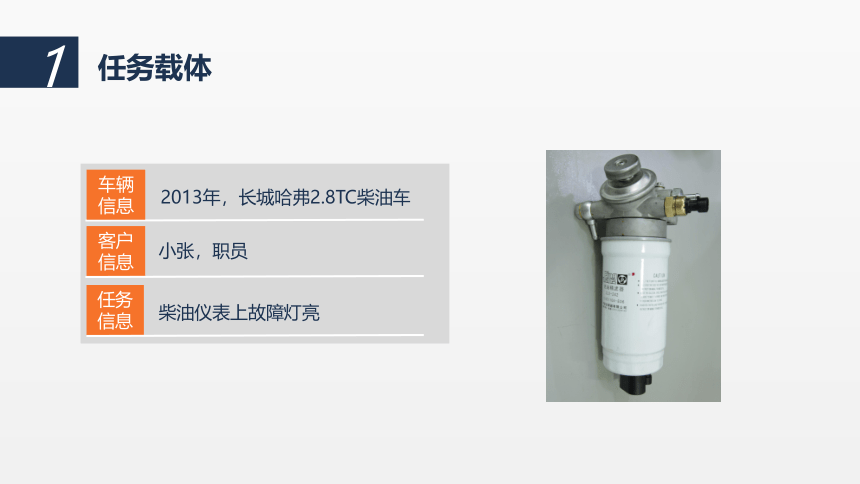

任务载体
柴油仪表上故障灯亮
2013年，长城哈弗2.8TC柴油车
车辆信息
客户信息
任务信息
小张，职员
2

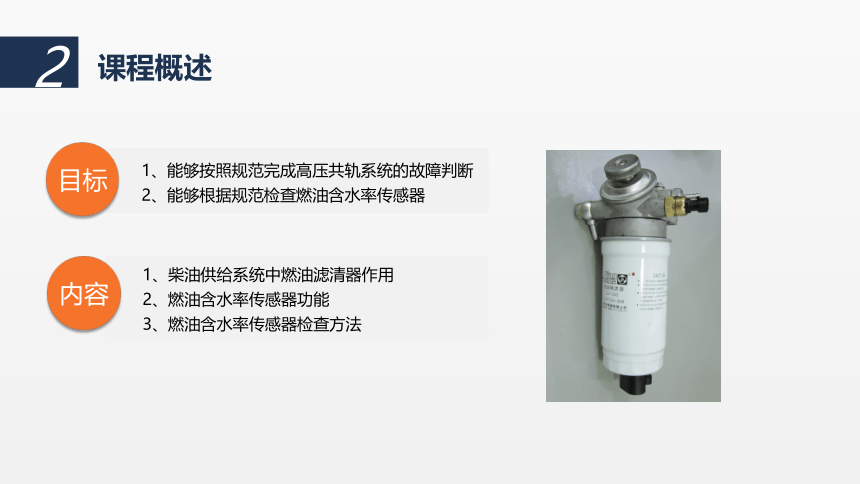

课程概述
1、能够按照规范完成高压共轨系统的故障判断
2、能够根据规范检查燃油含水率传感器
目标
1、柴油供给系统中燃油滤清器作用
2、燃油含水率传感器功能
3、燃油含水率传感器检查方法
内容
2

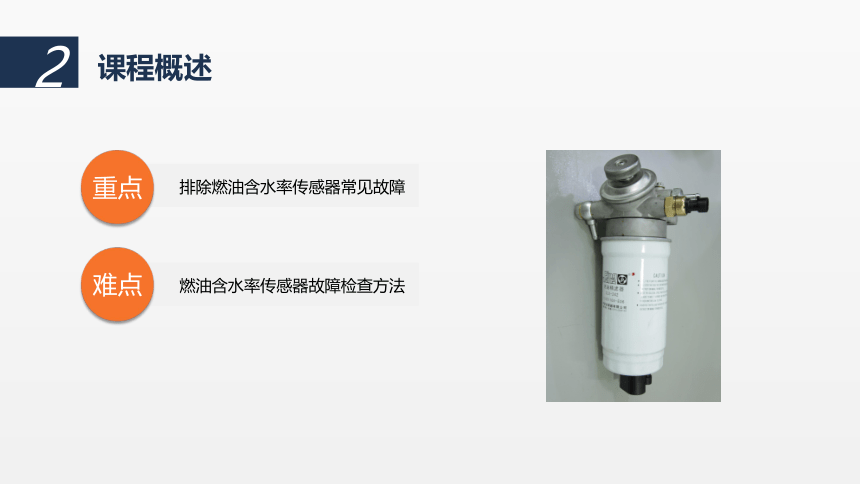

课程概述
排除燃油含水率传感器常见故障
重点
难点
燃油含水率传感器故障检查方法

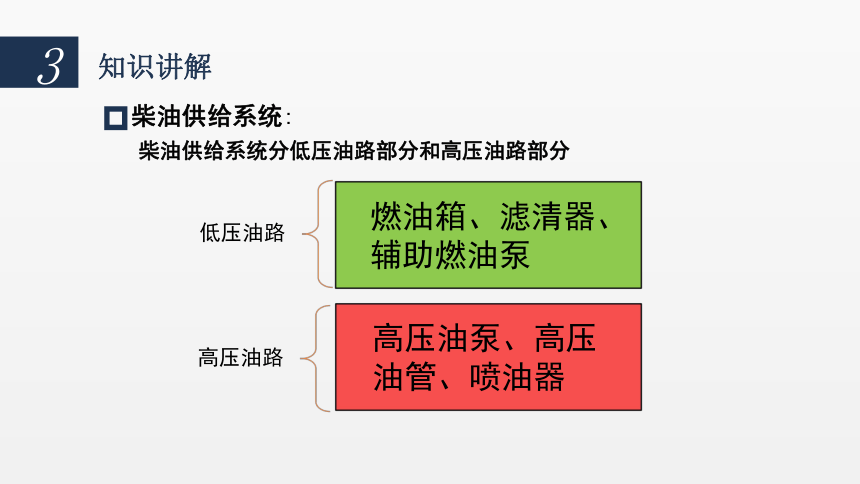

柴油供给系统分低压油路部分和高压油路部分
低压油路
高压油路
燃油箱、滤清器、辅助燃油泵
高压油泵、高压油管、喷油器
柴油供给系统:
3
知识讲解

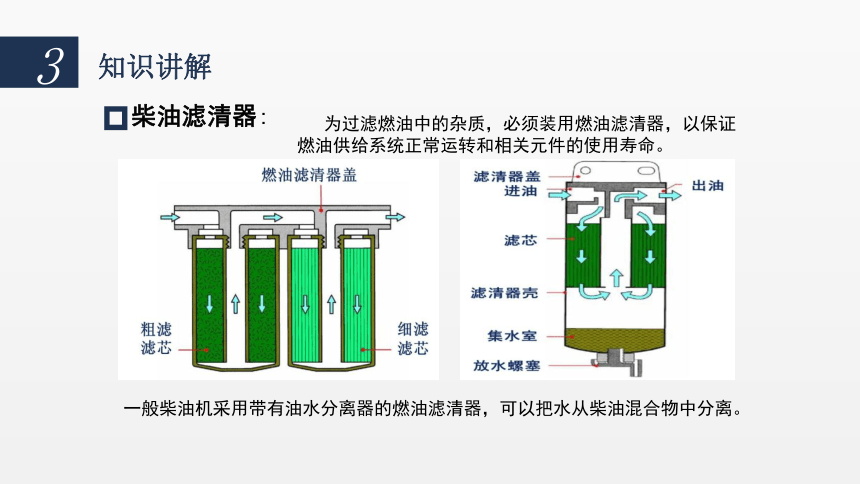

一般柴油机采用带有油水分离器的燃油滤清器，可以把水从柴油混合物中分离。
为过滤燃油中的杂质，必须装用燃油滤清器，以保证燃油供给系统正常运转和相关元件的使用寿命。
柴油滤清器:
3
知识讲解
柴油中水分、杂质等会使发动机的高压燃油泵、喷油器等生锈、异常磨损。
柴油滤清器:
3
知识讲解
滤清器过滤效果展示
1、必须按照规定里程或定期更换。
2、在第一次起动前、油箱内燃油被用尽时和更换燃油滤清器、维修燃油系统时，起动前应排出燃油系统内的空气。
柴油发动机清洁规定：
操作燃油供应和喷射装置时，必须认真注意下列清洁的“6项规定”：
1、松开连接位置前要彻底清洁连接位置及其周围区域；
2、将拆下的零件放在干净的垫子上并盖住，不要使用纤维质布；
3、如果无法立即进行维修，则要仔细地盖好或密封已打开的部件；
4、应在即将安装时从包装中取出备件，禁止使用无包装的（如放置在工具箱中等）部件；
5、对于打开的装置：不能使用压缩空气进行工作。不移动车辆；
6、不要让柴油流到冷却液软管上，必要时立即重新清洁软管。
更换柴油滤清器注意事项：
3
知识讲解
操作注意事项：


手油泵
柴油滤清器
燃油含水率传感器
柴油滤清器中的燃油含水率传感器：
3
知识讲解
燃油含水率传感器工作原理：
3
知识讲解
当燃油中的水分在油水分离器内到达传感器两电极的高度时，利用水的可导电性将两电极短路，此时水位报警灯点亮，提示驾驶员放水。
燃油含水率故障灯初步排查方法：
3
知识讲解
拧松燃油含水率传感器，放净油水分离器中的水分，路试，如故障现象消失，可排除传感器故障。
步骤 检查项目 检查内容 检查结果 参考 使用工具
1 针脚定义 查看维修手册 1、电源2、信号3、地线 维修手册
2 电压检测 电极1 0V 万用表
电极2 12V 3 电压检测（电极短接） 电极 0V 万用表
信号线 12V 燃油含水率传感器检测：
3
知识讲解
步骤 检查项目 检查内容 检查结果 参考 使用工具
1 针脚定义 查看维修手册 1、电源2、信号3、地线 维修手册
4 传感器测试 1-2针脚之间电阻 无穷大 万用表（黑色表笔接3号针脚）
2-3针脚之间电阻值 4MΩ 1-3针脚之间电阻值 1.5-2.5MΩ 5 线路测试 测量3条线束是否导通 万用表
燃油含水率传感器检测：
3
知识讲解
