(共18张PPT)

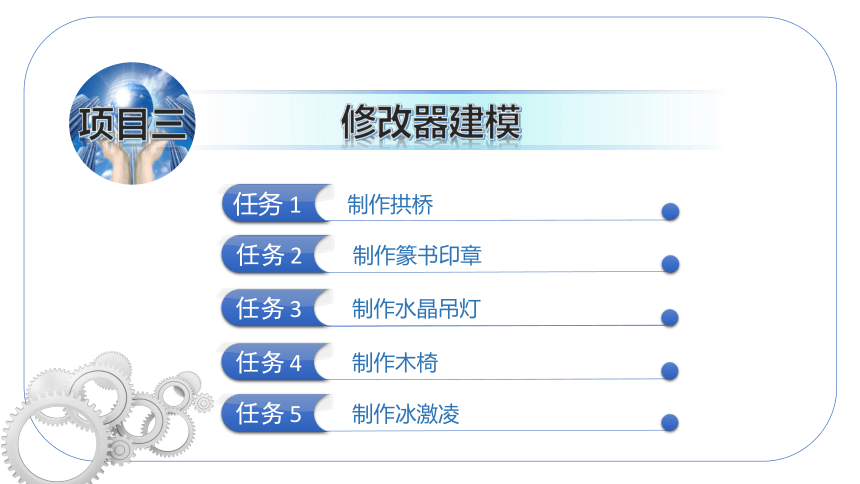

项目三
修改器建模
任务 1
制作拱桥
任务 2
制作篆书印章
任务 3
制作水晶吊灯
任务 4
制作木椅
任务 5
制作冰激凌
任务4
制作木椅
1. 掌握“FFD”修改器、“锥化”修改器和“镜像”修改器的作用。
2. 能根据情况合理选用“FFD”修改器，并利用“FFD”修改器改变对象形状。
3. 能为对象加载“锥化”修改器，并利用“锥化”修改器绘制两侧大小均匀变化的模型。
4. 能为对象加载“镜像”修改器，并利用“镜像”修改器绘制对称结构模型。
学习目标

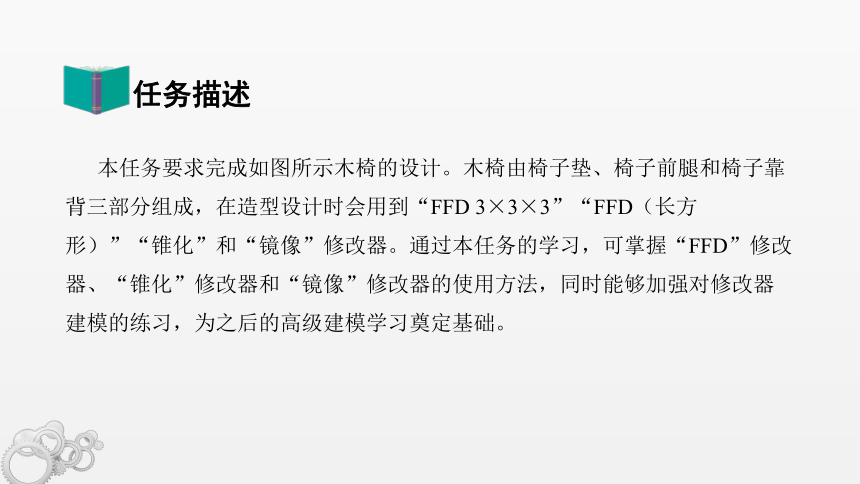

本任务要求完成如图所示木椅的设计。木椅由椅子垫、椅子前腿和椅子靠背三部分组成，在造型设计时会用到“FFD 3×3×3”“FFD（长方形）”“锥化”和“镜像”修改器。通过本任务的学习，可掌握“FFD”修改器、“锥化”修改器和“镜像”修改器的使用方法，同时能够加强对修改器建模的练习，为之后的高级建模学习奠定基础。
任务描述

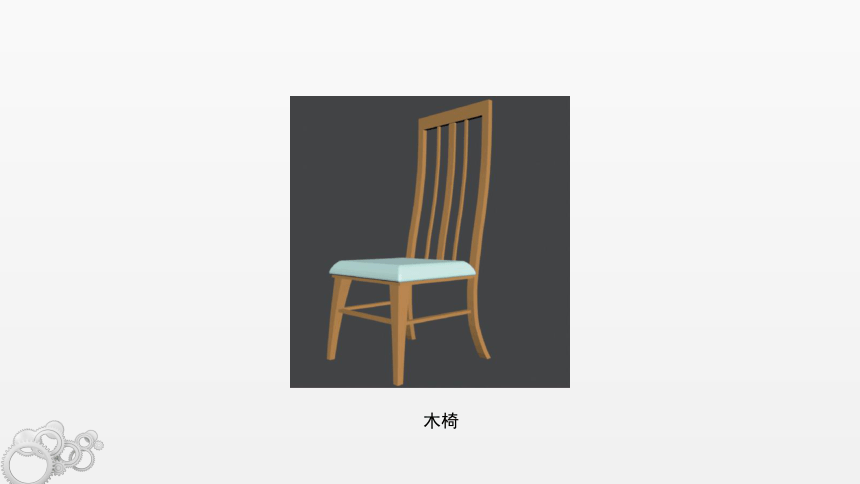

木椅

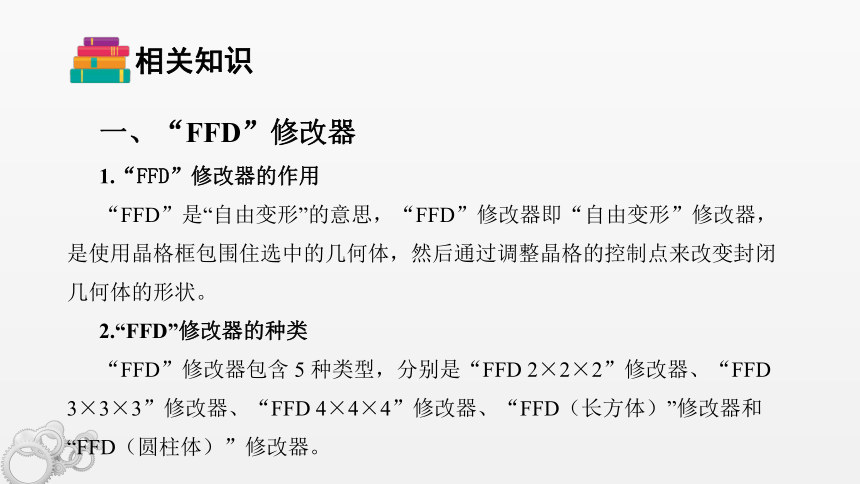

一、“FFD”修改器
1.“FFD”修改器的作用
“FFD”是“自由变形”的意思，“FFD”修改器即“自由变形”修改器，是使用晶格框包围住选中的几何体，然后通过调整晶格的控制点来改变封闭几何体的形状。
2.“FFD”修改器的种类
“FFD”修改器包含 5 种类型，分别是“FFD 2×2×2”修改器、“FFD 3×3×3”修改器、“FFD 4×4×4”修改器、“FFD（长方体）”修改器和“FFD（圆柱体）”修改器。
相关知识

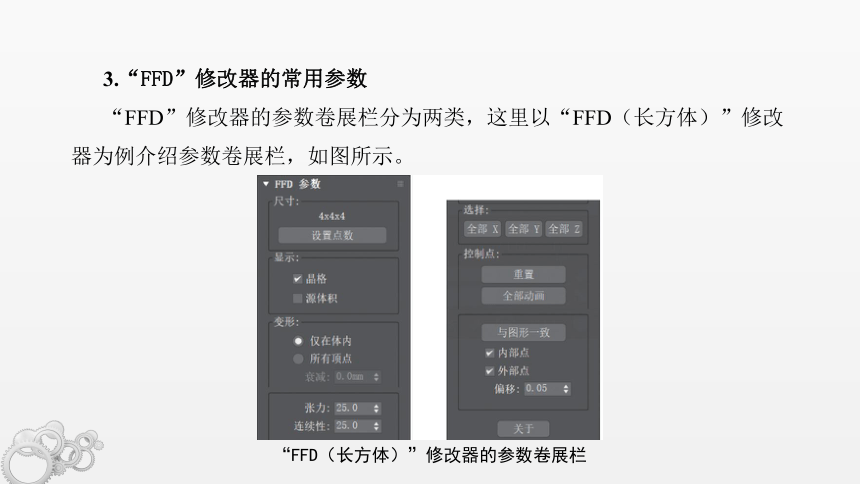

3.“FFD”修改器的常用参数
“FFD”修改器的参数卷展栏分为两类，这里以“FFD（长方体）”修改器为例介绍参数卷展栏，如图所示。
“FFD（长方体）”修改器的参数卷展栏
（1）尺寸
1）点数。晶格中的控制点数目，长方体默认为 4×4×4，圆柱体默认为 4×6×4。
2）设置点数。单击可弹出“设置 FFD 尺寸”对话框，如图所示，可以在该对话框中设置控制点的数目。
“设置 FFD 尺寸”对话框
（2）显示
1）晶格。勾选该复选框，可以将连接控制点的线条形成栅格，默认为勾选。
2）源体积。勾选该复选框，可以将控制点和晶格以未修改的状态显示出来，默认为不勾选。
（3）变形
1）仅在体内。只有位于源体积内的顶点会变形，默认为开。
2）所有顶点。源体积内外的顶点都会变形，默认为关。
3）衰减。决定 FFD 效果减为 0 时离晶格的距离，仅在“所有顶点”状态下可设置。
（4）张力 / 连续性
调整变形样条线的张力和连续性。晶格和控制点代表着控制样条线的结构。
（5）选择
全部 X、全部 Y、全部 Z。选中沿这些轴指定的局部维度的所有控制点，可以选一个方向的维度，也可以同时选中两个及以上方向的维度。
（6）控制点
1）重置。将所有控制点恢复到初始位置。
2）全部动画。设置控制器动画时，使控制点在轨迹视图中可见。
（7）与图形一致
在对象中心控制点位置之间沿直线方向来延长线条，可以将每一个 FFD 控制点移到修改对象的交叉点上。
（8）内部点
勾选该复选框，可以仅控制受“与图形一致”影响的对象内部的点。
（9）外部点
勾选该复选框，可以仅控制受“与图形一致”影响的对象外部的点。
（10）偏移
控制点偏移对象曲面的距离。
二、“锥化”修改器
1.“锥化”修改器的作用
“锥化”修改器可以使对象的一侧产生一个均匀缩小（或放大）的变量。
2.“锥化”修改器的常用参数
“锥化”修改器的“参数”卷展栏如图所示。
“锥化”修改器的“参数”卷展栏
（1）锥化
1）数量。扩大或缩小的比例，数值范围为 -10～10，正值表示沿锥化轴方向扩大，负值表示沿锥化轴方向缩小。
2） 曲线。 改变锥化轴方向的缩放因子， 数值范围为 -10～10。
（2）锥化轴
1）主轴。锥化的中心轴或中心线 X/Y/Z，默认为 Z。
2）效果。选择选定主轴的切线方向的变化效果是一维还是二维。可以选除主轴外两轴的任意一个或它们的合集。如果主轴为 X，“效果”可选 Y、Z 或 YZ，默认设置为 XY。
3）对称。勾选该复选框后，主轴的正、负方向锥化效果对称。
（3）限制
1）限制效果。勾选该复选框，可以限制锥化效果，默认为不限制。
2）上限。沿着“锥化轴”限制锥化效果的最大边界。
3）下限。沿着“锥化轴”限制锥化效果的最小边界。
三、“镜像”修改器
1.“镜像”修改器的作用
“镜像”修改器与菜单栏的“镜像”命令类似，可以将对象沿着特定方向镜像。
2.“镜像”修改器的常用参数
“镜像”修改器的“参数”卷展栏如图所示。
“镜像”修改器的“参数”卷展栏
（1）镜像轴。指定镜像轴方向，可选 X、Y、Z、XY、YZ、ZX。
（2）偏移。镜像的对象和原对象中心之间的距离。
（3）复制。勾选该复选框，可以保留原对象，默认为不勾选。
