(共25张PPT)

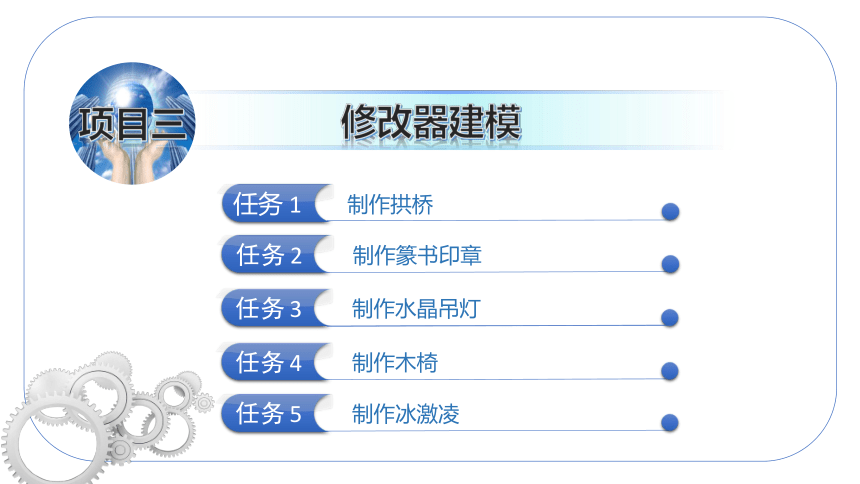

项目三
修改器建模
任务 1
制作拱桥
任务 2
制作篆书印章
任务 3
制作水晶吊灯
任务 4
制作木椅
任务 5
制作冰激凌

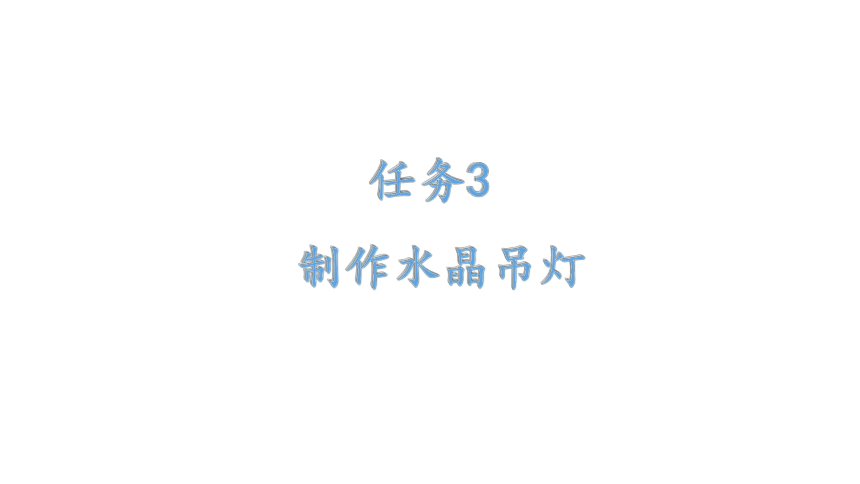

任务3
制作水晶吊灯

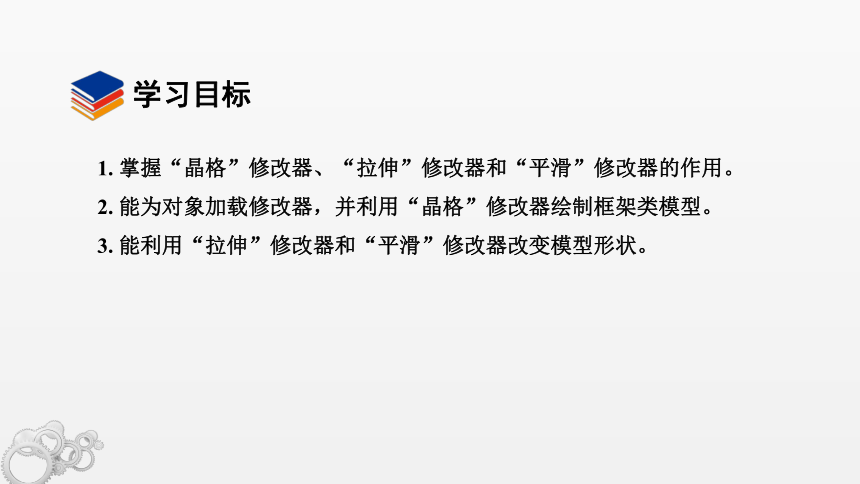

1. 掌握“晶格”修改器、“拉伸”修改器和“平滑”修改器的作用。
2. 能为对象加载修改器，并利用“晶格”修改器绘制框架类模型。
3. 能利用“拉伸”修改器和“平滑”修改器改变模型形状。
学习目标
本任务要求完成如图所示水晶吊灯的设计。水晶吊灯由灯座、水晶珠、水滴珠以及串珠线组成，制作过程中会用到“晶格”“拉伸”修改器和对齐、旋转复制等操作。通过水晶吊灯的制作可以掌握各修改器的选择和使用，同时能够继续熟悉对齐、旋转复制等操作，为之后的高级建模学习奠定基础。
任务描述

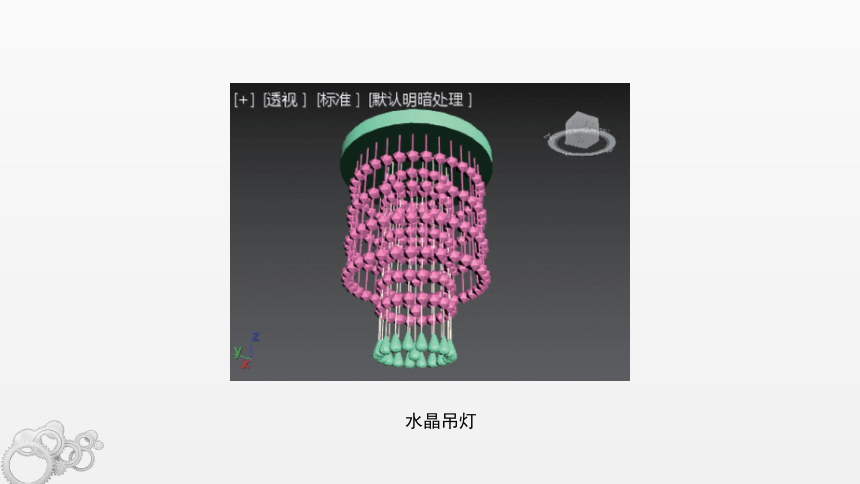

水晶吊灯

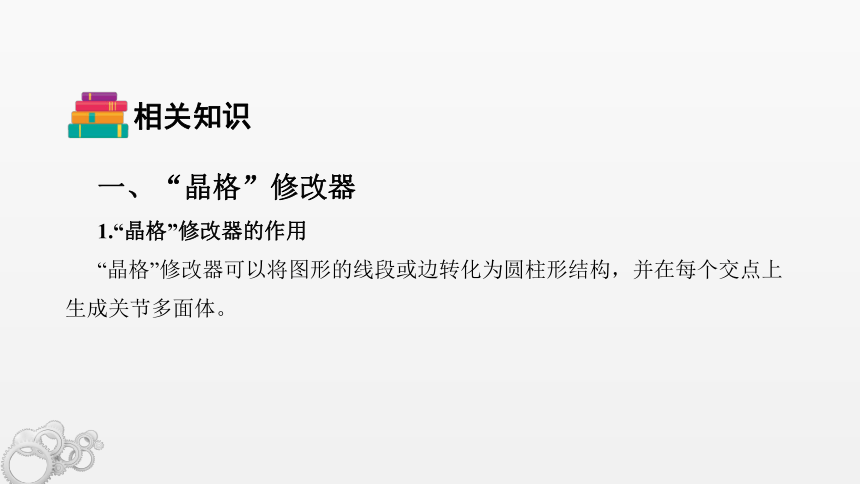

一、“晶格”修改器
1.“晶格”修改器的作用
“晶格”修改器可以将图形的线段或边转化为圆柱形结构，并在每个交点上生成关节多面体。
相关知识

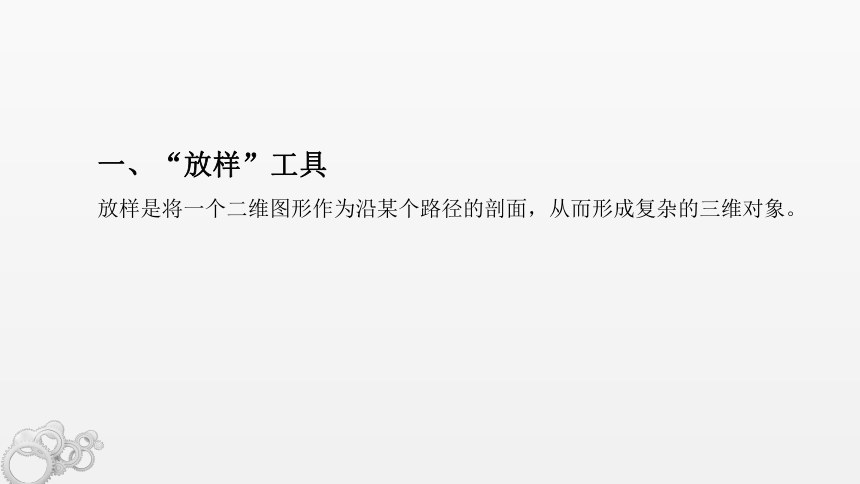

一、“放样”工具
放样是将一个二维图形作为沿某个路径的剖面，从而形成复杂的三维对象。
2.“晶格”修改器的常用参数

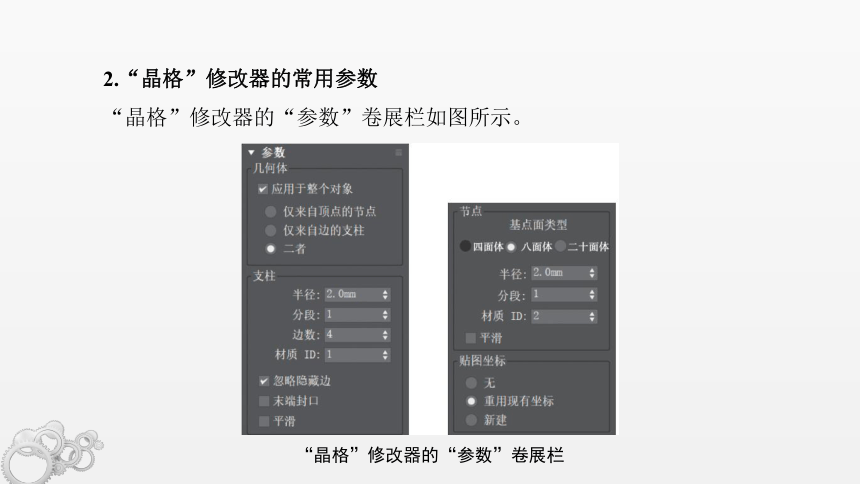

“晶格”修改器的“参数”卷展栏如图所示。
“晶格”修改器的“参数”卷展栏

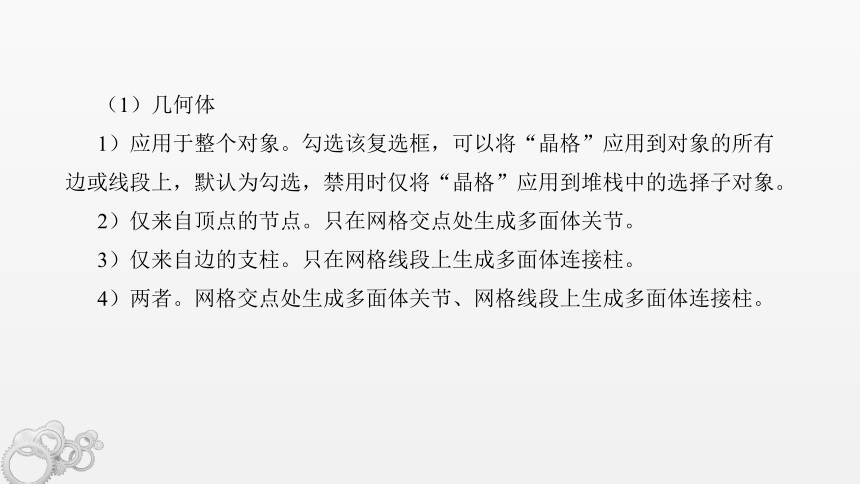

（1）几何体
1）应用于整个对象。勾选该复选框，可以将“晶格”应用到对象的所有边或线段上，默认为勾选，禁用时仅将“晶格”应用到堆栈中的选择子对象。
2）仅来自顶点的节点。只在网格交点处生成多面体关节。
3）仅来自边的支柱。只在网格线段上生成多面体连接柱。
4）两者。网格交点处生成多面体关节、网格线段上生成多面体连接柱。
（2）支柱
1）半径。多面体连接柱的半径大小。
2）分段。多面体连接柱轴向上的分段数目，默认值为 1。
3）边数。连接柱截面多边形的边数，最低值为 3，边数越大连接柱越趋近于圆柱。
4）材质 ID。用于连接柱的材质 ID，可以不同于节点的材质 ID。
5）忽略隐藏边。勾选该复选框，可以仅对对象的可视线框生成支柱结构。取消勾选时，不可见的线框也会生成支柱结构，视觉效果会多出一条斜支柱。对比效果如图所示。
忽略隐藏边
6）末端封口。一般在没有节点连接支柱时，支柱连接处为未封闭状态，勾选该复选框可以在支柱末端生成封闭面结构，对比效果如图所示。
7）平滑。勾选该复选框，可以将连接柱平面变为曲面，没有棱角。
末端封口
（3）节点
1）基点面类型。指定关节的多面体类型，分为“四面体”“八面体”和“二十面体”3 种。
2）半径。关节多面体的半径大小。
3）分段。关节多面体的分段数目，默认值为 1，数值越大关节多面体的形状越趋近于 圆球。
4）材质 ID。用于节点关节的材质 ID，可以不同于支柱的材质 ID。
5）平滑。勾选该复选框，可以将平滑用于关节结构。
（4）贴图坐标
1）无。不指定贴图。
2）重用现有坐标。将当前贴图指定给对象。
3）新建。将圆柱形贴图应用于每个结构。
二、“拉伸”修改器
1.“拉伸”修改器的作用
“拉伸”修改器可以为对象添加挤压和拉伸的变形效果。
2.“拉伸”修改器的常用参数
“拉伸”修改器的“参数”卷展栏如图所示。
“拉伸”修改器的“参数”卷展栏
（1）拉伸。为对象轴设置基本的缩放因子，正值为拉伸，负值为压缩。
（2）放大。更改应用到副轴上的缩放因子。
（3）拉伸轴。指定以对象的 X/Y/Z 轴作为拉伸轴。
（4）限制
1）限制效果。勾选该复选框，可以限制拉伸效果，默认为不限制。
2）上限。从对象中心沿着“拉伸轴”的正向限制拉伸效果的边界，数值≥ 0。
3）下限。从对象中心沿着“拉伸轴”的负向限制拉伸效果的边界，数值≤ 0。
三、平滑类修改器
1. 平滑类修改器的种类
平滑类修改器有“平滑”修改器、“涡轮平滑”修改器和“网格平滑”修改器。
2. 三种平滑修改器的区别
（1）“平滑”修改器。参数最简单，但是平滑强度不强。
（2）“涡轮平滑”修改器。利用内存能更快并有效地平滑，但修改器在运算时容易发生错误。涡轮平滑提供网格平滑功能的限制子集。涡轮平滑使用单独平滑方法（NURBS），它可以仅应用于整个对象，不包括子对象层级，并输出三角网格对象。
（3）“网格平滑”修改器。最常用的平滑类修改器，可通过多种方法来平滑几何体，可同时将角和边变得平滑。调节“网格平滑”参数可控制新面的大小和数量，以及它们影响对象曲面的方式。
3.“涡轮平滑”修改器的主要参数
“涡轮平滑”修改器的参数卷展栏如图所示。
“涡轮平滑”修改器的参数卷展栏
（1）主体
用于设置涡轮平滑的基本参数。
1）迭代次数。设置网格细分的次数，默认值为 1。
2）渲染迭代次数。勾选该复选框，可以允许在渲染时选择一个不同数量的平滑迭代次数应用于对象。
3）等值线显示。勾选该复选框，可以只显示等值线对象在平滑之前的原始边，减少混乱的显示。
4）明确的法线。勾选该复选框，可以允许“涡轮平滑”修改器为输出计算法线，默认为不勾选。
（2）曲面参数
允许通过曲面属性对对象应用平滑组并限制平滑效果。
1）平滑结果。勾选该复选框，可以对所有曲面应用相同的平滑组。
2）材质。勾选该复选框，可以防止在不共享材质 ID 的曲面之间的边上创建新曲面。
3）平滑组。勾选该复选框，可以防止在不共享至少一个平滑组的曲面之间的边上创建新曲面。
（3）更新选项
“手动”或“渲染时”适用于平滑对象的复杂度过高而不能应用自动更新的情况。注意，可以同时在主组中设置更高的平滑度仅在渲染时应用。
1）始终。更改任意平滑网格设置时自动更新对象。
2）渲染时。只在渲染时更新对象的视口显示。
3）手动。改变的任意设置直到单击“更新”按钮时才起作用。
4）更新。更新视口中的对象，仅在选择“渲染时”或“手动”单选按钮时才起作用。
4.“网格平滑”修改器的主要参数
“网格平滑”修改器有 7 个卷展栏，常用卷展栏有“细分方法”卷展栏和“细分量”卷展栏，如图所示。
“网格平滑”修改器的参数卷展栏
（1）“细分方法”卷展栏
分为“经典”“四边形输出”和“NURMS 三种。
1）经典。可以生成三面和四面的多面体。
2）四边形输出。仅生成四面多面体。
3）NURMS。NURMS（非均匀精化网格平滑）生成的对象与可以为每个控制顶点设置不同权重的 NURBS 对象相似，这是默认设置。
4）应用于整个网络。勾选该复选框，可以将平滑效果应用于整个对象。
（2）“细分量”卷展栏
1）迭代次数。网格的细分次数，是最常用的一个参数，取值范围为 0～10。增加该值时，每次新的迭代会通过在迭代之前对顶点、边和曲面创建平滑差补顶点来细分 网格。
2）平滑度。为锐角添加面以平滑锐角，计算得到的平滑度为顶点连接的所有边的平均角度。
3）渲染值。用于在渲染时对对象应用不同的平滑“迭代次数”和“平滑度”值。建模时两者用较低的值，渲染时两者用较高的值。
