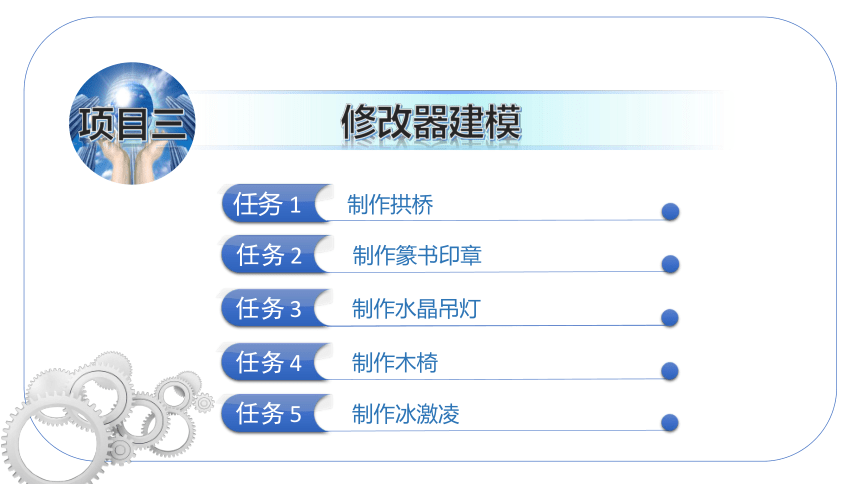

项目三
修改器建模
任务 1
制作拱桥
任务 2
制作篆书印章
任务 3
制作水晶吊灯
任务 4
制作木椅
任务 5
制作冰激凌
任务2
制作篆书印章

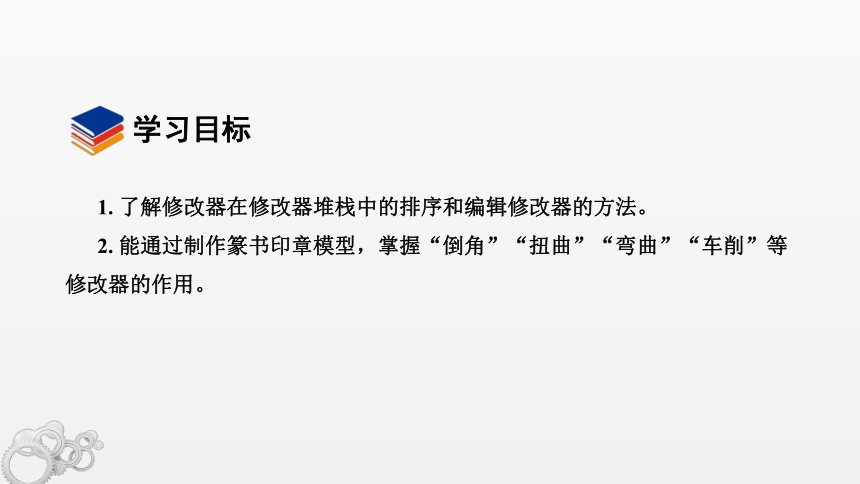

1. 了解修改器在修改器堆栈中的排序和编辑修改器的方法。
2. 能通过制作篆书印章模型，掌握“倒角”“扭曲”“弯曲”“车削”等修改器的作用。
学习目标

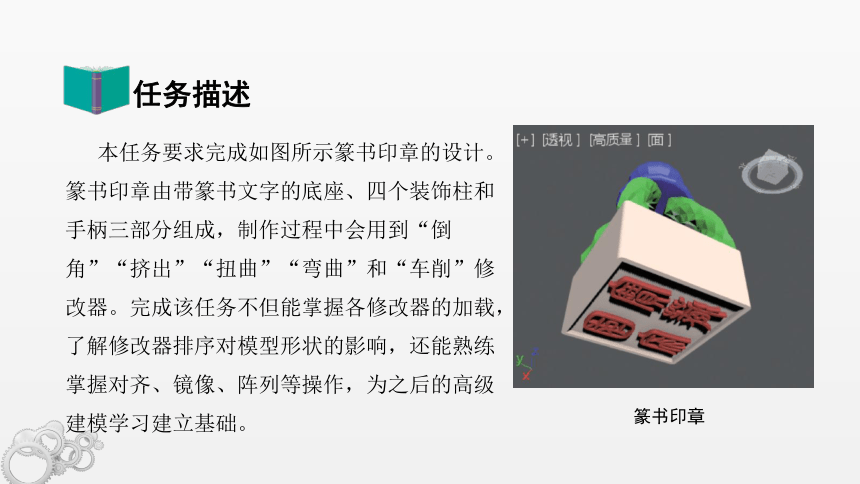

本任务要求完成如图所示篆书印章的设计。篆书印章由带篆书文字的底座、四个装饰柱和手柄三部分组成，制作过程中会用到“倒角”“挤出”“扭曲”“弯曲”和“车削”修改器。完成该任务不但能掌握各修改器的加载，了解修改器排序对模型形状的影响，还能熟练掌握对齐、镜像、阵列等操作，为之后的高级建模学习建立基础。
任务描述
篆书印章

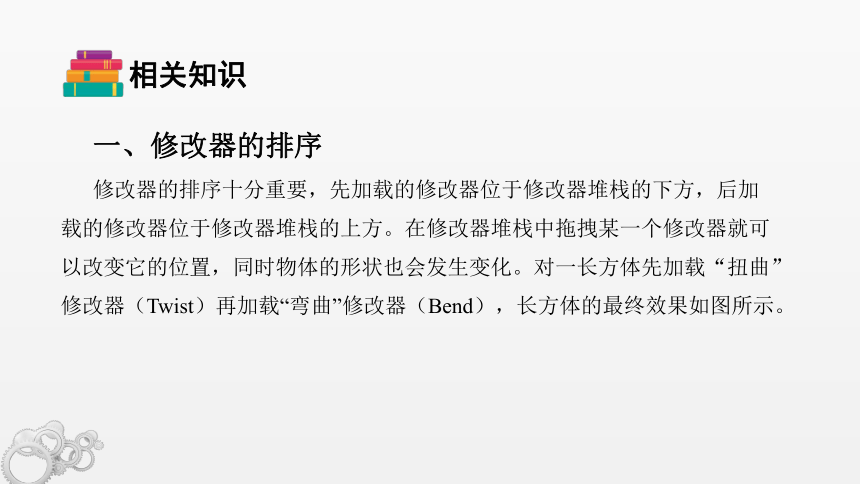

一、修改器的排序
修改器的排序十分重要，先加载的修改器位于修改器堆栈的下方，后加载的修改器位于修改器堆栈的上方。在修改器堆栈中拖拽某一个修改器就可以改变它的位置，同时物体的形状也会发生变化。对一长方体先加载“扭曲”修改器（Twist）再加载“弯曲”修改器（Bend），长方体的最终效果如图所示。
相关知识

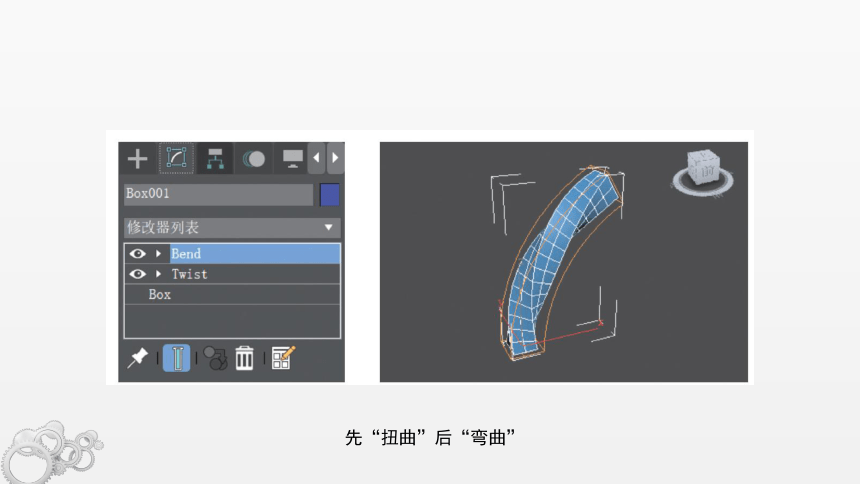

先“扭曲”后“弯曲”

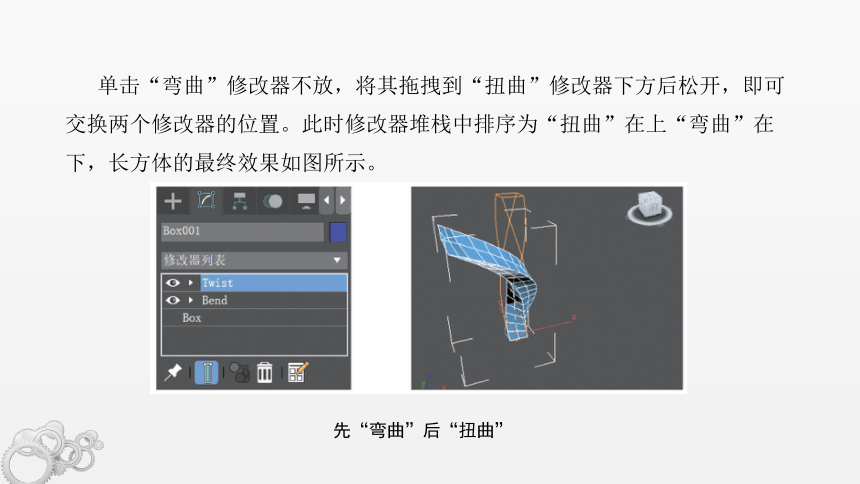

单击“弯曲”修改器不放，将其拖拽到“扭曲”修改器下方后松开，即可交换两个修改器的位置。此时修改器堆栈中排序为“扭曲”在上“弯曲”在下，长方体的最终效果如图所示。
先“弯曲”后“扭曲”
二、编辑修改器
右击修改器项目，会弹出“编辑修改器”菜单，菜单中包括一些对修改器进行编辑的常用命令，如图所示。
“编辑修改器”菜单
1. 剪切、复制与粘贴修改器
修改器可以复制（剪切）到同一物体修改器堆栈的其他位置上，也可以复制（剪切）到其他物体上。
2. 塌陷修改器
塌陷修改器可以将物体转换为可编辑网格，并删除其所有的修改器，这样可以简化对象，并节约内存，但是塌陷之后就不能对修改器参数进行修改了。
三、“倒角”修改器
1.“倒角”修改器的作用
“倒角”修改器可以为样条曲线添加一个高度，将其转化为一个参数化对象，并在边缘加入直形或圆形的倒角。
2.“倒角”修改器的常用参数
“倒角”修改器参数设置面板包括“参数”卷展栏和“倒角值”卷展栏，如图所示。
“倒角”修改器参数设置面板
四、“扭曲”修改器
1.“扭曲”修改器的作用
“扭曲”修改器可以使对象产生一个自身旋转效果。
2.“扭曲”修改器的常用参数
“扭曲”修改器的“参数”卷展栏如图所示。
“扭曲”修改器
的“参数”卷展栏
五、“弯曲”修改器
1.“弯曲”修改器的作用
“弯曲”修改器可以使对象产生一个自身弯曲效果。
2.“弯曲”修改器的常用参数
“弯曲”修改器的“参数”卷展栏如图 所示。
“弯曲”修改器
“参数”卷展栏
六、“车削”修改器
1.“车削”修改器的作用
“车削”修改器可以将样条曲线围绕坐标轴旋转生成 3D 参数化对象。
2.“车削”修改器的常用参数
“车削”修改器的“参数”卷展栏如图所示。
“车削”修改器“参数”卷展栏
