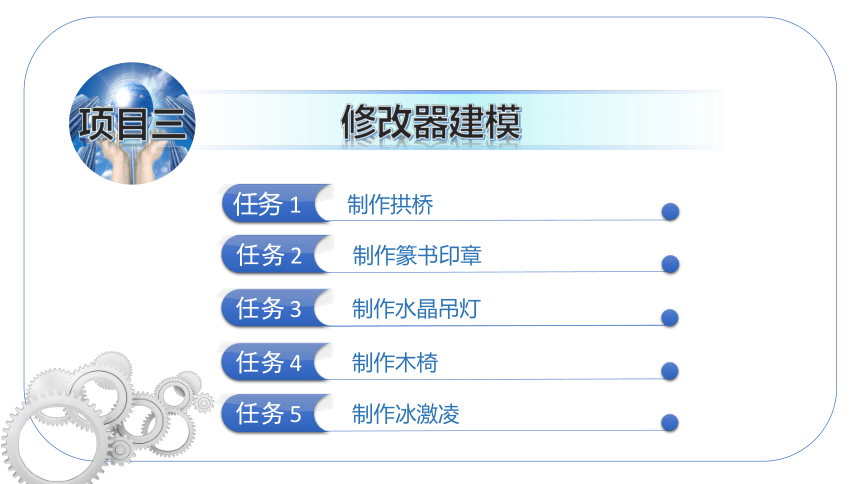

项目三
修改器建模
任务 1
制作拱桥
任务 2
制作篆书印章
任务 3
制作水晶吊灯
任务 4
制作木椅
任务 5
制作冰激凌
任务 1
制作拱桥
1. 熟悉修改器堆栈的位置、作用及各按钮功能。
2. 掌握“挤出”修改器和“壳”修改器的作用。
3. 能为对象加载“挤出”修改器，并利用“挤出”修改器将二维闭合图形生成模型实体。
4. 能为对象加载“壳”修改器，熟悉该修改器的应用范围。
学习目标

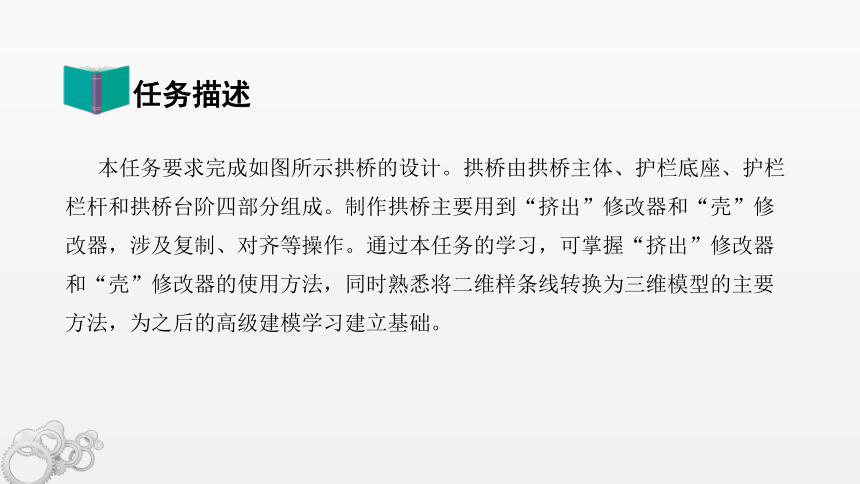

本任务要求完成如图所示拱桥的设计。拱桥由拱桥主体、护栏底座、护栏栏杆和拱桥台阶四部分组成。制作拱桥主要用到“挤出”修改器和“壳”修改器，涉及复制、对齐等操作。通过本任务的学习，可掌握“挤出”修改器和“壳”修改器的使用方法，同时熟悉将二维样条线转换为三维模型的主要方法，为之后的高级建模学习建立基础。
任务描述

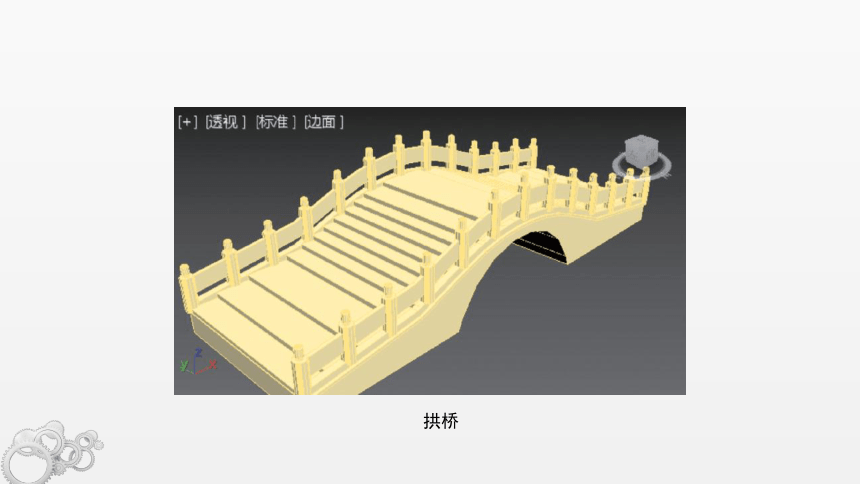

拱桥
一、修改器堆栈
1. 修改器堆栈的位置及作用

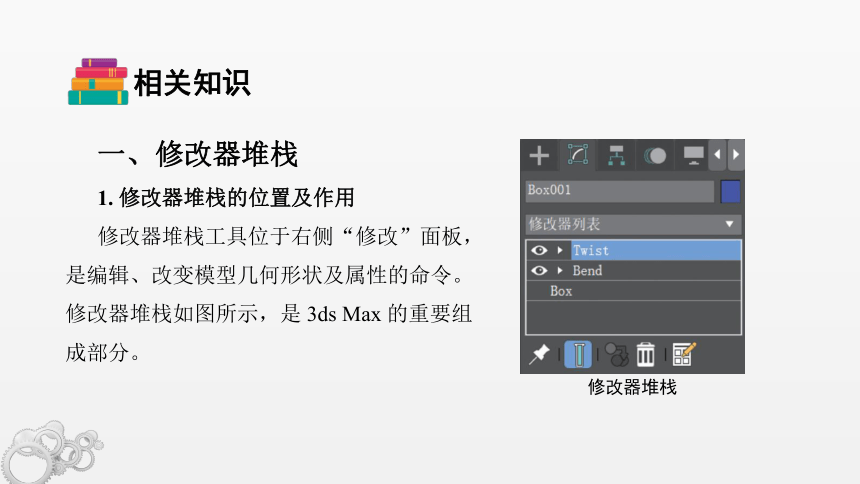

修改器堆栈工具位于右侧“修改”面板，是编辑、改变模型几何形状及属性的命令。修改器堆栈如图所示，是 3ds Max 的重要组成部分。
相关知识
修改器堆栈
2. 修改器堆栈按钮

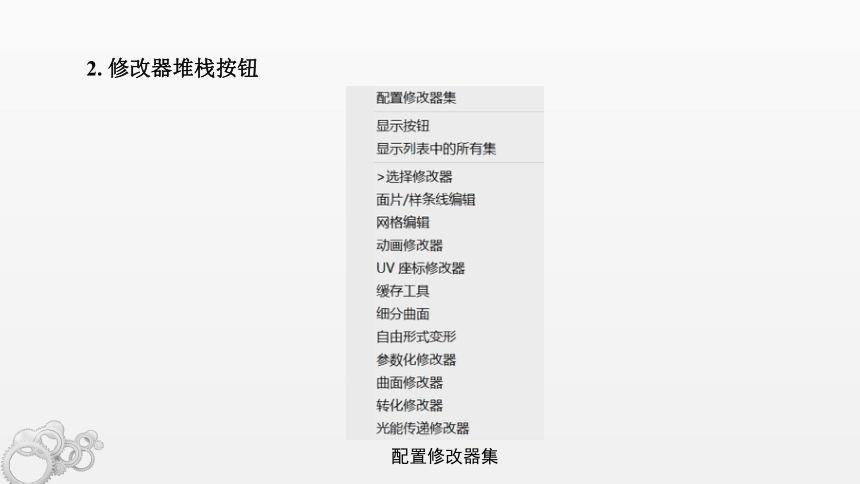

配置修改器集
二、加载修改器的方法
选择对象后，进入右侧“修改”面板，单击“修改器列表”后的三角按钮，在下拉菜单中选择需要加载的修改器，并对相应参数进行设置，即可得到所需模型，如图所示。
加载修改器的方法
三、“挤出”修改器
1.“挤出”修改器的作用
“挤出”修改器可以给样条曲线添加一个深度参数，将其转化为一个参数化对象。
2.“挤出”修改器的常用参数
“挤出”修改器的“参数”卷展栏如图所示。
“挤出”修改器的“参数”卷展栏
（1）数量。挤出的高度，默认值为 0 mm。
（2）分段。要在挤出对象中创建的线段数目，默认值为 1。
（3）封口
1）封口始端和封口末端。在挤出对象的始端和末端生成一个平面，默认为开。
2）变形。以可预测、可重复的方式排列封口面，这是创建变形目标所必须的操作，默认为开。
3）栅格。在图形边界的方形上修剪栅格中安排的封口面，默认为关。
（4）输出面片 / 网格 /NURBS。指定挤出对象的输出方式，默认为网格。
（5）生成贴图坐标。将贴图坐标应用到挤出对象中，默认为关。
（6）真实世界贴图大小。控制应用于对象的纹理贴图材质所使用的缩放方法，默认 为关。
（7）生成材质 ID。将不同的材质 ID 指定给挤出对象的侧面与封口，默认为开。
（8）使用图形 ID。将材质 ID 指定给挤出生成的样条线线段，或指定给在 NURBS 挤出生成的曲线子对象，默认为关。
（9）平滑。将平滑应用于挤出图形，默认为开。
四、“壳”修改器
1.“壳”修改器的作用
“壳”修改器可以使面生成一个壳物体，在壳的内、外侧都可以设一个表面，二维、三维对象均可应用。
2.“壳”修改器的常用参数
“壳”修改器的“参数”卷展栏如图所示。
“壳”修改器的“参数”卷展栏
（1）内部量。向内抽壳的深度，默认值为 0。
（2）外部量。向外抽壳的深度，默认值为 1 mm。
（3）分段。将内外壳总厚细分的段数，默认值为 1。
（4）倒角边。勾选后，指定倒角样条线，3ds Max 会使用样条线定义边的剖面和分辨率，默认为不勾选状态。
（5）覆盖内部材质 ID。使用“内部材质 ID”参数，为所有的内部曲面多边形指定材质ID。
（6）覆盖外部材质 ID。使用“外部材质 ID”参数，为所有的外部曲面多边形指定材质 ID。
（7）覆盖边材质 ID。使用“边材质 ID”参数，为所有的新边多边形指定材质 ID。
（8）自动平滑边。使用“角度”参数，应用自动和基于角平滑到边面。取消勾选此复选框后，不再应用平滑，默认为勾选。
（9）角度。在边面之间指定最大角，该边面由“自动平滑边”平滑。只在勾选“自动平滑边”复选框之后可用。
（10）覆盖边平滑组。使用“平滑组”设置，用于为新边多边形指定平滑组。只在未勾选“自动平滑边”复选框时可用。
（11）边贴图。指定应用新边的纹理贴图类型。
（12）TV 偏移。确定边的纹理顶点间隔。
（13）选择边。选择边面，从其他修改器的堆栈上传递此选择。
（14）选择内部面。选择内部面，从其他修改器的堆栈上传递此选择。
（15）选择外部面。选择外部面，从其他修改器的堆栈上传递此选择。
（16）将角拉直。调整角顶点以维持直线边。
