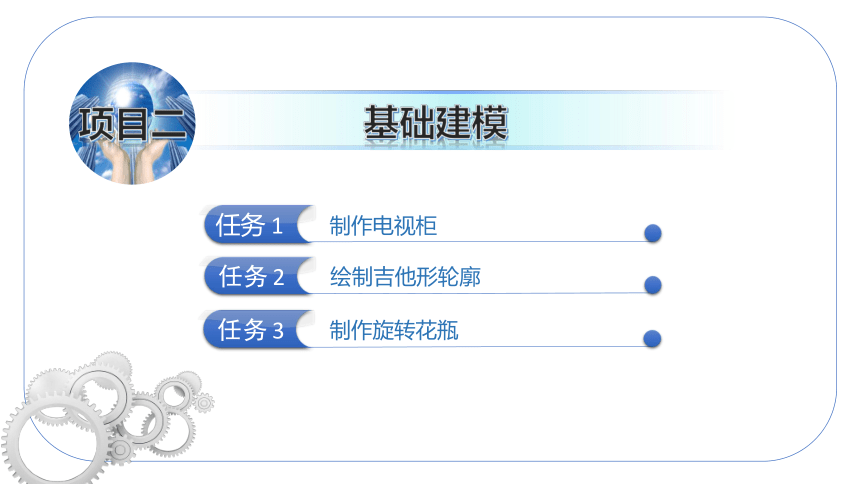

项目二
基础建模
任务 1
制作电视柜
任务 2
绘制吉他形轮廓
任务 3
制作旋转花瓶

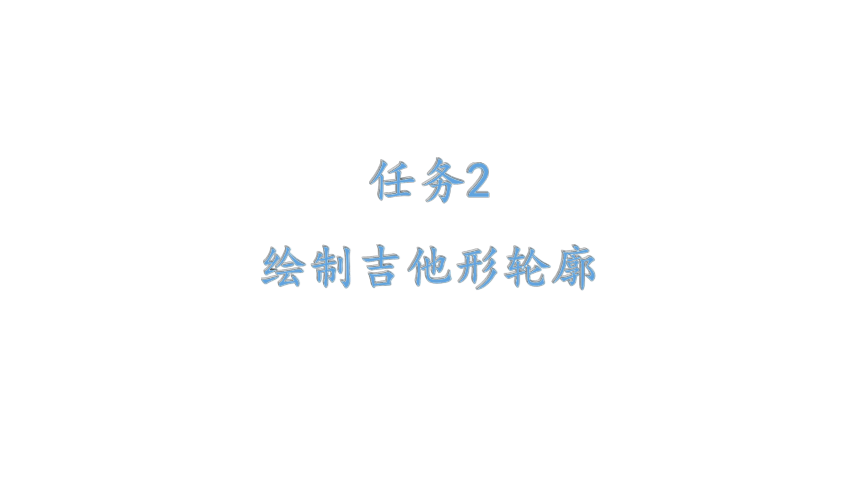

任务2
绘制吉他形轮廓
1. 掌握各“样条线”和“扩展样条线”的创建方法，了解各样条线的参数含义。
2. 能熟练使用样条线编辑复杂线框对象。
3. 了解矢量图形（AI 或 DWG 格式）导入 3ds Max 中的应用。
4. 能将线框图形转化为可打印的实体对象。
学习目标
本任务要求完成如图所示吉他形轮廓的绘制。通过对“线”“圆”和“矩形”等样条线的创建、附加、修剪、渲染等操作，掌握各样条线创建、编辑的方法，了解各参数含义及设置方法，熟练掌握利用样条线绘制手法控制样条线形状的方法，为后续练习打下坚实基础。
任务描述
吉他形轮廓

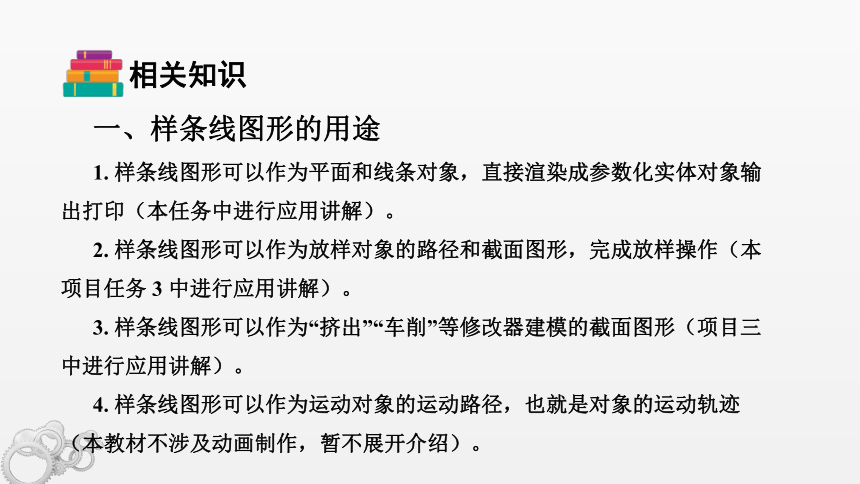

一、样条线图形的用途
1. 样条线图形可以作为平面和线条对象，直接渲染成参数化实体对象输出打印（本任务中进行应用讲解）。
2. 样条线图形可以作为放样对象的路径和截面图形，完成放样操作（本项目任务 3 中进行应用讲解）。
3. 样条线图形可以作为“挤出”“车削”等修改器建模的截面图形（项目三中进行应用讲解）。
4. 样条线图形可以作为运动对象的运动路径，也就是对象的运动轨迹（本教材不涉及动画制作，暂不展开介绍）。
相关知识

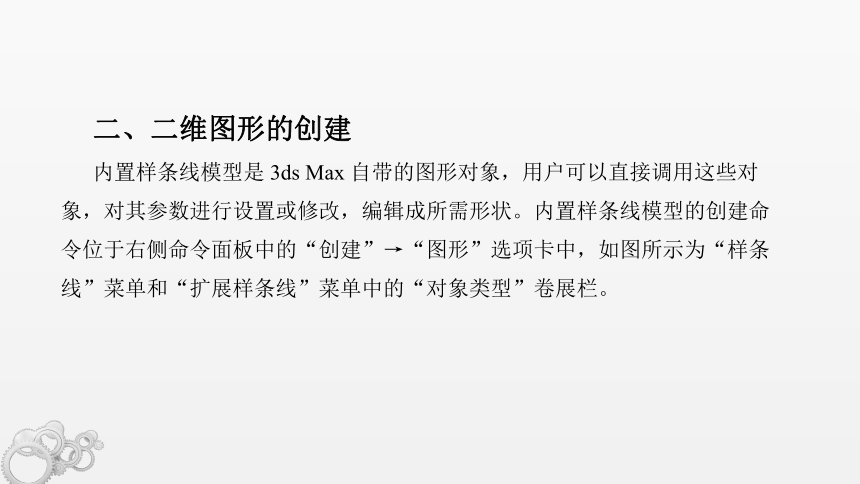

二、二维图形的创建
内置样条线模型是 3ds Max 自带的图形对象，用户可以直接调用这些对象，对其参数进行设置或修改，编辑成所需形状。内置样条线模型的创建命令位于右侧命令面板中的“创建”→“图形”选项卡中，如图所示为“样条线”菜单和“扩展样条线”菜单中的“对象类型”卷展栏。
“样条线”菜单和“扩展样条线”菜单的“对象类型”卷展栏

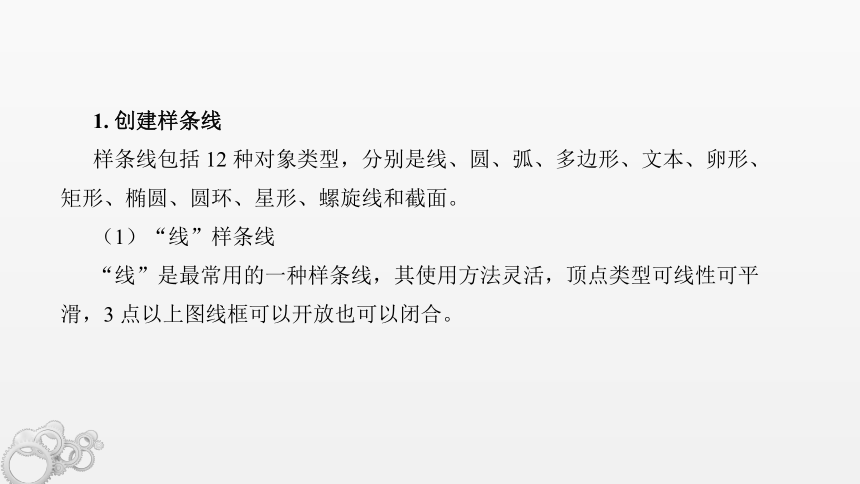

1. 创建样条线
样条线包括 12 种对象类型，分别是线、圆、弧、多边形、文本、卵形、矩形、椭圆、圆环、星形、螺旋线和截面。
（1）“线”样条线
“线”是最常用的一种样条线，其使用方法灵活，顶点类型可线性可平滑，3 点以上图线框可以开放也可以闭合。

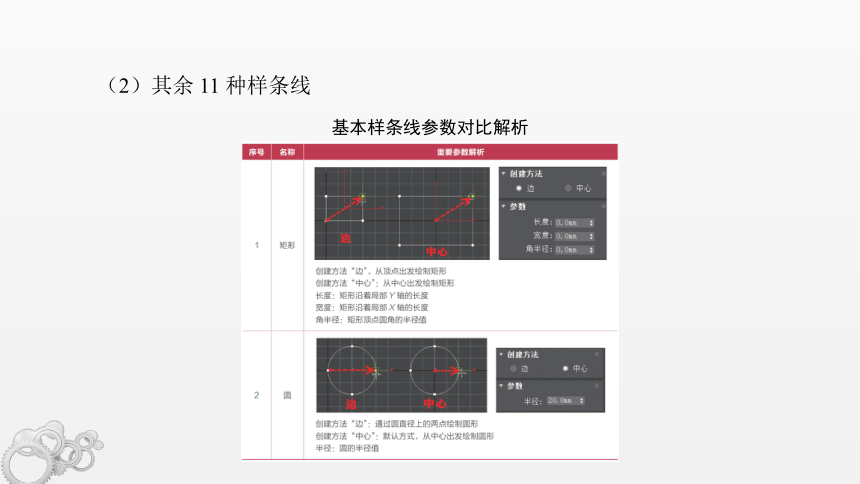

（2）其余 11 种样条线
基本样条线参数对比解析

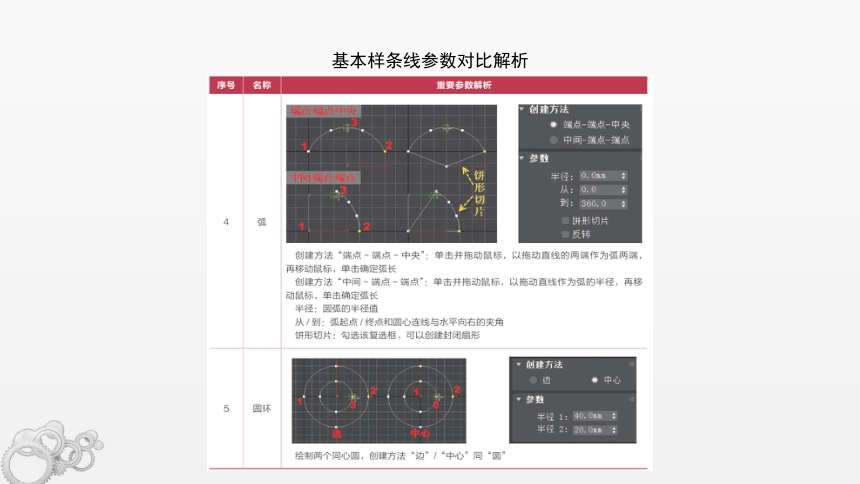

基本样条线参数对比解析

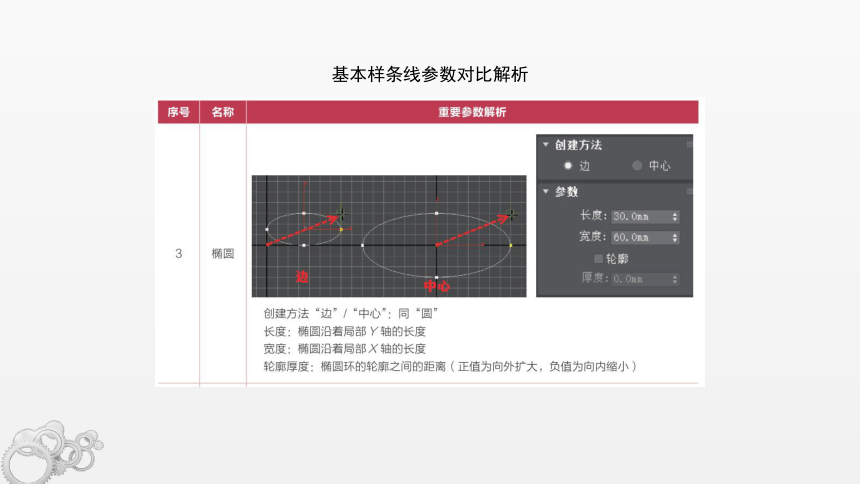

基本样条线参数对比解析

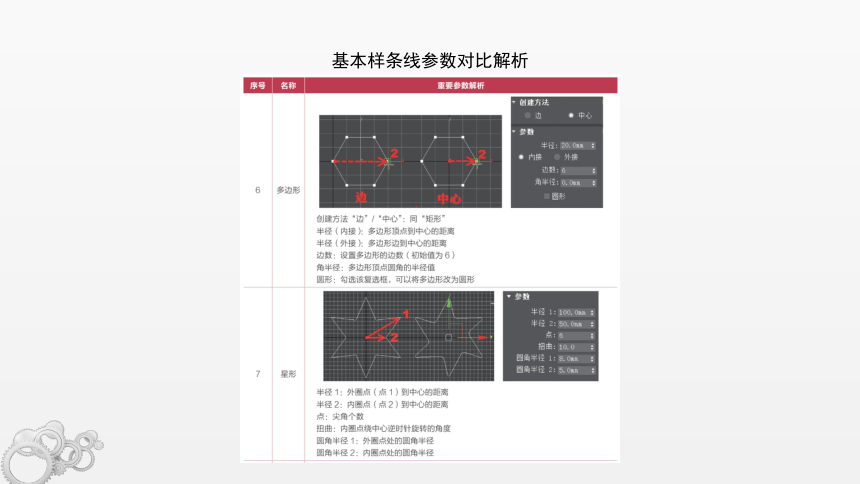

基本样条线参数对比解析
基本样条线参数对比解析
基本样条线参数对比解析
基本样条线参数对比解析
2. 创建扩展样条线
扩展样条线包括 5 种对象类型，分别是墙矩形、通道、角度、T 形和宽法兰。
扩展样条线参数对比解析
扩展样条线参数对比解析
扩展样条线参数对比解析
三、样条线的编辑
12 种基本样条线和 5 种扩展样条线中，只有“线”样条线可以直接在“修改”面板中选中“顶点”子集、“线段”子集和“样条线”子集进行形状的修改，其余的 16 种样条线均需要转换成“可编辑样条线”后才能进行编辑。
1. 转换方式
（1）在视图中选中样条线并右击，在弹出的菜单中选择“转换为：”→“转换为可编辑样条线”，如图所示。
视图内转换
（2）在视图中选中样条线，然后打开“修改”面板，右击“修改器列表”下的样条线名称，在弹出的菜单中选择“可编辑样条线”，如图所示。
修改面板内转换
2. 编辑“可编辑样条线”
转换前后“修改”面板的变化
“几何体”卷展栏中常用的编辑工具如下：
（1）创建线。
（2）断开。
（3）附加。
（4）焊接。
（5）圆角 / 切角。
（6）延伸 / 修剪。
四、样条线渲染建模
1.“渲染”卷展栏
“创建”样条线和“修改”样条线选项卡下均有“渲染”卷展栏，如图所示。该卷展栏中各选项的含义如下。
（1）在渲染中启用。
（2）在视口中启用。
（3）使用视口设置。
（4）径向。
（5）矩形。
“渲染”卷展栏
2. 样条线渲染建模并准备打印
（1）绘制所需样条线图形→勾选“在视口中启用”和“使用视口设置”复选框→选择“视口”单选按钮→设置“径向”或者“矩形”截面参数值；不同参数下样条线截面效果对比见表。
样条线图形渲染效果对比
样条线图形渲染效果对比
样条线图形渲染效果对比
（2）选中样条线渲染的 3D 实体模型，执行“文件”→“导出”→“导出…”命令，选择保存位置后，输入文件名，设置保存类型为“STL”，单击“保存”按钮，在弹出的“导出 STL 文件”对话框中勾选“仅选定”复选框，最后单击“确定”按钮，如图所示。
“导出STL 文件”对话框
五、二维矢量文件建模
3ds Max 软件可以导入 AI 或 DWG 格式的二维矢量图形，这些格式的矢量图形可以由其他软件绘制产生，这样就可以利用其他行业的二维矢量图，快速制作适合其行业应用的可打印模型。
建模步骤：
1. 用外部软件绘制二维矢量图，以 AI 或 DWG 格式存储文件。
2. 打开 3ds Max 软件，直接将 AI 或 DWG 格式文件拖拽到视口中，选择“导入文件”选项。此时，视口内就导入了原文件中的二维矢量图。
3. 通过样条线渲染建模的方式为图形添加截面参数（径向、矩形）。
