项目四
高级建模
任务 1
制作水龙头
任务 2
制作香水瓶
任务 3
制作中国六角亭
任务 4
制作水果叉
任务3
制作中国六角亭

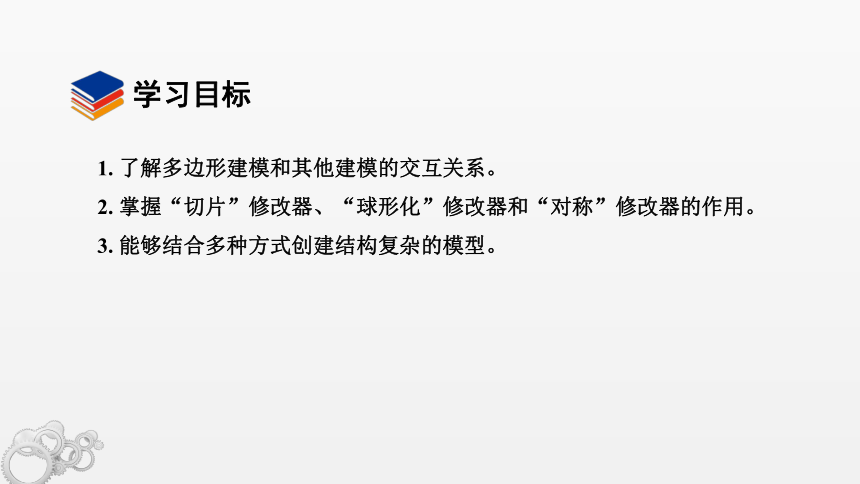

1. 了解多边形建模和其他建模的交互关系。
2. 掌握“切片”修改器、“球形化”修改器和“对称”修改器的作用。
3. 能够结合多种方式创建结构复杂的模型。
学习目标

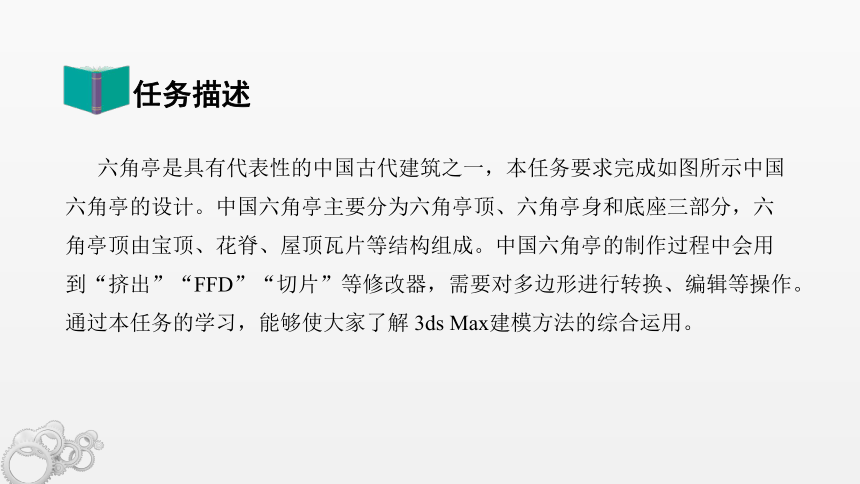

六角亭是具有代表性的中国古代建筑之一，本任务要求完成如图所示中国六角亭的设计。中国六角亭主要分为六角亭顶、六角亭身和底座三部分，六角亭顶由宝顶、花脊、屋顶瓦片等结构组成。中国六角亭的制作过程中会用到“挤出”“FFD”“切片”等修改器，需要对多边形进行转换、编辑等操作。通过本任务的学习，能够使大家了解 3ds Max建模方法的综合运用。
任务描述

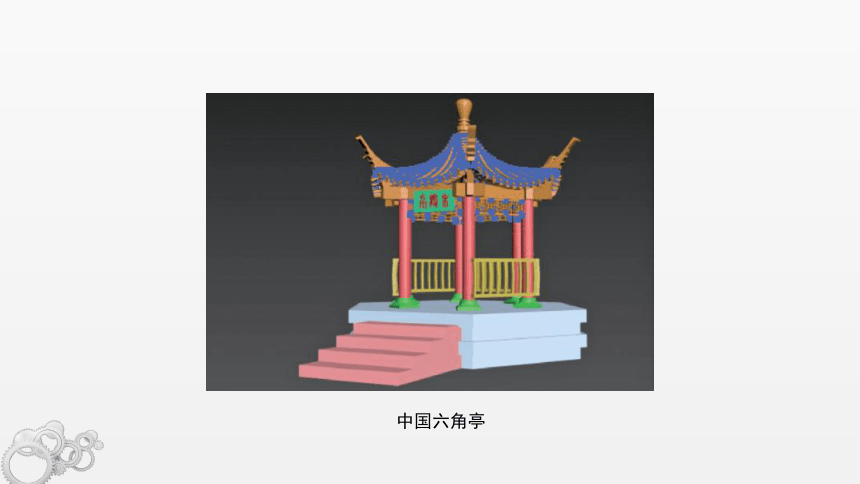

中国六角亭

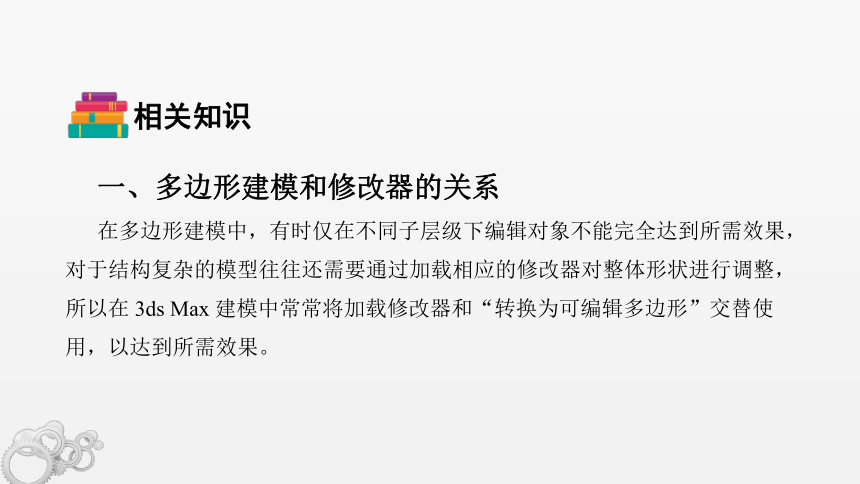

一、多边形建模和修改器的关系
在多边形建模中，有时仅在不同子层级下编辑对象不能完全达到所需效果，对于结构复杂的模型往往还需要通过加载相应的修改器对整体形状进行调整，所以在 3ds Max 建模中常常将加载修改器和“转换为可编辑多边形”交替使用，以达到所需效果。
相关知识
二、“切片”修改器
“切片”修改器常用于模型切割，也可作为优化网格的一种方式。“切片”修改器的“切片参数”卷展栏如图所示，可选择切片类型（常用切片类型为“移除顶部”和“移除底部”，效果对比见表），也可选择作用于“面”或“多边形”。在修改器列表中，“切片”修改器只有一个“切片平面”子集，在此子集下可对切片平面的位置进行编辑。
“切片”修改器的“切片参数”卷展栏
常用切片类型比较
三、“球形化”修改器
“球形化”修改器可以将“细化”的对象拟合成球体，“参数”卷展栏如图所示，通过“百分比”的设置可以确定拟合对象趋于球体的程度，几种“百分比”的情况对比见表。
“球形化”修改器的“参数”卷展栏
球形化前后对比
四、“对称”修改器
“对称”修改器可以创建对称且结构完全相同的模型，可降低工作量并同步展现绘制效果。“对称”修改器的“参数”卷展栏如图所示。
“对称”修改器的“参数”卷展栏
1. 镜像轴
执行对称操作的镜像轴，有 X、Y、Z 三个方向。默认情况下与对象坐标方向一致，勾选“翻转”复选框后正、负方向互换。
2. 沿镜像轴切片
勾选该复选框，可以以镜像平面为切割面，切掉镜像轴正方向的对象。取消勾选该复选框则不进行任何切割，保留原状。
3. 焊接缝
勾选该复选框，可以在阈值确定的范围内进行对称平面的焊接，以保证两对称结构在连接处闭合。
翻转和切片的关系
五、“细分”“细化”和“优化”修改器
“细分”和“细化”修改器可以按照一定的规则增加对象中面和顶点的数目，以使对象的细节更加精确；而“优化”修改器与它们相反，它的作用是减少对象中面和顶点的数目以简化几何体，加快渲染速度。
“细分”修改器的“参数”卷展栏如图所示，通过“大小”值来确定细分程度，对模型多次加载此修改器时，若“大小”值不变则效果不变；“细化”修改器的“参数”卷展栏如图所示，有作用于“三角面片”和“多边形面片”两种方式，对模型多次加载此修改器，相当于添加“迭代次数”。“优化”修改器的“参数”卷展栏如图所示，通过设置参数可有效减少对象顶点和面的数量，可在此栏中直观显示。
“细分”修改器的“参数”卷展栏
“细化”修改器的“参数”卷展栏
“优化”修改器的“参数”卷展栏
