项目五
曲面建模
任务 1
制作拉膜凉亭
任务 2
制作马蹄莲花
任务2
制作马蹄莲花

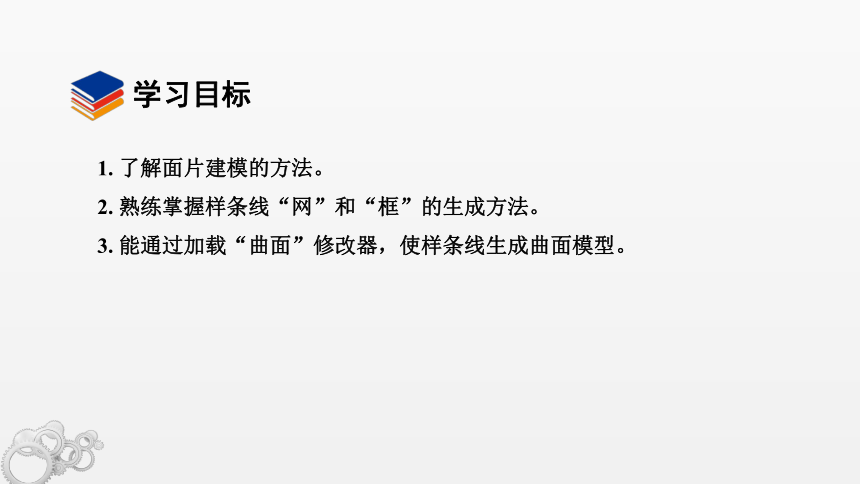

1. 了解面片建模的方法。
2. 熟练掌握样条线“网”和“框”的生成方法。
3. 能通过加载“曲面”修改器，使样条线生成曲面模型。
学习目标

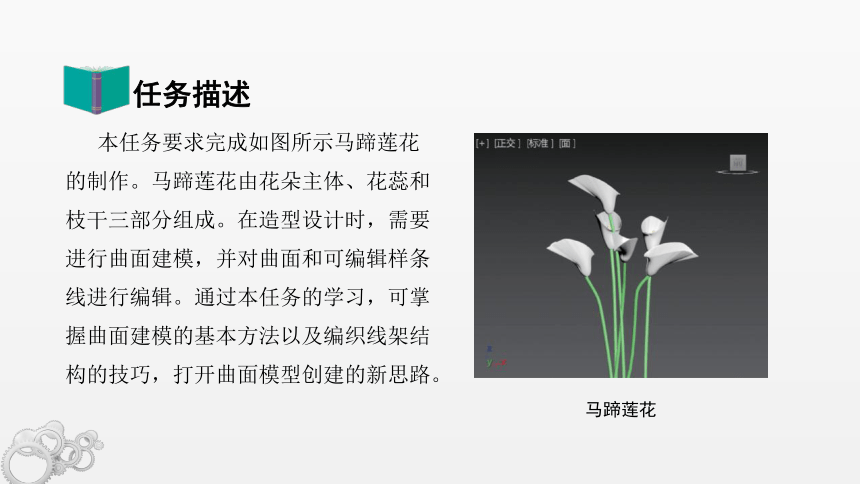

本任务要求完成如图所示马蹄莲花的制作。马蹄莲花由花朵主体、花蕊和枝干三部分组成。在造型设计时，需要进行曲面建模，并对曲面和可编辑样条线进行编辑。通过本任务的学习，可掌握曲面建模的基本方法以及编织线架结构的技巧，打开曲面模型创建的新思路。
任务描述
马蹄莲花

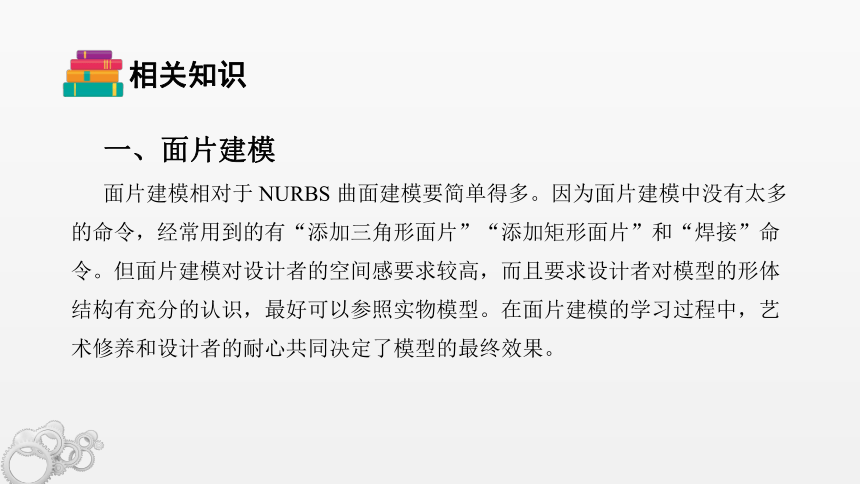

一、面片建模
面片建模相对于 NURBS 曲面建模要简单得多。因为面片建模中没有太多的命令，经常用到的有“添加三角形面片”“添加矩形面片”和“焊接”命令。但面片建模对设计者的空间感要求较高，而且要求设计者对模型的形体结构有充分的认识，最好可以参照实物模型。在面片建模的学习过程中，艺术修养和设计者的耐心共同决定了模型的最终效果。
相关知识

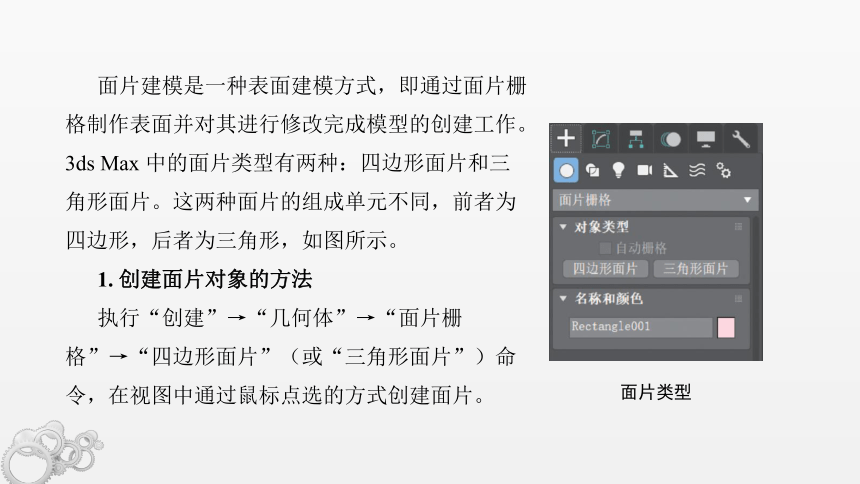

面片建模是一种表面建模方式，即通过面片栅格制作表面并对其进行修改完成模型的创建工作。3ds Max 中的面片类型有两种：四边形面片和三角形面片。这两种面片的组成单元不同，前者为四边形，后者为三角形，如图所示。
1. 创建面片对象的方法
执行“创建”→“几何体”→“面片栅格”→“四边形面片”（或“三角形面片”）命令，在视图中通过鼠标点选的方式创建面片。
面片类型
2. 转换为“可编辑面片”的方法
如果需要对创建的面片进行修改，必须转换为“可编辑面片”，3ds Max 提供了 3 种转换为“可编辑面片”的途径。
（1）右击创建好的面片，在弹出的菜单中选择“转换为：”→“转换为可编辑面片”，如图所示。
在视图中转换
（2）在对象的“修改”面板中，右击修改器堆栈中的对象名称，选择“可编辑面片”，如图所示。
（3）选中对象，在修改器列表中加载“编辑面片”修改器，如图所示。
通过修改器堆栈转换
通过修改器堆栈转换
二、编辑面片对象

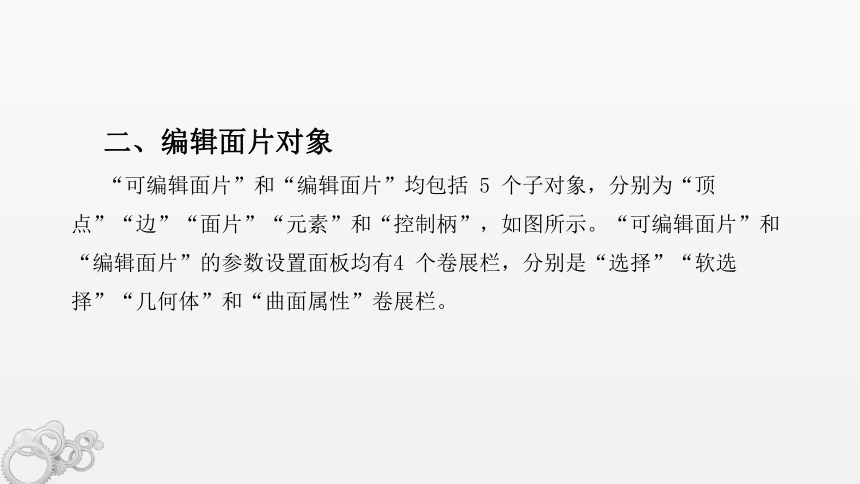

“可编辑面片”和“编辑面片”均包括 5 个子对象，分别为“顶点”“边”“面片”“元素”和“控制柄”，如图所示。“可编辑面片”和“编辑面片”的参数设置面板均有4 个卷展栏，分别是“选择”“软选择”“几何体”和“曲面属性”卷展栏。
“可编辑面片”和“编辑面片”
1.“选择”卷展栏
“选择”卷展栏如图所示，主要介绍子物体层级按钮。
“选择”卷展栏
2.“几何体”和“曲面属性”卷展栏
“几何体”和“曲面属性”卷展栏如图所示。
“几何体”和“曲面属性”卷展栏
三、“曲面”修改器
1.“曲面”修改器的作用
“曲面”修改器通过基于样条线网络的轮廓生成面片曲面，可以在三面体或四面体的交织样条线分段的任何位置创建面片。
在“可编辑样条线”修改器或“编辑样条线”修改器中创建和编辑样条线是使用“曲面”工具建模的主要工作。使用“曲面”修改器建模的好处是易于编辑模型。
2.“曲面”修改器的常用参数
“曲面”修改器的“参数”卷展栏如图所示。
“曲面”修改器的“参数”卷展栏
（1）阈值。确定用于焊接样条线对象顶点的总距离。
（2）翻转法线。勾选该复选框，可以翻转面片曲面的法线方向。
（3）移除内部面片。勾选该复选框，可以移除对象内部看不见的面片。
（4）仅使用选定分段。勾选该复选框，可以只使用“编辑样条线”修改器中选定的分段来创建面片。
（5）步数。确定在每个顶点间使用的步数，步数值越高，得到的顶点之间的曲线就越平滑。
四、样条线网架搭建方式
1. 织网式
绘制好的“可编辑样条线”可以使用“几何体”卷展栏中的“创建线”命令，在样条线间创建线条，形成网络，如图所示。
织网式
2.“连接复制”法
在“可编辑样条线”的“线段”或“样条线”子集下，勾选“几何体”卷展栏中的“连接”复选框后，用按住“Shift”键移动复制或缩放复制的方法，复制关联样条线，如图所示。
“连接复制”法
3. 横截面“附加”法
绘制位于不同平面的样条线框（节点数相同）。
附加
横截面
