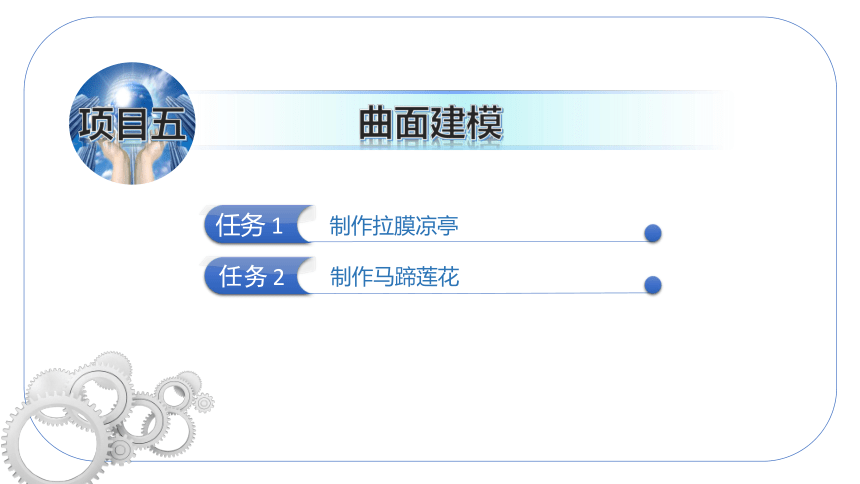

项目五
曲面建模

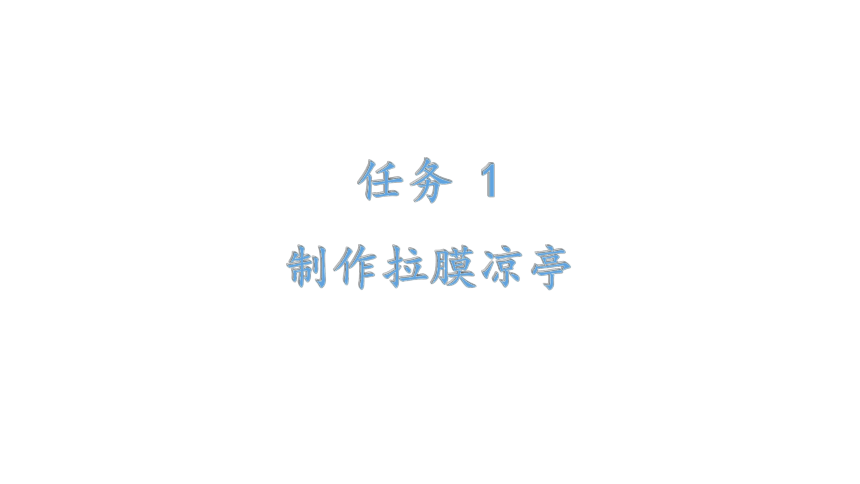

任务 1
制作拉膜凉亭
任务 2
制作马蹄莲花
任务 1
制作拉膜凉亭

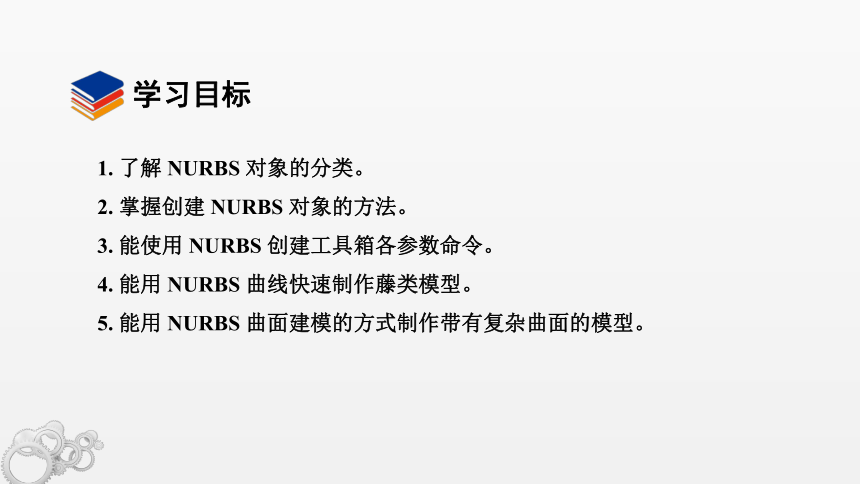

1. 了解 NURBS 对象的分类。
2. 掌握创建 NURBS 对象的方法。
3. 能使用 NURBS 创建工具箱各参数命令。
4. 能用 NURBS 曲线快速制作藤类模型。
5. 能用 NURBS 曲面建模的方式制作带有复杂曲面的模型。
学习目标

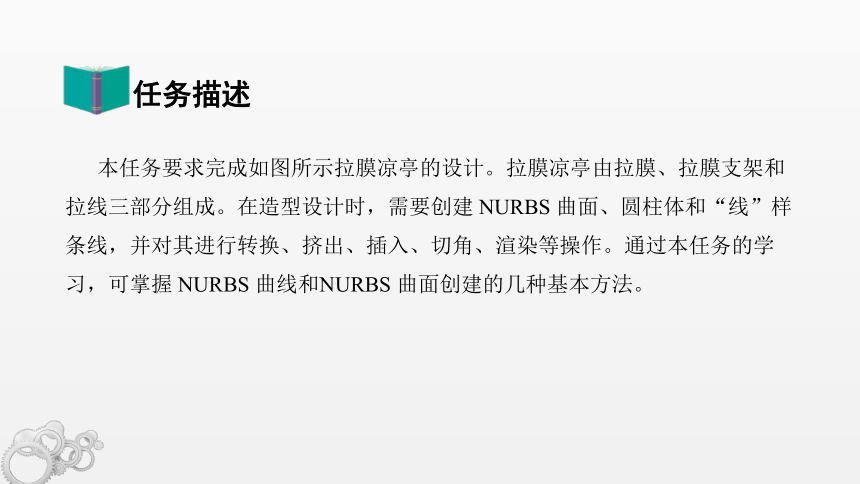

本任务要求完成如图所示拉膜凉亭的设计。拉膜凉亭由拉膜、拉膜支架和拉线三部分组成。在造型设计时，需要创建 NURBS 曲面、圆柱体和“线”样条线，并对其进行转换、挤出、插入、切角、渲染等操作。通过本任务的学习，可掌握 NURBS 曲线和NURBS 曲面创建的几种基本方法。
任务描述
拉膜凉亭

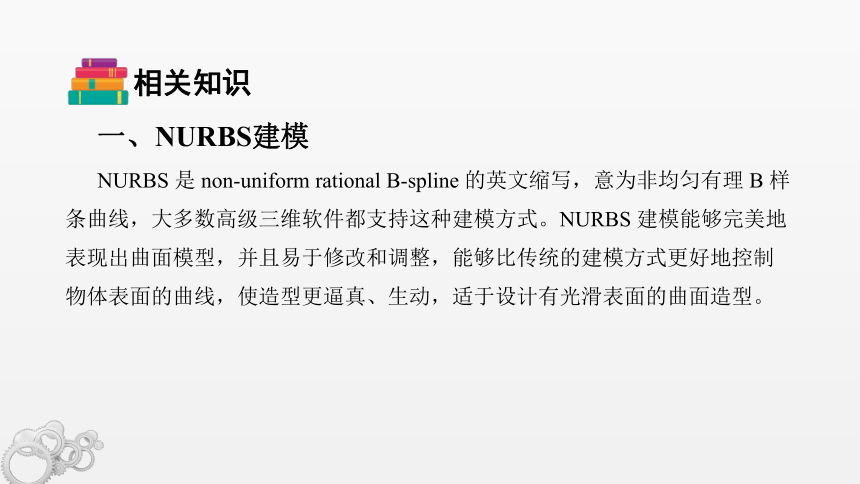

一、NURBS建模
NURBS 是 non-uniform rational B-spline 的英文缩写，意为非均匀有理 B 样条曲线，大多数高级三维软件都支持这种建模方式。NURBS 建模能够完美地表现出曲面模型，并且易于修改和调整，能够比传统的建模方式更好地控制物体表面的曲线，使造型更逼真、生动，适于设计有光滑表面的曲面造型。
相关知识

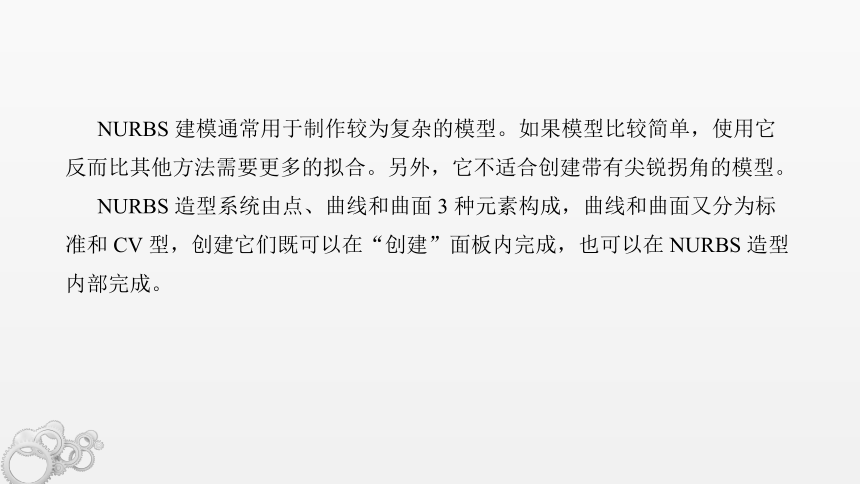

NURBS 建模通常用于制作较为复杂的模型。如果模型比较简单，使用它反而比其他方法需要更多的拟合。另外，它不适合创建带有尖锐拐角的模型。
NURBS 造型系统由点、曲线和曲面 3 种元素构成，曲线和曲面又分为标准和 CV 型，创建它们既可以在“创建”面板内完成，也可以在 NURBS 造型内部完成。
二、NURBS对象类型
NURBS 对象包含NURBS 曲面和 NURBS 曲线两种， 如图所示。
NURBS 曲面
NURBS 曲线

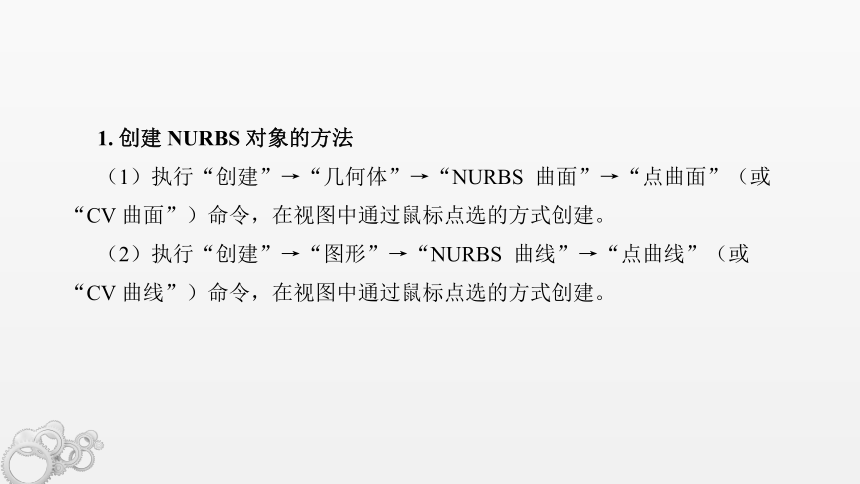

1. 创建 NURBS 对象的方法
（1）执行“创建”→“几何体”→“NURBS 曲面”→“点曲面”（或“CV 曲面”）命令，在视图中通过鼠标点选的方式创建。
（2）执行“创建”→“图形”→“NURBS 曲线”→“点曲线”（或“CV 曲线”）命令，在视图中通过鼠标点选的方式创建。
2.NURBS 的对象种类
（1）点曲面。由矩形点的阵列构成的曲面。点始终存在于曲面上，创建时可以修改它的长度、宽度和各边上的点，如图所示。
点曲面
（2）CV 曲面。是由可以控制的点组成的曲面，由控制顶点（CV）来控制模型的形状 ,CV 形成围绕曲面的控制晶格，而不是位于曲面上。每一个控制顶点都可以通过权重值调节，以改变曲面的形状，如图所示。
CV 曲面
（3）点曲线。由一系列点弯曲构成的曲线，与“线”工具相同，每个点始终位于曲线上，如图所示。
点曲线
（4）CV 曲线。由控制顶点（CV）来控制曲线形状，这些控制顶点（除两端端点）不在曲线上，如图所示。
CV 曲线
3. 转换为 NURBS 对象的方法
NURBS 对象可以直接创建出来，也可以通过转换的方法得到。将对象转换为 NURBS 对象的方法主要有以下三种。
（1） 右击对象， 选择“转换为” →“转换为NURBS”。
（2）在对象的“修改”面板中，右击修改器堆栈中的对象名称，选择“NURBS”。
（3）加载“挤出”或“车削”修改器后，在“参数”卷展栏中设置输出为“NURBS”。
三、编辑NURBS对象
在“NURBS 曲线” 对象的参数设置面板中共有 6 个卷展栏， 如图所示，分别是“渲染”“常规”“曲线近似”“创建点”“创建曲线”和“创建曲面”卷展栏。“NURBS 曲面”对象的参数设置面板中共有７个卷展栏，如图所示，分别是“常规”“显示线参数”“曲面近似”“曲线近似”“创建点”“创建曲线”和“创建曲面”卷展栏。
“NURBS 曲线”卷展栏
“NURBS 曲面”卷展栏
1.“常规”卷展栏
“常规”卷展栏（“NURBS 曲线”的“常规”卷展栏如图所示。
“NURBS 曲线”的“常规”卷展栏
2.“显示线参数”卷展栏
如图所示，“显示线参数”卷展栏主要用来指定显示 NURBS 曲面所用的“U 向线数”和“V 向线数”的数值。减小这些值会加快曲面的显示速度，但是其显示精确性也会降低。
“显示线参数”卷展栏
3.“曲线近似”卷展栏和“曲面近似”卷展栏
“曲线近似”卷展栏如图所示，“曲面近似”卷展栏如图所示，它们主要控制曲线和曲面的细分。
曲线近似”卷展栏
“曲面近似”卷展栏
4.“创建点”“创建曲线”和“创建曲面”卷展栏
“创建点”卷展栏如图所示，“创建曲线”卷展栏如图所示，“创建曲面”卷展栏如图所示。它们中的工具与“NURBS 创建工具箱”中的工具相对应，主要用来创建点、曲线和曲面对象。
“创建点”卷展栏
“创建曲线”卷展栏
“创建曲面”卷展栏
