任务2
制作香水瓶

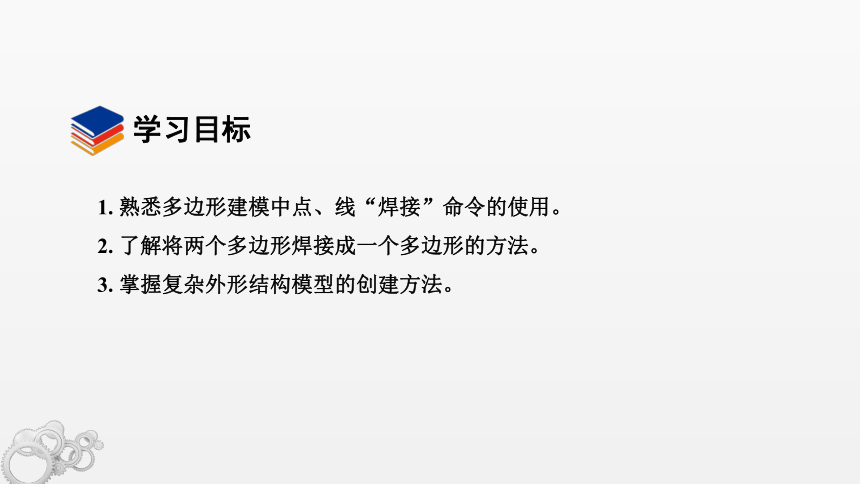

1. 熟悉多边形建模中点、线“焊接”命令的使用。
2. 了解将两个多边形焊接成一个多边形的方法。
3. 掌握复杂外形结构模型的创建方法。
学习目标
本任务要求完成如图所示香水瓶的设计。香水瓶可分为瓶体和瓶嘴两个组成部分，在造型设计的过程中需要对多边形进行转换和编辑。通过本任务的学习，可掌握将多个多边形焊接成一个复杂外形结构模型的方法。
任务描述
香水瓶

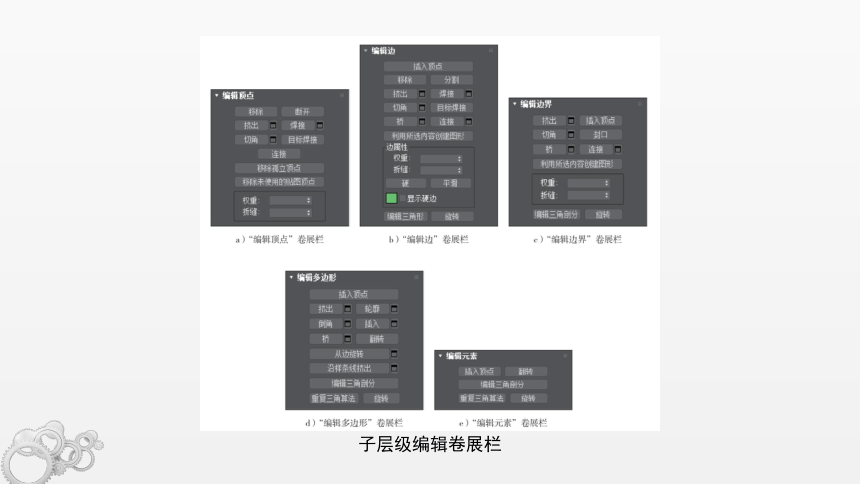

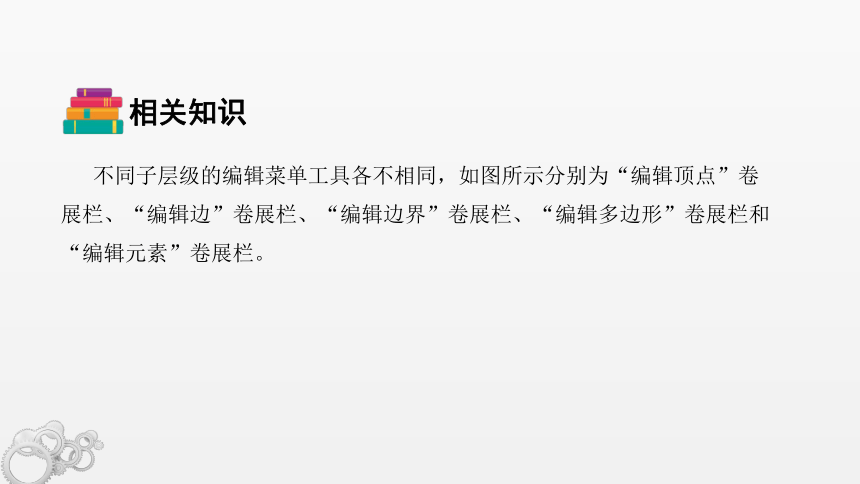

不同子层级的编辑菜单工具各不相同，如图所示分别为“编辑顶点”卷展栏、“编辑边”卷展栏、“编辑边界”卷展栏、“编辑多边形”卷展栏和“编辑元素”卷展栏。
相关知识
子层级编辑卷展栏
一、“编辑顶点”卷展栏重要参数
在多边形建模中，常在“顶点”子集下用“选择并移动”和“选择并均匀缩放”工具修改顶点的位置来改变模型形状，但当点的数目需要变化时，就需要通过“编辑顶点”卷展栏中的工具进行改变。
1. 移除

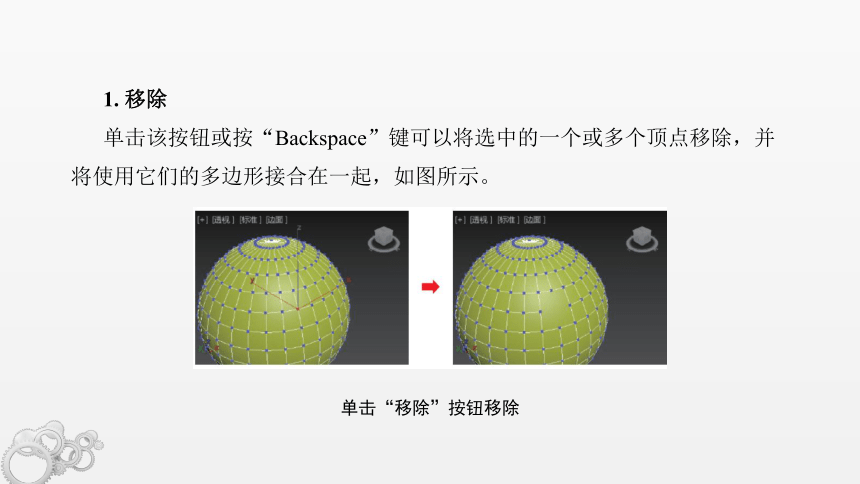

单击该按钮或按“Backspace”键可以将选中的一个或多个顶点移除，并将使用它们的多边形接合在一起，如图所示。
单击“移除”按钮移除

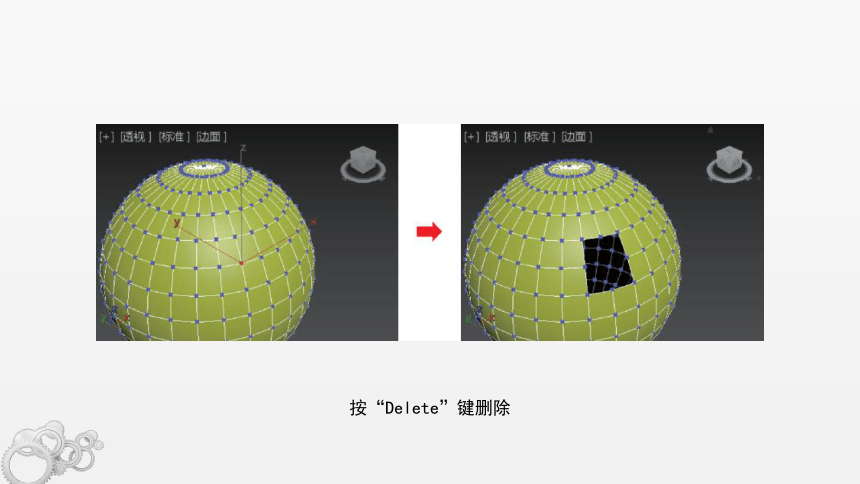

按“Delete”键删除
2. 断开
选中顶点以后，单击该按钮可以在与选定顶点相连的每个多边形上都创建一个新顶点，这可以使多边形的转角相互分开，使它们不再相连于原来的顶点上。
3. 挤出
直接使用“挤出”工具可以手动在视图中挤出顶点。
挤出
4. 切角
将选中的顶点切成一个多边形平面，使用该工具在视图中拖拽光标，可以手动为顶点切角。
切角
打开切角
5. 焊接
对“焊接顶点”对话框中指定的“焊接阈值”范围内连续选中的顶点进行合并，合并后所有边都会与产生的单个顶点连接。
焊接
6. 目标焊接
选择一个顶点后，使用该工具可以将其焊接到相邻的目标顶点，效果如图所示。
目标焊接
7. 连接
在选中的对角顶点之间创建新的边，如图所示。
连接
8. 移除孤立顶点
删除不属于任何多边形的所有顶点。
9. 移除未使用的贴图顶点
某些建模操作会留下未使用的（孤立）贴图顶点，它们会显示在“展开 UVW”编辑器中，但是不能用于贴图，单击该按钮就可以自动删除这些贴图顶点。
10. 权重
设置选定顶点的权重，供 NURMS 细分选项和“网格平滑”修改器使用。
二、“编辑边”卷展栏重要参数
前面已经介绍过“编辑边”卷展栏中“切角”“连接”和“利用所选内容创建新图形”3个高频率使用工具。
1. 插入顶点
插入顶点
2. 移除
单击“移除”按钮移除
按“Delete”键移除
3. 分割
单击该按钮可以为与选定边相连的每个多边形创建一条新边。
4. 挤出
使用该工具可以手动在视图中挤出边。
挤出
5. 焊接
将选定的在“焊接阈值”范围内的边界边合并成一条。
6. 目标焊接
将选定的边界边焊接到目标边界边。
7. 桥
将选定的边界边桥接到目标边界边上，可以设置桥接分段数。
焊接、目标焊接和桥三种连接方式的比较见表。
不同连接方式的比较
不同连接方式的比较
三、“编辑边界”卷展栏重要参数
“编辑边界”卷展栏中的参数大多与“编辑边”卷展栏参数类似，此处仅介绍“封口”工具。其功能是在边界内创建一个多边形使模型封闭，如图所示。
封口
四、“编辑多边形”卷展栏重要参数
在“多边形”子集下，可以通过“插入顶点”增加多边形的数量，也可以通过“轮廓”“桥”等命令改变多边形的形态。
1. 插入顶点
插入顶点
2. 轮廓
用于增大或减小每组连续的选定多边形的外边，如图所示，轮廓值 =-1 mm，为减小选定多边形轮廓。
轮廓
3. 桥
使用该工具可以连接对角上的两个多边形或多边形组，如图所示为桥接选定的两组多边形。
桥
4. 翻转
反转选定多边形的法线方向。
5. 从边旋转
选定多边形后，使用该工具可以沿着垂直方向拖动任何边，以便旋转选定的多边形。
6. 沿样条线挤出
沿样条线挤出当前选定的多边形。
