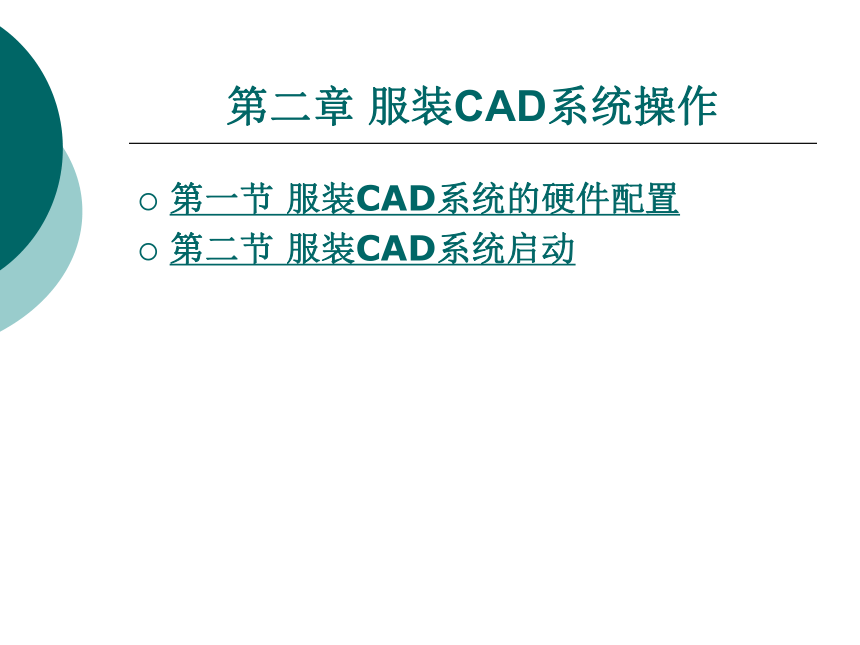

第二章 服装CAD系统操作
第一节 服装CAD系统的硬件配置
第二节 服装CAD系统启动
第一节 服装CAD系统的硬件配置
服装CAD系统由硬件系统和软件系统两部分组成。
一、硬件系统
硬件系统主要由计算机、输入设备和输出设备等设备组成。常用的输入设备有数字化仪、扫描仪、摄像机和数码相机等；而输出设备包括绘图机、打印机和自动裁床等。
（一）图形输入设备
1.扫描仪
扫描仪（Scanner）是图像信号输入设备。服装CAD主要采用彩色扫描仪，用于图像的采集，扩充图库。
下一页
返回
第一节 服装CAD系统的硬件配置

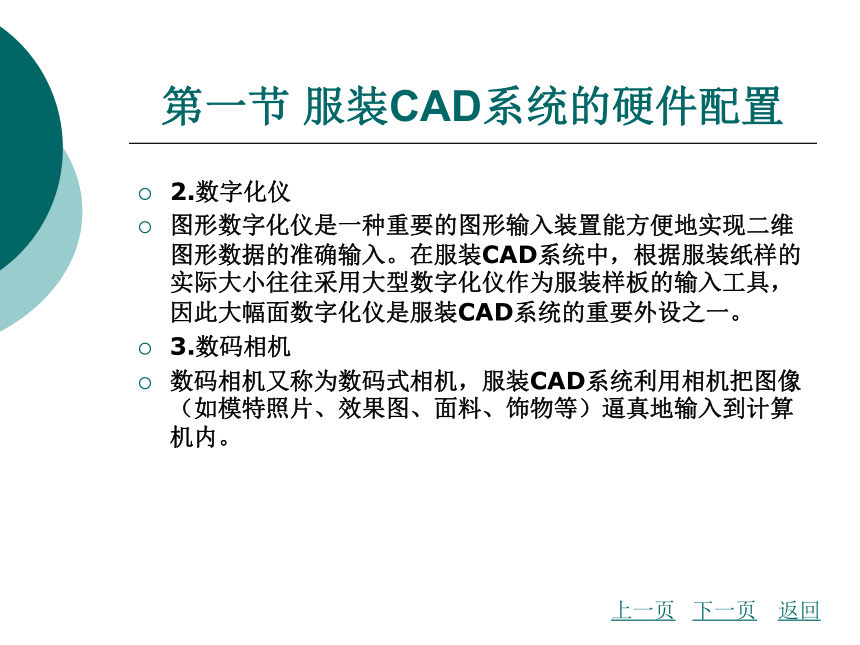

2.数字化仪
图形数字化仪是一种重要的图形输入装置能方便地实现二维图形数据的准确输入。在服装CAD系统中，根据服装纸样的实际大小往往采用大型数字化仪作为服装样板的输入工具，因此大幅面数字化仪是服装CAD系统的重要外设之一。
3.数码相机
数码相机又称为数码式相机，服装CAD系统利用相机把图像（如模特照片、效果图、面料、饰物等）逼真地输入到计算机内。
上一页
下一页
返回
第一节 服装CAD系统的硬件配置

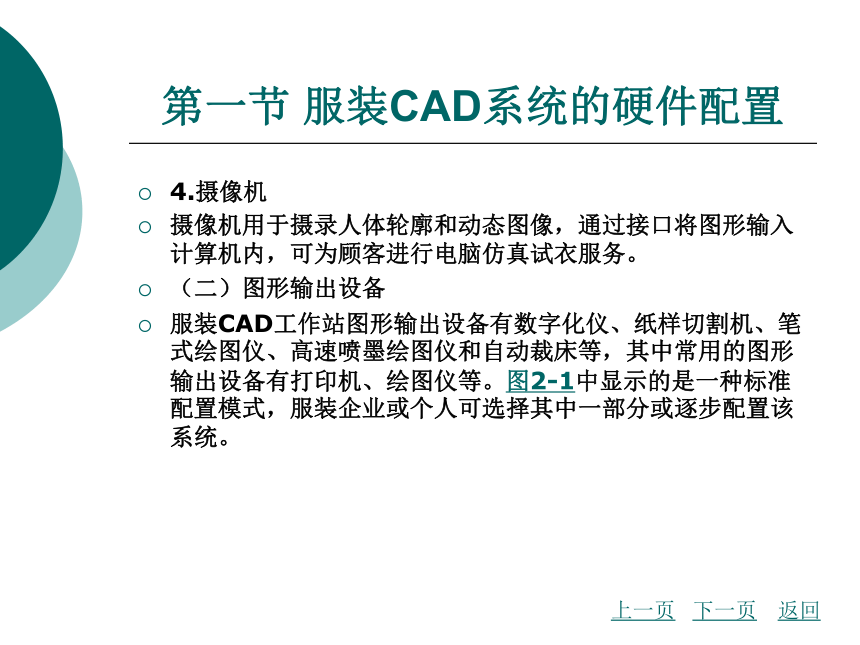

4.摄像机
摄像机用于摄录人体轮廓和动态图像，通过接口将图形输入计算机内，可为顾客进行电脑仿真试衣服务。
（二）图形输出设备
服装CAD工作站图形输出设备有数字化仪、纸样切割机、笔式绘图仪、高速喷墨绘图仪和自动裁床等，其中常用的图形输出设备有打印机、绘图仪等。图2-1中显示的是一种标准配置模式，服装企业或个人可选择其中一部分或逐步配置该系统。
上一页
下一页
返回
第一节 服装CAD系统的硬件配置

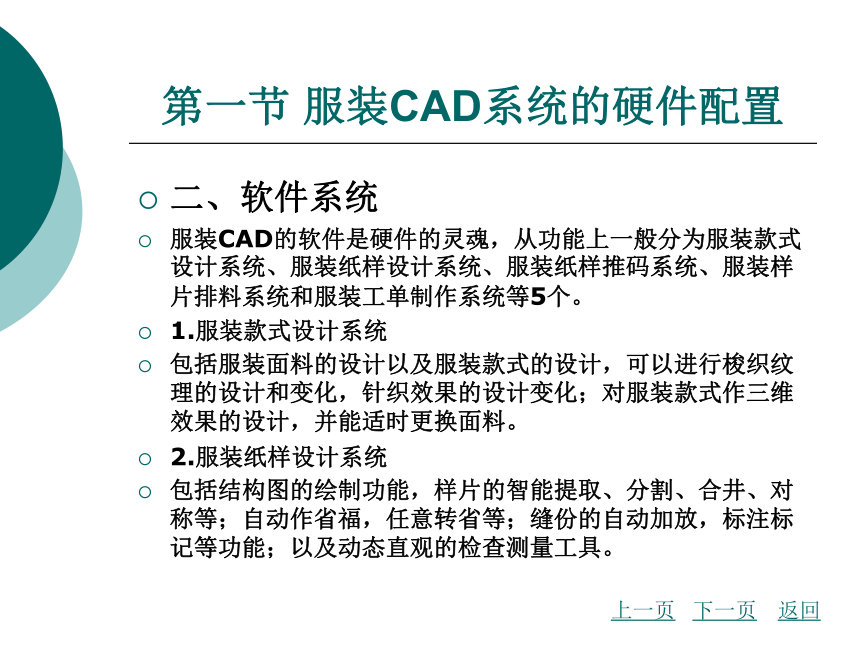

二、软件系统
服装CAD的软件是硬件的灵魂，从功能上一般分为服装款式设计系统、服装纸样设计系统、服装纸样推码系统、服装样片排料系统和服装工单制作系统等5个。
1.服装款式设计系统
包括服装面料的设计以及服装款式的设计，可以进行梭织纹理的设计和变化，针织效果的设计变化；对服装款式作三维效果的设计，并能适时更换面料。
2.服装纸样设计系统
包括结构图的绘制功能，样片的智能提取、分割、合井、对称等；自动作省福，任意转省等；缝份的自动加放，标注标记等功能；以及动态直观的检查测量工具。
上一页
下一页
返回
第一节 服装CAD系统的硬件配置

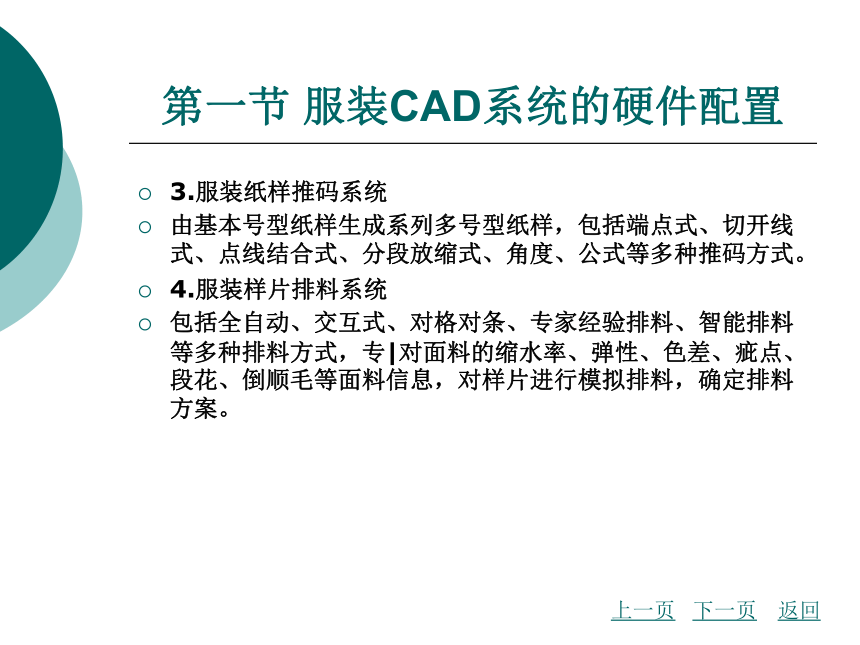

3.服装纸样推码系统
由基本号型纸样生成系列多号型纸样，包括端点式、切开线式、点线结合式、分段放缩式、角度、公式等多种推码方式。
4.服装样片排料系统
包括全自动、交互式、对格对条、专家经验排料、智能排料等多种排料方式，专|对面料的缩水率、弹性、色差、疵点、段花、倒顺毛等面料信息，对样片进行模拟排料，确定排料方案。
上一页
下一页
返回
第一节 服装CAD系统的硬件配置

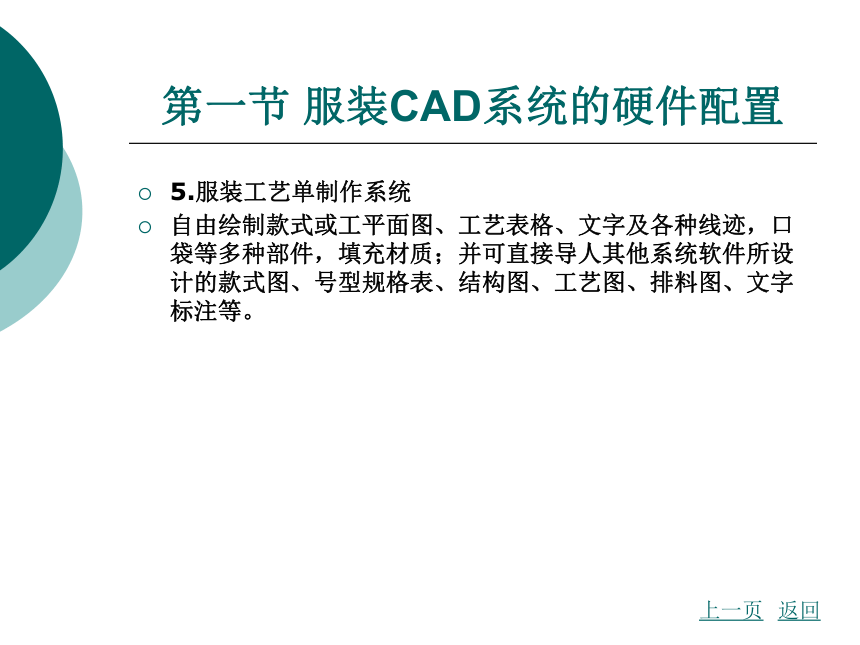

5.服装工艺单制作系统
自由绘制款式或工平面图、工艺表格、文字及各种线迹，口袋等多种部件，填充材质；并可直接导人其他系统软件所设计的款式图、号型规格表、结构图、工艺图、排料图、文字标注等。
上一页
返回
第二节 服装CAD系统启动
一、开机与关机
1.开机
先开计算机外部设备，后开主机。
外部设备包括显示器、打印机、绘图仪和数字化仪等。
2.关机
先关主机，后关外部设备。
二、电脑主机端口识别
正确认识各端口，以便正确连接外部设备。
通常情况，台式机主机箱体背部面板中各端口位置、形状如图2-2所示。
下一页
返回
第二节 服装CAD系统启动
三、ET服装CAD系统的启动
（一）正常启动系统
软件安装成功后，可按下述任一方式启动ET服装CAD系统。
1.开始菜单启动
【开始】\【程序】\ 【ET系统】，进入ET系统主界面，如图2-3所示。
2.快捷图标启动
双击桌面上ET服装CAD系统快捷图标，进入ET系统主界面，如图2-3所示
上一页
下一页
返回
第二节 服装CAD系统启动
3.通过已有文件启动
打开己有的ET软件编辑的文件。
（二）非正常启动
系统如遇系统不能正常运行，通常用以下两种方法重新启动计算机。
1.通过开始菜单重启
【开始】\【关机】\【重新启动计算机】。
2.热键重启
同时按下键盘上的【Ctrl】+【Alt】+【Delete】→重新启动计算机。
上一页
下一页
返回
第二节 服装CAD系统启动
如上述两种操作均不起作用，则采取强制关机的方式重启计算机。
具体做法：持续按压主机电源的方式，直到主机关机；30秒后重新打开主机电源，重新进行软件启动。但此项操作可能造成部分未保存数据丢失。
（三）ET服装CAD系统主界面简介
ET系统主界面由菜单栏、工具栏、状态、栏、工作区、层选择方式、号型层和图标工具栏组成。
上一页
下一页
返回
第二节 服装CAD系统启动
1.菜单栏
菜单栏描述本系统的基本操作。
菜单栏内放置着打板与推板系统的11个菜单。单击某个菜单时，会弹出相应的下拉式工具列表。可以用鼠标单击选择其中某→工具，此时，状态栏内会显示对应该工具的快捷键。在下文中列出了本软件主要的快捷键组合，熟记它们会大大提高工作效率。
2.工具栏
工具栏内放置常用工具的快捷图标、点选择模式、点输入框和要素选择模式等，为完成打板、排料工作提供了极大的方便。
上一页
下一页
返回
第二节 服装CAD系统启动
3.状态栏
状态栏内显示：当前选择的工具。大多数工具在状态栏能够及时显示每一步的操作提示。
4.工作区
工作区如一张带有坐标的无限大的纸，在其上可以尽情发挥设计者的设计才能。
5.层选择方式
层选择方式位于系统界面的最下角，用于设置推板号型的层数和选择显示操作层。
6.号型层
号型层显示当前打板操作的号型，在推板状态下可以设置和显示多个号型的样板。
上一页
下一页
返回
第二节 服装CAD系统启动
7.图标工具栏
图标工具栏存放着打板、推板所用工具。采用遮盖式设计，用鼠标点击其上方的 ，可以切换打板
常用工具及放码工具；而点击下方的【et systcm】图标可以切换打板专业工具及测量工具。在 图标的
【CM】处按鼠标右键，出现活动对话框，可以将"图形面板"分类菜单进行打开或关闭：也可以在"智慧之蓝""黑客帝国""传统风格"及"老版本风格"等4种界面风格中切换使用；另外，在【CM】处按鼠标左键，可以在打板的公制及不同英制之间切换；在【数值】处按鼠标左键，可以进入裁片清单大表。
上一页
下一页
返回
第二节 服装CAD系统启动
四、部分操作术语说明
（1）点击：表示鼠标指针指向一个想要选择的对象，然后快速按下并释放鼠标左键。主要用于选择某个功能。
（2）双击：表示鼠标指针指向一个想要选择的对象，然后快速按下井释放鼠标左键两次。主要用于进入某个应用程序。
（3）右键单击：表示鼠标指针指向一个想要选择的对象，然后快速按下并释放鼠标右键。主要用于结束或取消某步操作或某个功能。
（4）左键拖动：按住鼠标左键，移动鼠标。通常用于应用软件中的放大等操作。
上一页
下一页
返回
第二节 服装CAD系统启动
（5）框选：表示在空白处单击并拖动鼠标，把所选内容框在一个矩形框内，再单击。
（6）【Ctrl】+【Z】：文中出现【Ctrl】+【Z】通常是指按住【Ctrl】键的同时按【Z】键。
（7）滚轮：移动滚轮，使当前页面上下滚动。应用软件可以对滚轮做特殊的定义。
上一页
返回
图2-1 服装CAD标准配置模式
返回
图2-2 电脑主机端口
返回
图2-3 ET服装CAD系统主界面
返回
