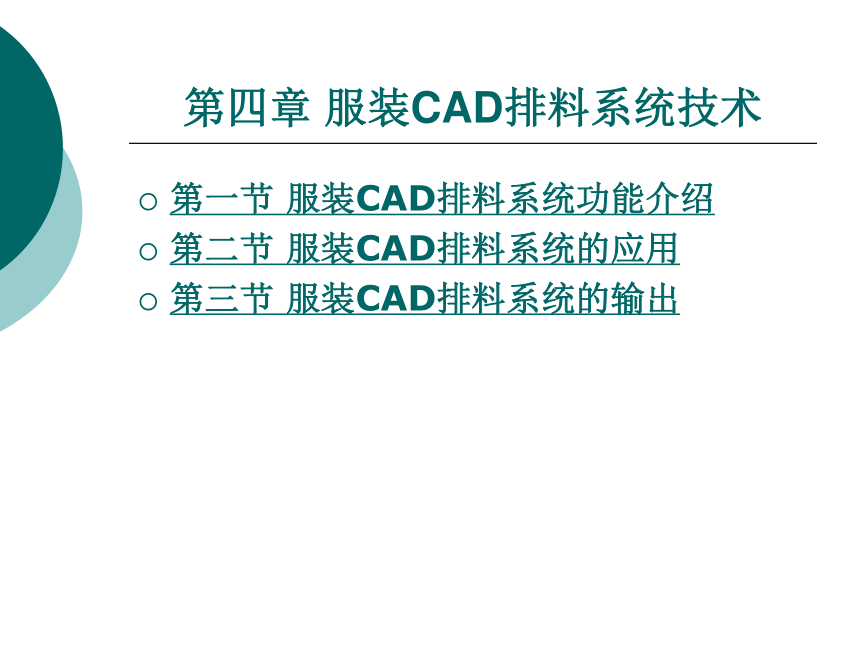

第四章 服装CAD排料系统技术
第一节 服装CAD排料系统功能介绍
第二节 服装CAD排料系统的应用
第三节 服装CAD排料系统的输出
第一节 服装CAD排料系统功能介绍

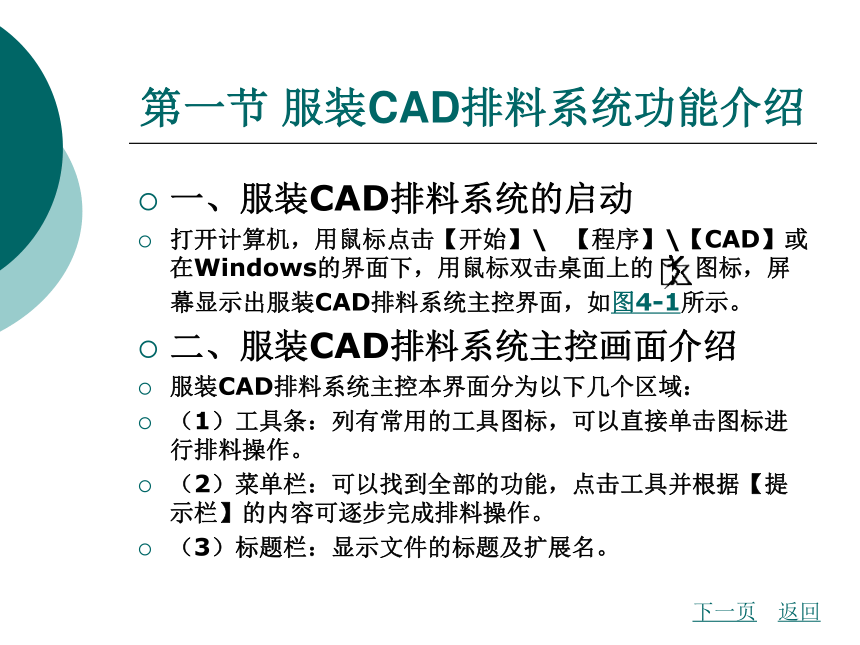

一、服装CAD排料系统的启动
打开计算机，用鼠标点击【开始】\ 【程序】\【CAD】或在Windows的界面下，用鼠标双击桌面上的 图标，屏
幕显示出服装CAD排料系统主控界面，如图4-1所示。
二、服装CAD排料系统主控画面介绍
服装CAD排料系统主控本界面分为以下几个区域：
（1）工具条：列有常用的工具图标，可以直接单击图标进行排料操作。
（2）菜单栏：可以找到全部的功能，点击工具并根据【提示栏】的内容可逐步完成排料操作。
（3）标题栏：显示文件的标题及扩展名。
下一页
返回
第一节 服装CAD排料系统功能介绍

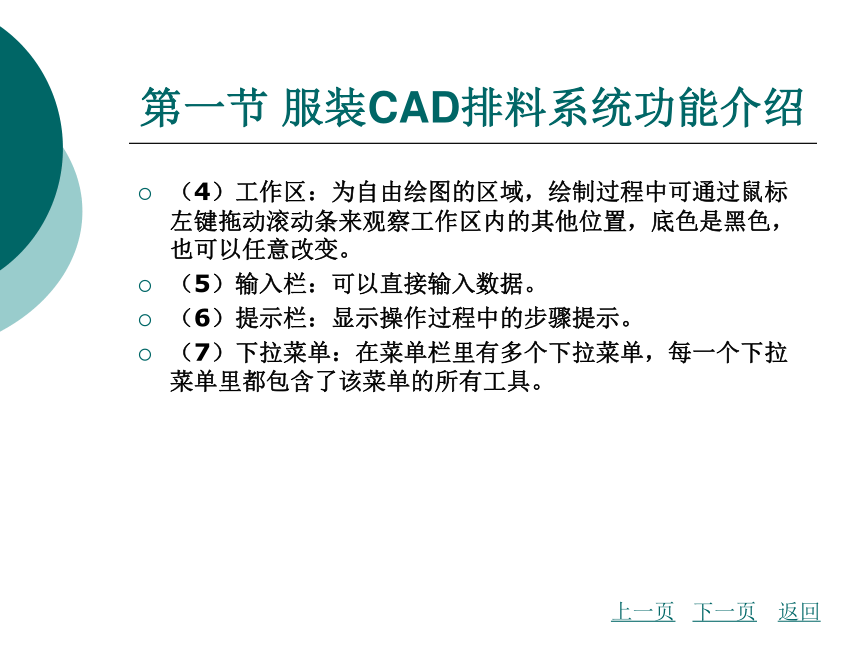

（4）工作区：为自由绘图的区域，绘制过程中可通过鼠标左键拖动滚动条来观察工作区内的其他位置，底色是黑色，也可以任意改变。
（5）输入栏：可以直接输入数据。
（6）提示栏：显示操作过程中的步骤提示。
（7）下拉菜单：在菜单栏里有多个下拉菜单，每一个下拉菜单里都包含了该菜单的所有工具。
上一页
下一页
返回
第一节 服装CAD排料系统功能介绍

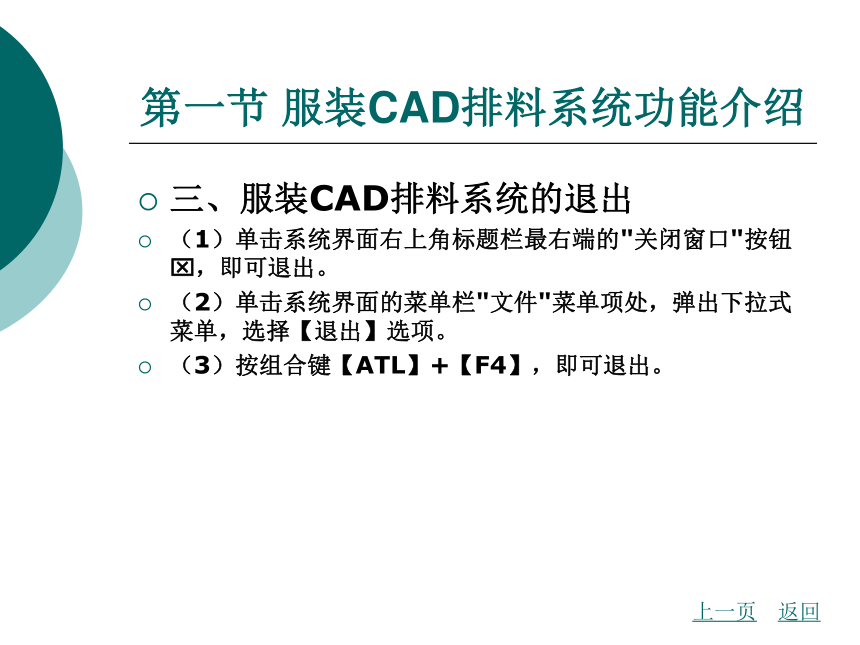

三、服装CAD排料系统的退出
（1）单击系统界面右上角标题栏最右端的"关闭窗口"按钮 ，即可退出。
（2）单击系统界面的菜单栏"文件"菜单项处，弹出下拉式菜单，选择【退出】选项。
（3）按组合键【ATL】+【F4】，即可退出。
上一页
返回
第二节 服装CAD排料系统的应用

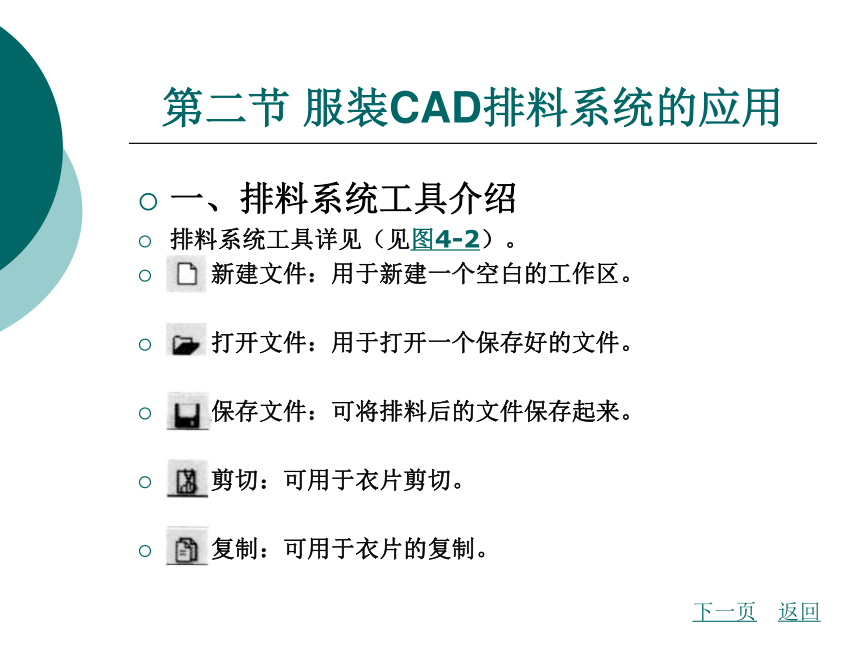

一、排料系统工具介绍
排料系统工具详见（见图4-2）。
新建文件：用于新建一个空白的工作区。
打开文件：用于打开一个保存好的文件。
保存文件：可将排料后的文件保存起来。
剪切：可用于衣片剪切。
复制：可用于衣片的复制。
下一页
返回
第二节 服装CAD排料系统的应用

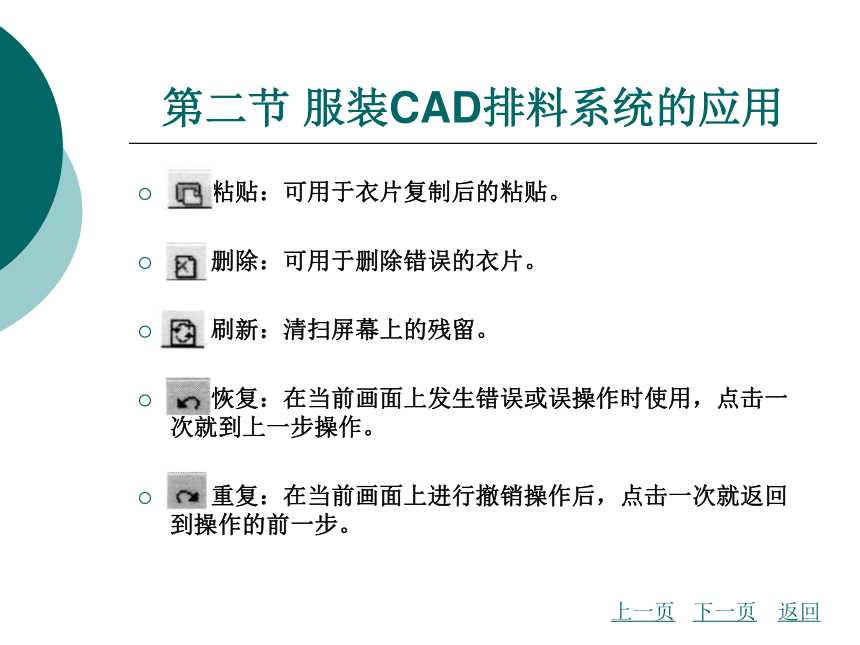

粘贴：可用于衣片复制后的粘贴。
删除：可用于删除错误的衣片。
刷新：清扫屏幕上的残留。
恢复：在当前画面上发生错误或误操作时使用，点击一次就到上一步操作。
重复：在当前画面上进行撤销操作后，点击一次就返回到操作的前一步。
上一页
下一页
返回
第二节 服装CAD排料系统的应用

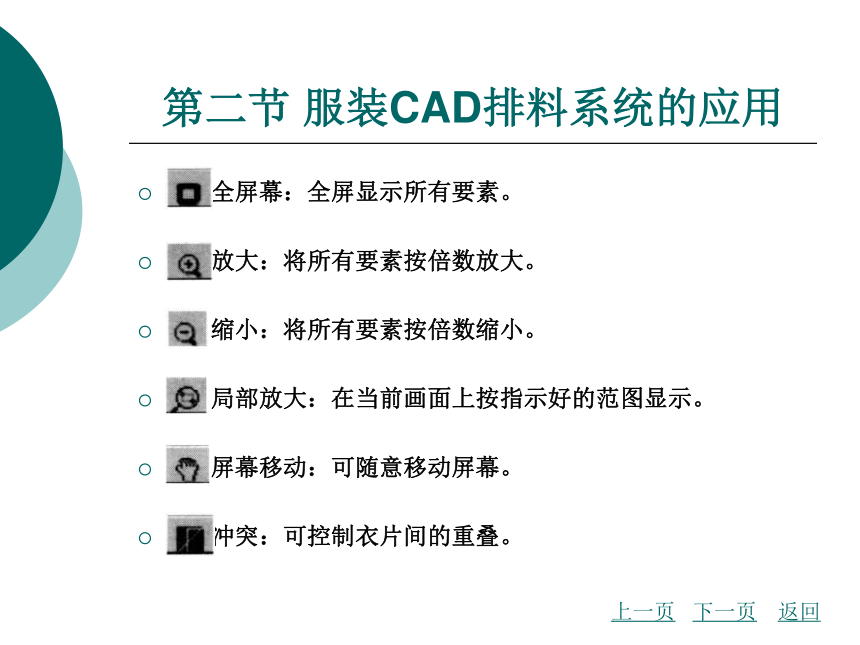

全屏幕：全屏显示所有要素。
放大：将所有要素按倍数放大。
缩小：将所有要素按倍数缩小。
局部放大：在当前画面上按指示好的范图显示。
屏幕移动：可随意移动屏幕。
冲突：可控制衣片间的重叠。
上一页
下一页
返回
第二节 服装CAD排料系统的应用
上一页
下一页
返回
对拉贴紧：一个布片与另一个布片的对拉，然后贴紧。
多向对拉：一个布片与多个布片的对拉，然后贴紧。
移动：在当前画面上移动布片。
二、服装CAD手动排料
单击显示栏中的【打开布片文件】按钮，打开已保存的样板文件，排料系统自动将已保存的文件的各个号型展开，用鼠标左键拖下每个布片进行排料，如图4-3所示。
第二节 服装CAD排料系统的应用
拖动布片放在布料的任意位置，可与冲突工具 按钮配合使用，冲突工具按钮打开时，布片不重叠；冲突工具按钮关闭时，布片可重叠，如图4-4所示。
三、服装CAD人机交互式排料
可将一片衣片与另一片衣片对拉后贴紧，也可将一片衣片与多个衣片对拉后贴紧，如图4-5所示。
上一页
返回
第三节 服装CAD排料系统的输出
1.在排料系统里打开输出文件
启动排料界面，点击显示栏中的【打开布片文件】按钮，打开已保存的样板文件，如图4-6所示。
2.排料后用平板切割机输出
选取【文件】菜单栏下的【输出】菜单项，弹出【数字化仪输出】对话框在【设备类型】选择【平板切割机】，再用鼠标左键单击【打印】按钮，如图4-7所示。
3.排料后用笔式绘图仪输出
选取【文件】菜单栏下的【输出】菜单项，弹出【数字化仪输出】对话框在【设备类型】中选择【绘图仪】，再用鼠标左键点击【打印】按钮，如图4-8所示。
返回
图4-1 服装CAD排料系统主控界面
返回
图4-2 排料系统工具介绍
返回
图4-3 【打开布片文件】排料
返回
图4-4 拖动布片放在布料的
任意位置
返回
图4-5 将一片衣片与另一片衣片对拉后贴紧
返回
图4-6 点击【打开布片文件】按钮
返回
图4-7 排料后用平板切割机输出
返回
图4-8 排料后用笔式绘图仪输出
