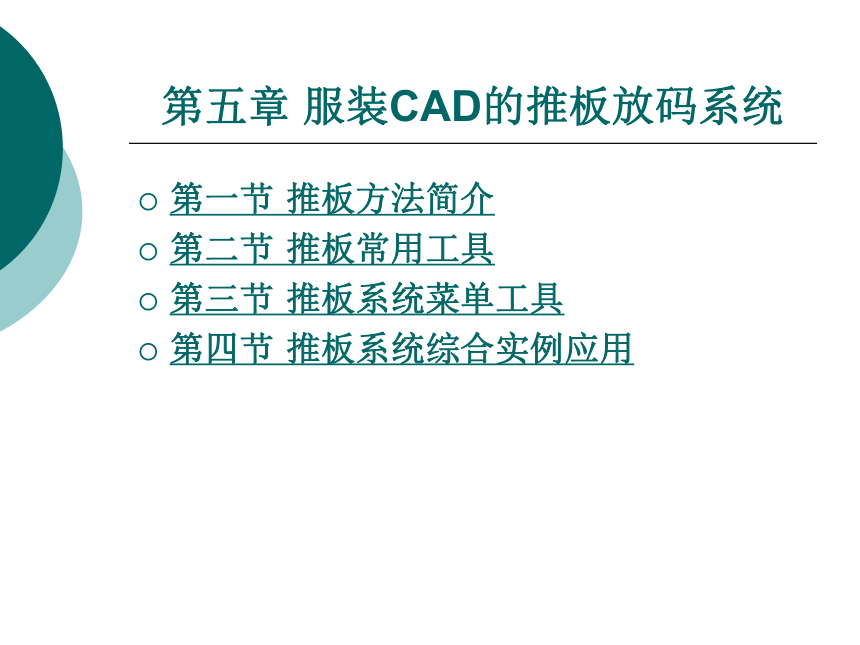

第五章 服装CAD的推板放码系统
第一节 推板方法简介
第二节 推板常用工具
第三节 推板系统菜单工具
第四节 推板系统综合实例应用

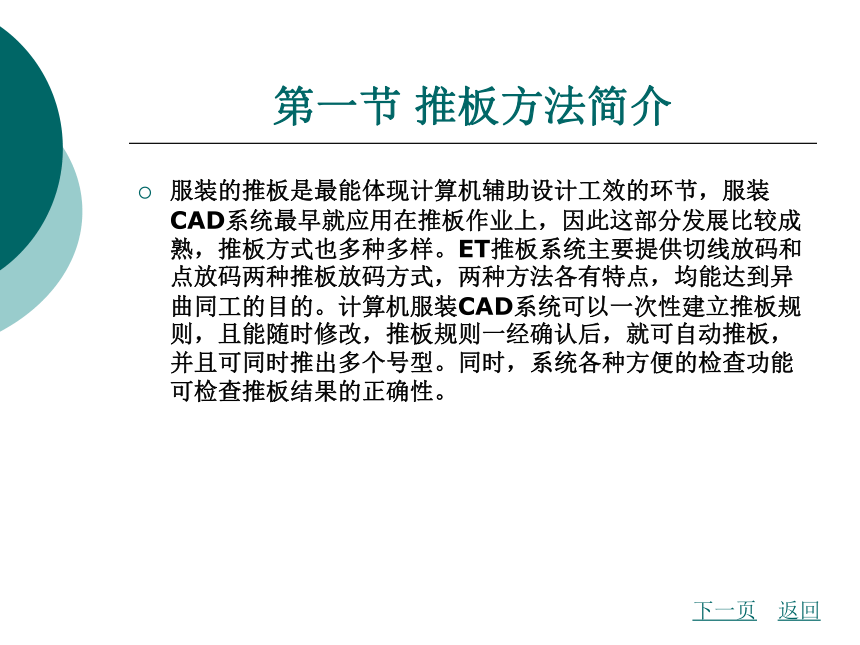

第一节 推板方法简介
服装的推板是最能体现计算机辅助设计工效的环节，服装CAD系统最早就应用在推板作业上，因此这部分发展比较成熟，推板方式也多种多样。ET推板系统主要提供切线放码和点放码两种推板放码方式，两种方法各有特点，均能达到异曲同工的目的。计算机服装CAD系统可以一次性建立推板规则，且能随时修改，推板规则一经确认后，就可自动推板，并且可同时推出多个号型。同时，系统各种方便的检查功能可检查推板结果的正确性。
下一页
返回

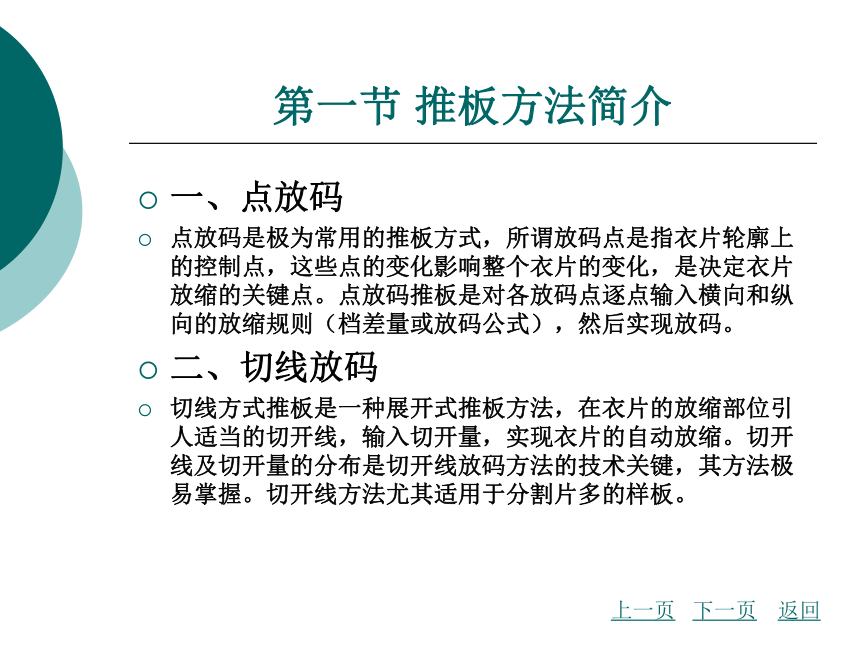

第一节 推板方法简介
一、点放码
点放码是极为常用的推板方式，所谓放码点是指衣片轮廓上的控制点，这些点的变化影响整个衣片的变化，是决定衣片放缩的关键点。点放码推板是对各放码点逐点输入横向和纵向的放缩规则（档差量或放码公式），然后实现放码。
二、切线放码
切线方式推板是一种展开式推板方法，在衣片的放缩部位引人适当的切开线，输入切开量，实现衣片的自动放缩。切开线及切开量的分布是切开线放码方法的技术关键，其方法极易掌握。切开线方法尤其适用于分割片多的样板。
上一页
下一页
返回

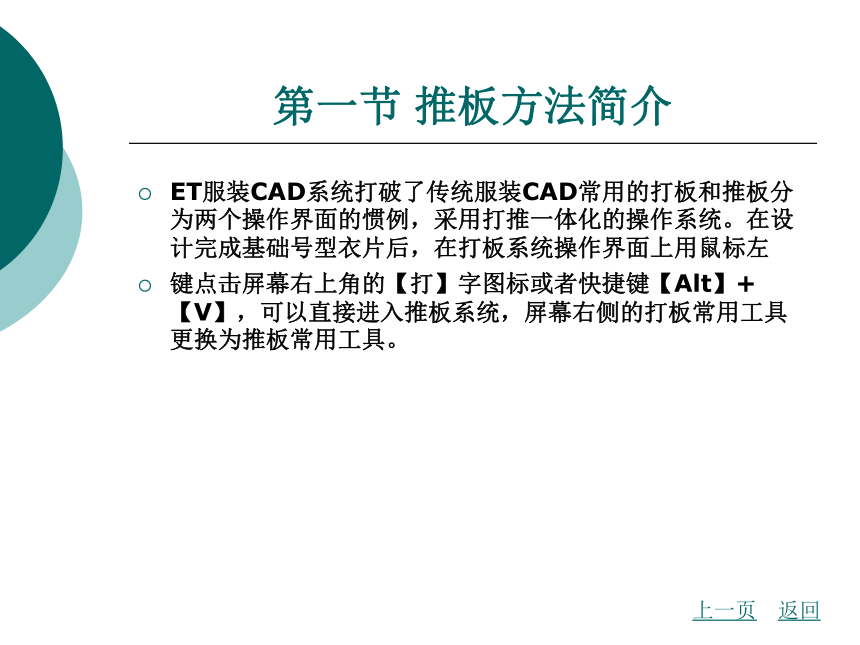

第一节 推板方法简介
ET服装CAD系统打破了传统服装CAD常用的打板和推板分为两个操作界面的惯例，采用打推一体化的操作系统。在设计完成基础号型衣片后，在打板系统操作界面上用鼠标左
键点击屏幕右上角的【打】字图标或者快捷键【Alt】+【V】，可以直接进入推板系统，屏幕右侧的打板常用工具更换为推板常用工具。
上一页
返回

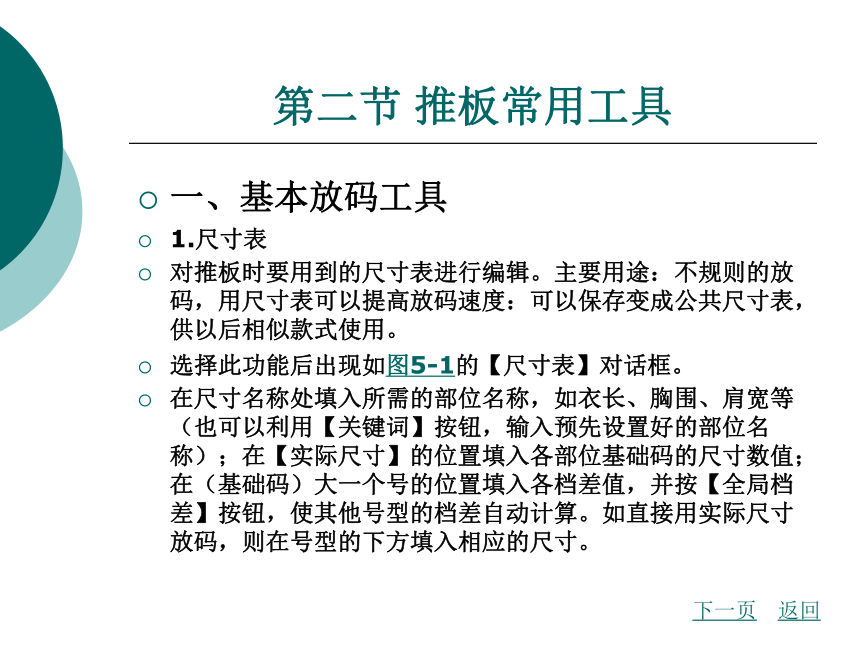

第二节 推板常用工具
一、基本放码工具
1.尺寸表
对推板时要用到的尺寸表进行编辑。主要用途：不规则的放码，用尺寸表可以提高放码速度：可以保存变成公共尺寸表，供以后相似款式使用。
选择此功能后出现如图5-1的【尺寸表】对话框。
在尺寸名称处填入所需的部位名称，如衣长、胸围、肩宽等（也可以利用【关键词】按钮，输入预先设置好的部位名称）；在【实际尺寸】的位置填入各部位基础码的尺寸数值；在（基础码）大一个号的位置填入各档差值，并按【全局档差】按钮，使其他号型的档差自动计算。如直接用实际尺寸放码，则在号型的下方填入相应的尺寸。
下一页
返回

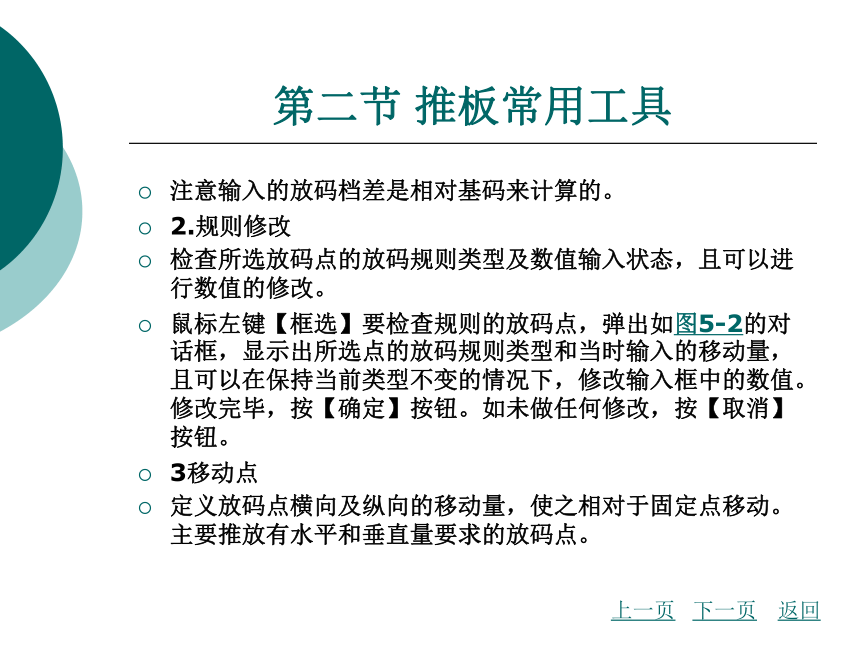

第二节 推板常用工具
注意输入的放码档差是相对基码来计算的。
2.规则修改
检查所选放码点的放码规则类型及数值输入状态，且可以进行数值的修改。
鼠标左键【框选】要检查规则的放码点，弹出如图5-2的对话框，显示出所选点的放码规则类型和当时输入的移动量，且可以在保持当前类型不变的情况下，修改输入框中的数值。修改完毕，按【确定】按钮。如未做任何修改，按【取消】按钮。
3移动点
定义放码点横向及纵向的移动量，使之相对于固定点移动。主要推放有水平和垂直量要求的放码点。
上一页
下一页
返回

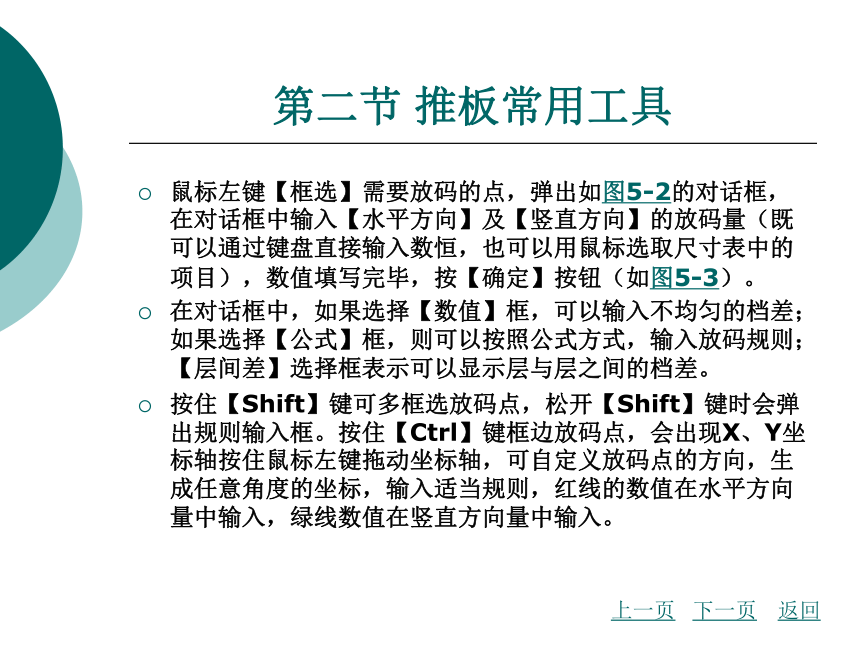

第二节 推板常用工具
鼠标左键【框选】需要放码的点，弹出如图5-2的对话框，在对话框中输入【水平方向】及【竖直方向】的放码量（既可以通过键盘直接输入数恒，也可以用鼠标选取尺寸表中的项目），数值填写完毕，按【确定】按钮（如图5-3）。
在对话框中，如果选择【数值】框，可以输入不均匀的档差；如果选择【公式】框，则可以按照公式方式，输入放码规则；【层间差】选择框表示可以显示层与层之间的档差。
按住【Shift】键可多框选放码点，松开【Shift】键时会弹出规则输入框。按住【Ctrl】键框边放码点，会出现X、Y坐标轴按住鼠标左键拖动坐标轴，可自定义放码点的方向，生成任意角度的坐标，输入适当规则，红线的数值在水平方向量中输入，绿线数值在竖直方向量中输入。
上一页
下一页
返回

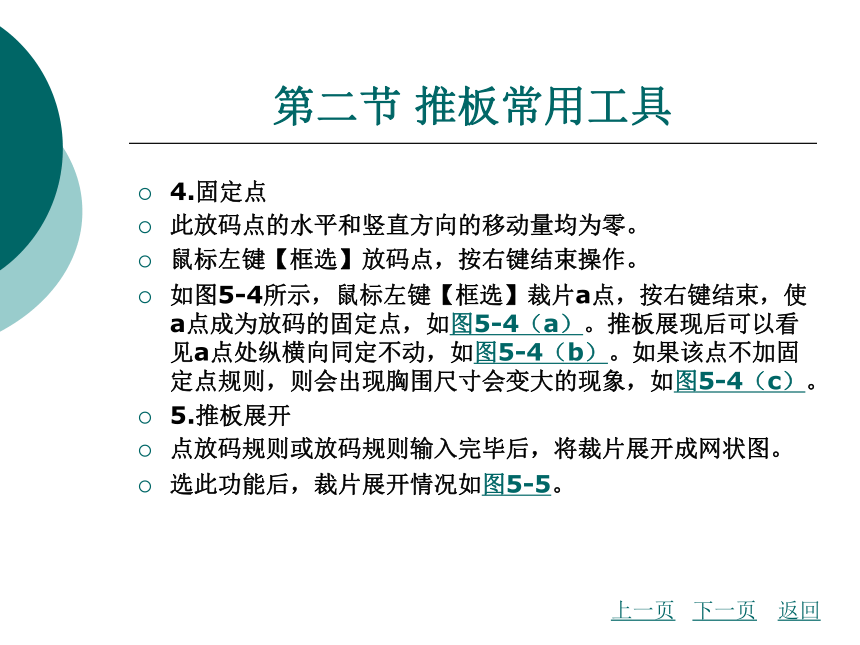

第二节 推板常用工具
4.固定点
此放码点的水平和竖直方向的移动量均为零。
鼠标左键【框选】放码点，按右键结束操作。
如图5-4所示，鼠标左键【框选】裁片a点，按右键结束，使a点成为放码的固定点，如图5-4（a）。推板展现后可以看见a点处纵横向同定不动，如图5-4（b）。如果该点不加固定点规则，则会出现胸围尺寸会变大的现象，如图5-4（c）。
5.推板展开
点放码规则或放码规则输入完毕后，将裁片展开成网状图。
选此功能后，裁片展开情况如图5-5。
上一页
下一页
返回

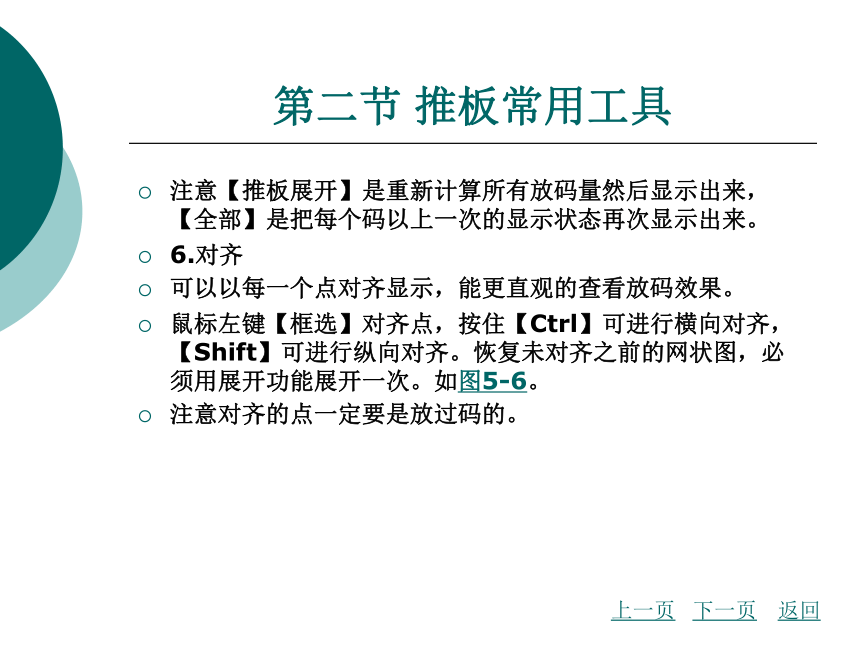

第二节 推板常用工具
注意【推板展开】是重新计算所有放码量然后显示出来，【全部】是把每个码以上一次的显示状态再次显示出来。
6.对齐
可以以每一个点对齐显示，能更直观的查看放码效果。
鼠标左键【框选】对齐点，按住【Ctrl】可进行横向对齐，【Shift】可进行纵向对齐。恢复未对齐之前的网状图，必须用展开功能展开一次。如图5-6。
注意对齐的点一定要是放过码的。
上一页
下一页
返回

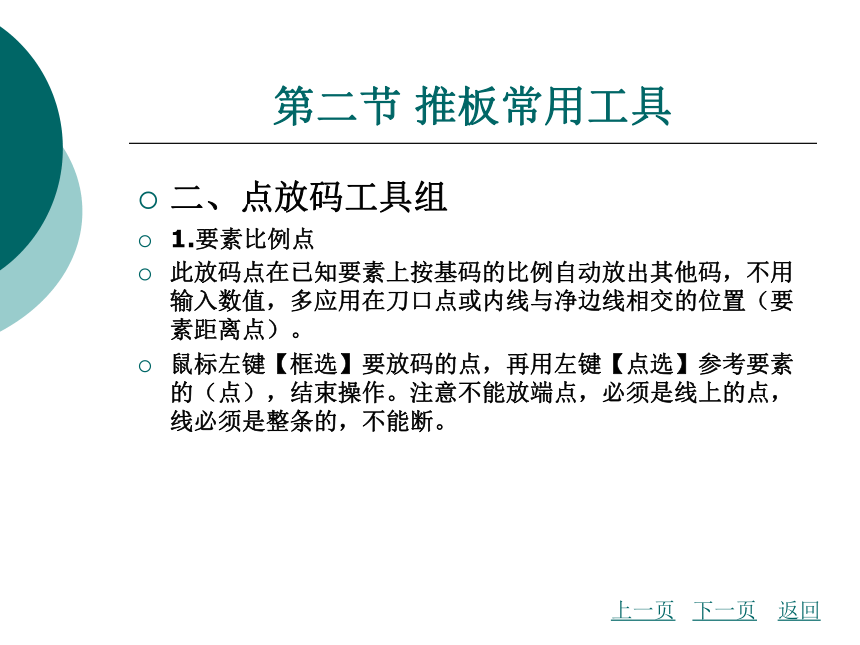

第二节 推板常用工具
二、点放码工具组
1.要素比例点
此放码点在已知要素上按基码的比例自动放出其他码，不用输入数值，多应用在刀口点或内线与净边线相交的位置（要素距离点）。
鼠标左键【框选】要放码的点，再用左键【点选】参考要素的（点），结束操作。注意不能放端点，必须是线上的点，线必须是整条的，不能断。
上一页
下一页
返回

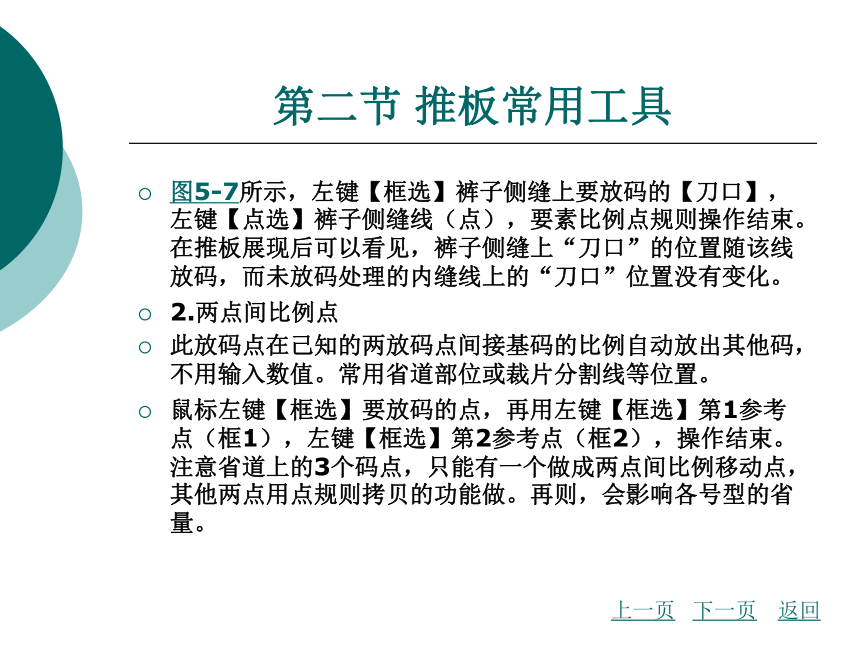

第二节 推板常用工具
图5-7所示，左键【框选】裤子侧缝上要放码的【刀口】，左键【点选】裤子侧缝线（点），要素比例点规则操作结束。在推板展现后可以看见，裤子侧缝上“刀口”的位置随该线放码，而未放码处理的内缝线上的“刀口”位置没有变化。
2.两点间比例点
此放码点在己知的两放码点间接基码的比例自动放出其他码，不用输入数值。常用省道部位或裁片分割线等位置。
鼠标左键【框选】要放码的点，再用左键【框选】第1参考点（框1），左键【框选】第2参考点（框2），操作结束。注意省道上的3个码点，只能有一个做成两点间比例移动点，其他两点用点规则拷贝的功能做。再则，会影响各号型的省量。
上一页
下一页
返回

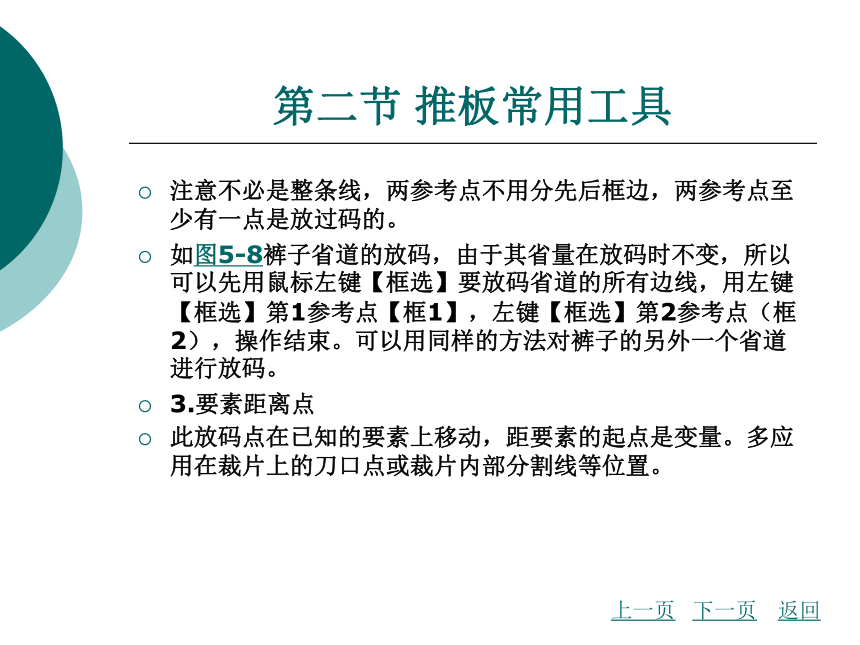

第二节 推板常用工具
注意不必是整条线，两参考点不用分先后框边，两参考点至少有一点是放过码的。
如图5-8裤子省道的放码，由于其省量在放码时不变，所以可以先用鼠标左键【框选】要放码省道的所有边线，用左键【框选】第1参考点【框1】，左键【框选】第2参考点（框2），操作结束。可以用同样的方法对裤子的另外一个省道进行放码。
3.要素距离点
此放码点在已知的要素上移动，距要素的起点是变量。多应用在裁片上的刀口点或裁片内部分割线等位置。
上一页
下一页
返回
第二节 推板常用工具
左键【框选】要放码的点，左键【点选】参考距离的起点方向（点），弹出如图5-9的【放码规则】对话框，直接在【相关栏内】填入数值，或选择尺寸表中的部位名称。填写完毕，按【确定】按钮结束操作。
注意不能放端点，线必须是整条的，不能是断线，放出的结果不会改变所在线的线型。若距离通码为0，可以不用输入任何数值，软件会默认为0。
在图5-10中，原刀口在曲线上10cm的位置，当要素距离填"1"时，放码结果为小号刀口在9cm的位置，大号刀口在11cm的位置。
上一页
下一页
返回
第二节 推板常用工具
4.方向移动点
此放码点沿要素方向移动，并可以定义要素方向及要素垂直方向的移动量。为放线长的工具。垂直方向不输数时，每个码是平行的或顺线延长的，输入垂直移动量，可以调节每个放码点之间间距，而且不会改变线长的要求。
鼠标左键【框选】要放码的点，左键【点选】参考要素，点1，左键指示垂直方向，点2，现出如图5-11的【放码规则】对话框，在【要素方向】及【垂直方向】的位置直接填入数值，或选择尺寸表中的项目。填写完毕按【确定】按钮，结束操作。
上一页
下一页
返回
第二节 推板常用工具
注意要素方向距离是整条线的长，若每码长度一样，要素方向内可以不输入任何数值，软件会默认为0，即通码。一条线的两端点不能都用方向移动点。
图5-12为插肩袖推放袖口点的实例，要求成品规格档差为袖长1cm、袖口0.5cm；鼠标左键【框选】要放码的点，左键【点选】袖口线，点1，左键指示垂直方向（袖中线），点2，输入【要素方向】数值为“0.25”，“垂直方向”数值为“-1”的放码结果。
5.距离平行点
此放码点与已知要素平行，并可以定义横向或纵向的移动量。在保证参考线平行的情况下，推放点的水平或垂直量。如放肩宽点，保证肩斜线平行。
上一页
下一页
返回
第二节 推板常用工具
鼠标左键【框选】要放码的点，左键【点选】参考要素点，出现如下图5-13的对话框，在【水平方向】或【竖直方向】的位置直接填入数值，或选择尺寸表中的项目。填写完毕，按【确定】按钮。
注意【水平方向】和【竖直方向】框内不能同时输量，因为线平行的量是电脑自动算的，所以只需输入一个你要控制的距离的量；推好后可以用【两点测量】工具进行测量。
如图5-14的实例为肩点档差0.5cm，肩斜要和基码保持平行。在【放码规则】输入框的【竖直方向】直接填入数值"0.5"，按【确定】按钮即可。
上一页
下一页
返回
第二节 推板常用工具
6.方向交点
此放码点沿要素方向移动，并与放码后的另一要素相交。不用输入任何数值，能让每个码按基码的延伸方向相交锁定。多用于T型连接点。
鼠标左键【框选】要放码的点，左键【点选】锁定的要素，结束操作。
如图5-15所示，要求分割线的a点每个码要平行于基码，并且要交到外侧缝线上，而且侧缝曲线不能变形。左键【框选】要放码的a点，左键【点选】锁定的要素"侧缝线"，点1，完成操作。
注意相交要素必须是T形相交形状，不能是成角的形状，或十字交叉形状。
上一页
下一页
返回
第二节 推板常用工具
7.要素平行交点
此放码是已知两要素平行线的交点。不用输入任何数值，能让构成角的两条边每个码都平行。一般用在内装领口处的夹角放码。
鼠标左键框选要放码的点，左键指示平行要素，点1，左键指示平行线要素，点2结束操作，如图5-16。
注意：点边成角的两条边是不分先后的。
8.删除放码规则
删除指定点的放码规则。
鼠标左键【框选】要删除放码规则的点，按右键结束操作。
注意若要修改放码量不用先删除放码量，因为再放的量可以覆盖以前的量。
上一页
下一页
返回
第二节 推板常用工具
三、复制拷贝放码工具组
1.点规则拷贝
将已知放码点的规则，通过7种不同的方式，拷贝到吁前的放码点上。
选此功能后，出现如图5-17【点规则拷贝】的选择框，选择一种参照方式后，左键框选参照放码点，左键框选目标放码点（目标放码点可以多个），按右键结束操作。另外在拷贝时，左键框选目标放码点后，按住【Ctrl】+【右键】会弹出如图5-2的【放码规则】对话框，可输入附加移动量。
注意一定要先选择相对应的拷贝方式，才能进行拷贝操作。
上一页
下一页
返回
第二节 推板常用工具
7种参照方式分别为：
完全相同：横偏移量相同，纵偏移量相同。
左右对称：横偏移量相反，纵偏移量相同。
上下对称：横偏移量相同，纵偏移量相反。
完全相反：横偏移量相反，纵偏移量相反。
单X：只拷贝X规则
单Y：只姥贝Y规则。
角度：拷贝参考点的角度。
2.分割拷贝
将未分割前裁片上的放码规则跨贝到分割后的裁片上。分割的小片不用再一点点的放，可以一次性放好。多应用在分割线较多的裁片。
上一页
下一页
返回
第二节 推板常用工具
鼠标左键【框选】参考裁片的定位点，框1，左键【框选】目标裁片的对应点，框2，此时，目标裁片上的放码点由蓝色转变为其他颜色，证明放码规则已被拷贝，如图5-18所示。
注意小片一定是从大片上分割出的，才可用此拷贝方法。
3.文件间片规则拷贝
将整个裁片的放码规则拷贝到另一个文件形状类似的裁片上。两个款某些片或整个款的量有相同或对称关系的用此工具可以提高放码速度。此功能只能拷贝移动点规则。
上一页
下一页
返回
第二节 推板常用工具
选此功能后，会弹出【打开文件】的对话框，选择已放过码的参考文件，并按【打开】键。此时，屏幕上出现两个窗口，左边的窗口显示参考文件，右边的窗口显示当前文件。左键在左边窗口中【框选】参考裁片的纱向，左键在右边窗口中【框选】目标裁片的纱向，规则拷过来后，必须将公用的尺寸表打开后，才能推板展开。如图5-19所示。
4.片规则拷贝
将整个裁片的放码规则拷贝到另一个形状类似的裁片，片之间有相同或对称量的关系可以不用再一点点地放，用此工具会提高速度。
上一页
下一页
返回
第二节 推板常用工具
鼠标左键【框选】参考裁片的纱向，左键【框选】目标裁片的纱向，按右键结束操作。
注意此功能只能拷贝"移动点规则"。
"点规则拷贝"与"片规则拷贝"不同之处在于，"点规则拷贝"是点与点之间拷贝，而"片规则拷贝"是与裁片与裁片之间拷贝，但是片规则拷贝的拷贝原理还是以点为依据。
如图5-20所示将a裁片的整片规则拷贝到b裁片。在选择该功能后，系统会弹出"对称变换"的选择框（系统默认为完全相同），勾选【左右对称】，鼠标左键【框选】a裁片的纱向，左键【框选】b裁片的纱向，按右键结束操作。
上一页
下一页
返回
第二节 推板常用工具
5.增加放码点
在裁片上需要放码的位置，增加可以放码的点。多应用在上袖窿弧线上的前胸宽点、后背宽点和侧缝腰节点等位置。
鼠标左键【点选】要增加放码点的曲线，左键指定目标放码点的位置，此时该点将呈现蓝色未放码点的状态。注意直线上不能增加放码点。
6.删除放码点
将用户自行增加的放码点删除。
鼠标左键【框选】要删除的放码点，按右键结束操作。
上一页
下一页
返回
第二节 推板常用工具
四、切线放码工具组
1.竖向切开线（绿色）
在裁片上输入竖向放码线，使衣片横向切开。
鼠标左键像用智能笔那样，连续输入竖向放码线的点列，按右键结束操作。一次选择该功能后，可以输入多条放码线（如图5-21）。放码线起始点的颜色为红色，结束点的颜色为绿色，可以根据颜色来区分放码线的输入方向。
2.横向切开线（蓝色）
在裁片上输入横向放码线，使衣片竖向切开。
上一页
下一页
返回
第二节 推板常用工具
鼠标左键向用智能笔那样，连续输入横向放码线的点列，按右键结束操作。一次选择该功能后，可以输入多条放码线（如图5-22）。放码线起始点的颜色为红色，结束点的颜色为绿色，可以根据颜色来区分放码线的输入方向。
上一页
下一页
返回
第二节 推板常用工具
3.输入切开量
在放码线上输入相对应的推放量。鼠标左键【框选】放码量相同的切开线（不分横竖方向），按右键弹出如图5-23的【放码规则】对话框，直接填入数值或选择尺寸表中项目，填写完毕，按【确定】按钮结束操作（如图5-24）。输入过切开量的放码线，在首末端点旁有数值存在。鼠标【框选】切开线后，按【Delete】键可以直接删除切开线。
对话框中项目的说明如下。
切开量1,2,3,4表示：一条切开线上最多可以输入4个切开量。
上一页
下一页
返回
第二节 推板常用工具
切开量1：表示首端的切开量（放码线上红色点的位置）。
切开量4：表示末端的切开量（放码线上绿色点的位置）。
如果只在【切开量1】处填入数值，则【切开量2】默认与【切开量1】数值相同。
4.斜向切开线（湖蓝色）
在衣片上输入任意方向的放码线，使衣片沿线的法向切开。
鼠标左键输入放码线的首末端点，按右键结束操作（如图5-25）。
一次选择放码线的类型后，可以输入多条放码线；同样放码线起始点的颜色为红色，结束点的颜色为绿色，可以根据颜色来区分放码线的输入方向。
上一页
下一页
返回
第二节 推板常用工具
5.展开中心点
在衣片中设置切开线放码时的展开中心点（放码原点），从而决定衣片放码时的展开方向。
鼠标左键直接在衣片上输入【展开中心点】的位置即可。衣片中出现红色的"展开中心点"，需注意以下4点。
（1）一个衣片中可以没有展开中心点，这时针对每条放码线放码量往两侧对称展开。
（2）若有展开中心点时，针对每条放码线，是往远离展开中心点的一侧展开。若展开中心点位于某条放码线上，则告对该条放码线，是往两侧对称展开。
（3）展开中心点不能加在衣片的外面：一个衣片上只能有一个"展开中心点"，此点只能移动，不能删除。
上一页
下一页
返回
第二节 推板常用工具
（4）"线放码"规则和"点放码"规则可以同时用在一个衣片上。
6.增减切开点
在切开线上增减可以放码的点。此功能主要用于裤子放码，由于裤子的腰围、臀围和裤口的推放量可能不同，所以需要在臀围的位置增加1个放码点。
鼠标左键在放码线上输入需要增加的放码点，此时放码线上出现湖蓝色的点，再次指示增加的点，则为删除此点。每条放码线上最多可以增加2个放码点。
上一页
下一页
返回
第二节 推板常用工具
增加放码点后，【放码规则】对话框中切开量的填写方法要求是，当只增加l个放码点时，"切开量1"为红色的首点，"切开量2"为新增加的放码点，"切开量3"为绿色的末点；二与增加2个点时，"切开量1"和"切开量2"同上不变，"切开量3"和"切开量4"分别为先增加的点和后增加的点。
上一页
返回
第三节 推板系统菜单工具
由于ET服装CAD系统采用了打推一体化的操作系统，所以除推板系统专用的两个菜单组（"推板"和"推板规则"）以外，打板系统的有些菜单功能也与推板有关，下面做具体的介绍。
一、【系统设置】菜单
在【系统属性设置】的最后一个子项【系统设置】中，可以设置明线、任意义字、平行剪切线是再进入推板。如图5-26所示。
【明线进入推板】选项表示：其他号型的明线会根据推板的结果自动计算出来。但当明线被剪切或延长后，其他号型的明线不会自动剪切或延长。
下一页
返回
第三节 推板系统菜单工具
【任意文字进入推板】选项表示：系统会按基码的位置推放任意文字的位置。
【平行剪切线进入推板】选项表示：平行剪切线的基线会进入推板。
二、【检测/曲线组长度调整】菜单
可以利用推板测量结果来自动计算指定位置的放码量，主要用于袖容量的调整。
以袖窿与袖山的调整来示范此功能：如图5-27所示。
首先要确定袖容量允许调整的是什么部位，如果可以调整部位是袖山高，那么就要查看袖山顶上是不是有放码点，没有的话要用【增加放码点】工具在袖山顶上增加一个放码点。
上一页
下一页
返回
第三节 推板系统菜单工具
打开【尺寸表】，在尺寸表中增加一个新尺寸，如"袖山高"（注意该尺寸不要再用到其他地方，冈为该尺寸是用来让系统自动帮你凑数的）。
选择【曲线组长度调整】工具，先选择【第一组曲线】袖山弧线（框1），按右键结束。再选择【第二组曲线】袖窿弧线（框2），按右键结束。弹出尺寸表对话框，在尺寸表中选择需要修改的部位名称如"袖山高"（或袖肥），接着系统会弹出测量值对话框如图5-28所示。在对话框中，将长度3中的档差值，改成所需的差值，点击【修改】此时，系统自动计算，并自动修改尺寸表中的数值。按确认关闭测量对话框。当再次打开尺寸表时，被选修改的部位名称后的数值，系统已自动调整。
上一页
下一页
返回
第三节 推板系统菜单工具
三、【设置菜单/设置单步展开状态】菜单
在此工具前打钩时，每输入一个点规则后系统会立刻进行推板展现，并自动刷新推板网状图。
四、【打板/对格子】菜单
【打板/对格子】菜单下还分4个二级子菜单。对格点要在放完码后再定义，如裁片有改动，必须重新定义所有对格点。定义好对格点后，才能进行对条对格排料。
上一页
下一页
返回
第三节 推板系统菜单工具
（一）【打板/对格子/定义横条对位点】
用于对条对格面料的横条对位点设定。在要设定横条对位点的位置点击鼠标左键，再按右键结束，四面上在该点处出现粉红色圆点，完成横条对位点的设定。
（二）【打板/对格子/定义竖条对位点】
用于对条对格面料的竖条对位点设定。在要设定竖条对位点的位置点击鼠标左键，再按右键结束。画面上在该点处出现蓝色圆点，完成竖条对位点的设定。
一般条格对位需要成对设定，下面以女套装为例介绍对条对格的成对设定。如图5-29所示。
上一页
下一页
返回
第三节 推板系统菜单工具
（1）先选【定义横条对位点】功能。在前中胸围线"点1"的位置，按左键，再按右键。四面上出现粉红色圆点；在前片侧缝腰节线"点2"与侧片腰节线"点2"的位置，分别按鼠标左键，无先后顺序。屏幕上出现±角与圆圈；再依次定义"点3"与"点3"、"点4"与"点4"和"点5"与"点5"。
（2）再选【定义竖条对位点】功能。在领下口中点"点6"的位置，按左键，再按右键。画面上出现蓝色困点；再在"点6"与后领窝中点"点6"的位置，分别按鼠标左键，无先后顺序。屏幕上出现三角与圆图。至此对格子点定义完毕，如图5-29所示。
上一页
下一页
返回
第三节 推板系统菜单工具
（三）【打板/对格子/删除所有对位点】
选择此功能可以删除屏幕上的所有横条和竖条对位点。
（四）【打板/对格子/显示对位点分组】
显示成对设定对格点的裁片组。
选择此功能，用鼠标左键点击要查看的目标裁片，在屏幕上该对格裁片组的所有裁片显原红色。
五、【推板】菜单
【推板】菜单共有12个子菜单，在此主要介绍专有功能，在图标工具中已有的功能不再赘述。
上一页
下一页
返回
第三节 推板系统菜单工具
（一）【推板/锁定放码点】
将其他号型地选中端点位置锁住，使推板展开工具不影响这些锁定点。
在其他号型上增加一个基码上没有的图形，【框选】这个图形，可以将这个图形锁定在其他的号型上。
注意：在其他号型上的原线上做修改，如用智能笔、端移动、裁片拉伸等功能调整线后，系统会自动将线锁定；但添加的内容，就必须用“锁定放码点”工具进行人工锁定。
（二）【推板/解锁放码点】
将锁定的放码点解锁。
此功能可以在多层的状态下操作，【框选】需要解锁的放码点。按右键结束操作。
上一页
下一页
返回
第三节 推板系统菜单工具
（三）【推板/移动量检测】
查看当前屏幕上点的移动量，还可以将特殊点转为普通的移动点。
【框选】放码点后弹出如图5-30的【放码规则】对话框，如果该放码点是特殊放码点，按【确定】按钮，则此点就变为普通移动点。按【取消】按钮，此点还是原来的特殊点。
（四）【推板/移动量拷贝】
复制拷贝当前屏幕上的放码量（包括特殊点和对齐后的量），拷贝过来的量会变成普通的移动量。
分割后的虚拟点的拷贝如图5-31所示，按住【Shift】键，鼠标左键【点选】分割线的交点【A点】，再一次性左键【框选】分割后的四个交点【α点】即可。
上一页
下一页
返回
第三节 推板系统菜单工具
（五）【推板/对齐移动点】
所有号型的衣板在按某点对齐操作后，再输入另一个点的放码量。
鼠标左键【框选】对齐点，再【框选】目标放码点，弹出如图5-30的【放码规则】对话框，填入所需的放码量，再点【数值】刷新放码量后，按【确定】按钮结束操作。
（六）【推板/量规点规则】
按照量规的方式进行放码。主要是用于西裤的斜插袋的放码，不仅袋长要改变，而且斜线还一定要交在前侧缝上。
上一页
下一页
返回
第三节 推板系统菜单工具
如图5-32前裤腰上的斜插袋点先按照要求推好，选择【量规点规则】，鼠标左键【框选】侧缝线上的袋点（框1），左键再【框选】前裤腰上的袋点（框2），左键再【点选】侧缝靠腰的位置（点），弹出如图5-33的【放码规则J】对话框后输入所需的斜袋的档差，按【确定】按钮即可。
注意：侧缝线不能是断线；斜插袋下端点（框1处）上不能有多余的放码点和刀口。
（七）【推板/长度约束点规则】
用于袖窿曲线位置的放码。这种方式，主要解决外贸订单放码中，需要电脑直接凑数的部位。例如图5-34的放码要求是袖窿曲线长的档差为1.2cm，袖窿深未知。
上一页
下一页
返回
第三节 推板系统菜单工具
用【长度约束点】规则，先用鼠标左键【框选】袖窿曲线靠近要放码的A点，左键再【框选】参考点（肩点），按右键弹出如图5-35的【约束放码点】对话框。
在对话框中选择作用方式中的箭头方向（指系统需要凑数的方向），在【长度调整量】输入框中输入"1.2"（袖窿曲线长的档差），【附加移动量】输入框中输入"1"（胸围要移动的1cm档差），按【确认】按钮即可。此时，袖窿深的移动量已由系统凑出，袖窿曲线的档差为要求的1.2cm。
注意：如果客户给的档差是肩点到胸围点的直线档差，可以用【距离约束点】规则，操作方法与长度约束点相同。
上一页
下一页
返回
第三节 推板系统菜单工具
（八）【推板/距离约束点规则】
用于外贸订单中夹直（肩端点到袖窿深点的斜量距离）位置的特殊放码。
例如，如图5-36所示后衣片推板要求是夹直1.2cm的档差、胸围档差1cm，鼠标左键【框选】目标放码点（点a），左键再【框选】参考放码点（点的，按右键结束。弹出【约束放码规则】对话框后，选择一个需要凑数的方向（垂直向下），在【长度调整量】输入框中输入“1.2”（夹直的档差），“附加移动量”输入框中输入“1”（胸围要移动的1cm档差），按【确定】按钮即可。
推板结束后，胸围尺寸裆差采用【要素长度测量】工具，夹直尺寸档差采用【两点测量】工具来检测推板结果是否正确。
上一页
下一页
返回
第三节 推板系统菜单工具
再例如上例图5-34中口袋部位的推放，放码要求是分割线C、C1推放后要求不保持平行关系，同时要求口袋线B、B1要与分割线平行。
鼠标左键先【框选】B1点，再【框选】参笔点（B点），指示参考线C、C1线（靠近C1端）。弹出如图5-35的【约束放码规则】对话框后，选作用方式中的右边第一个（斜线向上方向），输入长度调整量（口袋档差），按【确定】按钮放码完成。
六、【图析、工具】菜单
【图标工具/推板规则】菜单中共有26个子菜单，分别与屏幕右侧的【推板常用工具】一一对应。
上一页
返回
第四节 推板系统综合实例应用
计算机推板作业前。必须完成基础号型的制板作业，在基础号型衣板的基础上，进行放缩。
一、点放码实例一
推板是从某一个基本点向四周推移，其方向变化决定了推板的形式。推板不只是线的变化，而且有面积的增减，所以推板必须在二维坐标系中进行。把二维坐标的原点作为基准点，在X轴上确定横向增减量，在Y轴上确定纵向增减量，两数值共同决定该放码点的移动方向及移动量。衣片的形状越复杂，需要的放码点越多，反之则越少。
下一页
返回
第四节 推板系统综合实例应用
X轴取向右方向为正方向；Y轴取向上为正方向。X轴和Y轴把坐标平面分成四个象限，右上面的叫做第一象限（+x，+y），其他三个部分按逆时针方向依次叫做第二象限（-x，+y）、第三象限（-x，-y）和第四象限（+x，-y）。如图5-37所示。
ET的推板系统的提供了数值点放码和公式点放码两种推板方法，下面以男西裤的为例，介绍点放码推板的操作方法。
上一页
下一页
返回
第四节 推板系统综合实例应用
（一）男西裤点放码（数值法）
1.男西裤规格系列设置
放码前先要明确一共有几个号型规格，男西裤基板号型为170/78，这里以五个规格系列为例，则号型系列设置为160/70、165/74、170/78、175/82和180/86，男西裤规格系列与规格档差见表5-1。
2.男西裤点放码规则
前裤片以前挺缝线与前横裆线为基准线。
（1）上裆深放量=0.5cm。
（2）前腰围档差为4cm，每个裤片1cm，按比例0.4、0.6分配。
上一页
下一页
返回
第四节 推板系统综合实例应用
（3）前臀围档差为3.2cm，每片0.8cm，按比例.3。，0.5分配。
（4）臀围线移动量=上裆深放量/3=0.5/3=0.17cm。
（5）裤长档差为2cm，底边移动量=2cm-上裆放量0.5cm=1.5cm。
（6）裤口档差为0.5cm，平分为0.25cm。
（7）前横裆放量=（横裆档差/2-1）/2=0.45cm。
（8）中裆放量=（裤口放量0.25+前横裆放量0.45）/2=0.35cm，或直接画顺。
（9）中裆线移动量=（裤长档差-立裆档差2/3）/2-立裆档差1/3=0.66cm。
上一页
下一页
返回
第四节 推板系统综合实例应用
后裤片以肝挺缝线与后横裆线为基准线，后裤片的放码规则不再叙述，放大一个号型的具体放码数值和方向参见表5-2男西裤各放码规则和图5-38男两裤放码规则示意图。
（二）取出要放码的男西裤基板
单击【打开】文件图标工具，弹出【打开ET工程文件】对话框；找到所需文件，双击文件名，打开男西裤的纸样文件，点击屏幕右上角的【打】宇图标，进入推板系统，这时屏幕上显示有若干个蓝色的点，表示需要输入规则的放码点。
上一页
下一页
返回
第四节 推板系统综合实例应用
（三）推板号型设置
1.号型名称设置
如果需要推板的号型系列不是系统默认的S、M、L代号制，需要单击【设置】菜单中的【号型名称设置】工具，弹出【号型名称设定】对话框如图5-39；在B系列中与基码M同一行的位置设置基板的号型（如170/78），再设置其他要放码的号型；选择B系列（变成红色）后，按【确定】按钮结束号型名称设置。此时在号型层显示区可以看到，基板的号型已变为"170/78"。
上一页
下一页
返回
第四节 推板系统综合实例应用
如果按【保存】按钮可以以"*.sna"文件格式保存号型名称设置，以备日后通过【打开】按钮调用该号型名称；而按【恢复】按钮则是将号型名称及其各号型衣板的颜色设置恢复到系统默认的状态。
2.推板号型系列设置
在屏幕左下角的层选择方式处，用鼠标左键单击【显示层】按钮，该按钮变为【推板设置】，再用左键在号型层显示区中选择需要放码的号型系列，选中的号型将有各种颜色填
充，未被选中的号型仍为灰色。如图5-40所示。
上一页
下一页
返回
第四节 推板系统综合实例应用
（四）输入点放码规则基本方法
（1）鼠标左键选择【移动点】工具，左键再【框选】要放码的放码前腰缝Al点，弹出如图5-41的【移动点】对话框。
（2）在对话框中输入放大一个号型的纵横移动量，在【水平方向】输入框中输入"-0.4"，在【竖直方向】输入框中输入"0.5"，输完后按【确定】按钮，该放码点的颜色由蓝色变为橙色，表示该点已经设置了放码规则。通过鼠标点击屏幕右上角显示栏中【规则显示】工具，可以显示该放码的放码数值和放码方向。如果勾选【设置/设置单步展开状态】，则系统会立刻将该放码点进行推板展开显示。如图5-42所示。
上一页
下一页
返回
第四节 推板系统综合实例应用
（3）按上述方法输入各放码点规则，完成男两裤的放码操作。输入放码规则时应注意放码的方向（正负号的选择）。
（五）男西裤放码实例与放码技巧
如果按照常规逐点输入放码规则非常麻烦，同时也不能充分发挥计算机的功能。在下面男西裤的放码实例中体现出一些放码技巧仅供参考。
1.前裤片放码
（1）前腰围线的放码。从男两裤的放码规则表和放码示意图中可以看出，前腰线上的所有放码点的纵料差是相同的。
上一页
下一页
返回
第四节 推板系统综合实例应用
如图5-43所示，可以在选择【移动点】工具后，用鼠标左键同时【框选】这些放码点，在【移动点】对话框中输入共同的纵档差（竖直方向）"0.5"按【确定】按钮，然后再用左键分别【框选】各放码点，只要输入各自的横梢羞（水平方向）即可，在前腰侧缝A处输入"0.6"，在前挺缝线和前裤褶处输入"0"，在前腰缝处输入"-0.4"。
这种方法可以简化每次都要输入纵档差的重复劳动。
（2）前裤省的放码。前裤省的放码可以用上述相同的方法输入横料差"0.3"来操作。但由于前裤省位于前挺缝线和前侧缝的中点，也可以采用更加简便方法完成放码操作。
上一页
下一页
返回
第四节 推板系统综合实例应用
选择【两点间比例点】工具，左键先【框选】目标放码点（前裤省的两个省边和省中线，框1），在依次【框选】第1参考放码点（前挺缝线，框2）和第2参考放码点（前侧缝A点，框3），这样无需输入任何放码规则即可完成前裤省边的比例放码操作，如图5-44所示。
至于前裤省尖的放码，由于省尖到臀围线的距离为3cm定寸，所以该点的放码规则应该是"水平方向"同前腰线的A或A1即"0.3"，"竖直方向"同臀围线即"0.17"。
同理，可用上述方法对臀围线进行放码。
上一页
下一页
返回
第四节 推板系统综合实例应用
（3）前横裆线的放码。对于臀围线以下左右对称的部位，可以先只输入一侧的放码规则，然后选择【点规则拷贝】工具复制另一边的放码规则，前横裆侧缝C点在【水平】和【竖直】输入框中分别输入"0.45"和"0"，再选择【点规则拷贝】工具，弹出如图5-45的【点规则拷贝】选择框，选择【左右对称】姥贝方式，鼠标左键【框选】参考放码点（前横裆侧缝C点），左键再【框选】目标放码点（前横裆弯C）按右键即可。
上一页
下一页
返回
第四节 推板系统综合实例应用
（4）前中裆和前裤口的放码。先在前中裆侧缝E处的【水平】和【竖直】输入框中分别输入"0.35"和"-0.66"，在前裤口侧缝D处分别输入"0.25"和"-1.5"；然后再运用上述方法，选择【左右对称】方式，将放码规则拷贝到另一边。至于裤口中点处的放码规则，仍然使用【点规则拷贝】工具，选择【单Y】拷贝方式，鼠标左键框选前裤口侧缝D（或前裤口缝D1），左键再【框选】该放码点即可。到此完成前裤片的放码操作。
2.后裤片放码
由于前后裤片各对应放码点的纵档差是相同的，而横裆线以下各对应放码点的纵横档差更是完全相同，所以可以尝试采用【片规则拷贝】工具进行后裤片的放码操作。
上一页
下一页
返回
第四节 推板系统综合实例应用
（1）选择【片规则拷贝】工具，左键【框选】参考裁片（前裤片）的纱向，左键再【框选】目标裁片（后裤片）的纱向，按右键确定完成放码规则拷贝操作。如果前后裤片的侧缝边不在同一侧，在按右键确定前可以在【对称转换】选择框中勾选【左右对称】）选项。如图5-46所示。
（2）选择【规则显示】工具，查看后裤片放码规则的实际状况，可以看到后裤片的所有纵档差规则全部正确，后裤口和中裆处的纵、横档差也符合要求；只是向于前后裤片腰线及省道处放码点布局的不同，横档差规则需要重新输入。
上一页
下一页
返回
第四节 推板系统综合实例应用
（3）选择【移动点】工具或【规则修改】工具，鼠标左键【框选】需要修改放码规则的放码点，在弹出的"放码规则"对话框中修改横档差。在后腰侧缝A和后腰缝A1处将横档差分别修改为"0.9"和"-0.1"，后腰省A2、A3处修改为"0.3"，后臀侧缝B和处后臀缝B1分别修改为"0.6"和"-0.2"，后横裆侧缝C和裆弯C1处分别修改为"0.55"和"-0.55"。最后左键一次性【框选】后口袋的所有放码点（包括两个省尖和两个袋口端点），修改纵、横档差分别为"0.5"和"0.3"。至此完成后裤片放码。
（六）推板展开
如果没有设置"单步展开状态"，要用鼠标左键单击【推板展开】工具，计算机显示出放码后的各号型衣片的网状图。如图5-47所示。
上一页
下一页
返回
第四节 推板系统综合实例应用
这是可以用鼠标左键点击号型层显示区中的每一个号型，查看大、小号型放码是否正确、裤片的内线和省道放码是否正确。
另外对于各号型裤板所用面料缩水率可能不同的问题，ET服装CAD系统可以很方便地解决，用鼠标左键点击某个号型，选择【缩水操作】工具，在【横缩水】和【纵缩水】输
入框中输入需要的缩水率，左键【框选】前后裤片的纱向，按右键即可。
（七）放码文件的保存
由于ET服装CAD系统采用的是打推一体化的操作模式，所以在推板状态下不能保存放码文件，必须用鼠标点击屏幕右上角的"推"宇图标或者快捷键【Alt】+【V】，也可以在文字菜单中选择【推板/退出推板系统】，回到打板系统，才能进行放码文件的保存。
上一页
下一页
返回
第四节 推板系统综合实例应用
（八）放码检查
计算机推板后，由于计算机屏幕小于实际纸样，对于推板结果的正确性难于直接看出，所以检查功能是必须具备的。
1.号型间检查
先选择一个号型的裤板，用【要素长度测量】工具，鼠标左键【框选】（可以通过多次框选求和）要检查的要素（如两次框选分段的前腰线），弹出【要素检查】对话框，从对话框中以看出各号型间的要索层间长度差，以此检验推板结果的正确性。如图5-48所示。
上一页
下一页
返回
第四节 推板系统综合实例应用
2.拼合检查
对衣片的拼合部位，如前侧缝与后侧缝、前肩缝与后肩缝、袖窿与袖山寺，放码后，也需做必要的检查。
先选择一个号型的裤板，单击【拼合检查】工具，用鼠标左键【框选】第一组要素（如两次框选前内缝线求和），按右键结束选择；再【框选】第二组要素（如两次框选后内缝线求和），按右键结束选择，弹出【要素检查】对话框，对话框中的【长度1】和【长度2】分别表示前、后内缝各号型的长度，而【长度3】则表示各号型两线的层间差值。如图5-49所示。如对列出的【长度3】的层间差值不满意，可利用其他修改功能调整，再检查，直至满意。
上一页
下一页
返回
第四节 推板系统综合实例应用
二、点放码实例二（男西裤公式法点放码）
在前面的菜单功能中曾经提到的【文件/打开模板文件】功能，对于翻板操作而言非常有用。在建立模板文件以后，使用打开模板文件功能，只需要改变尺寸表中的数值就可以完成修改纸样尺寸的操作。但前提条件是，模板必须是用尺寸表公式法打制的，而且放码也是通过尺寸表的参数用公式法进行的，才能实现改板操作。下面以男西裤前片为例，具体说明公式法点放码的应用方法。
（一）男西裤规格系列与档差设置
男西裤规格系列与档差与上例相同，参见表5-1。
上一页
下一页
返回
第四节 推板系统综合实例应用
（二）推板尺寸表设置
推板尺寸表设置在采用数值法点放码操作时，并不是必要的步骤。而在公式法点放码建立模板文件以及对样板库文件进行数据化管理，就必要建立与衣板对应的尺寸表文件。
在【设置】菜单下点击的【尺寸表设置】，会弹出【尺寸表】对话框，按照表5-1男西裤规格系列设置中的内容，在尺寸名称处填入所需的部位名称，在最右边的【实际尺寸】栏里填入M号各部位尺寸数值，再在大一号L的位置填入档差，按“全局档差”按钮，系统可以自动完成其他号型的档差计算；在【缩水】输入框中输入相应的纵横向缩水率，可以对档差进行缩水处理；最后以“男西裤规格系列"为文件名并保存尺寸表，如图5-50所示。
上一页
下一页
返回
第四节 推板系统综合实例应用
（三）取出要放码的男西裤基板
打开公式法打板的男同裤文件，并且要核对该打板文件的尺寸表中的相同部位尺寸数值是再与推板尺寸表一致。并且用上例相同的方法进行推板号型设置。
（四）公式规则的编制
（1）放码公式规则中可使用+、-、×、/（即加、减、乘、除）四种运算符号；如"腰围/4""（臀围/4+小裆弯）/2""臀围/4-（臀围/4+大裆弯）/2""（后腰节+臀高）-袖窿深"等。
上一页
下一页
返回
第四节 推板系统综合实例应用
（2）要注意放码公式规则中不能有任何数值（这一点与打板时的公式组成不同）。在公式法打板中，如果尺寸公式为“（横裆0.1）/2”是完全可以的；但该式却不能作为放码公式规则，同为在放码时“横裆”代表的是档差而不只是数值，在L号（大一档）裁片的档差为“（1-0.1）/2=0.45”，而在S号（小一档）裁片的档差却是“（-1-0.1）/2=-0.55”，并不是我们想要的“-0.45”了。
（3）解决此问题的方法是在尺寸表中追加一个新尺寸如【调节量】，并在比基码大一档的L号中设置料差为0.1，然后再进行【全局档差】处理，这样就可以用"（横裆-横裆调节量）/2"作为放码公式了。
上一页
下一页
返回
第四节 推板系统综合实例应用
（4）男西裤前片各放码点的放码公式规则参见表5-3，在表格中"理论公式"是指在手工放码时计算档差所用的四则运算公式，"规则公式"是指实际采用的放码公式规则。
（五）输入点放码公式规则基本方法
（1）鼠标左键选择【移动点】工具，左键再【框选】要放码的放码前腰缝A1点，弹出如图5-51的【移动点规则】对话框。
（2）在【放码规则】对话框中选择【公式】，在尺寸列表中对某个尺寸名（如腰围等）双击鼠标左键，该尺寸名会进入水平方向或竖直方向规则输入框。尺寸列表中的尺寸名表示的为档差值。
上一页
下一页
返回
第四节 推板系统综合实例应用
（3）对于前腰缝A1点，在【水平方向】和【竖直方向】输入框中分别输入"-腰围×2/20"和"上裆"，按【确定】按钮即完成该放码点的规则输入，再接上例同样的操作方法进行【规则显示】和【单步展开】，其放码结果如图5-52所示。
（4）按上述方法输入各放码点的放码规则，上例中的使用的同时输入相同放码点档差、两点间比例点、点规则拷贝和片规则拷贝等放码技巧，在公式法点放码中仍然适用。最后再用【推板展开】等操作即可完成裁片的公式法放码操作。
上一页
下一页
返回
第四节 推板系统综合实例应用
（六）公式法点放码的技巧
1.放码规则组的应用
在如图5-53的【放码规则】对话框中完成输入某个点的放码规则后，点击【导人导出放码规则】按钮，会弹出如图5-53的"放码规则表"对话框，可以建立常用的放码规则组。
（1）鼠标左键点击"增加规则组"可以增加一个放码规则组， 如"裤子""女西服"等。
（2）左键再点击“追加规则”，当前放码点的放码规则会自动进入规则表中。
（3）左键双击"新规则"，可以利用"关键词"或手工输入对该新规则进行重命名；最后点击"保存规则"和"确定"键，即可建立一个新的放码规则组。
上一页
下一页
返回
第四节 推板系统综合实例应用
（4）在下一次使用该放码规则组时，只需要在"放码规则"对话框中点击"导人导出放码规则"按钮，再点击需要的规则名称，该放码规则就会自动导出到"放码规则"对话框中。
2.公式法点放码的推板检查
通过公式法放码后，实际放码结果是否正确，最好能够用数值的形式进行档差检查；在输入放码点的公式规则后，在【放码规则】对话框中的先点击【数值】框，再句选【层间差】，可以立刻显示该放码点各个号型的公式规则所对应的科差数值，如果各号型的【层间差】数值相同（正负只代表推板的方向），则表示该放码公式应用是正确的，如图5-54所示。
上一页
下一页
返回
第四节 推板系统综合实例应用
三、点放码综合操作技巧
（一）不规则（跳档）放码
在实际生产中经常会遇到跳档放码的问题。例如，男西裤最大号型的裤长档差为1cm，而其余号型档差为均码2cm。由于是不规则（跳档）放码，所以只能用数值点放码进行放码操作，下面以男西裤的裤口侧缝D点为例进行操作说明。左键【框选】该放码点，先进行规则（均码）放码，即在【放码规则】对话框【水平方向】和【竖直方向】输入框中分别输入"0.25"和"-1.5"；再勾选"层间差"，将最大号型（180/86）的竖直方向（纵档差）由均码的"-1.5"改为"-0.75"按【确定】按钮即可，如图5-55所示。
上一页
下一页
返回
第四节 推板系统综合实例应用
用相同的方法对腰围线、臀围线和中档线最大号型的【层间差】进行相应修改（都改为均码档差的一半），完成整个裤片的跳档放码操作，如图5-56（a）为裤口原均码放码网状图，图5-56（b）则为跳档放码网状图。
（二）弧形腰头的放码
弧形腰头由于放码点不是水平或垂直方向的，属于指定方向的放码，所以无法用常规放码方法进行操作。
上一页
下一页
返回
第四节 推板系统综合实例应用
可以仍然选择【移动点】工具，先按住【Ctrl】键再用左键【框选】弧形腰头的一个放码点，在该点会出现一个水平、垂直与腰头边线十字辅助线和一个直角放码方向标，移动鼠标将放码方向标旋转到指定方向，再按右键则会弹出【放码规则】对话框，如图5-57所示，按照对话框中红蓝色方向标的指示，在【竖直方向】输入框中输入放码量“0.5”，按【确定】按钮即可完成该点指定方向的放码，如图5-58（a）所示。
用相同的方法对另一侧的放码点进行放码，再分别用【点规则拷贝】工具将放码规则复制拷贝到剩余的两个放码点，完成弧形腰头的放码。如图5-58（b）所示。
上一页
下一页
返回
第四节 推板系统综合实例应用
（三）放码的变形修正
在放码完成后，经常会有推出的其他号型裁片出现变形的情况，灵活应用ET服装CAD系统提供的专用放码工具可以非常方便地解决此类问题。
例如上例中的弧形腰头放码后就存在裁片变形问题，用【区域放大】等工具可以明显地看到在后中线的两侧出现弧线变形现象，如图5-59（a）。选择【增加放码点】工具，在基码（M号）上，先用左键【点选】或【框选】日标要素（弧线腰线），再在出现变形的部位点击左键，按右键结束，增加若干个放码点，如图5-59（b）；然后选择【固定点】工具，用左键【框选】这些新增的放码点，将它们全部设置为"阿定点"，推板展开后可以看到裁片变形现象完全消失，如图5-60所示。
上一页
下一页
返回
第四节 推板系统综合实例应用
四、切线放码实例一
下面以两服裙后片的放码处理为例，说明切开线方式推板的应用方法。
（一）西服裙的规格档差
在推板前，先要确定各号型的档差量，分析将这些档差分散到衣片的哪些部位，可以达到档差要求的较佳的效果。两服裙成品规格档差见表5-4。
（二）输入切开线
切开线一般分3类：竖向切开线，沿水平方向放缩；横向切开线，沿垂直方向放缩；斜向切开线，沿切开线的垂直方向放缩。根据需要选择切开线的类型，输入切开线。
上一页
下一页
返回
第四节 推板系统综合实例应用
（1）选择【竖向切开线】工具，根据放缩部位均匀输入竖向切开线。单击鼠标左键且出A，B两点，按右键结束。切开线的输入是随意的，但切开线的位置和分布必须尽量合乎放码规律，如图5-61（a）所示。
（2）选择【横向切开线】工具，根据放缩部位均匀输入横向切开线。单击鼠标左键在臀围附近画出C、D两点，按右键结束，再在裙摆附近画出E、F两点；切开线的输入亦是随意的，但切开线的位置和分布必须尽量合乎放码规律，如图5-61（b）所示。
（3）选择【增减切开点】工具，根据西服裙的腰围与臀固、裙摆的科差不同，需要增加切开点。在臀围线附近的竖向切开线上单击鼠标左键，增加一个切开G点，如图5-61（c）所示。
上一页
下一页
返回
第四节 推板系统综合实例应用
（三）输入切开量（档差）
选择【输入切开量】工具，根据档差量在切开线上输入衣片的切开量（即把档差量分配到各条切开线上）。
（1）鼠标左键【框选】要切开线A点后按右键（若几条切开线的切开量相同，可同时选中这几条切开线），弹出【放码规则】对话框，如图5-62所示。
【切开量1】处为腰围（鼠标框选的点），档差数是4，前后腰围每一档比例差是1；【切开量2】处为臀围，档差数是3.2，前后每一档比例差是0.8；【切开量3】处为裙摆，档差数是4，前后每一档比例差是1。
上一页
下一页
返回
第四节 推板系统综合实例应用
一条切开线上一次最多可以输入4个切开量，其含义是允许在两端及中间指定的位置上可以有不同的放缩。如果3个位置的档差量相等时只需输入切开量1：如果只输入切开量l和3，表明放缩是从切开量1均生；过渡到切开量3的。如果三个切开量不同，则按菱形或梯形放缩。
（2）鼠标左键【框选】要切开线C点后按右键，向于C、D两点的切开量相同，所有在弹出的对话框中只需在【切开量1】输入"0.5"即可，如图5-63所示。用同样的方法输入切开线EF的切开量"2.5"。
上一页
下一页
返回
第四节 推板系统综合实例应用
（四）设置推板展开中心点
选择【展开中心点】工具，在裁片内某一个位置点击鼠标左键，设置推板展开的中心点（点H）从而决定衣片放码时的展开方向为右下方，如图5-64（a）所示。
（五）推板展开
待切开线和相应的切开量均输入完毕后，在各切开点上会显示切开量的数值，可以用【区域放大】工具（快捷键【Z】）来查看数值输入是否正确，如图5-64（b）；检查完毕后就可以进行推板展开了（自动放码）。
上一页
下一页
返回
第四节 推板系统综合实例应用
（1）在屏幕最下角点击【显示层】按钮，在变为【推板设置】后，用左键选择要放码的号型。
（2）选择“推板展开”工具，计算机显示出要放码的各号型。再点击【切开线显示】图标和【缝边显示】图标，将切开线和缝边隐藏，则得到如图5-64（c）的效果（三个号型的纸样）。
（六）推板检查与修正
（1）用【要素长度测量】工具，对推板后要素进行【号型问检查】长度差（档差值），以此检验推板结果的正确性，并判断误差是否在允许范围内。如对推板结果不满意，可以放弃推板结果，调整切开线的位置，重新推板。
上一页
下一页
返回
第四节 推板系统综合实例应用
（2）【拼合检查】工具，对需要拼合的成对要素进行检查，查看放码后各对要素的长度差，如对列出的"长度差"不满意，可利用其他修改功能调整，再检查，直至满意。
（3）【线放码】规则和【点放码】规则相结合进行推板修正。通过检查可以看到裙子的两个腰省处的省道放码量不均匀需要修正；FR于这两个省道分别位于前腰围的1/3和2/3处，可以选择【点放码】规则中的【两点问比例点】工具，在基码M号上，用鼠标左键【框选】目标放码点（这个右省道的所有放码点，框1），再【框选】第1参考放码点（框2），最后【框选】第2放码点，完成该省道的放码修改，推板展开后如图5-65（a）和（b）所示；用相同的方法对另外一个省道进行放码修正，裙子推板的最终修正结果如图5-65（c）所示。
上一页
下一页
返回
第四节 推板系统综合实例应用
五、切线放码实例二
下面再以女西服前后衣片为例进一步说明切线放码应用方法。
（一）女西服规格档差
女同服的成品规格档差见表5-5。
（二）输入切开线
（1）选择【竖向切开线】工具，根据放缩部位均匀输入竖向切开线。
竖向切开线A：推后领宽；竖向切开线B：推后肩宽；竖向切开线C：推侧袖窿宽；竖向切开线D：前袖窿宽；竖向切开线E：前胸宽；竖向切开线F：前肩宽；竖向切开线G：推前领宽。
上一页
下一页
返回
第四节 推板系统综合实例应用
（2）选择【横向切开线】工具，根据放缩部位均匀输入横向切开线。横向切开线H：推后袖窿深；横向切开线I：再推后袖窿深；横向切开线J：推袖窿至腰节（前后片同时推）；横向切开线K：推腰节至底摆（前后片同时推）；横向切开线L：推前领深；横向切开线M：推串口线；横向切开线N：推前袖窿深。如图5-66所示。
（三）输入切开量（档差）
选择【输入切开量】工具，根据档差量在切开线上输入衣片的切开量（即把档差量分配到各条切开线上）。
上一页
下一页
返回
第四节 推板系统综合实例应用
鼠标左键同时【框选】切开量相同的切开线竖向和横向后，单击右键。弹出【切开量】对话框，在对话框中的【切开量1】的位置输入切开量，按【确定】按钮即可。各条切开线输入的切开量为：切开线A、F、G切开量输入"0.2"；切开线B，C、D切开量输入"0.4"；切开线H、I切开量输入"0.35"；切开线】，N切开量输入"0.4"；切开线K切开量输入"0.8"；切开线L、M切开量输入"0.1"。
竖向切开线A、B，C、D、E、F、G的切开量之和等于2.0cm（1/2胸围挡差量）：横向切开线H、I、J、K的切开量之和等于2.0cm（后衣长科差量）；而横向切开线J、K、L、M、N的切开量之和等于2.0cm（前衣长料差量）。
上一页
下一页
返回
第四节 推板系统综合实例应用
（四）推板展开
（1）选择【展开中心点】工具，在裁片内某一个位置点击鼠标左键，设置推板展开的中心点。点击【显示层】按钮，用左键选择要放码的号型。
（2）选择【推板展开】工具，计算机显示出要放码的各号型。再点击【切开线显示】图标和【缝边显示】图标，将切开线和缝边隐藏，则得到如图5-67的网状图（三个号型的纸样）。
上一页
下一页
返回
第四节 推板系统综合实例应用
（五）线放码注意事项
（1）切开线的起点位置和终点位置必须在衣片轮廓线外。
（2）切开线上除了起点和终点外，中间还可以有多个放码点。
（3）切开线只能与一个衣片的周边线有两个交点。
（4）切开线上一般不需增加切开点，除非切开量1、切开量2、切开量3不相等时。
（5）在线放码中，放码量为正值，表示伸展衣片（比基码大的号型放码量为正）；放码量为负值，表示收缩衣片（比基码小的号型放码量为负）。
上一页
返回
图5-1 尺寸表对话框
返回
图5-2 放码规则对话框
返回
图5-2 放码规则对话框
返回
图5-3 移动点
返回
图5-4 固定点
返回
图5-5 推板展开
返回
图5-6 推板对齐
返回
图5-7 要素比例点
返回
图5-8 两点间比例点
返回
图5-9 放码规则对话框
返回
图5-10 要素距离点
返回
图5-11 方向移动点对话框
返回
图5-12 方向移动点
返回
图5-13 距离平行点对话框
返回
图5-14 距离平行点
返回
图5-15 方向交点
返回
图5-16 要素平行交点
返回
图5-17 点规则拷贝选择框
返回
图5-2 放码规则对话框
返回
图5-18 分割拷贝
返回
图5-19 文件间片规则拷贝
返回
图5-20 片规则拷贝
返回
图5-21 竖向切开线
返回
图5-22 横向切开线
返回
图5-23 输入切开量对话框
返回
图5-24 输入切开量
返回
图5-25 斜向切开线
返回
图5-26 系统设置对话框
返回
图5-27 曲线组长度调整实例
返回
图5-28 曲线组长度调整修改档差
返回
图5-29 对条对格的成对设定
返回
图5-29 对条对格的成对设定
返回
图5-30 移动量检测
返回
图5-31 移动量拷贝
返回
图5-30 移动量检测
返回
图5-32 量规点规则
返回
图5-33 量规点规则对话框
返回
图5-34 长度约束点规则
返回
图5-35 约束放码规则对话框
返回
图5-36 距离约束点规则
返回
图5-34 长度约束点规则
返回
图5-35 约束放码规则对话框
返回
图5-37 推板基准线
返回
表5-1 男西裤规格系列与档差设置
返回
下一页
表5-1 男西裤规格系列与档差设置
上一页
返回
表5-2 男西裤放码规则
返回
图5-38 男西裤放码规则示意图（cm）
返回
图5-39 号型名称设定对话框
返回
图5-40 号型系列设置
返回
图5-41 移动点规则的输入
返回
图5-42 点放码规则
返回
图5-43 同时输入放码规则
返回
图5-44 前腰省的比例放码技巧
返回
图5-45 点规则拷贝
返回
图5-46 对称转换
返回
图5-47 男西裤放码网状图
返回
图5-48 层间长度差检查
返回
图5-49 层间拼合检查
返回
表5-1 男西裤规格系列与档差设置
返回
下一页
表5-1 男西裤规格系列与档差设置
上一页
返回
表5-1 男西裤规格系列与档差设置
返回
下一页
表5-1 男西裤规格系列与档差设置
上一页
返回
图5-50 男西裤规格系列
返回
表5-3 男西裤前片公式放码规则
返回
图5-51 输入点放码公式规则
返回
图5-52 公式法点放码
返回
图5-53 导入导出放码规则
返回
图5-54 放码层间差检查
返回
图5-55 输入跳档放码档差
返回
图5-56 均码放码与跳档放码
对比网状图
返回
图5-57 指定方向放码
返回
图5-58 弧线腰头的放码
返回
图5-59 放码变形与设置固定点
返回
图5-60 放码变形修正
返回
表5-4 西服裙成品规格档差
返回
图5-61 输入切开线
返回
图5-62 输入不同切开量
返回
图5-63 输入相同切开量
返回
图5-64 切开线推板展开
返回
图5-64 切开线推板展开
返回
图5-65 线放码修正
返回
表5-5 女西服的成品规格档差
返回
图5-66 女西服切开线设置
返回
图5-67 女西服前后片推板网状图
返回

展开更多......

收起↑
