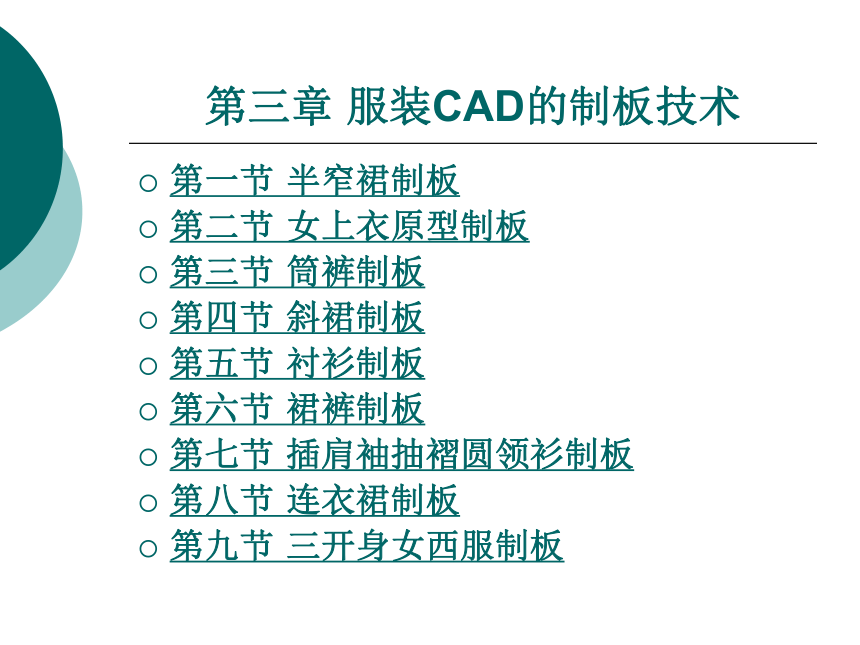

第三章 服装CAD的制板技术
第一节 半窄裙制板
第二节 女上衣原型制板
第三节 筒裤制板
第四节 斜裙制板
第五节 衬衫制板
第六节 裙裤制板
第七节 插肩袖抽褶圆领衫制板
第八节 连衣裙制板
第九节 三开身女西服制板
第一节 半窄裙制板

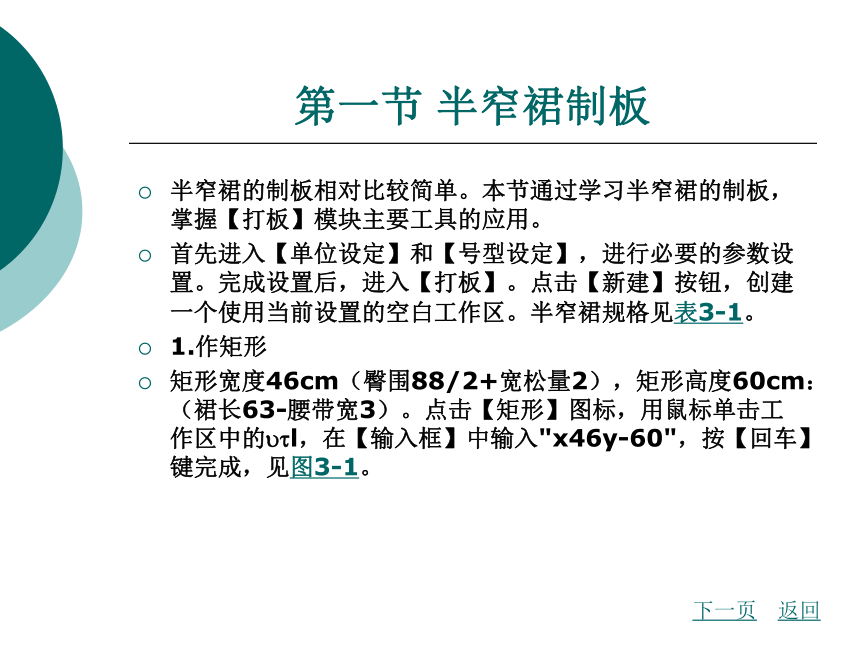

半窄裙的制板相对比较简单。本节通过学习半窄裙的制板，掌握【打板】模块主要工具的应用。
首先进入【单位设定】和【号型设定】，进行必要的参数设置。完成设置后，进入【打板】。点击【新建】按钮，创建一个使用当前设置的空白工作区。半窄裙规格见表3-1。
1.作矩形
矩形宽度46cm（臀围88/2+宽松量2），矩形高度60cm：（裙长63-腰带宽3）。点击【矩形】图标，用鼠标单击工作区中的 l，在【输入框】中输入"x46y-60"，按【回车】键完成，见图3-1。
下一页
返回
第一节 半窄裙制板

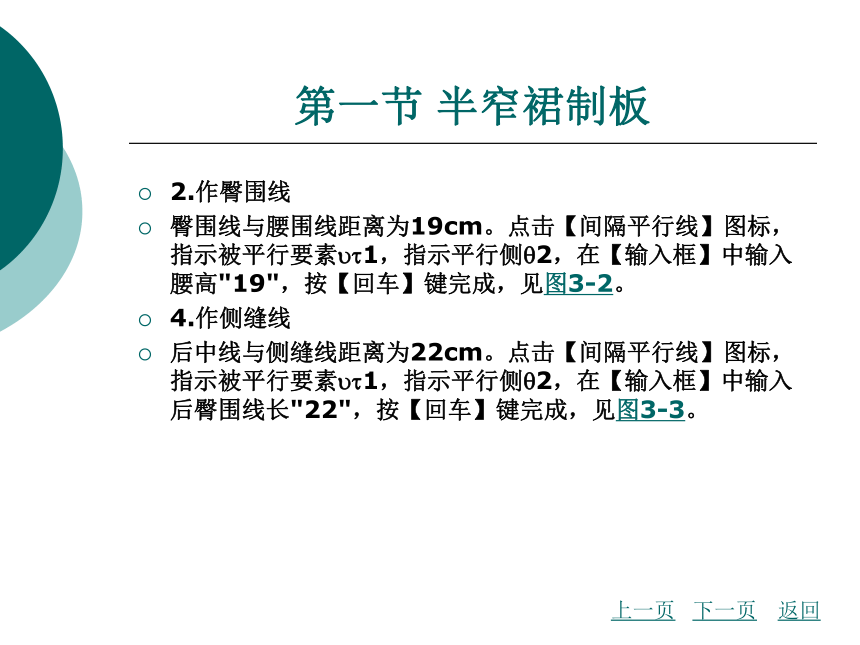

2.作臀围线
臀围线与腰围线距离为19cm。点击【间隔平行线】图标，指示被平行要素 1，指示平行侧 2，在【输入框】中输入腰高"19"，按【回车】键完成，见图3-2。
4.作侧缝线
后中线与侧缝线距离为22cm。点击【间隔平行线】图标，指示被平行要素 1，指示平行侧 2，在【输入框】中输入后臀围线长"22"，按【回车】键完成，见图3-3。
上一页
下一页
返回
第一节 半窄裙制板

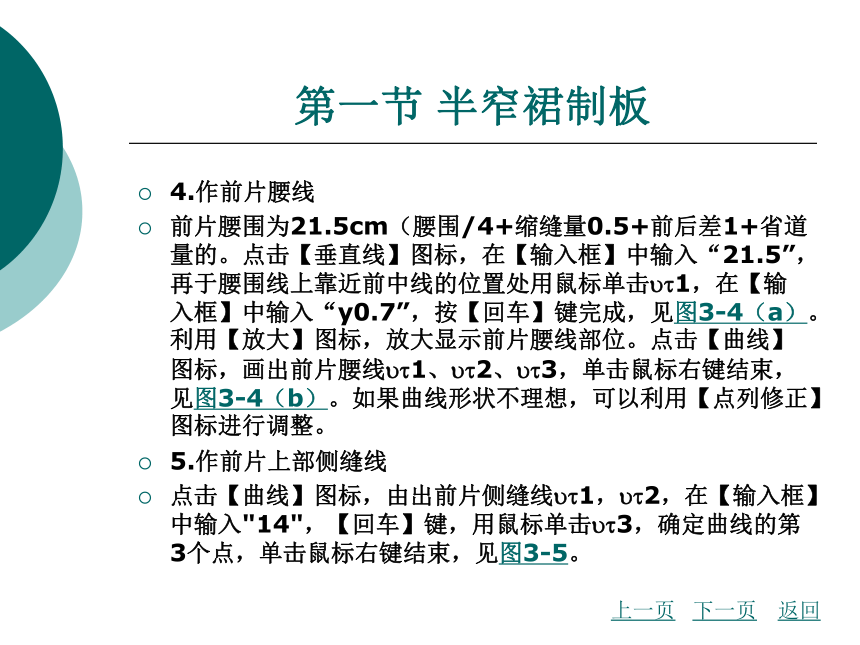

4.作前片腰线
前片腰围为21.5cm（腰围/4+缩缝量0.5+前后差1+省道量的。点击【垂直线】图标，在【输入框】中输入“21.5”，再于腰围线上靠近前中线的位置处用鼠标单击 1，在【输入框】中输入“y0.7”，按【回车】键完成，见图3-4（a）。利用【放大】图标，放大显示前片腰线部位。点击【曲线】图标，画出前片腰线 1、 2、 3，单击鼠标右键结束，见图3-4（b）。如果曲线形状不理想，可以利用【点列修正】图标进行调整。
5.作前片上部侧缝线
点击【曲线】图标，由出前片侧缝线 1， 2，在【输入框】中输入"14"，【回车】键，用鼠标单击 3，确定曲线的第3个点，单击鼠标右键结束，见图3-5。
上一页
下一页
返回
第一节 半窄裙制板

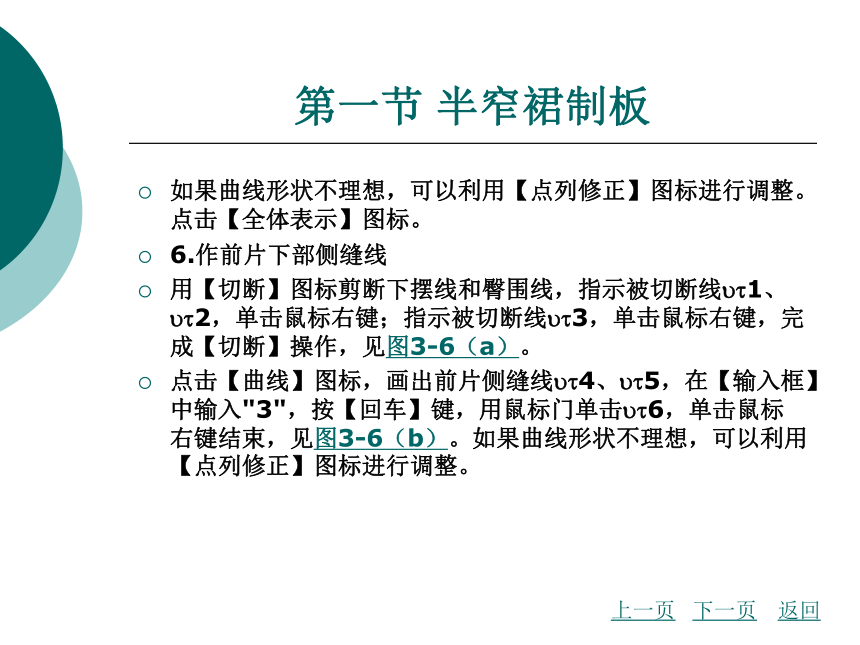

如果曲线形状不理想，可以利用【点列修正】图标进行调整。点击【全体表示】图标。
6.作前片下部侧缝线
用【切断】图标剪断下摆线和臀围线，指示被切断线 1、 2，单击鼠标右键；指示被切断线 3，单击鼠标右键，完成【切断】操作，见图3-6（a）。
点击【曲线】图标，画出前片侧缝线 4、 5，在【输入框】中输入"3"，按【回车】键，用鼠标门单击 6，单击鼠标右键结束，见图3-6（b）。如果曲线形状不理想，可以利用【点列修正】图标进行调整。
上一页
下一页
返回
第一节 半窄裙制板

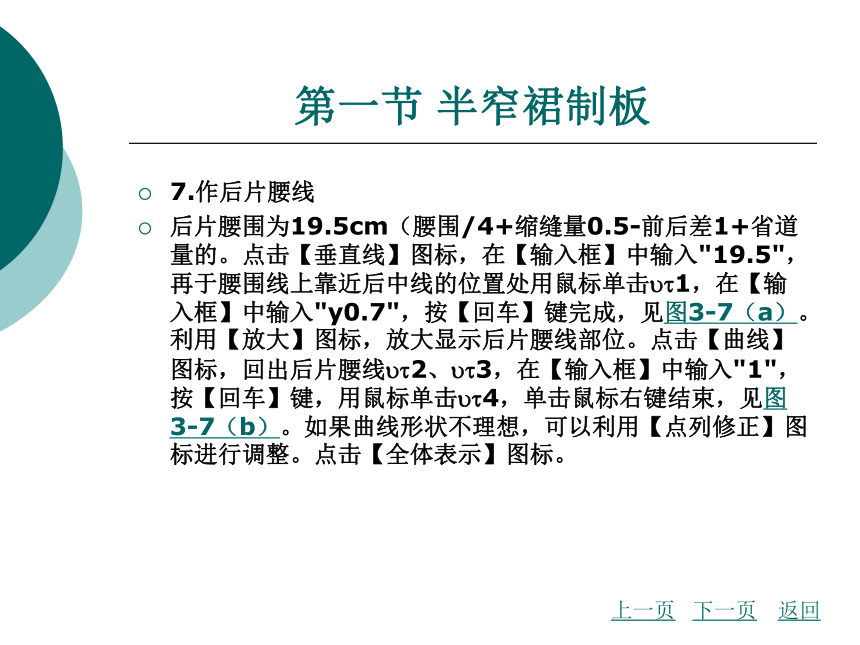

7.作后片腰线
后片腰围为19.5cm（腰围/4+缩缝量0.5-前后差1+省道量的。点击【垂直线】图标，在【输入框】中输入"19.5"，再于腰围线上靠近后中线的位置处用鼠标单击 1，在【输入框】中输入"y0.7"，按【回车】键完成，见图3-7（a）。利用【放大】图标，放大显示后片腰线部位。点击【曲线】图标，回出后片腰线 2、 3，在【输入框】中输入"1"，按【回车】键，用鼠标单击 4，单击鼠标右键结束，见图3-7（b）。如果曲线形状不理想，可以利用【点列修正】图标进行调整。点击【全体表示】图标。
上一页
下一页
返回
第一节 半窄裙制板

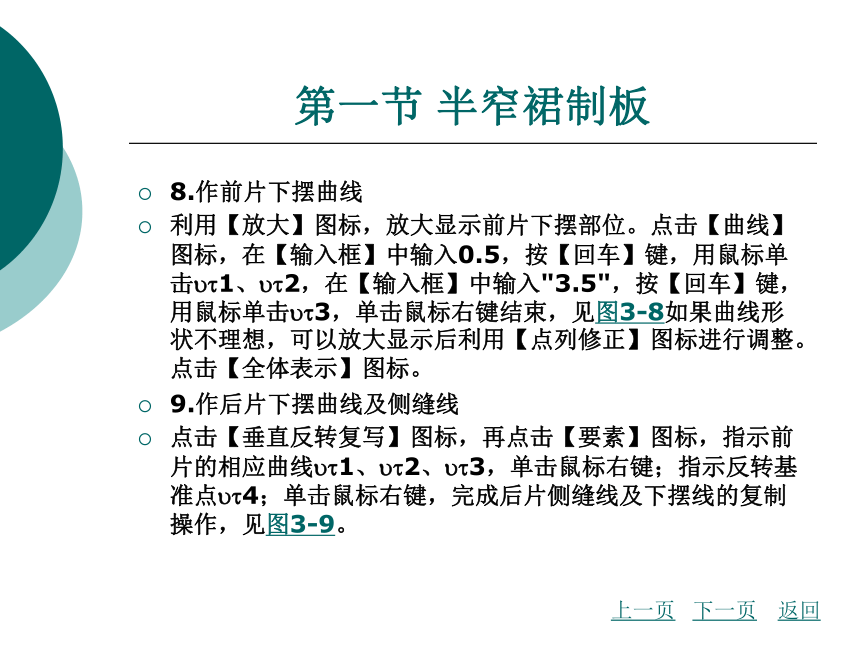

8.作前片下摆曲线
利用【放大】图标，放大显示前片下摆部位。点击【曲线】图标，在【输入框】中输入0.5，按【回车】键，用鼠标单击 1、 2，在【输入框】中输入"3.5"，按【回车】键，用鼠标单击 3，单击鼠标右键结束，见图3-8如果曲线形状不理想，可以放大显示后利用【点列修正】图标进行调整。点击【全体表示】图标。
9.作后片下摆曲线及侧缝线
点击【垂直反转复写】图标，再点击【要素】图标，指示前片的相应曲线 1、 2、 3，单击鼠标右键；指示反转基准点 4；单击鼠标右键，完成后片侧缝线及下摆线的复制操作，见图3-9。
上一页
下一页
返回
第一节 半窄裙制板

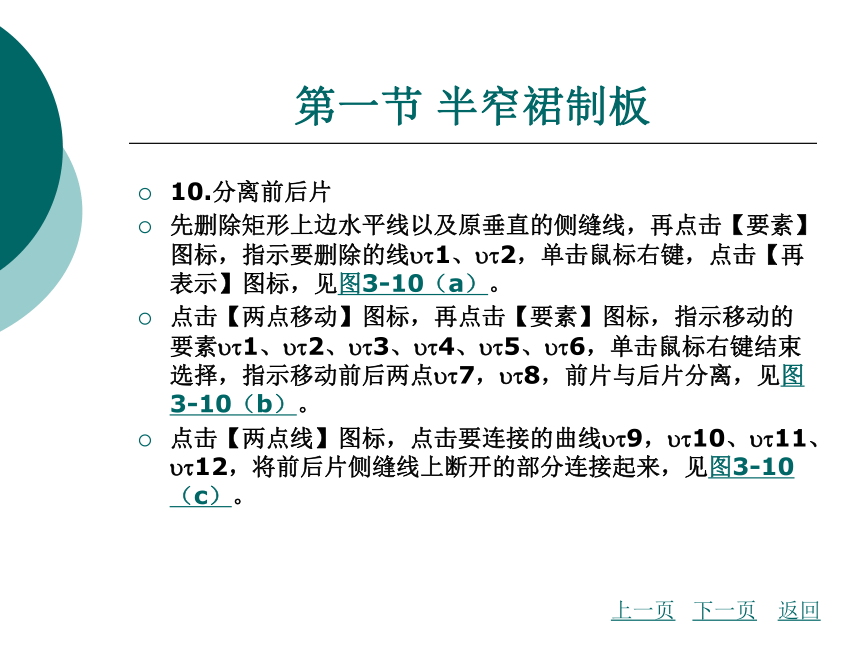

10.分离前后片
先删除矩形上边水平线以及原垂直的侧缝线，再点击【要素】图标，指示要删除的线 1、 2，单击鼠标右键，点击【再表示】图标，见图3-10（a）。
点击【两点移动】图标，再点击【要素】图标，指示移动的要素 1、 2、 3、 4、 5、 6，单击鼠标右键结束选择，指示移动前后两点 7， 8，前片与后片分离，见图3-10（b）。
点击【两点线】图标，点击要连接的曲线 9， 10、 11、 12，将前后片侧缝线上断开的部分连接起来，见图3-10（c）。
上一页
下一页
返回
第一节 半窄裙制板
11.修整前后片
点击【连接角】图标，指示后片上各个长出线段的角 1， 2、 3、 4、 5、 6，见图3-11。同理，修整前片。
12.作后片省道
先绘省中心线，放大后片上部。点击【垂直线】图标，再点击【中心点】图标，指示后片腰线及臀围线 1， 2，见图3-12（a）。
点击【水平线】图标，在【输入框】中输入"6"，按【回车】键，用鼠标点击上述所画的垂直线，靠近下方端点 3，在【输入枉】中输入"x0.7"，按【回车】键，见图3-12（b）。
上一页
下一页
返回
第一节 半窄裙制板
点击【两点线】图标，指示省中心线的两端点 4、 5，完成省中心线。利用【删除】图标删除作省中心线时所画的两条辅助线，见图3-12（c）。
点击【省道】图标，指示作省线及省中心线 6、 7，在【输入框】中输入省量“4”，按【回车】键，完成作省道操作，见图3-12（d）。
上一页
下一页
返回
第一节 半窄裙制板
13.圆顺省及作省折线
点击【省道圆顺】图标，指示圆顺线 1、 2，单击鼠标右键结束选择，指示省线 3， 4，单击鼠标右键结束选择，指示省的端部 5，输入曲线的点数5，按【回车】键，省折叠时的形状显示出来，用鼠标修改点的位置，使曲线形状圆顺。修改完成后，单击鼠标右键，完成【省道圆顺】操作，见图3-13（a）。
点击【省折线】图标，指示倒向侧的省线与曲线 l、 2，指示另一侧的省钱与曲线 3、 4，完成【省折线】操作，点击【再表示】图标，见图3-13b。
上一页
下一页
返回
第一节 半窄裙制板

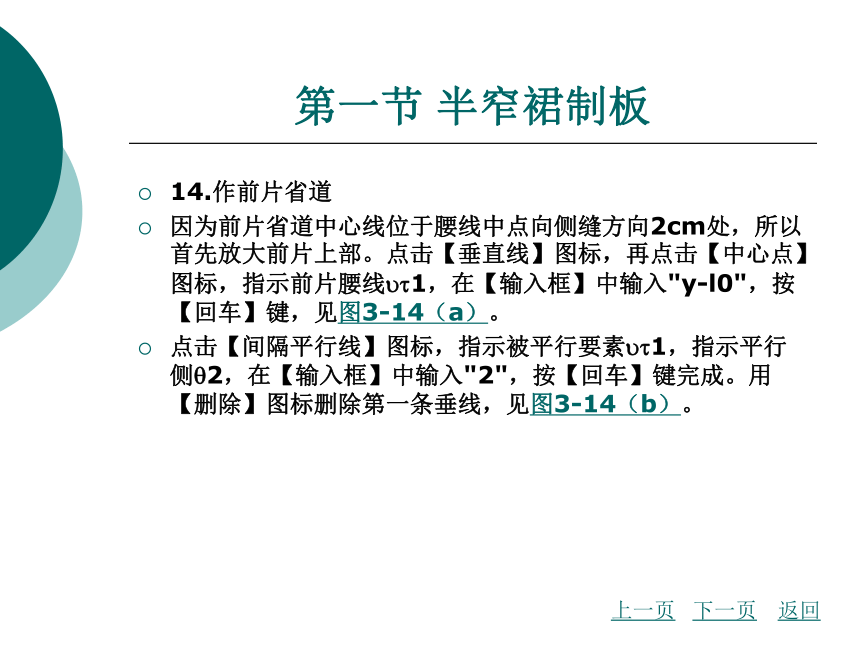

14.作前片省道
因为前片省道中心线位于腰线中点向侧缝方向2cm处，所以首先放大前片上部。点击【垂直线】图标，再点击【中心点】图标，指示前片腰线 1，在【输入框】中输入"y-l0"，按【回车】键，见图3-14（a）。
点击【间隔平行线】图标，指示被平行要素 1，指示平行侧 2，在【输入框】中输入"2"，按【回车】键完成。用【删除】图标删除第一条垂线，见图3-14（b）。
上一页
下一页
返回
第一节 半窄裙制板
点击【水平线】图标，用鼠标点击该垂直线下端点 1，在【输入框】中输入"x-0.5"，按【回车】键，见3-14（c）。
利用【两点线】图标作省中心线，删除作省中心线过程中所画的两条辅助线，运用与作后片省相同的方法作出前片省，省最为4cm，然后进行【省道圆顺】和【省折线】的操作，图3-14（d）。
15.修整
如果对前后裙片的侧缝由线不满意，可以利用【曲线拼合】图标和【点列修正】图标对曲线进行修整。
上一页
下一页
返回
第一节 半窄裙制板
16.作腰带
用【矩形】图标作一长35cm（腰围/2+3）、宽3cm的矩形，完成半窄裙净板的制作。且后加缝边，见图3-15。
17.保存文件
点击【文件】菜单，选择【另存为】子菜单，气将窄、裙|纸样保存在磁盘中。
上一页
返回
第二节 女上衣原型制板
NAC2000服装CAD系统【打板】模块虽然有自动生成原型纸样的功能，但是我们有时仍希望自己建立原型，从而保留一些所需要的原型结构线。比如，背幅线、胸幅线。以下通过女上衣原型纸样的制板，熟悉【打板】模块中主要工具及菜单的使用。
进入【打板】模块，点击【新建】按钮，创建一个使用当前设置的空白工作区。给定的女上衣原型规格见表3-2。
下一页
返回
第二节 女上衣原型制板
1.作矩形
矩形长度47cm（胸围/2+5），矩形宽度37cm（背长）。点击【矩形】图标，在工作区中用鼠标单击 1，在【输入框中】输入"x47y-37"，按【回车】键完成，见图3-16。
2.作胸围线
胸围线与矩形上边距离21cm（胸围/6+7），点击【间隔平行线】图标，指示被平行要素 1，指示平行侧 2，在【输入框中】输入"21"，按【回车】键完成，见图3-17。
上一页
下一页
返回
第二节 女上衣原型制板
3.作背幅线和胸幅线
背幅线距离后中心线18.5cm（胸围/6+4.5），胸幅线距离前中心线17cm（胸围/6+3）。点击【垂直线】图标，在【输入框】中输入"18.5"，按【回车】键，在胸围线上靠近后中线的位置处用鼠标单击 1，在矩形上边线处用鼠标单击 2，完成背幅线。同理可作胸幅线，见图3-18。
4.作垂直侧缝线
点击【垂直线】图标，再点击【中心点】图标，分别在胸围线及下边线处用鼠标单击 1、 2，画出侧缝线，见图3-19。
上一页
下一页
返回
第二节 女上衣原型制板
5.作后领口弧线
点击【垂直线】图标，在【输入框】中输入后领宽"7.1"（胸围/20+2.9），按【回车】键；在矩形上边线处用鼠标单击 1，在【输入框】中输入后领深"y2.37"（后领宽/3），按【回车】键。最后，放大后领曲线部位，利用【曲线】图标圆出后领口弧线，见图3-20。
6.作后肩线
点击【水平线】图标，在【输入框】中输入"2.37"（后领深），按【回车】键；在背幅线上端用鼠标单击 1，在【输入框】中输入"x2"，按【回车】键，利用【两点线】图标作后肩线，见图3-21。
上一页
下一页
返回
第二节 女上衣原型制板
7.作前领口弧线
点击【垂直线】图标，在【输入枉】中输入前领宽"6.9"（后领宽-0.2），按【回车】键；在矩形上边线 1处单击鼠标，在【输入框】中输入前领深"y-8.1"（后领宽+1），按【回车】键，见图3-22（a）。
点击【水平线】图标，用鼠标单击 2， 3，画水平线，见图3-22（b）。
上一页
下一页
返回
第二节 女上衣原型制板
点击【角度线】图标，指示基准要素 4，在【输入框】中输入角度线的长度"3.15"（前领宽/2-0.3），按【回车】键；指示角度线的通过点 5，在【输入框】中输入角度数值"45"，按【回车】键，见图3-22（c）。
点击【曲线】图标，用鼠标单击两点 6、 7，在【输入框】中输入“0.5”，按【回车】键，用鼠标单击点 8，完成前领口弧线，见图3-22（d）。
上一页
下一页
返回
第二节 女上衣原型制板
8.作前肩线
使用【要素长度】图标测量出后肩线长度14.22cm。点击【水平线】图标，在【输入框】中输入"4.74"（后领深×2），按【回车】键；在胸幅线上端1处单击鼠标，在【输入框】中输入"x-5"，按【回车】键，见图3-23（a）。
点击【长度线】图标，放大前片上部。在【输入框】中输入"0.5"，按【回车】键，指示长度线的起点 2，指示投影要素 3，在【输入框】 中输入"12.42"（后肩线-1.8），按【回车】键，完成前肩线，见图3-23（b）。点击【缩小】图标，将图形缩小。
上一页
下一页
返回
第二节 女上衣原型制板
9.作袖窿弧线
点击【角度线】图标，指示基准要素 1，在【输入框】中输入角度线的长度"3"，按【回车】键；指示角度线的通过点 2，在【输入框】中输入角度值"45"，按【回车】键，作出袖窿辅助线，见图3-24（a）。
指示基准要素 3，在【输入框】中输入角度线的长度“2.5”，按【回车】键；指示角度线的通过点 4，在【输入框】中输入角度值“-45”，按【回车】键，作出另一袖窿辅助线，见图3-24（b）。
上一页
下一页
返回
第二节 女上衣原型制板
放大袖窿部位，点击【记号】菜单，选择【记号一】，再选择【等分线标】，指示被标示线的两端点 9， 10，在【输入框】中输入等分数"2"，按【回车】键，在背幅线上作出等分线标。同理，在胸幅线上作等分线标，见图3-24（c）。
点击【曲线】图标，因袖窿弧曲线 11、 12、 13、 14、 15、 16、 17，单击鼠标右键，完成袖窿弧线。使用【删除】图标，删除等分线标。点击【缩小】图标，缩小图形，画出袖窿弧曲线，见图3-24（d）。
上一页
下一页
返回
第二节 女上衣原型制板
10.作侧缝线
点击【切断】图标，指示被切断线 1，鼠标右键点击切断线 2，单击鼠标右键，完成切断操作，见图3-25（a）。
点击【两点线】图标，鼠标单击 3；在【输入框】中输入"2"，鼠标单击 4，完成侧缝线，见图3-25（b）。
上一页
下一页
返回
第二节 女上衣原型制板
11.作前片腰围线
点击【长度调整】图标，在【输入框】中输入伸缩长度"3.45"（前领宽/2），按【回车】键；指示线的伸缩端 1，单击鼠标右键，四出前下落，见图3-26（a）。
点击【垂直线】图标，在【输入框】中输入"9.2"（胸幅线/2+0.7），按【回车】键；在胸围线上靠近前中线处用鼠标单击 2，向下移动鼠标，鼠标单击 3，见图3-26（b）。
点击【水平线】图标，鼠标单击 4、 5，田水平线；点击【两点线】图标，鼠标单击 6、 7，完成腰围线。利用【单侧修正】图标剪去长出的线段，见图3-26（c）。
上一页
下一页
返回
第二节 女上衣原型制板
12.画BP点标记
点击符号条工具图标，在【输入框】中输入"4"，按【回车】键；指示记号的位置 1，单击鼠标右键完成，见图3-27。
13.测量前后袖窿弧长度
利用【切断】图标将袖窿弧曲线在侧缝处切断，利用【要素长度】图标分别测量出前袖窿弧线长度20.32cm、后袖窿弧线长度20.88cm。
上一页
下一页
返回
第二节 女上衣原型制板
14.作袖子
点击【垂直线】图标，在工作区中用鼠标单击 1，在【输入框】 中输入"y-54"（袖长），按【回车】键。点击【水平线】图标，在【输入框】中输入袖山高12.8（总袖窿弧长/4+2.5），鼠标单击 2、 3，四出前袖肥线。同理，回出后袖肥线，见图3-28（a）。
点击【长度线】图标，画袖山斜线。指示长度线的起点 4，指示投影要素 5，在【输入框】中输入"21.88"（后袖窿弧+1），完成后袖山斜线。同理，画出前袖山斜线，长度为20.33cm（前袖窿弧），见图3-28（b）。
上一页
下一页
返回
第二节 女上衣原型制板
利用【垂直线】和【水平线】图标画出袖缝线和袖口线的辅助线；利用【连接角】和【单侧修正】图标进行修剪；利用【等分线标】图标分别作前后袖山斜线的四等分线标；利用【垂直线】图标作两条垂直线，见图3-28（c）。
放大树山部位，点击【直角钱】图标，指示垂直基准要素 1，在【输入框】中输入直角线的长度"1.5"，按【回车】键，指示直角线的通过点 2，指示直角线的延伸方向 3，圆出一条与后袖山斜线相垂直的直线。同理，幽出另外两条与前袖山斜线相垂直的、长度分别为1.8cm和1.3cm的直线，见图3-28（d）。
上一页
下一页
返回
第二节 女上衣原型制板
点击【曲线】图标，画丰I打窿弧曲线 1、 2， 3， 4、 5， 6、 7，单击鼠标右键，完成袖山曲线。用【删除】图标删除等分线标。点击【缩小】 图标，缩小图形，见图3-28（e）。
点击【曲线】图标，画袖口曲线。在【输入框】中输入“1”，按【回车】键，鼠标单击 1；在【输入框】中输入“1.5”，按【回车】键，鼠标单击 2；在【输入框】中输入“0”，按【回车】键，鼠标单击 3；在【输入框】中输入“1”，按【回车】键，鼠标单击 4；最后单击鼠标右键，完成袖口曲线，见图3-28（f）。
点击【水平线】图标，作袖肘线。在【输入框】中输入"29.5"（袖长/2+2.5），按【回车】键，鼠标单击上 1、 2，见图3-28（g）。
上一页
下一页
返回
第二节 女上衣原型制板
15.完成制板
点击【连接角】图标、【单侧修正】图标和【删除】图标，修剪、删除前后衣片及袖子纸样上不必要的辅助线。至此，完成女上衣原型纸样的制板，见图3-29。
上一页
返回
第三节 筒裤制板
通过半窄裙和女上衣原型的制作，熟悉了常用工具及菜单的操作。对于筒裤的制板过程，已经熟悉的工具不再详细叙述其操作过程。
筒裤制板，仍是分别进入【单位设定】和【号型设定】模块，进行必要的参数设置。完成设置后，进入【打板】模块。点击【新建】图标，创建一个使用当前设置的空白工作区。表3-3给出筒裤规格。
下一页
返回
第三节 筒裤制板
1.作裤子板型基准线
点击【水平线】图标，作长度为97cm的水平线；点击【垂直线】图标，过水平线右端作腰围线（长度不确定，尽量长一点，同为裤子的前片和后片可在一起制板）；点击【间隔平行线】图标，作距腰围线27cm的立裆线（立裆+1）；点击【查看】菜单，选择【符号条】，在符号条工具栏上选择【等分线标】图标，将立裆线分成3等份；点击【点平行线】图标，过1/3点作出臀围线，作出裤子板型基准线，见图3-30。
上一页
下一页
返回
第三节 筒裤制板
2.作前中线的辅助线及裤折线
点击【水平线】图标，在臀围线上，距离下端点23cm（臀围/4+1）处，作与腰围线相连的水平线，即前中线的辅助线；点击【等分线标】图标，将立裆线分成4等份；点击【等分线标】图标，对第二等份作3等分；点击【点平行线】图标，过1/3点作出裤折线，见图3-31。
上一页
下一页
返回
第三节 筒裤制板
3.作腰线、前中线及部分前侧缝线
点击【切断】图标，以前中线的辅助线切断3条垂直线（即：腰围线、臀围线和立裆线）；点击【水平线】图标，在腰围线上，从切断处向下21.5cm（腰围/4+松量0.5+吃量0.5+前中线下落量0.5+省量的作长为0.7cm的水平线；点击【长度线】图标，以该水平线右端点为长度线的起点，腰围线为投影要素，以21cm（腰围/4+松量0.5+吃量0.5+省量的为线的长度，回出腰线；点击【角度线】图标，过立裆线切断处作长为2.5cm的角平分线：最后点击【曲线】图标，画出前片上部的前中线和侧缝线，见图3-32。
上一页
下一页
返回
第三节 筒裤制板
4.画前片的裤口线、中裆线、内侧缝线
点击【点平行线】图标，作出裤口线和中裆线。点击【切断】图标，以裤折线将裤口线和中裆线切断，见图3-33。
点击【曲线】图标，由出前片的内侧缝线；用【删除】图标删除等分线标，见图3-34。
5.作前片腰褶
点击【间隔平行线】图标，从裤折线处作3条相距2cm的平行线；点击【记号一】子菜单中的【活褶】，作长10cm的活褶；点击【水平线】图标，重画裤折线，完成裤前片腰褶，见图3-35。
上一页
下一页
返回
第三节 筒裤制板
6.作后裆宽倾斜线，确定臀围的辅助线
在前裤片上方点击【点平行线】图标或【间隔平行线】图标，作一水平线；点击【切断】图标，以该水平线将立裆线、臀围线和腰围线切断；点击【两点线】图标，作后裆宽倾斜线AB，其中，B点距离被切断点5cm；点击【间隔平行线】图标，作AB线的平行线，距离为23.5cm（臀围/4+1.5）；用【长度调整】图标将AB线向右延长2cm，见图3-36。
上一页
下一页
返回
第三节 筒裤制板
7.作后片腰线、大裆曲线
点击【间隔平行线】图标，作腰围线的平行线，距离为0.7cm；用【长度线】图标，过C点作这一平行线的长度线，长度为21.5cm（腰围/4+吃量0.5+松量0，5+省量4.5），得到肝腰线；点击【水平线】图标，从立裆线A点向下9cm处，向左画一长为1cm的水平线；3等分大裆宽后，点击【曲线】图标，四大裆曲线，见图3-37。
上一页
下一页
返回
第三节 筒裤制板
8.作后片裤折线及其他辅助线
用【端点距离】工具测量前片前中线与裤折线的距离，测得结果为9.58cm；点击【间隔平行线】图标，以间隔量9.58cm四后片裤折线；点击【点平行线】图标或用【间隔平行线】图标作出其他辅助线，再用【删除】图标删除等分线标，完成后片裤折线，见图3-38。
9.作后片侧缝线、后中线
用与裤前片类似的方法完成裤后片周边线，见图3-39。
10.画后片省道，加缝边
加省道，作省折线，删除不必要的辅助线，加缝边，完成裤前后片的制板，见图3-40。
上一页
返回
第四节 斜裙制板
180°斜裙的结构特点是裙腰、下摆在圆弧上变化，而不是在水平线上变化。本例直接进入【打板】模块，进行斜裙制板。表3-4给出了斜裙规格。
点击【新建】图标，按表3-4中的规格，开始斜裙纸样的制作。
下一页
返回
第四节 斜裙制板
1.作斜裙的基本辅助线
180°斜裙的前后片各为90°。根据圆周关系，腰围为64cm时，纸样的半径应为20.38cm（=64/3.14）。点击【矩形】图标，作一个正方形，边长为75.38cm（=55+20.38）；选择作图菜单的【半径圆】，以20.38cm为半径、正方形的左上角为圆心，由一小圆；再选择【半径圆】，以75.38cm为半径、正方形的左上角为圆心，且一大圆，见图3-41。
上一页
下一页
返回
第四节 斜裙制板
2.去除多余的线段，作前后中线
点击【切断】图标和【删除】图标，把困多余的线段去除，保留正方形内的腰围辅助线及裙下摆线；点击【两点线】图标，连接正方形的左上角及右下角；再利用【切断】图标和【删除】图标，把两条圆弧线以外的两点线剪断、删除；点击【变更为虚线】图标，把两点线由实线转换为虚线，作为前后片的中心线；点击【切断】图标，用小半径圆弧线把正方形的上边线和左边线剪断，分成半径线和裙子的侧缝线，见图3-42。
上一页
下一页
返回
第四节 斜裙制板
3.作斜裙的前片
点击【曲线】图标，以上边线的半径线右端往左0.7cm、左边线的半径线下端往上0.7cm为端点，作前片腰围线，且经过中心线上端点；点击【平行纱向】 图标，沿中心线作纱向标记，见图3-43。
4.作斜裙的后片
传统的斜裙制板是在一个纸样上完成前后片的制作，而在CAD中可以轻松地拷贝纸样。另外，由于加缝份、排板都是用计算机完成，没有剪纸样、合并等过程，因此，也必须在制板时完成纸样。
上一页
下一页
返回
第四节 斜裙制板
点击【两点移动复写】图标，把斜裙前片复制出来；点击【删除】图标，把前片腰围删除；点击【曲线】图标，以上边线的半径线右端往左0.7cm、左边线的半径线下端往上0.7cm为端点，作后片腰围线，且经过中心线上端点往下1cm，见图3-44。
5.作腰带
点击【矩形】图标，以长为67cm、宽为3cm的长方形作为腰带；点击【垂直线】图标，在长边一端3cm处作垂直线；点击【平行纱向】图标，标出腰带的纱向，完成腰带的制作，见图3-45。
上一页
返回
第五节 衬衫制板
以下练习衬衫制板。该款式的结构特点是衬衫领，圆下摆，有贴兜，袖子有两个活褶。进入【单位设定】和【号型设定】模块后，进行必要的参数设置。表3-5给出了衬衫规格。
完成设置后，进入【原型】模块。点击【新建】图标，选择女子文化式原型，按表3-5中的规格，把原型胸围设定为84cm，袖长设定为56cm，背长设定为37cm，建立衬衫制板所需的女装原型。返回【打板】模块，开始衬衫纸样的制作。
下一页
返回
第五节 衬衫制板
1.作衬衫的肩线及领弧线
点击【曲线】图标，在距离后领侧端点0.5cm处作新后领弧线；点击【曲线】图标，在距离前领侧端点0.5cm、前领中点往下0.5cm处作新后领弧线；点击【垂直线】图标，分别以前后肩点为端点往上作1cm、1.5cm的竖直线；点击【两点线】图标，把新确定的领侧点与肩点（即竖直线的端点）连接起来；点击【长度调整】图标，把前肩线延长4.5cm，后肩线延长3.5cm，完成衬衫肩线及领弧线的制作，见图3-46。
上一页
下一页
返回
第五节 衬衫制板
2.作衬衫的袖窿弧线
点击【水平线】图标，在前胸围线腋下点处向右四4cm的水平线，在后胸围线腋上点处向右画5cm的水平线；点击【垂直线】图标，在前一条水平线的端点往下画6cm的竖直线，在后一条水平线的端点往下回2.5cm的竖直线，其下端点为新腋下点；点击【曲线】图标，在新肩点与新腋下点间作袖窿弧线，见图3-47。
上一页
下一页
返回
第五节 衬衫制板
3.作衬衫侧缝线
点击【删除】图标，把多余的辅助线删除；点击【长度调整】图标，把前后中线向下延长30cm；点击【水平线】图标，在前后中线下端点作下摆线；点击【垂直线】图标，从腋下点往下画侧缝线，与下摆水平线相交；点击【切断】图标，以侧缝线为切断线，把下摆水平线剪断；再点击【删除】图标，把多余的辅助线删除，作出衬衫侧缝线，见图3-48。
4.作衬衫下摆线
点击【等分线标】图标，把前后下摆平分为2等份；点击【角度线】图标，以下摆线为基准线，作长度为5cm的45°斜线；点击【曲线】图标，画下摆线的圆角；点击【曲线拼合】图标，把下摆曲线连接起来，见图3-49。
上一页
下一页
返回
第五节 衬衫制板
5.作衬衫搭门及贴兜
点击【删除】图标，把多余的辅助线删除；点击【间隔平行线】图标，作与前中线相距1.2cm的左右两条平行线，完成搭门；点击【垂直线】图标，在距原型胸围线右端6cm处往下四长为12.5cm的竖直线；点击【间隔平行线】图标，作前一竖直线的平行线，间隔为12.5cm；点击【两点线】图标，连接距第一条竖直线的上端点往下1cm、第二条竖直线的上端点往下0.5cm的两点，作出贴兜的上沿线；点击【纸型剪开/端点回转】图标，以第二条竖直线为剪开要素和基准线，将该直线下端点向左转0.5cm；点击【两点线】图标，连接两个下端点；点击【等分线标】图标，把两点线平分为2等份；点击【垂直线】图标，往下画1.5cm；点击【两点线】图标，完成贴兜下沿的制板，见图3-50。
上一页
下一页
返回
第五节 衬衫制板
6.标注衬衫的纽扣位置
点击【切断】图标，把前中线在腰节处剪断；点击【等距因扣】图标，以距前中线上端点1.3cm、被剪断线上端点8cm处为圆扣沿边点列线，标注出衬衫的纽扣位置，见图3-51。
上一页
下一页
返回
第五节 衬衫制板
7.作衬衫领座及领面
点击【要素长度】图标，测量前、后领弧线的长度；点击【水平线】图标，画一条水平线（长为前、后领弧线之和）；点击【垂直线】图标，作一条长为10cm的垂直线；点击【等分线标】图标，把水平线分为3等份；点击【垂直线】图标，在水平线右端向上画一条长为1.5cm的垂直线；点击【曲线】图标，画领座弧线；点击【直角线】图标，作与底领弧线相垂直的线（长为2.8cm）；点击【长度调整】图标，从底领弧线右端点延长2.4cm；点击【曲线】图标，过后中垂直线下端点向上3cm（直角线的上端点）画领座弧线；再点击【由线】图标，过后中垂直线下端点向上6cm（直角线的土端点）作领座弧线；点击【曲线】图标，过垂直线上端点（领面设计点）作领座弧线，见图3-52。
上一页
下一页
返回
第五节 衬衫制板
8.作衬衫的袖子
点击【水平线】图标，任意画一条水平线；点击【垂直线】图标，选择中点捕捉模式，向上画一条长为11cm的垂直线；点击【长度线】图标，过垂直线上端点，以水平线为投影要素，作一条长为前袖窿弧长的线段；点击【曲线】图标，画出袖山弧线；点击【间隔平行线】图标，在间隔为2cm处回弧线的平行线；点击【两点线】图标，分别连接袖片腋下点及袖口弧线（平行弧线）端点（往里1.5cm的点）；点击【曲线】图标，把画好的两点线作为基准线，往里圆袖侧缝；利用【垂直线】图标、【间隔平行线】图标、【水平线】图标和【两点线】图标，画出袖宝剑头。
上一页
下一页
返回
第五节 衬衫制板
点击【记号】菜单中的【记号一】的斜线工具，为前袖宝剑头画上线迹；点击【垂直线】图标，画出洒泪的垂直线；点击【记号】菜单中的【记号一】的斜线工具，为活褶画上斜线，完成活褶；点击【矩形】图标，四出长23.6cm、宽3cm的矩形，作为袖头，见图3-53。
上一页
返回
第六节 裙裤制板
裙裤为裙子和裤子款式的结合，该款式的结构特点是：前开式，两侧兜。表3-6给出了裙裤规格。
直接进入【打板】模块，开始裙裤纸样的制板练习。
1.作裙裤的辅助线
点击【矩形】图标，作一个宽为24cm、高为57cm（=60-3）的矩形；点击【水平线】图标，分别以距离上边线18cm、28cm（=26+2）处作水平线，两条线作为腰长线和立裆线。点击【两点移动复写】图标，把该矩形复制出来。两个矩形分别用作裙裤的前片和后片，见图3-54。
下一页
返回
第六节 裙裤制板
2.作裙裤前片的腰线及省道
点击【间隔平行线】图标，作矩形上边线的平行线，间隔为0.7cm；点击【长度线】图标，以上边线右端点往里1.5cm作为长度线的起点，平行线为投影要素，作长为19.5cm的线段，作为前片腰线，见图2-55（a）。
点击【删除】图标，把腰线辅助线删除；点击【垂直线】图标，以腰线左端往里4.5cm为端点，往下画长为10cm的垂直线；点击【水平线】图标，在该垂直线下端往左作1cm的水平线；点击【两点线】图标，作省中心线；点击【省道】图标，作省量为1cm：的前片腰省，见图3-55（b）。
点击【省折线】图标，给该腰省作省折线；点击【删除】图标，把多余的辅助线删除，见图3-55（c）。
上一页
下一页
返回
第六节 裙裤制板
3.作裙裤前片的侧缝线
点击【曲线】图标，用弧线连接腰线左端与腰长线左端；点击【单侧修正】图标，以下摆线为切断线，使该弧线延伸至下摆线处为侧缝线；点击【直角线】图标，作侧缝线的直角线，并与下摆线相交。完成裙裤前片的侧缝线，见图3-56。
上一页
下一页
返回
第六节 裙裤制板
4.作裙裤的前裆
裙裤兼有裙子向外张开的特点和裤裆。肉此，作裙裤的前裆时，先要作一条斜线，以保留裙子外张的形状。点击【两点线】图标，连接矩形上边线右端、距立裆线右端1cm作两点线；点击【单侧修正】图标，使该线延长至下摆线；再点击【单侧修正】图标，使下摆线、腰长线、立裆线都延长至该斜线，见图3-57（a）。
点击【水平线】图标，分别以新的立裆线右端、下摆线右端向右作长为11.5cm的水平线，分别为水平线1、水平线2；点击【两点线】图标，连接两条水平线的右端，为裙裤前片的内侧裤缝线，见图3-57（b）。
上一页
下一页
返回
第六节 裙裤制板
点击【两点线】图标，连接水平线l右端及腰长线右端，为两点线1；再点击【两点线】图标，选择【交点】图标，捕捉原矩形右边线与立裆线的交点，再选择【中心点】图标，捕捉两点线的中点，四出两点线2；点击【曲线】图标，通过腰线右端、腰长线右端、两点线2的中点、水平线1右端作弧线，完成裙裤的前裆线，见图3-57（c）。
上一页
下一页
返回
第六节 裙裤制板
5.作裙裤前片的搭门及侧兜
点击【删除】图标，把多余的辅助线删除；点击【曲线】图标，距腰线右端往里2cm为端点作搭门线，与腰长线右端相交；点击【垂直线】图标，距腰线左端10cm处往下画长为24cm的垂直线；点击【水平线】图标，从该垂直线下端往左作水平线，与侧缝线相交；点击【切断】图标，用该水平线把侧缝线切断；点击【两点线】图标，以侧缝线切断处往上10cm、腰省右侧省线上端为端点作两点线，完成侧兜，见图3-58。
上一页
下一页
返回
第六节 裙裤制板
6.作裙裤后片的腰线及后片腰省
点击【垂直线】图标，在后片矩形上边线左端往里1.5cm处，往下作1cm的垂直线；再点击【垂直线】图标，在上边线右端往里2cm处，往上作0.7cm的垂直线；点击【曲线】图标，以第一条垂直线的下端、第二条垂直线的上端为端点画一条弧线，作为裙裤后片腰线，见图3-59（a）。
点击【垂直线】图标，以腰线左端往里7.5cm为端点，往下画长为12cm的垂直线；点击【水平线】图标，在该垂直线下端往右作0.5cm的水平线；以与前片相同的方法，作出后片腰省，省量为4cm，完成后片腰省，见图3-59（b）。
上一页
下一页
返回
第六节 裙裤制板
7.作裙裤后片的侧缝线参考裙裤前片的侧缝线，作出裙裤后片的侧缝线，见图3-60。
8.作裙裤的后裆
参考前裆斜线的画法，作出裙裤的后裆斜线，见图3-61（a）。
参考前裆裆宽及内侧缝线的由法，作出后裆裆宽和内侧缝线。其中，后裆裆宽改为12.5cm，见图3-61（b）。
点击【角度线】图标，参考前裆画法，作一条与裆宽线成-43。角的斜线（长为3.5cm），完成后裆线，见图3-61（c）。
点击【删除】图标，删除多余的辅助线，见图3-61（d）。
上一页
下一页
返回
第六节 裙裤制板
9.作裙裤的腰带
点击【矩形】图标，作一个宽3cm，长71cm（=68+3）的矩形；点击【垂直线】图标，距水平线端点3cm处作垂直线，完成裙裤腰带，见图3-62。
上一页
返回
第七节 插肩袖抽褶圆领衫制板
插肩袖抽褶圆领衫的款式结构特点是：插肩袖，低领，袖山、袖口及领口均有抽褶，衣前中部系扣。
分别进入【单位设定】和【号型设定】模块，进行必要的参数设置。表3-7给出了圆领衫规格。
设置完成后，进入【原型】模块。点击【新建】图标，选择女子文化式原型，设定原型胸围为84cm，袖长为28cm，背长为37cm，建立衬衫制板所需的女装原型。返回【打板】模块，开始圆领衫纸样的制作。
下一页
返回
第七节 插肩袖抽褶圆领衫制板
1.作圆领衫的搭门及下摆
点击【长度调整】图标，把前中线往下增加25cm；点击【间隔平行线】图标，以1.5cm为间隔作前中线的平行线，即搭门线；点击【水平线】图标，以搭门线下端为端点向右作任意长的下摆线，见图3-63。
2作圆领衫的领子
点击【曲线】图标，以沿肩线往下3cm、搭门线往下2cm为端点四领外弧线；点击【曲线】图标，以沿肩线往下5.5cm、搭门线往下4.5cm为端点画领子内侧弧线，见图3-64。
上一页
下一页
返回
第七节 插肩袖抽褶圆领衫制板
3.作圆领衫的侧缝线及插肩袖弧线
点击【垂直线】图标，以距胸围线左端1cm为端点，往下回侧缝线；点击【垂直线】图标，选择【投影点】图标的图形捕捉方式，作一条与袖弧线相切的竖直线为参考线；点击【曲线】图标，以内侧领弧线往下7.5cm、侧缝线上端往下5cm为端点作袖弧线，且经过参考线下端点（参考点），见图3-65。
4.确定插肩袖的袖肥线，作前袖山弧线
点击【长度调整】图标，把肩线延长28cm，作为袖长；点击【切断】图标，将肩线于肩点处切断，把该线分为肩线及袖中线；点击【直角线】图标，在袖中线上端点往下9cm处画任意长的直角线，作为袖肥线。
上一页
下一页
返回
第七节 插肩袖抽褶圆领衫制板
作前袖山弧线时，以前片袖弧线上的参考点往上2cm，作为袖山与袖窿的对刀点。点击【切断】图标，用参考线把柑1窿弧线切断；点击【要素长度】图标，测量袖窿弧线下半段的长度（为9cm）；点击【长度线】图标，以过袖窿弧线上半段的下端点（即参考点）往上2cm为端点，以袖肥线为投影要素，作一条长为11cm（=9+2）的线段；点击【连接角】图标，把多余的油肥线去掉；点击【曲线】图标，根据刚圆的线段四出前袖山弧线的下半段弧，见图3-66。
上一页
下一页
返回
第七节 插肩袖抽褶圆领衫制板
5.完成含褶量的插肩袖
点击【间隔平行线】图标，作袖中线的平行线，间隔为褶量5cm，作为新的袖中线；点击【点平行线】图标，过原袖中线下端点回袖肥线的平行线，作为袖口线；点击【单侧修正】图标，以新的袖中线为切断线，把袖口线延长至新袖中线；点击【两点线】图标，连接袖肥线下端及袖口线下端。
点击【曲线】图标，以袖山线上端点、领侧点往上0.7cm为端点画弧线；点击【直角线】图标，过该弧线上端点回肩线的垂直线，长为5cm，点击【连接角】图标，把新肩线与该垂直线拼接成角；点击【曲线拼合】图标，把所作的弧线与垂直线拼合为一条曲线，作为插肩袖上的领弧线，见图3-67。
上一页
下一页
返回
第七节 插肩袖抽褶圆领衫制板
6.标注圆领衫的纽扣位置
点击【等距圆扣】图标，以距前中线上端点3.3cm、下摆线往上20cm处的前中线为圆扣沿边点列线，标注出衬衫的纽扣位置，见图3-68。
7.完成含褶量的前片
（1）移出前片，作侧省，标注破缝线的位置。点击【两点移动复写】图标，把前片从板样中移动复写出来；测量前、后领弧线的长度；点击【两点线】图标，连接侧缝线往下3cm和BP点；点击【两点线】图标，连接侧缝线往下4.5cm和BP点；点击【两点线】图标，连接领弧线上距前中线6cm和BP点；点击【垂直线】图标，过BP点作下摆的垂直线。
上一页
下一页
返回
第七节 插肩袖抽褶圆领衫制板
点击【切断】图标，剪出省口线段；点击【删除】图标，把省口线删除；点击【省道圆顺】图标，修正侧省，见图3-69（a）。
转移省道至破缝线处，并放出楠量。点击【移动回转】图标，把省转移至破缝线处；点击【两点移动】图标，把破缝线以前的衣片往前移动2cm（可通过"dx2dy0"来移动），见图3-69（b）。
（2）修整前片，作出过面。点击【曲线】图标和【删除】图标来修整前片；点击【间隔平行线】图标，以6cm为间隔量，回前中线的平行线，作为过面的外沿线；点击【垂直反转复写】图标和【单侧修正】图标，把领弧线及下摆线连至过面外沿线。至此，完成前衣片的纸样制作，见图3-69（c）。
上一页
下一页
返回
第七节 插肩袖抽褶圆领衫制板
8.作圆领衫的后中线及下摆线
点击【间隔平行线】图标，以榈量5cm为间隔量，回后中线的平行线；点击【长度调整】图标，把该平行线往下延长25cm，作为新的后中线；点击【水平线】图标，以新后中线下端为端点回任意长的水平线，作为下摆线，见图3-70。
9.作后领片弧线
点击【曲线】图标，以肩线颈侧点向下3cm、原后中线向下1cm为端点四弧线，为后领片外弧线；点击【由线】图标，以肩线颈侧点向下5.5cm、原后中线向下3.5cm为端点画弧线，为后领片内弧线；点击【水平线】图标，以后领片内弧线左端为端点向新的后中线画水平线；点击【单侧修正】图标，把后中线上多余的线去掉；点击【曲线拼合】图标，把后领片内弧线与水平线拼合为一条曲线，作为后片上的领弧线，见图3-71。
上一页
下一页
返回
第七节 插肩袖抽褶圆领衫制板
10.作后侧缝线及袖窿弧线
点击【垂直线】图标，以距胸围线右端1cm为端点往下画侧缝线；点击【垂直线】图标，选择【投影点】图标的图形捕捉方式，作一条与袖弧线相切的竖直线，作为参考线；
点击【曲线】图标，以领弧线往下3.5cm、侧缝线上端往下3cm为端点作袖弧线，且经过参考线下端点往上2.5cm（该点为袖片与后衣片的对刀点），见图3-72。
11.作插肩袖的后袖山弧线
参考前衣片的相应操作，确定袖肥线，作出插肩袖的后袖山弧线，见图3-73。
12.完成后袖片
参考前袖片的相应操作，加入褶量，完成后袖片的制板，见图3-74。
上一页
下一页
返回
第七节 插肩袖抽褶圆领衫制板
13.完成袖片拼合
点击【两点移动复写】图标，把袖片从板样中移动复写出来；使用【垂直补正】图标，把两个袖片补正为垂直状态；点击【移动回转】图标，把前后袖片拼合为一个袖片，完成材片纸样的制作，见图3-75。
14.拼合后片、后领片，完成所有纸样
用同样的方法，把左右后片、左右后领片也分别拼合起来，完成全部纸样的制作，见图3-76。
上一页
返回
第八节 连衣裙制板
女式连衣裙为上下连体、露肩、袖子无袖山、有公主线的结构。分别进入【单位设定】和【号型设定】模块，进行必要的参数设置。表3-8给出了连衣裙规格。
完成设置后，进入【原型】模块。点击【新建】图标，选择女子文化式原型，设定原型胸围为84cm，袖长为23cm，背长为37cm，建立连衣裙制板所需的女装原型。返回【打板】模块，开始连衣裙纸样的制作。
下一页
返回
第八节 连衣裙制板
1.作上衣的侧缝线、袖窿弧线及裙子的辅助线
点击【间隔平行线】图标，作前片侧缝线的平行线，间隔为1cm；再点击【间隔平行线】图标，作后片侧缝线的平行线，间隔为2cm；点击【水平线】图标，以前中线往下5cm为端点，向左画胸口线；点击【曲线】图标，以前片胸口线左端向里0.5cm、新侧缝线往下0.7cm为端点作前片新袖窿弧线；再点击【曲线】图标，以后片新侧缝线上端、肩线右端向里0.5cm为端点，作后片新袖窿弧线。
上一页
下一页
返回
第八节 连衣裙制板
点击【矩形】图标，作宽23.5cm（=88/4+1.5）、长55cm的矩形；点击【水平线】图标，在距离矩形上边线向下18cm处作腰长水平线；点击【两点移动】图标，把该矩形边上，移动矩形，将矩形右上端点与前片前中线下端点对齐；点击【两点移动复写】图标，移动复写该矩形及腰长水平线，使其左上端与后中线下端对齐，见图3-77。
2.作袖子
点击【要素长度】图标，测量前片胸口线以上的袖窿弧线的长度，本例的测量值为8.52cm；点击【水平线】图标，在前袖山弧线上，距袖山高点向下8.52cm向左作水平线，为袖山切割线；点击【切断】图标，用该切割线分别把前后袖山弧线剪断为上下两部分。
上一页
下一页
返回
第八节 连衣裙制板
点击【要素长度】图标，测量后袖山弧线上部分的长度（本例的测量值为9.06cm）；点击【删除】图标，把原型袖的袖口弧线删除；点击【水平线】图标，1巴袖口线重新连上，见图3-78a。
点击【两点线】图标，连接腋下点和袖口线向里1.2cm的点，作袖子侧缝线；点击【曲线】图标，以两个新袖口侧缝线下端点为起点作袖口弧线，且经过袖中心线下端点往上0.7cm，见图2-38（b）。利用【切断】图标和【删除】图标把多余的线删除，见图3-78（c）。
上一页
下一页
返回
第八节 连衣裙制板
3.作连衣裙上衣后片的切断线
点击【水平线】图标，以后袖窿弧线往下9.06cm为端点，向后中线血水平线，作连衣裙上衣后片的切断线，见图3-79。
4作裙子的侧缝线
点击【切断】图标，用臀围线把后片矩形的右边线切断；点击【水平线】图标，以臀图线右端向下22cm为端点，向左作1.5cm的水平线段；点击【曲线】图标，经上边线右端向里4cm处、臀围线右端点、水平线段左端点顺势与裙下摆相交，作裙后片的侧缝线；同理，作出裙前片的侧缝线，见图3-80。
上一页
下一页
返回
第八节 连衣裙制板
5.作连衣裙后片的省道
点击【垂直线】图标，选择【投影点】模式，作后片原袖窿弧线的切线，作为参考线；点击【切断】图标，用该参考线把胸围线分为左右两部分；再点击【垂直线】图标，选择【中心点】图标，在胸围线左部分的1/2处往下作垂直线，与腰围线相交，作为省中心线l；点击【垂直线】图标，以省中心线上端为端点，往上作垂直线与胸口线相交，作为省中心线2；点击【垂直线】图标，以省中心线1下端为端点，往下作13.5cm的垂直线，作为省中心线3。
上一页
下一页
返回
第八节 连衣裙制板
点击【切断】图标，用省中心线l把腰围线分为左右两部分；点击【切断】图标，用省中心线2把胸线分为左右两部分；点击【两点线】图标，以省中心线1上端往下2cm、腰围线左部分的右端点向里1.5cm作一省线；同理，四出其他省线；点击【省折线】图标，给省中心钱2上的省作省折线，见图3-81。
上一页
下一页
返回
第八节 连衣裙制板
6.作连衣裙前片的省道
点击【垂直线】图标，过BP点向腰围线作垂直线，作为省中心线4；点击【切断】图标，用省中心线4把前片腰围线分为左右两部分；点击【两点线】图标，以腰围线右半部分左端点向里1.5cm、BP点为端点画省线。同理，画另一条省线。点击【两点线】图标，以胸口线左端向里6cm、BP点为端点画胸省破缝线；点击【切断】图标，用胸省破缝线把胸口线分为左右两部分，见图3-82（a）。
点击【水平补正】图标，选择要转移的衣片，把下摆线水平补正，把部分腰省转移至胸省。虽然【水平补正】图标并不是为了转移省道而设置的工具，但结合服装知识及该工具的特点，该省道转移操作是最巧妙和恰当的，见图3-82（b）。
上一页
下一页
返回
第八节 连衣裙制板
点击【两点线】图标，分别把胸省线、侧缝线画上；点击【删除】图标，把转移后的省线删除；点击【两点线】图标，把省中心线4左边的腰省线回上，完成腰省，见图3-82（c）。
点击【垂直线】图标，在省中心线4下端往下画11.5cm的垂直线，作为省中心线5；点击【两点线】图标，把省中心线5两侧的省线完成；点击【两点线】图标，给胸省添上省中心线6；点击【省折线】图标，完成胸省的省折线，见图3-82（d）。
上一页
下一页
返回
第八节 连衣裙制板
7.拼合、圆顺省道曲线
点击【曲线拼合】图标，使省线根据其位置拼合起来，成为圆顺的省道曲线；点击【删除】图标，删除辅助线，修顺曲线；完成的连衣裙纸样见图3-83。在放码前，可进行对刀、放缝份等处理。
上一页
返回
第九节 三开身女西服制板
三开身女西服的结构特点是：翻驳领，有领省，三开身。分别进入【单位设定】和【号型设定】模块，进行必要的参数设置。表3-9给出了女同服规格。
完成设置后，进入【原型】模块。点击【新建】图标，选择女子文化式原型，设定原型胸围为80cm，袖长为55cm，建立女装原型。返回【打板】模块，开始女同服纸样的制作。
下一页
返回
第九节 三开身女西服制板
1.确定前后衣片的位置及衣长
根据女西服的围度松量及造型需要，前片胸围线左端点、后片胸围线右端点的距离应为3cm，前片腰围水平线比后片腰围水平线低1cm。点击【两点移动】图标，把前衣片移到后衣片的右边，相距约3cm；点击【端点距离】图标，测量前片胸围线左端点、后片胸围线右端点的距离及偏移值，根据该值计算两个端点在z轴、y轴的移动量，使两个衣片的位置符合制板要求后；再点击【两点移动】图标，把上一步计算的dx/dy值输入到【输入框】中，按【回车】键确定。
点击【剪切线】图标，把后中线延长至65cm；点击【水平线】图标，以后中线下端为端点，向右作50cm左右的/低水平线；点击【间隔平行线】图标，作前中心线的平行线，间隔量为2cm（作为搭门线）；/前点击【连接角】图标，把搭门线与下摆线连接，见图3-84。
上一页
下一页
返回
第九节 三开身女西服制板
2.作后中线、后领弧线、后腰肩线、前肩线
点击【曲线】图标，以后中点、下摆水平线左端向里2cm为端点画曲线，作为新的后中线；点击【垂直线】图标，以肩线上颈侧点向里0.7cm为端点，向上画0.5cm的垂直线；点击【曲线】图标，以后中点、垂直线上端为端点画弧线，作为新的后领弧线；点击【水平线】图标，以后肩点为端点，向右画0.7cm的水平线；点击【垂直线】图标，以该水平线右端为端点，向上画1cm的垂直线；点击【曲线】图标，以新的后领颈侧点、该垂直线上端为端点四弧线，作为新的后肩线；点击【垂直线】图标，以前肩点为端点，向上画0.5cm的垂直线；点击【两点线】图标，以距前肩线上颈侧点向里0.7cm、该垂直线上端为端点四线；点击【要素长度】图标，测量后肩线；点击【剪切线】图标，把前肩线延长（后肩线长度-1），得到新的前肩线，见图3-85。
上一页
下一页
返回
第九节 三开身女西服制板
3.作前后袖窿弧线、胸省
点击【长度调整】图标，把后衣片的胸围水平线右端延长3cm；点击【垂直线】图标，以水平线右端向里1cm，向下四1.5cm的垂直线；点击【曲线】图标，以后肩点、该垂直线下端为端点四袖窿弧线。
点击【垂直线】图标，以前腋下点为端点，向下画2.5cm的垂直线；点击【曲线】图标，以前肩点、该垂直线下端为端点四前袖窿曲线；点击【两点线】图标，连接新的前袖窿曲线腋下点和BP点；再点击【两点线】图标，连接后袖窿曲线腋下点和BP点，四出胸省，见图3-86。
上一页
下一页
返回
第九节 三开身女西服制板
4.作翻驳领
点击【单侧修正】图标，把前片腰围水平线延长至搭门；点击【长度调整】图标，把前肩线颈侧点往前延长2cm；点击【两点线】图标，连接前片腰围水平线右端点、新的前肩线右端点，作出驳领折线；用【连续线】【曲线】【端移动】等工具，在衣片上设计出翻驳领的领形；点击【要素反转复写】图标，以驳领折线为反转基准要素，把领子反转过去；点击【间隔平行线】图标，作驳领折线的平行线，间隔量为2.5cm，作为方领窝线；点击【双侧修正】图标，使该平行线与肩线、串口线相接；点击【切断】图标，用前片腰围水平线把搭门线剪断；点击【删除】图标，把衣片前多余的搭门线去掉，见图3-87（a）。
上一页
下一页
返回
第九节 三开身女西服制板
点击【要素长度】图标，测量后领窝弧线的长度；点击【长度调整】图标，延长方领窝线，长度为该测量值；点击【切断】图标，把该线在肩线处剪断，作为领脚辅助线；点击"纸样"菜单，选择"纸型剪开"菜单中的"端点回转"，把领脚辅助线作为被剪开要素和剪开线，移动量为2cm，得到领脚线；点击【直角线】图标，画领脚线的直角线，长度为6cm，作为后领中线；点击【直角线】图标，以后领中线的右端为端点，作4cm的直角线；点击【曲线拼合】图标，拼合该直角线与翻领外口线，作为新的翻领外口线；点击【直角线】图标，作后领中线的垂直线，距领脚线为2.5cm，长度约为3cm；点击【曲线拼合】图标，拼合该垂直线与驳领折线，作为翻折线；点击【曲线】图标，以领脚线上端、方领窝线下端为端点四曲线，作为新的领脚线；使用【切断】和【删除】工具，去掉多余的辅助线，见图3-87b。
上一页
下一页
返回
第九节 三开身女西服制板
用【切断】和【删除】工具进一步删除不必要的线段；点击【移动回转】图标，从衣片中移出翻领；点击【两点线】图标，把同此而缺少的线段重新画上，见图3-87c。
5.作领省，完成袖窿弧线
点击【两点线】图标，连接距驳领串口线左端1cm和BP点，画领省破缝线；点击【切断】图标，用该破缝线把驳领串口线切断，分为左线段与右线段；点击【移动回转】图标，把胸省转移到领省；点击【两点线】图标，连接串口线左线段的右端点、领省破缝线下端点向上4cm四两点线，作为领省的左省线；用【切断】和【删除】工具，把该4cm线段删除；点击【省道圆顺】图标，把领省圆顺；点击【省折线】图标，完成领省的制作，见图2-88（a）。
上一页
下一页
返回
第九节 三开身女西服制板
点击【端移动】图标，把前、后袖窿弧线的腋下点重合；点击【点列修正】图标，调整前后袖窿弧线；点击【单侧修正】图标，使前片腰围水平线与后中垂直线相交，作为腰图线；点击【删除】图标，删除不必要的辅助线，完成袖窿弧线，见图3-88（b）。
6.作腰省
点击【水平线】图标，从BP点向左画1.5cm的水平线；点击【垂直线】图标，从该水平线右端向下画垂直线1，与腰围线相交；点击【垂直线】图标，以垂直线l下端为端点，向下画10cm的垂直线2；点击【切断】图标，用垂直线l把腰围线切断，分为左右两部分。
上一页
下一页
返回
第九节 三开身女西服制板
点击【曲线】图标，经过垂直线上端向下4cm、腰围线的右部分左端向里1.25cm、垂（a）线2下端画弧线，作为腰省的右省线；同理，画出腰省的左省线，见图3-89（a）。
点击【水平线】图标，从袖窿腋下点向右画5cm的水平线；点击【垂直线】图标，从该水平线右端向下画任意长的垂直线，作为前片侧缝线的参考线；点击【双侧修正】图标，
使该参考线与前袖窿弧线、下摆线相交；点击【切断】图标，用参考线把腰围线和下摆线切断；点击【间隔平行线】图标，四腰围线的平行线（间隔为18cm），作为臀围线；点击【曲线】图标，经过参考线上端点、腰线与参考线交点、下摆线上距参考线向右1cm处画弧线，作为前片破缝线的腰省左侧线；点击【曲线】图标，经过参考线上端点、腰线上距参考线2cm处、下摆线与参考线交点画弧线，作为前片破缝线的腰省右侧线，见图3-89（b）。
上一页
下一页
返回
第九节 三开身女西服制板
点击【水平线】图标，从袖窿腋下点向左圆6cm的水平线；点击【垂直线】图标，从该水平线左端向下画任意长的垂直线，作为后片侧缝线的参专线；点击【双侧修正】图标，使该参考线与前袖窿弧线、下摆线相交；点击【切断】图标，用参考线把腰围线和下摆线切断；点击【曲线】图标，经过参考线上端、腰线上距参考线2cm、下摆线上距参考线0.5cm画弧线，作为后片破缝线的腰省左侧线；点击【曲线】图标，经过参考线上端、腰线上距参考线2.5cm，下摆线上距参考线0.5cm画弧线，作为后片破缝线的腰省右侧线，见图3-89（c）。
上一页
下一页
返回
第九节 三开身女西服制板
7.画扣位，完成下摆线及挂面
点击【垂直线】图标，从腰围线右端向里2cm向下回9cm的垂直线；点击【等距圆扣】图标，以该垂直线为圆扣沿边点列线，国2个扣位；点击【长度调整】图标，使前中线向下延长1.5cm；点击【两点线】图标，连接前中线下端、后片破缝线的腰省右侧线下端，作为新的前片、侧片的下摆线；点击【曲线拼合】图标，拼合前片、侧片、后片下摆线；点击【单侧修正】图标，使全部破缝线与下摆线相交，见图3-90（a）。
上一页
下一页
返回
第九节 三开身女西服制板
点击【曲线】图标，以肩线右端向里3cm、下摆线右端向里7cm为端点四弧线，作为挂面线；点击【圆角】图标，把下摆前下角圆为圆角；点击【曲线拼合】图标，拼合前中线、圆角下摆、直线下摆；点击【删除】图标，删除不必要的辅助线，见图3-90（b）。
点击【两点移动复写】图标，把挂面移动复写出来；点击【双侧修正】图标，使该挂面的前肩线、腰围线、臀围线与挂面线相交；点击【端移动】图标，使领省省尖点与挂面线相交；点击【切断】图标，用领省切断挂面线；点击【移动回转】图标，合并领省；点击【删除】和【切断】图标，删除多余的线段；点击【点列修正】图标，调整挂面线，见图3-90（c）。
上一页
下一页
返回
第九节 三开身女西服制板
8.画袖山基础线及辅助线
点击【要素长度】图标，测量衣片上袖窿弧线长（AH），即前AH、后AH；点击【水平线】图标，四任意长的水平线，作为袖肥线；点击【垂直线】图标，选择【中心点】模式，从水平线中点向上画垂直线（长为AH/4+4.5），作为袖山高线；点击【长度线】图标，以袖山高线上端为长度线的起点，以袖肥线的右部分为投影要素 以"前AH+0.5"为长度，画前袖山斜线；点击【长度线】图标，以袖山高线上端为长度线的起点，以水平线的左部分为投影要素，以"后AH+1.5"为长度，四后袖山斜线，完成袖山基础线，见图3-91（a）。
上一页
下一页
返回
第九节 三开身女西服制板
点击【剪切线】图标，使袖山高线向下延长55cm，作为袖中线；点击【点平行线】图标，以袖中线下端为通过点，画袖肥线的平行线，作为袖口辅助线；点击【两点线】图标.连接袖肥线左端、袖口辅助线左端，作为左侧袖缝线；同理，回出右侧袖缝线；点击【点平行线】图标，以距离袖山点“袖长/2+2.5”为通过点，画袖肥线的平行线，作为袖肘线，见图3-91（b）。
上一页
下一页
返回
第九节 三开身女西服制板
9.画袖山弧线
点击【等分线标】图标，把前袖山斜线等分为4份；点击【直角线】图标，以前袖山斜线为垂直基准要素，从第一等分点向外画2cm的直角线，再从第四等分点向里画1.5cm的直角线；点击【切断】图标，把前袖山斜线在第二等分点处剪断；点击【曲线】图标，经过袖山高点、长度为2cm垂直线的上端、第二等分剪断点向下1cm处、1.5cm垂直线的下端和袖肥线右端点四曲线，完成前袖山弧线。
上一页
下一页
返回
第九节 三开身女西服制板
点击【尺寸表示】图标，测量每等份的长度；点击【直角线】图标，在后袖山斜线上距袖山高点为一个等分长度的点上，向外回1.8cm的直角线；点击【直角线】图标，在后材山斜线上距袖肥线左端为"等份长度/2"的点上，向里画1cm的直角线；点击【曲线】图标，经过袖山高点、1.8cm垂直线的上端、1cm垂直线的下端和袖肥线左端点四曲线，作为后袖山弧线。
点击【删除】图标，把非分线标删除；点击【点列修正】图标，调整前后袖山弧线；点击【拼合检查】图标，检查衣片的袖窿弧线与袖山弧线的长度差，可继续调整袖山弧线得到所需的长度差，见图3-92。
上一页
下一页
返回
第九节 三开身女西服制板
10.画袖口、袖开衩
点击【切断】图标，把袖肥线在袖中线处切断；点击【垂直线】图标，选择【中心点】模式，分别在前袖肥线中点、后袖肥线中点向下四袖折辅助线，与袖口辅助线相交；点击【长度线】图标，以前袖打折辅助线下端向土1.5cm为起点，以袖口辅助线左端为投影要素，画14cm的长度线，作为袖口线。
点击【曲线】图标，通过后袖折辅助线上端、袖口线左端困曲线，作为后袖折线；点击【间隔平行线】图标，画后袖折线的平行线，间隔量为2cm，作为袖开视线；点击【两点线】图标，连接两条平行线的下端；点击【间隔平行线】图标，向上四该两点线的平行线（间隔量为10cm）；点击【双侧修正】图标，用这两条两点线删除袖开衩线多余的线段，见图3-93。
上一页
下一页
返回
第九节 三开身女西服制板
11.作大小袖片的袖窿弧线、袖缝线及袖口线
点击【切断】图标，分别用前袖折辅助线、后初h折线切断相h肥线；点击【垂直线】图标，以距后袖肥线左线段右端1.5cm为端点，向上画垂直线；点击【垂直线】图标，以距前袖肥线右线段左端3cm为端点，向上画垂直线；点击【单侧修正】图标，使两条垂直线与袖山弧线相交；点击【切断】图标，用这些垂直线切断袖山弧线；点击【垂直反转复写】图标，选择袖山弧线左线段及与之相交的垂直线，以后袖折线为反转基准点，进行反转复写；同理，反转复写前袖山弧线及与之相交的垂直线，得到小袖片的袖窿弧线及部分袖缝线，见图3-94（a）。
上一页
下一页
返回
第九节 三开身女西服制板
点击【曲线】图标，通过垂直线上端、袖开权线下端困曲线，作为大袖的后袖缝线；点击【删除】图标，把垂直线删除；同理，国出小袖片的后袖缝线，见图3-94（b）。
点击【单侧修正】图标，使大小袖片已由好的前袖缝垂直线与袖口辅助线相交，作为前袖l缝辅助线；点击【切断】图标，用这两条前袖缝辅助线切断袖肘线、袖口辅助线；点击【曲线】图标，通过大袖片前袖缝辅助线上端点、袖肘线往左1cm、袖口线往右0.5cm画曲线；同理，画出小袖片前袖缝线，见图3-94（c）。
上一页
下一页
返回
第九节 三开身女西服制板
点击【要素反转复写】图标，以前袖折辅助线为反转基准，1巴1袖口线反转复写到右边；点击【单侧修正】图标，把复写的袖口线多余部分删除；点击【向线拼合】图标，拼合袖口线各线段；使用【删除】和【切断】工具，把多余的线段去掉，完成袖口线的制作，见图3-94（d）。
删除不必要的辅助线，见图3-94（e）。
图3-95所示为完成的三开身女西服纸样。
上一页
返回
表3-1 半窄裙规格
返回
图3-1 作矩形
返回
图3-2 作臀围线
返回
图3-3 作侧缝线
返回
图3-4 作前片腰线
返回
（a）作前片起翘；（b）完成前片腰线
图3-5 作前片上部侧缝线
返回
图3-6 作前片下部侧缝线
返回
（a）切断下摆线和臀围线；（b）完成前片下部侧缝线
图3-7 作后片腰线
返回
（a）作后片起翘；（b）完成后片腰线
图3-8 作前片下摆曲线
返回
图3-9 作后片下摆曲线及侧缝线
返回
图3-10 分离前后片
（a）分离前后片；
返回
图3-10 分离前后片
返回
（b）完成分离前后片；（C）完成前后片侧缝线
图3-11 修整前后片
返回
图3-12 作后片省道
返回
（a）作垂直线和中心点；（b）作水平线；
图3-12 作后片省道
返回
（c）作两点线；（d）作省道
图3-13 圆顺省及作省折线
返回
（a）圆顺省；（b）作省折线
图3-14 作前片省道
返回
（a）作辅助线；（b）作间隔平行线；
图3-14 作前片省道
返回
（c）作水平线；（d）完成前片省操作
图3-15 作腰带，加缝边
返回
表3-2 女上衣原型规格
返回
图3-16 作矩形
返回
图3-17 作胸围线
返回
图3-18 作背幅线和胸幅线
返回
图3-19 作垂直侧缝线
返回
图3-20 作后领口弧线
返回
图3-21 作后肩线
返回
图3-22 作前领口弧线
返回
（a）作出前领宽及前领深；（b）画水平线；
图3-22 作前领口弧线
返回
（c）画角度线；（d）画曲线
图3-23 作前肩线
返回
（a）作前肩线；
图3-23 作前肩线
（b）完成前肩线
返回
图3-24 作袖窿弧线
返回
（a）作袖窿辅助线；
图3-24 作袖窿弧线
返回
（b）作另一袖窿辅助线；
图3-24 作袖窿弧线
返回
（c）作等分线标；
图3-24 作袖窿弧线
返回
（d）画袖窿弧曲线
图3-25 作侧缝线
返回
（a）完成切断操作；
图3-25 作侧缝线
（b）完成侧缝线
返回
图3-26 作前片腰围线
返回
（a）画出前下落；（b）画垂直线；
图3-26 作前片腰围线
（c）完成腰围线
返回
图3-27 作BP点标记
返回
图3-28 作袖子
返回
（a）画袖肥线（水平线）；（b）画袖山斜线（长度线）；
图3-28 作袖子
返回
（c）作辅助线（垂直线和水平线）；（d）确定袖山曲线的关键位置；
图3-28 作袖子
返回
（e）完成袖山部分；（f）完成袖口曲线；
图3-28 作袖子
（g）作袖肘线
返回
图3-29 完成后的女上衣原型
返回
表3-3 筒裤规格
返回
图3-30 作裤子板型基准线
返回
图3-31 作前中线的辅助线及裤折线
返回
图3-32 作腰线、前中线和侧缝线
返回
图3-33 画裤口线、中裆线
返回
图3-34 画前片内侧缝线
返回
图3-35 前片腰褶
返回
图3-36 作后裆宽倾斜线
返回
图3-37 作后片腰线、大裆曲线
返回
图3-38 作后片裤折线
返回
图3-39 完成裤后片周边线
返回
图3-40 完成裤前后片的制板
返回
表3-4 斜裙规格
返回
图3-41 作斜裙的基本辅助线
返回
图3-42 去除多余的线段，
作前后中线
返回
图3-43 作斜裙的前片
返回
图3-44 作斜裙的后片
返回
图3-45 作腰带
返回
表3-5 衬衫规格
返回
图3-46 作衬杉的肩线及领弧线
返回
图3-47 作衬衫的袖窿弧线
返回
图3-48 作衬衫侧缝线
返回
图3-49 作衬衫下摆线
返回
图3-50 作衬衫搭门及贴兜
返回
图3-51 标注衬衫的纽扣位置
返回
图3-52 作衬衫领座及领面
返回
图3-53 作衬衫的袖子
返回
表3-6 裙裤规格
返回
图3-54 作裙裤的辅助线
返回
图3-55 做裙裤前片的腰线及省道
返回
（a）作前片腰线；（b）作前片腰省；（c）作前片省道的省折线
图3-56 做裙裤前片的侧缝线
返回
图3-57 作裙裤的前裆
返回
（a）作斜线；（b）作前裆宽及前片内侧裤缝线；（c）作裙裤的前裆
图3-57 作裙裤的前裆
返回
（a）作斜线；（b）作前裆宽及前片内侧裤缝线；（c）作裙裤的前裆
图3-58 作裙裤前片的搭门及侧兜
返回
图3-59 作裙裤后片的腰线
及后片腰省
返回
（a）作裆裤后片的腰线；（b）后片腰省
图3-60 作裙裤后片的侧缝线
返回
图3-61 作裙裤的后裆
（a）作后裆斜线；（b）作后裆裆宽和内侧缝线；
返回
图3-61 作裙裤的后裆
返回
（c）完成后裆线；（d）删除多余的辅助线
图3-62 作裙裤的腰带
返回
表3-7 圆领衫规格
返回
图3-63 作圆领衫的搭门及下摆
返回
图3-64 作圆领衫的领子
返回
图3-65 作圆领衫的侧缝线及插肩袖弧线
返回
图3-66 确定插肩袖的袖肥线，作前袖山弧线
返回
图3-67 完成含褶量的插肩袖
返回
图3-68 标注圆领衫的纽扣位置
返回
图3-69 完成含褶量的前片
返回
（a）移出前片，作侧省，标注破缝线的位置；
（b）转移省道至破缝线处，并放出褶量
（c）修整前片，作出过面
图3-70 作圆领衫的后中线及下摆线
返回
图3-71 作后领片弧线
返回
图3-72 作后侧缝线及袖窿弧线
返回
图3-73 作插肩袖的后袖山弧线
返回
图3-74 完成后袖片
返回
图3-75 完成袖片拼合
返回
图3-76 拼合后片、后领片
（a）拼合后的后片；（b）拼合后的后领片；（c）前领片
返回
表3-8 连衣裙制板
返回
图3-77 作上衣的侧缝线、袖窿弧线及裙子的辅助线
返回
图3-78 作连衣裙袖子
返回
（a）作袖山切割线，主画袖口线；
（b）作袖山侧缝线及袖口线；
（c）删除多余的线
图3-79 作连衣裙上衣后片的切断线
返回
图3-80 作裙子的侧缝线
返回
图3-81 作连衣裙后片的省道
返回
图3-82 作连衣裙前片省道
返回
（a）标出省及胸省破缝线；（b）转移省至胸口水平线；
图3-82 作连衣裙前片省道
返回
（c）完成腰省；（d）完成胸省折线
图3-83 连衣裙纸样
返回
表3-9 女西服规格
返回
图3-84 确定前后衣片位置及衣长
返回
图3-85 作后中线、后领弧线、后肩线、前肩线
返回
图3-86 作前后袖窿弧线、胸省
返回
图3-87 作翻驳领
返回
（a）画驳领；
图3-87 作翻驳领
返回
（b）画翻领；
图3-87 作翻驳领
返回
（c）移出翻领
图3-88 作领省，完成袖窿弧线
返回
（a）作领省；（b）完成袖窿弧线
图3-88 作领省，完成袖窿弧线
返回
（a）作领省；（b）完成袖窿弧线
图3-89 作腰省及前后片破缝线
返回
（a）画腰省；（b）作前片破缝线；（c）作后片破缝线
图3-89 作腰省及前后片破缝线
返回
（a）画腰省；（b）作前片破缝线；（c）作后片破缝线
图3-90 画扣位，完成下摆线及挂面
返回
（a）画扣位反下摆线；（b）画挂面线，完成下摆；（c）完成挂面
图3-90 画扣位，完成下摆线及挂面
返回
（a）画扣位反下摆线；（b）画挂面线，完成下摆；（c）完成挂面
图3-91 画袖山基础线及辅助线
返回
（a）画袖山基础线；（b）画袖山辅助线
图3-91 画袖山基础线及辅助线
返回
（a）画袖山基础线；（b）画袖山辅助线
图3-92 画袖山弧线
返回
图3-93 画袖口、袖开衩
返回
图3-94 作大小袖片的袖窿弧线、袖缝线及袖口线
返回
（a）作小袖片的袖窿弧线及部分袖缝线；
（b）幽大小袖片的后袖缝线；
图3-94 作大小袖片的袖窿弧线、袖缝线及袖口线
返回
（a）作小袖片的袖窿弧线及部分袖缝线；
（b）幽大小袖片的后袖缝线；
图3-94 作大小袖片的袖窿弧线、袖缝线及袖口线
返回
（e）画大小袖片的前袖缝线；（d）完成袖口线；（e）删除辅助线
图3-94 作大小袖片的袖窿弧线、袖缝线及袖口线
返回
（e）画大小袖片的前袖缝线；（d）完成袖口线；（e）删除辅助线
图3-95 三开身女西服纸样
返回

展开更多......

收起↑
