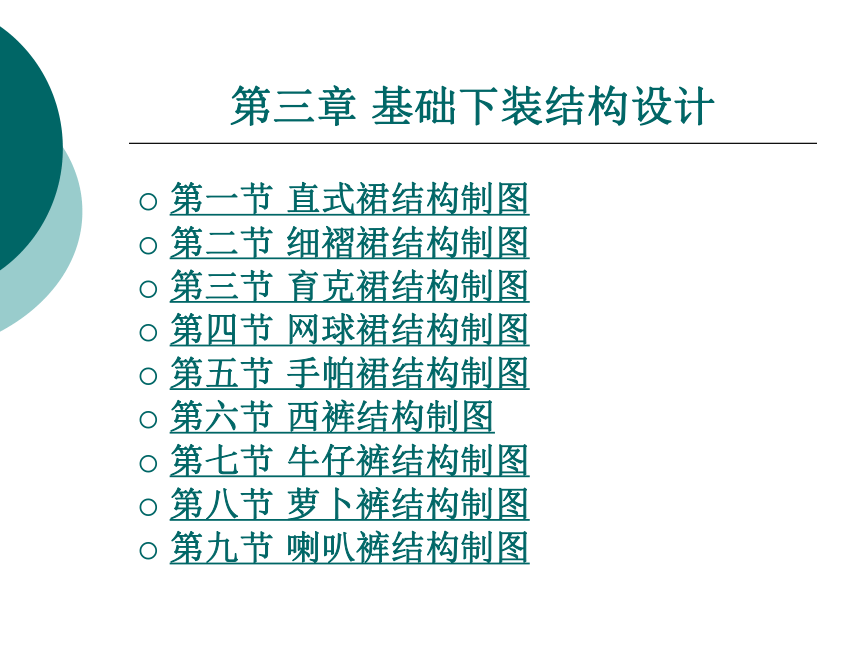

第三章 基础下装结构设计
第一节 直式裙结构制图
第二节 细褶裙结构制图
第三节 育克裙结构制图
第四节 网球裙结构制图
第五节 手帕裙结构制图
第六节 西裤结构制图
第七节 牛仔裤结构制图
第八节 萝卜裤结构制图
第九节 喇叭裤结构制图

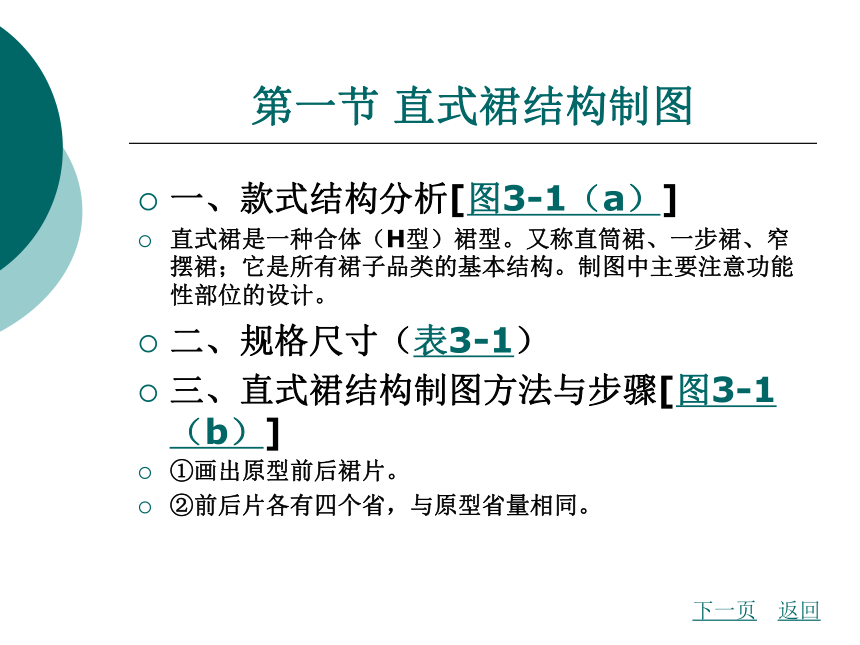

第一节 直式裙结构制图
一、款式结构分析[图3-1（a）]
直式裙是一种合体（H型）裙型。又称直筒裙、一步裙、窄摆裙；它是所有裙子品类的基本结构。制图中主要注意功能性部位的设计。
二、规格尺寸（表3-1）
三、直式裙结构制图方法与步骤[图3-1（b）]
①画出原型前后裙片。
②前后片各有四个省，与原型省量相同。
下一页
返回

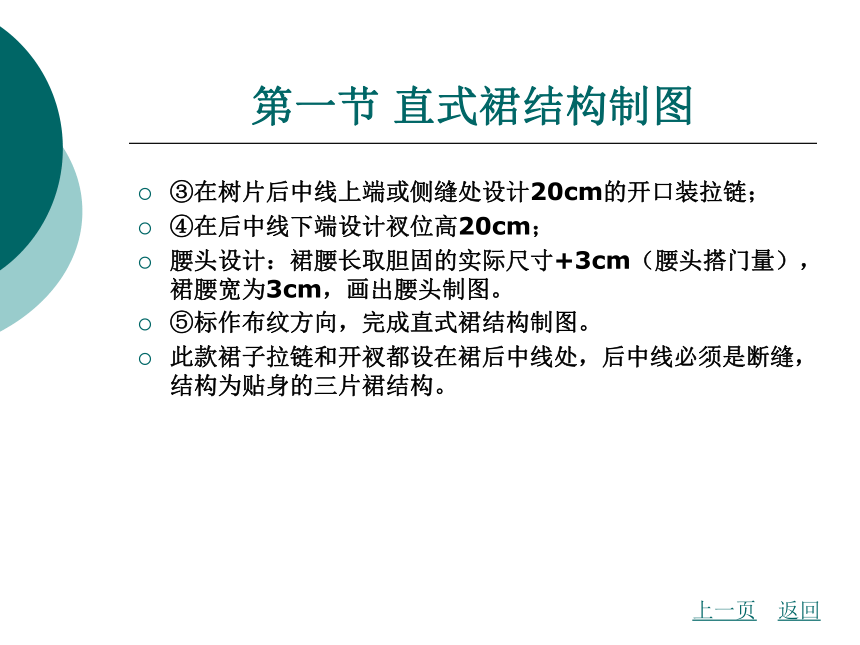

第一节 直式裙结构制图
③在树片后中线上端或侧缝处设计20cm的开口装拉链；
④在后中线下端设计衩位高20cm；
腰头设计：裙腰长取胆固的实际尺寸+3cm（腰头搭门量），裙腰宽为3cm，画出腰头制图。
⑤标作布纹方向，完成直式裙结构制图。
此款裙子拉链和开衩都设在裙后中线处，后中线必须是断缝，结构为贴身的三片裙结构。
上一页
返回

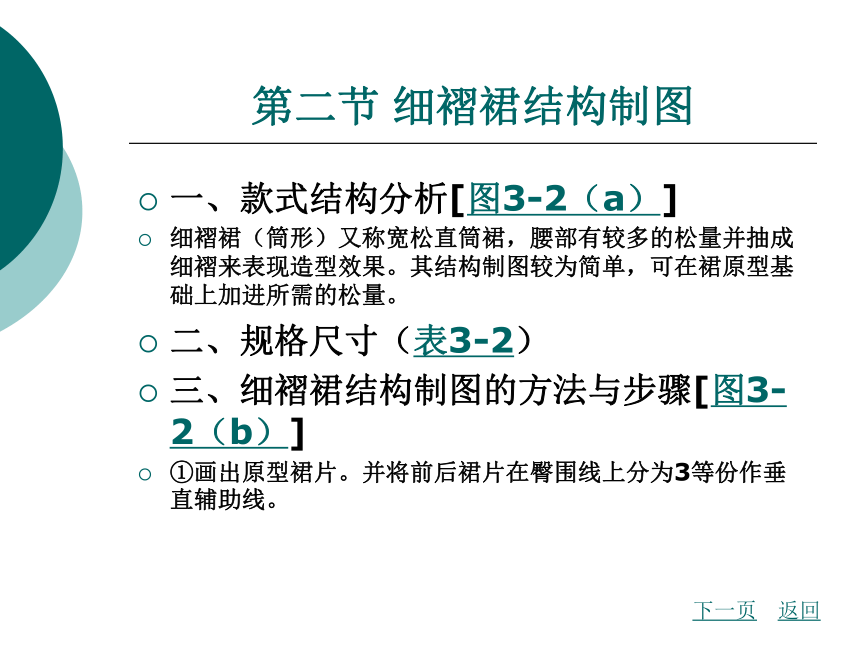

第二节 细褶裙结构制图
一、款式结构分析[图3-2（a）]
细褶裙（筒形）又称宽松直筒裙，腰部有较多的松量并抽成细褶来表现造型效果。其结构制图较为简单，可在裙原型基础上加进所需的松量。
二、规格尺寸（表3-2）
三、细褶裙结构制图的方法与步骤[图3-2（b）]
①画出原型裙片。并将前后裙片在臀围线上分为3等份作垂直辅助线。
下一页
返回

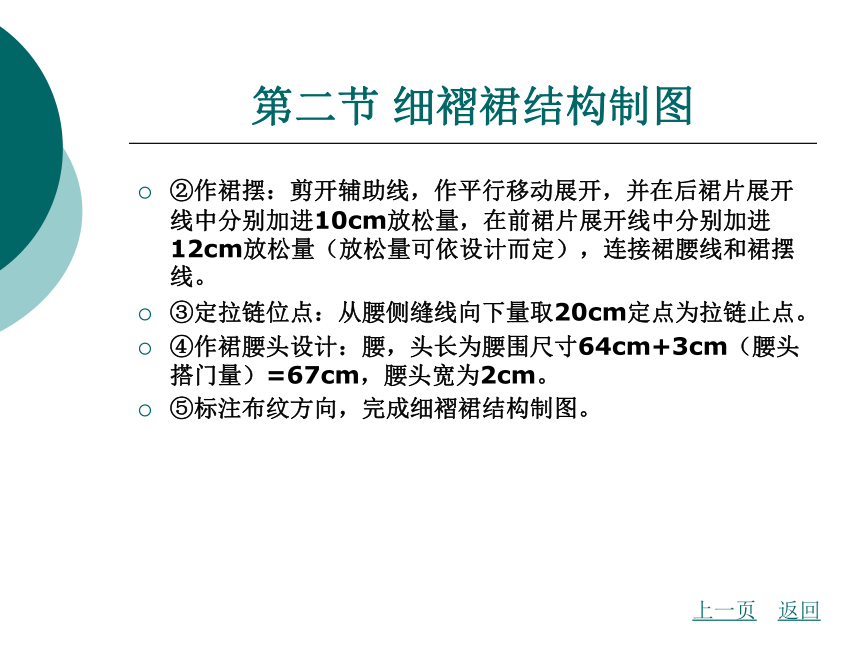

第二节 细褶裙结构制图
②作裙摆：剪开辅助线，作平行移动展开，并在后裙片展开线中分别加进10cm放松量，在前裙片展开线中分别加进12cm放松量（放松量可依设计而定），连接裙腰线和裙摆线。
③定拉链位点：从腰侧缝线向下量取20cm定点为拉链止点。
④作裙腰头设计：腰，头长为腰围尺寸64cm+3cm（腰头搭门量）=67cm，腰头宽为2cm。
⑤标注布纹方向，完成细褶裙结构制图。
上一页
返回

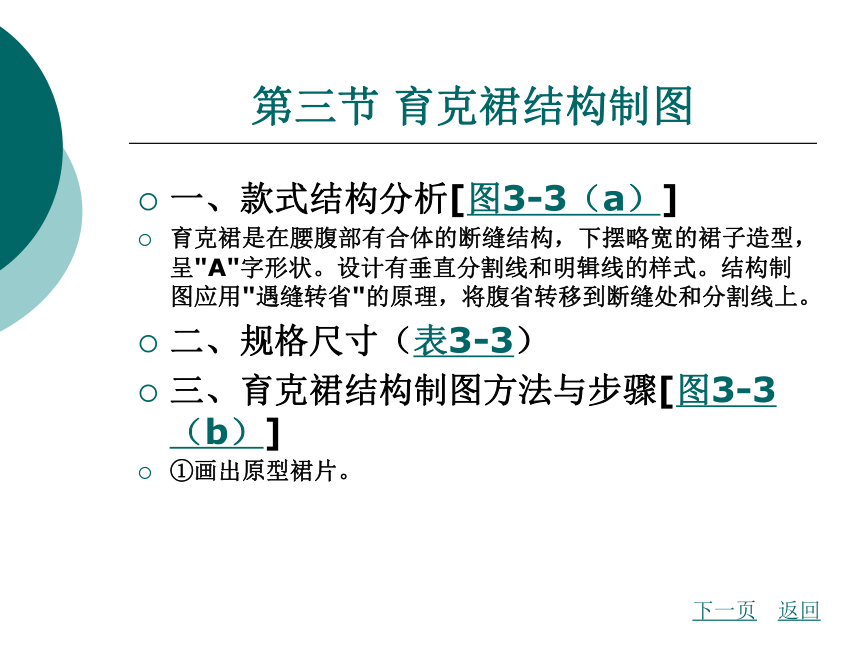

第三节 育克裙结构制图
一、款式结构分析[图3-3（a）]
育克裙是在腰腹部有合体的断缝结构，下摆略宽的裙子造型，呈"A"字形状。设计有垂直分割线和明辑线的样式。结构制图应用"遇缝转省"的原理，将腹省转移到断缝处和分割线上。
二、规格尺寸（表3-3）
三、育克裙结构制图方法与步骤[图3-3（b）]
①画出原型裙片。
下一页
返回

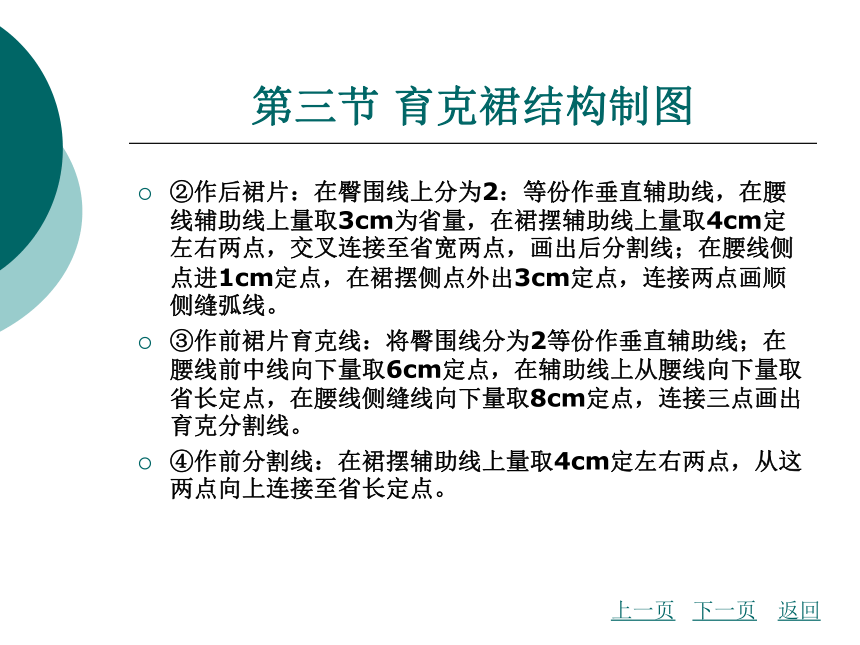

第三节 育克裙结构制图
②作后裙片：在臀围线上分为2：等份作垂直辅助线，在腰线辅助线上量取3cm为省量，在裙摆辅助线上量取4cm定左右两点，交叉连接至省宽两点，画出后分割线；在腰线侧点进1cm定点，在裙摆侧点外出3cm定点，连接两点画顺侧缝弧线。
③作前裙片育克线：将臀围线分为2等份作垂直辅助线；在腰线前中线向下量取6cm定点，在辅助线上从腰线向下量取省长定点，在腰线侧缝线向下量取8cm定点，连接三点画出育克分割线。
④作前分割线：在裙摆辅助线上量取4cm定左右两点，从这两点向上连接至省长定点。
上一页
下一页
返回
第三节 育克裙结构制图
⑤作裙侧缝线：在裙摆线向外量取3cm定点，从这一点连接至育克分割点，画出裙侧缝线。
⑥定拉链位置：从腰侧缝线向下量取20cm定点为拉链止点。
⑦标注布纹方向，完成育克裙结构制图。
上一页
返回

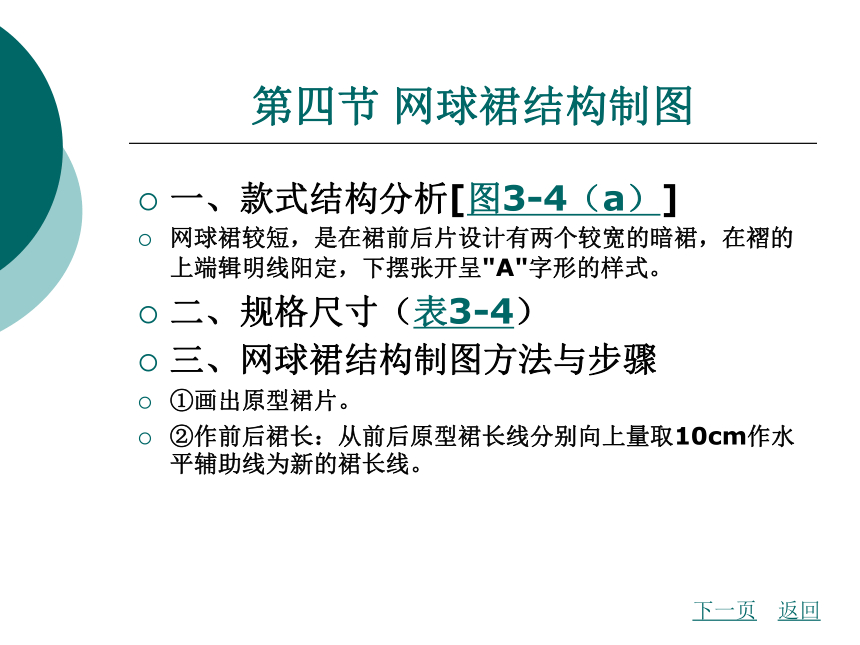

第四节 网球裙结构制图
一、款式结构分析[图3-4（a）]
网球裙较短，是在裙前后片设计有两个较宽的暗裙，在褶的上端辑明线阳定，下摆张开呈"A"字形的样式。
二、规格尺寸（表3-4）
三、网球裙结构制图方法与步骤
①画出原型裙片。
②作前后裙长：从前后原型裙长线分别向上量取10cm作水平辅助线为新的裙长线。
下一页
返回

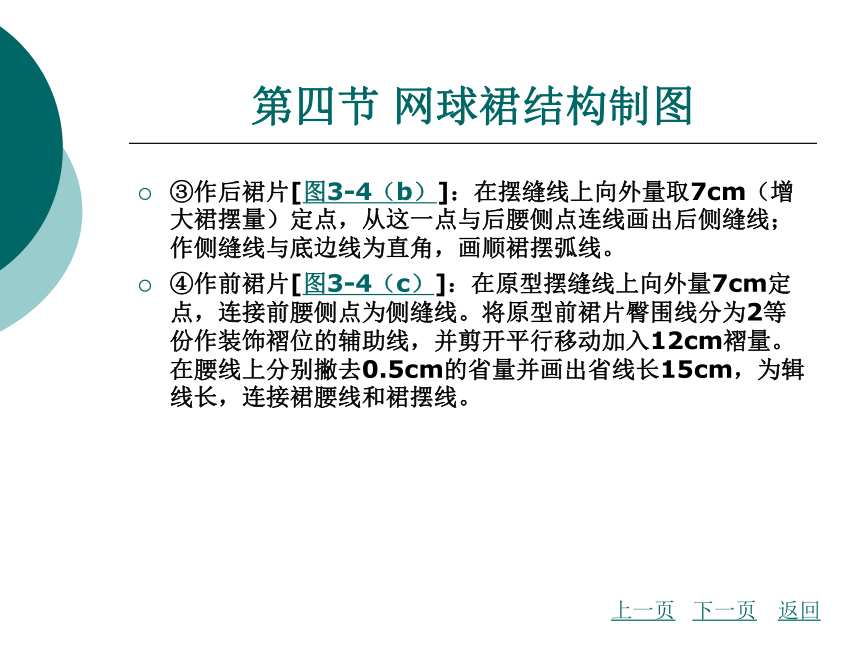

第四节 网球裙结构制图
③作后裙片[图3-4（b）]：在摆缝线上向外量取7cm（增大裙摆量）定点，从这一点与后腰侧点连线画出后侧缝线；作侧缝线与底边线为直角，画顺裙摆弧线。
④作前裙片[图3-4（c）]：在原型摆缝线上向外量7cm定点，连接前腰侧点为侧缝线。将原型前裙片臀围线分为2等份作装饰褶位的辅助线，并剪开平行移动加入12cm褶量。在腰线上分别撇去0.5cm的省量并画出省线长15cm，为辑线长，连接裙腰线和裙摆线。
上一页
下一页
返回

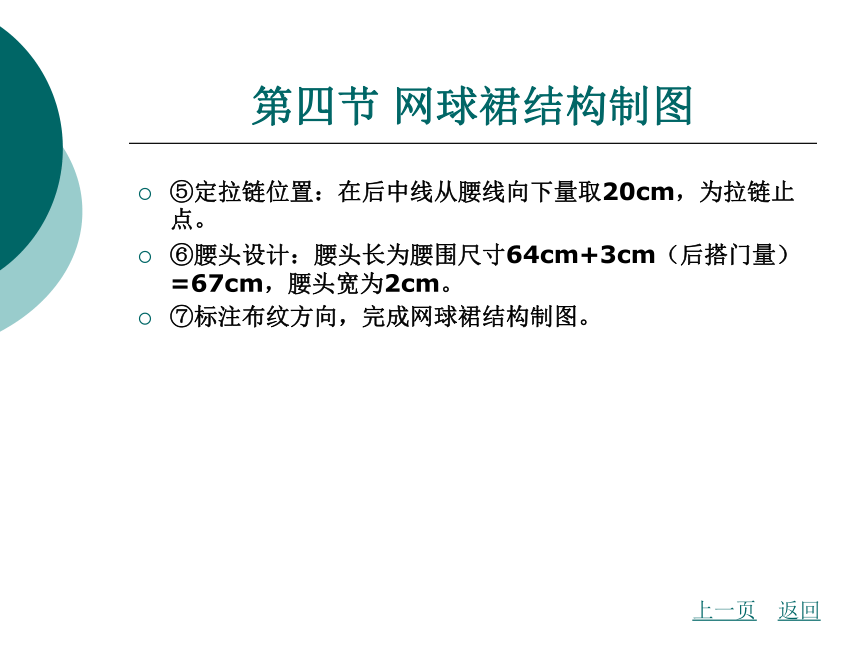

第四节 网球裙结构制图
⑤定拉链位置：在后中线从腰线向下量取20cm，为拉链止点。
⑥腰头设计：腰头长为腰围尺寸64cm+3cm（后搭门量）=67cm，腰头宽为2cm。
⑦标注布纹方向，完成网球裙结构制图。
上一页
返回

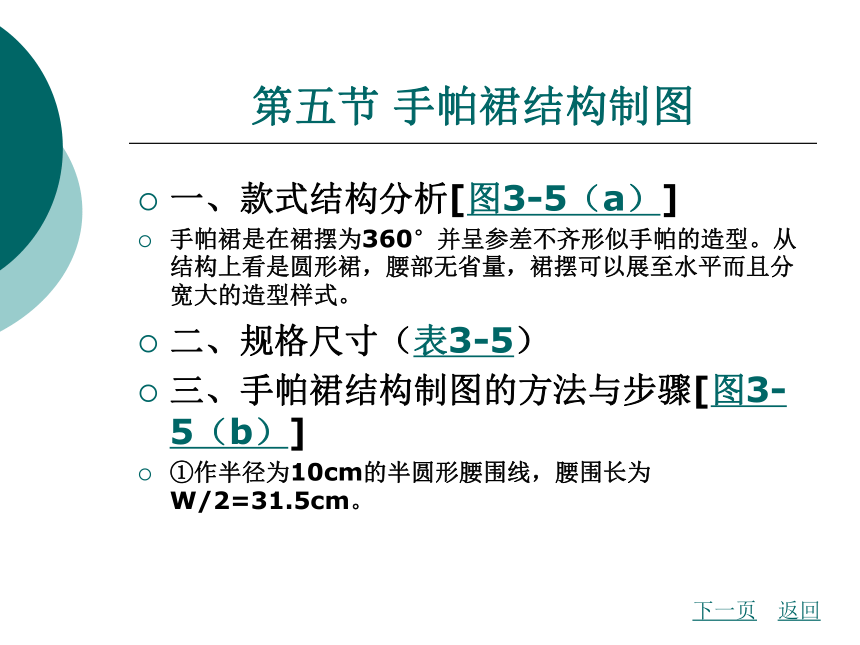

第五节 手帕裙结构制图
一、款式结构分析[图3-5（a）]
手帕裙是在裙摆为360°并呈参差不齐形似手帕的造型。从结构上看是圆形裙，腰部无省量，裙摆可以展至水平而且分宽大的造型样式。
二、规格尺寸（表3-5）
三、手帕裙结构制图的方法与步骤[图3-5（b）]
①作半径为10cm的半圆形腰围线，腰围长为W/2=31.5cm。
下一页
返回
第五节 手帕裙结构制图
②作裙前长：在腰围线中点向下量取45cm为裙前长。在裙长端点作垂直裙长的辅助线。
③作裙侧长：在腰围线侧点各向左右量取65cm为裙侧长，作垂直裙侧的直线并交于辅助线，完成裙片制图。注意裙侧长线为点划线（双折边）。
④腰头设计：腰头长为腰围尺寸63cm+3cm（后搭门量）=66cm，腰头宽为3cm。
⑤标注布纹方向，完成手帕裙结构制图。根据以上方法也可以完成裙长度相等的360°圆形裙裙摆设计。
上一页
返回
第六节 西裤结构制图
裤子从造型来看可分为紧身型裤、适中型裤和宽松型裤c从裤子构成结构来看一般为四片式结构，也有两片结构组合的裤子样式。
一、款式结构分析[图3-6（a）]
西裤（适中型）是直线形轮廓，在腰围、臀围处有适当的放松量，造型简洁合体，强调功能性是裤装样式的普遍性要求。西裤结构和l图可在房、型裤片基础上，增加其功能性部位来完成结构制图。
二、规格尺寸（表3-6）
下一页
返回
第六节 西裤结构制图
三、西裤结构制图的方法与步骤[图3-6（b）]
①画出原型裤片，在基础原型上完成西裤结构制图。
②前裤片长与原型裤片相同，另外加3cm的裤腰头。
③前侧缝线、裤中线、下裆线和脚口宽与原型裤片相同。省位相同由出裤腰省。
④作裤腰头：长为实际腰围尺寸64cm+3cm（腰头搭门），宽为3cm，画出裤腰头。
⑤画出门襟、里襟、袋布、垫口布等。
⑥标注布纹方向，完成西裤的结构制图。
上一页
返回
第七节 牛仔裤结构制图
一、款式结构分析[图3-7（a）]
牛仔裤（紧身型）具有腰围、臀用处紧身，裤后片有腰腹分割线，直裆较短的特点和穿着贴体的造型样式。牛仔裤结构制图可在原型裤片基础上，进行收小臀围的松度，腰部的褶量转移到腰部育克分割线中的设计，并采用具有实用性和装饰性的明口袋和明辑线的装饰形式。
二、规格尺寸（表3-7）
三、牛仔裤结构制图的方法与步骤[图3-7（b）]
①画出前后原型裤片，在原型上完成牛仔裤结构制图。
下一页
返回
第七节 牛仔裤结构制图
②作前后裤片侧缝线：在前后裤片原型的腰侧点各进1cm定点，在横裆线处各进0.5cm定点，在中裆线处各进0.5cm定点，在脚口线处各进0.5cm定点，连接各点画顺侧缝弧线。
③作前后腰围线：在前后腰围线中向下量取1cm定点，作平行于原型腰线的腰围线。
④作前后裤中线和下裆线：在腰围中线向内各进1cm定点，在臀围线处各进0.5cm定点，在裆弯点向内各进0.5cm定点，在中裆线处向内各进0.5cm定点，在脚口线处向内各进0.5cm定点，依次连接各点画顺前后裤中线和前后下裆线。
⑤作后裤片育克线：在腰后中线向下量取6cm定点，在腰侧缝线向下量取4cm定点，连接两点作一条辅助线，剪开辅助线将原腰省合并，完成后片育克结构要制。
上一页
下一页
返回
第七节 牛仔裤结构制图
⑥作前裤片腰省：从腰侧点向内量取6cm定点为省位，再量取2cm定点为省宽，省长为9cm，由出腰省。
⑦作前裤片袋位线：在腰侧缝线向下量取8cm定点，在省长5cm定点，连接两点画出袋位线。
⑧作裤腰头：长为腰围尺寸62cm+3cm（腰头搭门），宽为2cm，画出裤腰头。
⑨标注布纹方向，完成牛仔裤的结构制图。
上一页
返回
第八节 萝卜裤结构制图
一、款式结构分析[图3-8（a）]
萝卜裤（宽松型）是腰围和臀围处宽松，脚口较窄小的造型。萝卜裤结构制图可通过在原型裤片基础上增加裤片腰部的褶量，收小脚口尺寸来完成，以达到上大下小的造型效果。
二、规格尺寸（表3-8）
三、萝卜裤结构制图的方法与步骤[图3-8（b）]
①画出原型裤片，在基础原型上完成萝卜裤结构制图。
下一页
返回
第八节 萝卜裤结构制图
②作前后裤片长：在裤原型的长度上量取7cm，以97cm-7cm-3cm（腰头宽）=87cm为裤长，画出裤长线。
③作前后侧缝线：从腰线向外各量取1cm定点为腰侧点，从横裆线向外各量取1cm定点为侧缝弧线的经过点，在原型裤长线上向内各量取1.5cm定点为脚口宽点；从脚口宽点经原型中裆宽点依次连接各点画顺前后侧缝弧线。
④作前后裤中线和前后下裆线：在前后腰围中线向外各量取1cm定点，在前后裆弯点向外各量取1cm定点，从原型裤长线上各向内量取1.5cm定点为脚口宽点；从脚口宽点经原型中裆宽点依次连接各点画顺前后裤中线和前后下裆线。
上一页
下一页
返回
第八节 萝卜裤结构制图
⑤作前裤片褶位：在前裤烫迹线表一处取第一个褶位，褶宽2cm；将福的边线至腰侧点分为3等份，在等份点量取另外两个褶位，作褶宽2cm，画出前裤片三个褶量。
⑥作后裤片省：方法与原型相同。将腰线分为3等份，在等份点量取省宽和省长，完成裤片腰省。
⑦作裤腰头：长为腰大图尺寸64cm+3cm，宽为3cm，画出裤腰头。
⑧标注布纹方向，完成萝卜裤结构制图。
上一页
返回
第九节 喇叭裤结构制图
一、款式结构分析[图3-9（a）]
喇叭裤是腰围臀围处合体，脚口宽大的造型。喇叭裤结构制图可在原型裤片基础上增加脚口的宽度来完成喇叭裤的结构制图，并达到上小下大的造型效果。
二、规格尺寸（表3-9）
三、喇叭裤结构制图的方法与步骤[图3-9（b）]
①画出原型裤片，在基础原型上完成喇叭裤结构制图。
下一页
返回
第九节 喇叭裤结构制图
②作前后裤片长：在裤原型的长度上+3cm，以97cm+3cm-3cm（腰头宽）=97cm为裤长，画出前后裤长线。
③在原型中裆线向上8cm作新的中裆线。
④作前后侧缝线：前片从腰线向内进1cm定点为腰侧点，前后片在新的中裆线向内各进1cm定点为侧缝弧线的经过点，在裤长线上从裤原型线向外各量取0.5cm定点为脚口宽点，从脚口宽点经中裆宽点、原臀围宽点、原横裆宽点至腰侧点依次连接各点，画顺前后侧缝弧线。
上一页
下一页
返回
第九节 喇叭裤结构制图
⑤作前后裤中线和前后下裆线：在前腰围中线向内进1cm定点，前后片在新的中裆线向内各进1cm定点，在前后片裤长线上从原型向外各量取0.5cm定点为脚口宽。从脚口宽点经中裆宽点至裆弯点，画顺前后片下裆线。前片连接到腰围中线的定点，完成前后裤中线。
⑥作裤片省位：在前裤烫迹线处取2cm省宽，画出前腰省；后裤片有两个省，方法同原型后裤片。
⑦作裤腰头：长为腰围尺寸64cm+3cm，宽为3cm，画出裤腰头。
⑧标注布纹方向，完成喇叭裤结构制图。
上一页
返回
表3-1 直式裙规格尺寸
返回
图3-1 直式裙结构制图
返回
（a）直式裙款式困；（b）直式裙结构制图方法
表3-2 细褶裙规格尺寸
返回
图3-2 细褶裙结构制图
返回
（a）细褶裙款式图；
（b）细褶裙结构制图方法
表3-3 育克裙规格尺寸
返回
图3-3 育克裙结构制图
返回
（a）育克裙款式图；（b）育克裙结构制图方法
表3-4 网球裙规格尺寸
返回
图3-4 网球裙结构制图
（a）网球裙款式图；（b）作后裙片；
返回
图3-4 网球裙结构制图
（a）网球裙款式图；（b）作后裙片；
返回
图3-4 网球裙结构制图
返回
（c）作前裙片
表3-5 手帕裙规格尺寸
返回
图3-5 手帕（360°圆形）裙
结构制图
返回
（a）手帕裙款式图；（b）手帕裙结构制图方法
图3-6 西裤结构制图
（a）西裤款式图；
返回
图3-6 西裤结构制图
返回
（b）西裤结构制图方法
表3-6 西裤规格尺寸
返回
表3-7 牛仔裤规格尺寸
返回
图3-7 牛仔裤片结构制图
返回
（a）牛仔裤款式图；
（b）牛仔裤结构制图方法
表3-8 萝卜裤规格尺寸
返回
图3-8 萝卜裤结构制图
返回
（a）裤萝款式图；（b）萝卜裤结构制图方法
表3-9 喇叭裤规格尺寸
返回
图3-9 喇叭裤结构制图
返回
（a）喇叭裤款式图；
（b）喇叭裤结构制图方法
