第五章 衣领结构
第一节 衣领的种类
第二节 领口领的造型与结构设计
第三节 立领造型与结构设计
第四节 翻领的造型与结构设计
第五节 翻驳领的造型与结构设计
第一节 衣领的种类

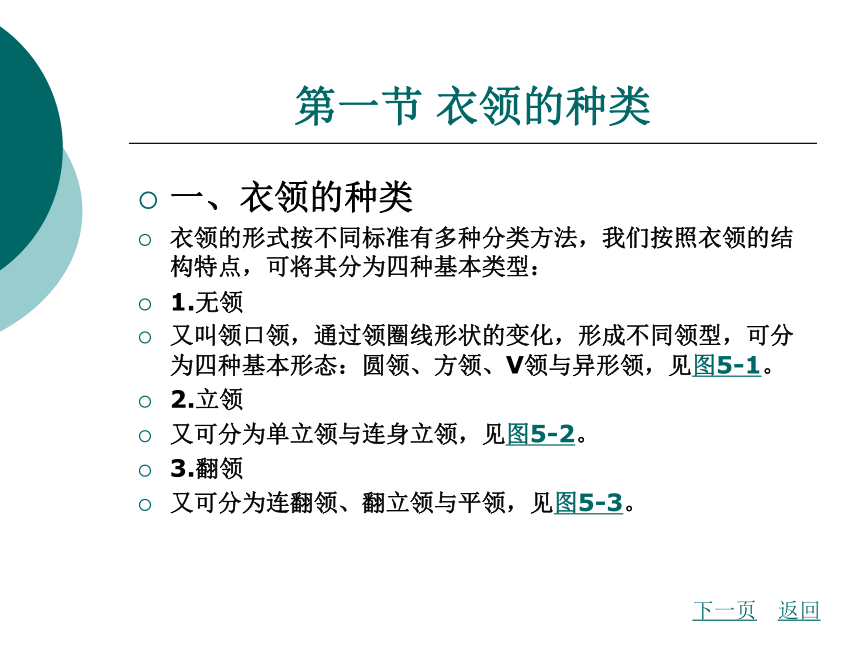

一、衣领的种类
衣领的形式按不同标准有多种分类方法，我们按照衣领的结构特点，可将其分为四种基本类型：
1.无领
又叫领口领，通过领圈线形状的变化，形成不同领型，可分为四种基本形态：圆领、方领、V领与异形领，见图5-1。
2.立领
又可分为单立领与连身立领，见图5-2。
3.翻领
又可分为连翻领、翻立领与平领，见图5-3。
下一页
返回
第一节 衣领的种类

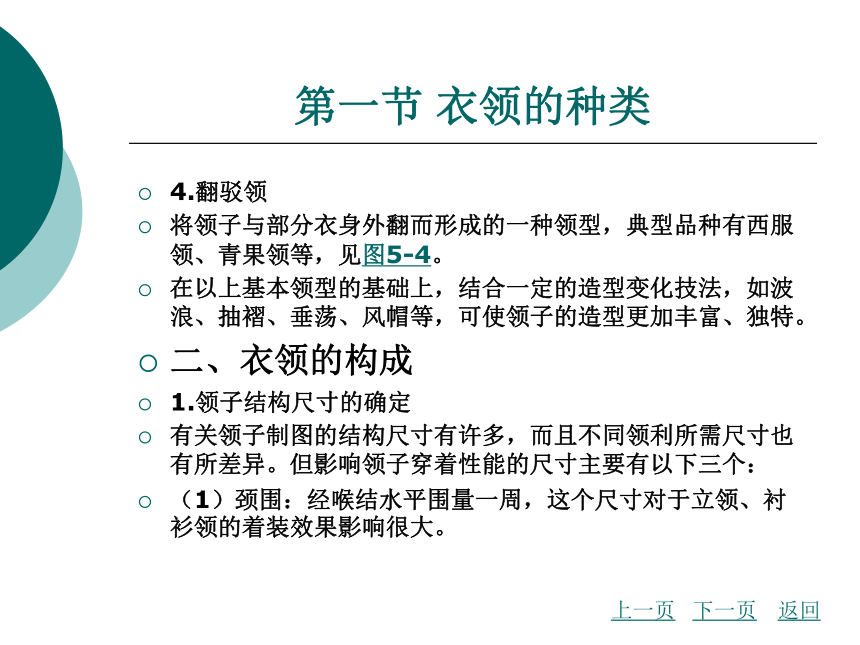

4.翻驳领
将领子与部分衣身外翻而形成的一种领型，典型品种有西服领、青果领等，见图5-4。
在以上基本领型的基础上，结合一定的造型变化技法，如波浪、抽褶、垂荡、风帽等，可使领子的造型更加丰富、独特。
二、衣领的构成
1.领子结构尺寸的确定
有关领子制图的结构尺寸有许多，而且不同领利所需尺寸也有所差异。但影响领子穿着性能的尺寸主要有以下三个：
（1）颈围：经喉结水平围量一周，这个尺寸对于立领、衬衫领的着装效果影响很大。
上一页
下一页
返回

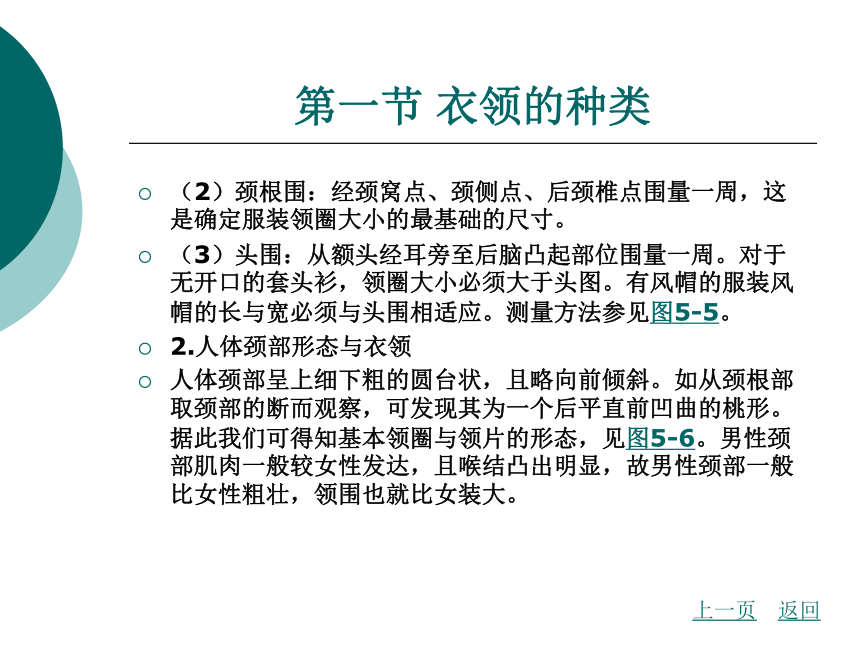

第一节 衣领的种类
（2）颈根围：经颈窝点、颈侧点、后颈椎点围量一周，这是确定服装领圈大小的最基础的尺寸。
（3）头围：从额头经耳旁至后脑凸起部位围量一周。对于无开口的套头衫，领圈大小必须大于头图。有风帽的服装风帽的长与宽必须与头围相适应。测量方法参见图5-5。
2.人体颈部形态与衣领
人体颈部呈上细下粗的圆台状，且略向前倾斜。如从颈根部取颈部的断而观察，可发现其为一个后平直前凹曲的桃形。据此我们可得知基本领圈与领片的形态，见图5-6。男性颈部肌肉一般较女性发达，且喉结凸出明显，故男性颈部一般比女性粗壮，领围也就比女装大。
上一页
返回
第二节 领口领的造型与结构设计

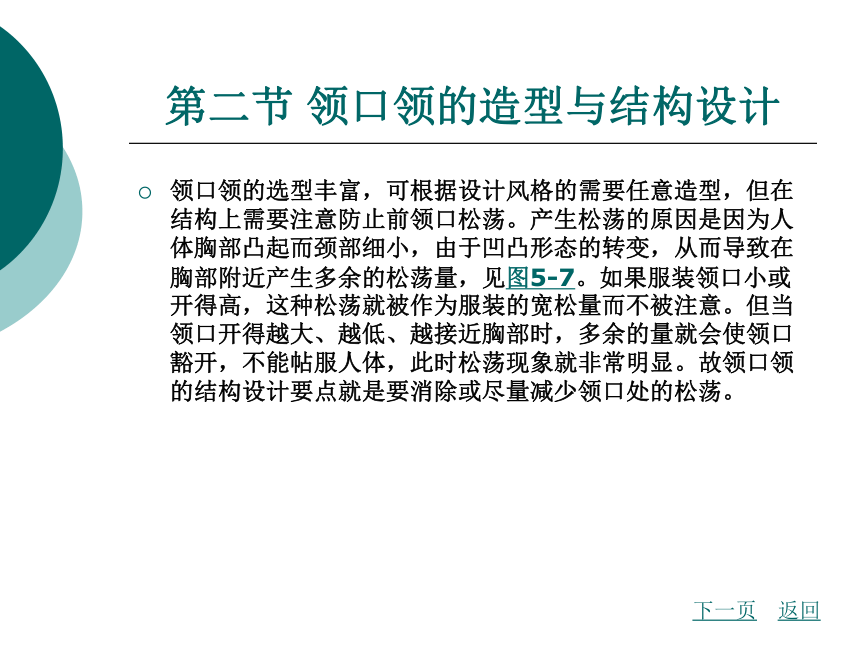

领口领的选型丰富，可根据设计风格的需要任意造型，但在结构上需要注意防止前领口松荡。产生松荡的原因是因为人体胸部凸起而颈部细小，由于凹凸形态的转变，从而导致在胸部附近产生多余的松荡量，见图5-7。如果服装领口小或开得高，这种松荡就被作为服装的宽松量而不被注意。但当领口开得越大、越低、越接近胸部时，多余的量就会使领口豁开，不能帖服人体，此时松荡现象就非常明显。故领口领的结构设计要点就是要消除或尽量减少领口处的松荡。
下一页
返回
第二节 领口领的造型与结构设计

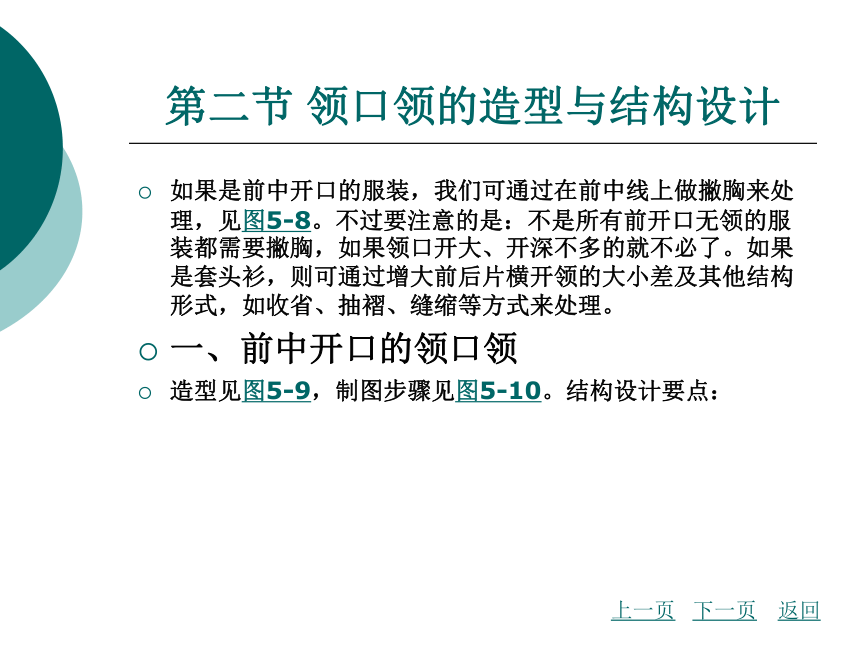

如果是前中开口的服装，我们可通过在前中线上做撇胸来处理，见图5-8。不过要注意的是：不是所有前开口无领的服装都需要撇胸，如果领口开大、开深不多的就不必了。如果是套头衫，则可通过增大前后片横开领的大小差及其他结构形式，如收省、抽褶、缝缩等方式来处理。
一、前中开口的领口领
造型见图5-9，制图步骤见图5-10。结构设计要点：
上一页
下一页
返回
第二节 领口领的造型与结构设计
（1）前中开口的无领结构形式多样。与领围开大或开深较多时，为防止领口松荡，可在前中领口取0.5-1.5cm左右的撇胸量（也叫撇门量），见图5-10中的（a）、（b）图。但若是条格面料，为保证门里襟止口处条格的完整，一般不做撇胸处理，而使用其他方法来防止领口松荡，如增大后领宽或从造型设计上考虑。
（2）领口领在制作时，需要在领口处添加贴边或挂面。制图方法见图5-10中的（f）图。
（3）叠门宽、纽位及扣眼位的确定：服装叠门的宽度、纽扣与扣眼的位置，主要与纽扣的直径及纽扣的排数有关确定方法见图5-11与图5-12。
上一页
下一页
返回
第二节 领口领的造型与结构设计

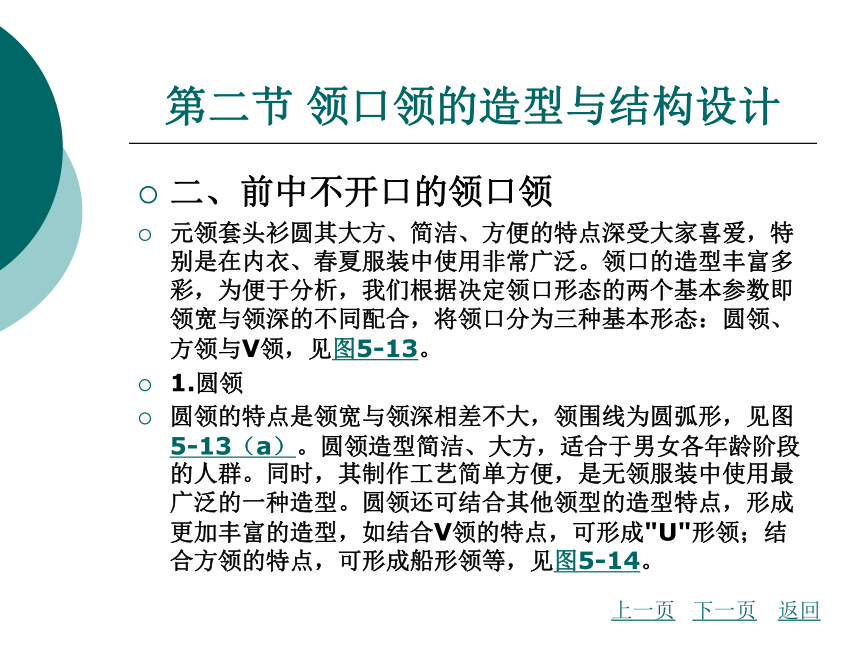

二、前中不开口的领口领
元领套头衫圆其大方、简洁、方便的特点深受大家喜爱，特别是在内衣、春夏服装中使用非常广泛。领口的造型丰富多彩，为便于分析，我们根据决定领口形态的两个基本参数即领宽与领深的不同配合，将领口分为三种基本形态：圆领、方领与V领，见图5-13。
1.圆领
圆领的特点是领宽与领深相差不大，领围线为圆弧形，见图5-13（a）。圆领造型简洁、大方，适合于男女各年龄阶段的人群。同时，其制作工艺简单方便，是无领服装中使用最广泛的一种造型。圆领还可结合其他领型的造型特点，形成更加丰富的造型，如结合V领的特点，可形成"U"形领；结合方领的特点，可形成船形领等，见图5-14。
上一页
下一页
返回
第二节 领口领的造型与结构设计

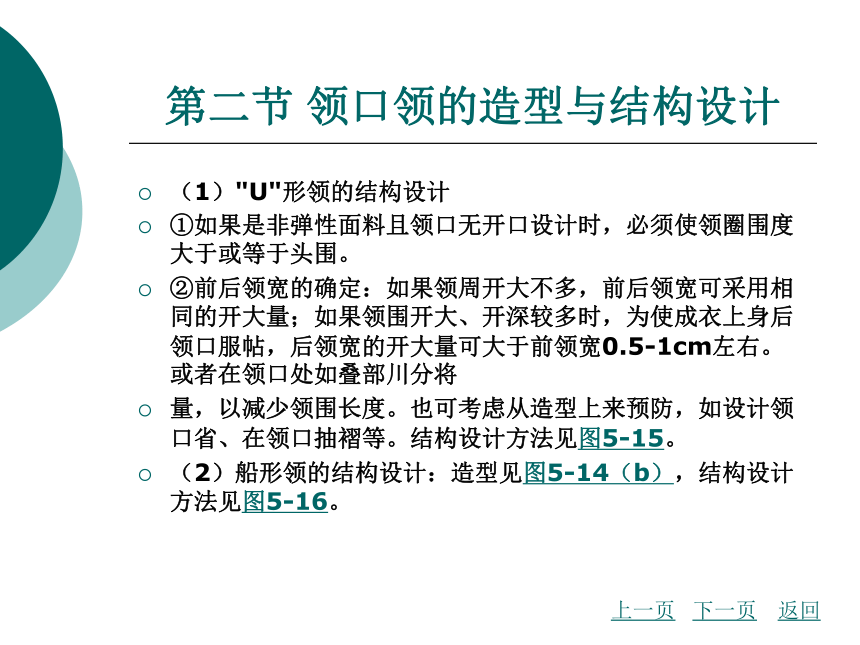

（1）"U"形领的结构设计
①如果是非弹性面料且领口无开口设计时，必须使领圈围度大于或等于头围。
②前后领宽的确定：如果领周开大不多，前后领宽可采用相同的开大量；如果领围开大、开深较多时，为使成衣上身后领口服帖，后领宽的开大量可大于前领宽0.5-1cm左右。或者在领口处如叠部川分将
量，以减少领围长度。也可考虑从造型上来预防，如设计领口省、在领口抽褶等。结构设计方法见图5-15。
（2）船形领的结构设计：造型见图5-14（b），结构设计方法见图5-16。
上一页
下一页
返回

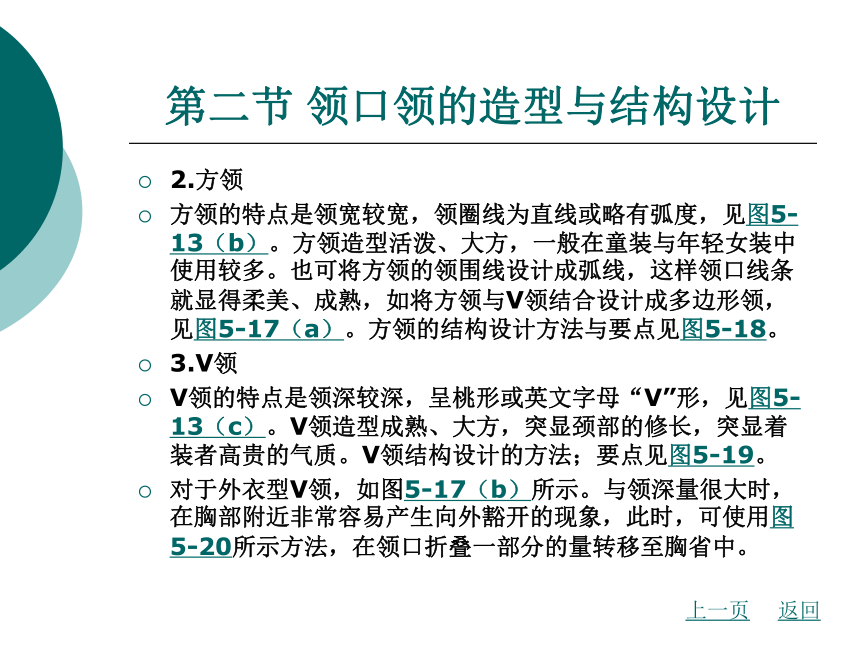

第二节 领口领的造型与结构设计
2.方领
方领的特点是领宽较宽，领圈线为直线或略有弧度，见图5-13（b）。方领造型活泼、大方，一般在童装与年轻女装中使用较多。也可将方领的领围线设计成弧线，这样领口线条就显得柔美、成熟，如将方领与V领结合设计成多边形领，见图5-17（a）。方领的结构设计方法与要点见图5-18。
3.V领
V领的特点是领深较深，呈桃形或英文字母“V”形，见图5-13（c）。V领造型成熟、大方，突显颈部的修长，突显着装者高贵的气质。V领结构设计的方法；要点见图5-19。
对于外衣型V领，如图5-17（b）所示。与领深量很大时，在胸部附近非常容易产生向外豁开的现象，此时，可使用图5-20所示方法，在领口折叠一部分的量转移至胸省中。
上一页
返回
第三节 立领造型与结构设计

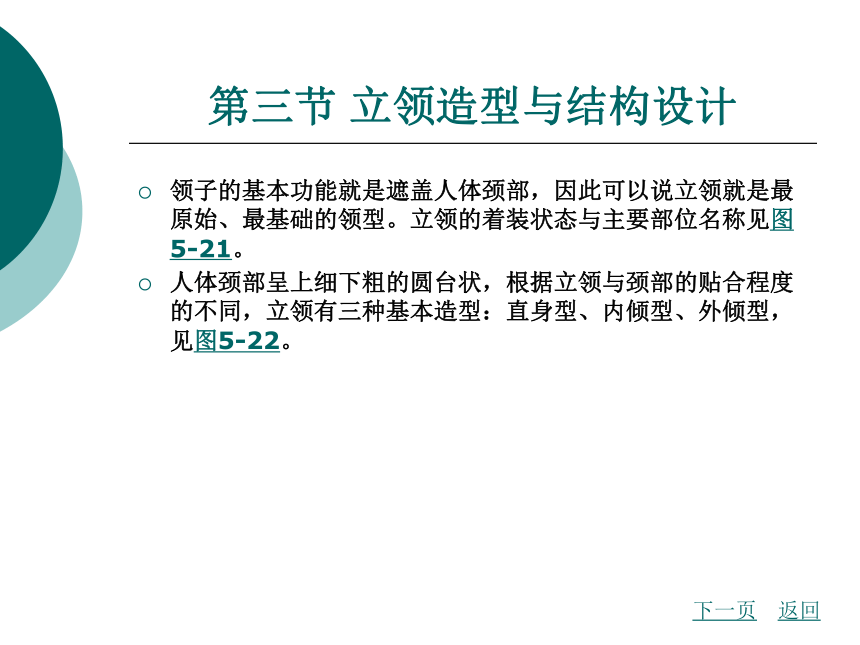

领子的基本功能就是遮盖人体颈部，因此可以说立领就是最原始、最基础的领型。立领的着装状态与主要部位名称见图5-21。
人体颈部呈上细下粗的圆台状，根据立领与颈部的贴合程度的不同，立领有三种基本造型：直身型、内倾型、外倾型，见图5-22。
下一页
返回
第三节 立领造型与结构设计

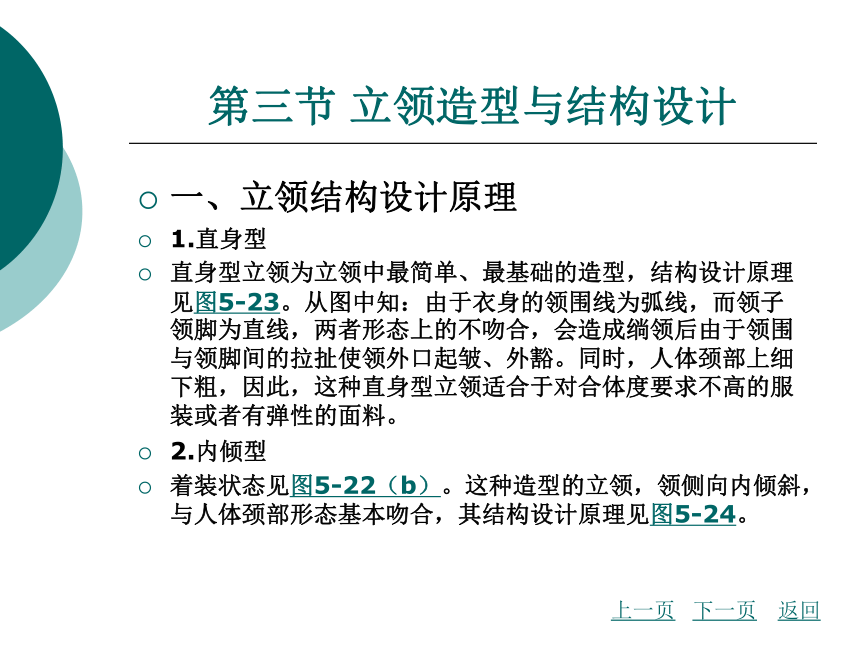

一、立领结构设计原理
1.直身型
直身型立领为立领中最简单、最基础的造型，结构设计原理见图5-23。从图中知：由于衣身的领围线为弧线，而领子领脚为直线，两者形态上的不吻合，会造成绱领后由于领围与领脚间的拉扯使领外口起皱、外豁。同时，人体颈部上细下粗，因此，这种直身型立领适合于对合体度要求不高的服装或者有弹性的面料。
2.内倾型
着装状态见图5-22（b）。这种造型的立领，领侧向内倾斜，与人体颈部形态基本吻合，其结构设计原理见图5-24。
上一页
下一页
返回
第三节 立领造型与结构设计
3.外倾型
着装状态见图5-22（c）。这种造型的立领，领侧向外倾斜远离人体颈部，其结构设计原理见图5-25。
当于直身型立领后起翘。起翘量的大小主要决定于设计的领外口长度，另外还要根据领座的高低及领圈的大小、形状等大素作相应调整。
二、立领的结构设计
见图5-26，结构设计要点：
（1）起翘量对领外口长的影响：从图5-27中我们可以看出，起翘量大，领外口弧线就短，领口与脖子间的余量就少。
上一页
下一页
返回
第三节 立领造型与结构设计
（2）起翘量的确定：起翘量的大小主要决定于领口的合体程度、领面的宽窄及领围的形状等，相互间关系见图5-28。常规造型的立领领宽一般为2.5-4cm左右，前起翘量常取1-2cm左右。
上一页
返回
第四节 翻领的造型与结构设计
一、翻领的基本造型与结构特点
翻领的形式多样，按照其结构特点的不同，可以分为专种基本型：翻立领、连翻领与平领，如图5-29所示。
①翻立领：在立领的基础上外加一片翻领而构成，领身可分为领座与领面两部分。男衬衫领就是其中典型的代表品种。
②连翻领：也叫单翻领，因领座与领面连成一体而得名。这种领型一般后领座较高，前领座为零或很小。
③平领：这种领型的特点是领面较大、领座很小，大部分领身平坦地覆盖在人体肩部，同此叫平领，也叫坦领。
下一页
返回
第四节 翻领的造型与结构设计
二、翻立领
翻立领有分体式与连体式两种基本结构。分体式就是领座与领面分开的；连体式是结合连翻领的特点，将领座与领面相连的一种结构，这种翻立领由于领面与领座相连，制作工艺简单，但翻折线处无法做到与人体颈部吻合，因此，适合于宽松类衬衫或儿童衬衫。
翻立领的造型丰富，变化方式主要有领座的变化、领角斜度与形状的变化、门里襟形式的变化等，如图5-30所示。
上一页
下一页
返回
第四节 翻领的造型与结构设计
1.翻立领的结构原理
翻立领的结构可分为两部分：立领部分与翻领部分。立领即为领座，根据设计所需要的领口宽松程度，领座用直立型或内倾型。然后就可在立领的基础上进行翻领部分的造型与结构处理，其结构原理见图5-31。
从图中可知翻立领结构设计重点在于确定好两个起翘量：领座的前起翘与领面的后起翘。领座前起翘确定得是否合理，会影响到领口翻折处与脖子的吻合程度；而领面后起翘确定得是否合理，则会影响领外口线的长度。如起翘量不足，领外口就会发紧，从而易导致绱领线外露；如起翘量过大，就会使领外口外豁。前后起翘量的大小，主要与领座、领面的大小以及领圈线的形状有关。
上一页
下一页
返回
第四节 翻领的造型与结构设计
2.分体式翻立领的结构设计
见图5-32，结构设计要点：
①领面与领座宽：为防止领脚外露，领面比领座至少大1cm。从人体脖子长度及穿着舒适度方面考虑，翻立领领座高常用2.5-4cm。
②前后起翘量的确定：主要与领座、领面的大小有关。常规衬衫领前起翘一般取1-2cm，后起翘取3-5cm。实际生产中，制板后再通过白坯布试样来调整确定。
③领圈的大小：由设计所需要的领口合体程度而定。
上一页
下一页
返回
第四节 翻领的造型与结构设计
三、连翻领
连翻领的结构特点是领座与翻领部分相连成一体，其基本造型见图5-29（b）。连翻领造型变化非常丰富，主要体现在穿着方式的变化、领面造型的变化、领座的变化以及领围线造型的变化等方面，图5-34是一些常见的连翻领造型。
1.连翻领结构原理
见图5-35，从图中可知道，连翻领相当于在长方形翻立领的基础上，增加领外口线长度而得到。如果将领外口长度进一步增加，就可演变成领面更平坦的平领。因此，裁制好连翻领的关键就是要合理确定领后中的起翘量。
上一页
下一页
返回
第四节 翻领的造型与结构设计
如起翘量过大，领外口过长易外豁，同时领口翻折线处易发皱、不服帖；如起翘量过小，领外口线过短、发紧，易使绱领线外露。那么，如何确定起翘量呢 从原理图中，可以发现：起翘量主要与领面、领座的大小有关。基本规律如下：
①当领座高相同时，领面越宽所需起翘量就越大；
②当领面宽与领座高的差越大时，所需的起翘量也越大。
另外，领圈的形状、面料的厚薄等因素也会对起翘量产生影响。实际生产过程中，可通过试样进行调试。
2.连翻领的结构设计
（1）结构设计原理：根据翻领的构成原理，我们可以采用剪开法进行翻领的结构设计，基本方法见图5-36。当积累一定经验后，即可使用直接制图法，更加方便、快捷。
上一页
下一页
返回
第四节 翻领的造型与结构设计
（2）连翻领结构设计：连翻领有芝种基本结构，直线形翻折线、弧线形翻折线与前有领座的连翻领。从领圈的形态上来讲，有两种基本形：圆形领圈与V型领圈，见图5-37。同此，制图前应仔细分析款式图，确定其属于哪种结构。然后再观察领外口线的造型、所使用的面料等，做到有的放矢。
连翻领的制图方法有很多，下面介绍目前使用较多的两种方法。
①直接制图法：三种基本结构的制图方法见图5-38。这种制图法简单、快捷，但对于经验不丰富的同学们来说，确定合理的起翘量以及配合合适的领角斜度是一个难点。
上一页
下一页
返回
第四节 翻领的造型与结构设计
结构设计要点：要根据领面、领座的大小确定合适的起翘量。常规领型领座通常取2~4cm，领面比领座大1~1.5cm左右。起翘量一般为2.5~4.5cm左右。
领角的大小及倾斜主要根据款式造型而定。常用领角大为6~8cm左右。
②结合衣身领圈进行制图：制图方法见图5-39。这种制图法可以直观地进行领子的造型，而且可以使领围线与领脚线很好地吻合，对于无经验的同学们来说非常合适，缺点是制图过程较麻烦。
上一页
下一页
返回
第四节 翻领的造型与结构设计
四、平领
1.平领结构设计原理
平领的特点是领面大而领座很小，常在0~2cm间。因此，领面就平坦地盖在肩上，所以又叫坦领。常见平领有铜盆领、海军领、披肩领等以及平领的一些演变领型，如波浪领、风帽领等，见图5-40。
（1）制图原理：平领大部分领身都在肩部，所以平领常将前后衣片在肩部重合后进行结构制图，见图5-41。常用制图方法有两种，一种是前后衣片在肩部不重叠，一种是重叠一定的量。从图中我们可以发现，两种制图法最大的区别就是所得到的领片的领外口长度不同。
上一页
下一页
返回
第四节 翻领的造型与结构设计
如果肩部不重叠，领外口最长；重叠后，领外口长度减少。两者的关系是：当领而宽相同时，重叠量越大，领外口就越短。从着装效果来看，领外口短，领子后中心的领w：就高；如果领外口长，领后中的领座就小。如果领外口过长，易导致领口处领脚外翻。
因此，平领的结构设计要点就是：根据领子的造型特点，确定合适的肩部重叠量。
（2）确定前后衣片肩端重叠量的依据：
①领座高度对肩端重叠量的影响：从图5-42我们可知：在领面宽相同的情况下，肩端重叠量越大，领座就越高。通过白坯布实验，我们发现肩端重叠量每增大1cm，领座就增高0.2cm左右。针对不同面料，我们可根据这个规律先制出样板，然后经试样后进行一起的增减调节。
上一页
下一页
返回
第四节 翻领的造型与结构设计
②领面宽度对肩端重叠量的影响：从图5-42我们可知：要得到；相同的领用高，领面越窄，肩端需要重叠的量就越大。
③领型对肩端重叠量的影响：平领的领型对于制图时肩端是再需要重叠也有较大影响。对于方领围平领、波浪领、披肩领等领身全部平盖在肩上的领型，一般不需要重叠，其他平领均需要重叠。
2.平领的结构设计
（1）海军领：结构设计要点，见图5-43。
上一页
下一页
返回
第四节 翻领的造型与结构设计
领而宽大，为防止绱领线外翻，可将肩端重叠2cm左右。同时，领子的领脚线在领圈线基础上，后中与肩颈处内移0.5cm左右。目的是略减小领脚的长度，绱领时在肩颈点附近略拨开，以形成服帖的领座。
为防止前中领口处绱领线外露，可在前中线处将领脚线在衣身领圈线的基础上下落0.5-0.7cm左右，见图5-44。
（2）方领口平领。造型见图5-45，方形领围平领无法形成领座，因此制图时前后衣片肩端不需要重叠。为防止前后领口绱领线外露，制图时可将领脚线在前后中线上分别比领圈线下落0.7cm左右，见图5-46。
上一页
下一页
返回
第四节 翻领的造型与结构设计
3.平领的变化结构
（1）波浪领：波浪领又叫荷叶领，领子如荷叶一样高低起伏富有动感与韵律感。波浪领有两种结构：不抽褶波浪与抽褶波浪，见图5-47。不抽褶的波浪线条流畅自然，造型柔媚；抽褶的波浪蓬松、丰满，立体感强，造型活泼。设计中可根据服装的风格加以选用。两者的结构设计原理相似，都是利用切展的方法获得波浪量，见图5-48。
（2）风帽领：风帽的造型多变，根据合体程度可分为宽松型与合体型；根据与衣身的连接情况，可分为连体型与可拆卸型；根据结构的不同可分为一片型与分割型等。风帽除了装饰性外还有很强的实用性，它的造型与结构会影响到人体头部的活动舒适性。因此，风帽的制图还需要考虑人体的头图、头长以及脖子摆动幅度等因素。
上一页
下一页
返回
第四节 翻领的造型与结构设计
风帽的制图方法有两种：直接制图和将前后衣片重合制图，两种方法各有优势。直接制图简单快捷，但造型不直观，且风帽后倾量不易掌握好，适用于常规造型的风帽；而将前后衣片重合进行制图时，需要的尺寸少，造型直观、结构原理简单，对于实践经验较少的同学们来说较容易掌握。下面以图5-40（e）的风帽为基本造型，用两种制图法分别制作收省的与不收省的两种风帽，参见图5-49与图5-50。
上一页
下一页
返回
第四节 翻领的造型与结构设计
①直接制图结构设计要点：
风帽前长=头顶经耳侧至颈窝的长度；
风帽后长=头前倾时头顶至后颈点的长度；
风帽宽=1/2头围（或略小于1/2头围）。
②前后衣片重合制图结构计要点：
领座高的确立定：根据设计造型而走。如果领座高，风帽后领口贴合脖子；领座低就离开脖子。一般取0-3cm左右；
如果考虑后脑勺凸起的因素需要收省（参见图5-49），那么风帽后领脚长就在衣片后领弧长（图中 值）的基础上加3cm后再作帽长线。
风帽前中下落4-5cm是冈为头顶凸起的原因，也可不下放做成宽松的帽型。
上一页
返回
第五节 翻驳领的造型与结构设计
可以说翻驳领是服装中使用最广泛的一种领型，它的特点是将部分衣身连同领子一起外翻。我们把外翻的衣身部分叫做驳头。翻驳领的造型根据翻领部分与驳头部分组合形态的不同，可以分为两种基本型：有领角缺嘴型与无领角缺嘴型，见图5-51。
有领角缺嘴型：根据市口线形状的不同，又可分为平驳领与戗驳领两种。
无领角缺嘴型：从表面看无串口线，翻领部分与驳头连成一体。
下一页
返回
第五节 翻驳领的造型与结构设计
一、翻驳领的基本构成
翻驳领由翻领与驳头两部分构成，其各部位名称及相互间组合关系见图5-52。
二、翻驳领的结构设计
1.有领角缺嘴
这种类型翻领与驳头通过串口线缝合在一足，领子可以是平领也可以是前有领座的企领，这种前有领座的翻驳领又叫登驳领、拿破仑领、风衣领等。
上一页
下一页
返回
第五节 翻驳领的造型与结构设计
翻驳领制图时，我们需要考虑的因素有翻折止点的位置、领面与领座的大小、领角的选型（在角或是圆角）、翻领的结构（平领或是企领）、串口线的形状与位置（平驳头或是戗驳头）等。其中，翻折止点与领面、领座大小以及领角缺嘴的形状是影响板型的主要因素，见图5-53。
2.无领角缺嘴
无领角缺嘴的翻驳领有两种结构，如图5-59所示。它们的外观相同，不同之处就是绱领线的不同。（a）属于翻驳领结构，而（b）属于连翻领结构，其制图方法与翻领相同，就不再赘述。青果领根据领面的宽窄，可分为大青果领与小青果领，见图5-60。
上一页
下一页
返回
第五节 翻驳领的造型与结构设计
小青果领的领面、领座宽度相差不大，一般为1-2cm。大青果领的领面与领座差异就较大，制图时领子后倾量大（4-6cm），成衣效果类似于平领。因此，有时青果领也采用翻领的结构。我们以图5-60（b）为例，来分析无领角缺嘴的翻驳领结构的大青果领结构设计方法与要点，见图5-61。
上一页
返回
图5-1 领口领的造型
返回
图5-2 立领的造型
返回
图5-3 翻领的造型
返回
图5-4 翻驳领造型
返回
图5-5 领子制图相关尺寸的测量
返回
图5-6 人体颈部与领片、领圈的
关系
返回
图5-7 领口易产生松荡的原理图
返回
图5-8 服装前中撇胸的方法
返回
（a）倾倒方法一；
（b）倾倒方法二
图5-9 前中开口圆领
返回
图5-10 前中开口的领圈领制图步骤
（a）以O点为圆心，将原型向后倾倒1cm，此量即为撇胸量；
（b）按图示方法修正倾倒后原型外轮廓；
（c）根据款式图进行前后领圈造型。注意因衣袖为泡泡袖，
为造型美观，衣身的小肩宽于于此普通袖型小1~2cm左右。
如果泡泡较多时，小肩宽可减少更多的量；
下一页
返回
图5-10 前中开口的领圈领制图步骤
（d）将省转移至过肩袖褶；
（e）画顺、做记号、标注；
（f）挂面与后领口贴边的制图
上一页
返回
图5-10 前中开口的领圈领制图步骤
（a）以O点为圆心，将原型向后倾倒1cm，此量即为撇胸量；
（b）按图示方法修正倾倒后原型外轮廓；
（c）根据款式图进行前后领圈造型。注意因衣袖为泡泡袖，
为造型美观，衣身的小肩宽于于此普通袖型小1~2cm左右。
如果泡泡较多时，小肩宽可减少更多的量；
下一页
返回
图5-10 前中开口的领圈领制图步骤
（d）将省转移至过肩袖褶；
（e）画顺、做记号、标注；
（f）挂面与后领口贴边的制图
上一页
返回
图5-11 服装门里襟叠门宽的确定
返回
（a）单排扣，叠门宽=纽扣半径+距止口距离；
（b）双排扣，叠门宽=内排扣间距/2+纽扣半径+距止门距离
图5-12 扣眼与纽扣的定位
（a）横打扣眼的定位，扣眼大=纽扣直径+厚度；
（b）竖打扣眼的定位；（c）纽扣的定位；
下一页
返回
图5-12 扣眼与纽扣的定位
（d）双排扣服装扣眼的定位；（e）双排扣服装纽扣的定位
上一页
返回
图5-13 领口领的基本造型
返回
（a）圆领；（b）方领；（c）V领
图5-14 圆领变化造型
（a）"U"形领；（b）船形领
返回
图5-14 圆领变化造型
（a）"U"形领；（b）船形领
返回
图5-15 "U"形领结构设计的方法与要点
返回
图5-16 船形领结构设计的方法
与要点
返回
图5-17 方领的V领整化造型
返回
（a）多边形领；（b）外衣形V领
图5-13 领口领的基本造型
返回
（a）圆领；（b）方领；（c）V领
图5-18 方领结构设计的方法与要点
返回
图5-19 V领结构设计的方法与要点
返回
图5-20 V领马甲背心的结构设计
返回
图5-21 立领着装状态及主要
部位名称
返回
（a）前；（b）后；（c）侧
图5-22 立领的基本造型
（a）直身型；（b）内倾型；（c）外倾型
返回
图5-22 立领的基本造型
（a）直身型；（b）内倾型；（c）外倾型
返回
图5-23 直身型立领结构设计原理
返回
图5-22 立领的基本造型
（a）直身型；（b）内倾型；（c）外倾型
返回
图5-24 内倾型立领结构设计原理
返回
图5-25 外倾型立领的结构设计原理
返回
图5-26 常规造型立领
返回
图5-27 立领的结构设计
返回
图5-28 影响立领造型的主要因素
返回
（a）起翘量对领外口长度的影响；（b）领座高对领外口长度的影响；（c）领圈形状与起翘量间的关系
图5-29 翻领的基本造型
返回
（a）翻立领；（b）边翻领；（c）平领
图5-30 翻立领的造型变化
返回
（a）方角领座；（b）方角翻领；（c）圆角翻领；（d）暗门襟；（e）明门襟
图5-31 翻立领的结构原理
返回
图5-32 分体式翻立领结构设计要点
返回
图5-34 连翻领的基本造型
返回
（a）两用衫领；（b）前有领座；（c）圆角翻领；（d）V型领围翻领
图5-35 连翻领结构原理
返回
图5-29 翻领的基本造型
返回
（a）翻立领；（b）边翻领；（c）平领
图5-36 连翻领结构设计基本方法
图解
返回
图5-37 连翻领的三种结构形式
返回
（a）直线型翻折线；（b）弧形翻折线；（c）前有领座的（企领）
图5-38 连翻领直接制图法
返回
图5-39 结合领圈线进行领子的制图
A.直线翻折线领型
返回
（a）在衣身领圈上，校拟领子翻折状态进行领子的造型（b）将呈翻折状造型的领子展成平面结构（c）前领片以翻折线对称轴将领片进行对称（d）将后领与前领拼接。注意拼接时保证前领脚长与前领圈相等（e）画顺领外口线、领脚线、翻折线。注意领脚线修顺后会比领圈线略短（控制在0.5cm内），这有利于领口翻折线处服帖。绱领时在肩颈点附近略拨开
下一页
图5-39 结合领圈线进行领子的制图
B.前有领座的领型
上一页
下一页
返回
图5-39 结合领圈线进行领子的制图
C.弧线翻折线领型
上一页
返回
图5-40 平领基本造型及其变化结构
返回
（a）铜盆领；（b）海军领；（c）方形披肩领；（d）波浪领；（c）风帽领
图5-41 平领的结构设计原理
返回
图5-42 领座高度、领面宽度对肩端重叠量的影晌
返回
图5-42 领座高度、领面宽度对肩端重叠量的影晌
返回
图5-43 海军领
返回
图5-44 海军领结构设计
返回
图5-45 方领口平领
返回
图5-46 方领口平领的结构设计
返回
图5-47 波浪领基本结构
返回
（a）不抽褶波浪；（b）抽褶波浪
图5-48 波浪领的结构设计原理
返回
图5-49 风帽直接制图法
返回
图5-40 平领基本造型及其变化结构
（a）铜盆领；（b）海军领；（c）方形披肩领；（d）波浪领；（c）风帽领
返回
图5-50 前后衣片重合制图法
返回
图5-49 风帽直接制图法
返回
图5-51 翻驳领的基本造型
返回
（a）平驳领；（b）戗驳领；（c）青果领
图5-52 翻驳领的基本构成
返回
（a）有领角缺嘴；（b）无领角缺嘴
图5-53 翻驳领结构设计原理
返回
（a）根据效果图在后衣片上进行后领的造型；
（b）根据效果阳在前衣片上进行前领及驳头的造型；
下一页
图5-53 翻驳领结构设计原理
（c）以翻折线对称轴，将领、驳头进行对称翻折;（d）延长翻折线，分别以领座高以及领面宽作翻折线平行线。底领长取后衣片领圈弧线长度▲;（e）剪开领外门线，拉开不足的量;（f）对称展开后的领子
上一页
返回
图5-59 无领角缺嘴的领型
返回
（a）翻驳领结构型；（b）边翻领结构
图5-60 青果领的领型
返回
（a）小青果领；（b）大青果领
图5-60 青果领的领型
返回
（a）小青果领；（b）大青果领
图5-61 青果领的结构设计
下一页
返回
图5-61 青果领的结构设计
上一页
返回
