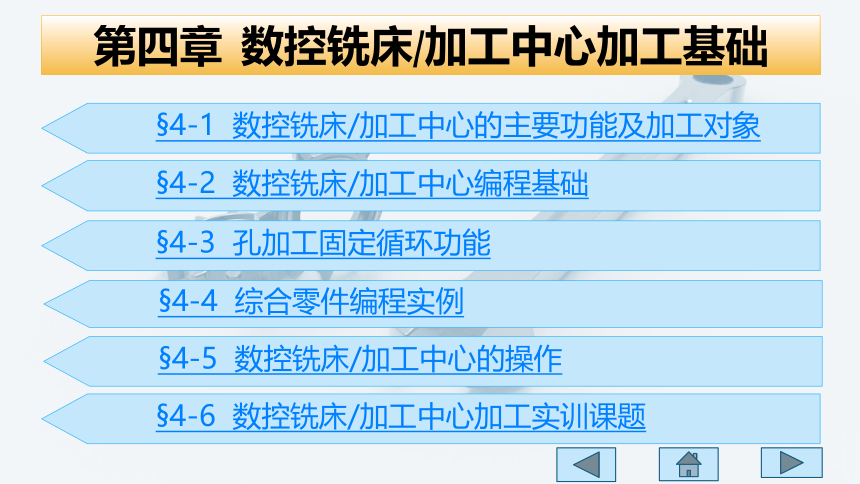

第四章 数控铣床/加工中心加工基础
§4-1 数控铣床/加工中心的主要功能及加工对象
§4-2 数控铣床/加工中心编程基础
§4-3 孔加工固定循环功能
§4-4 综合零件编程实例
§4-5 数控铣床/加工中心的操作
§4-6 数控铣床/加工中心加工实训课题

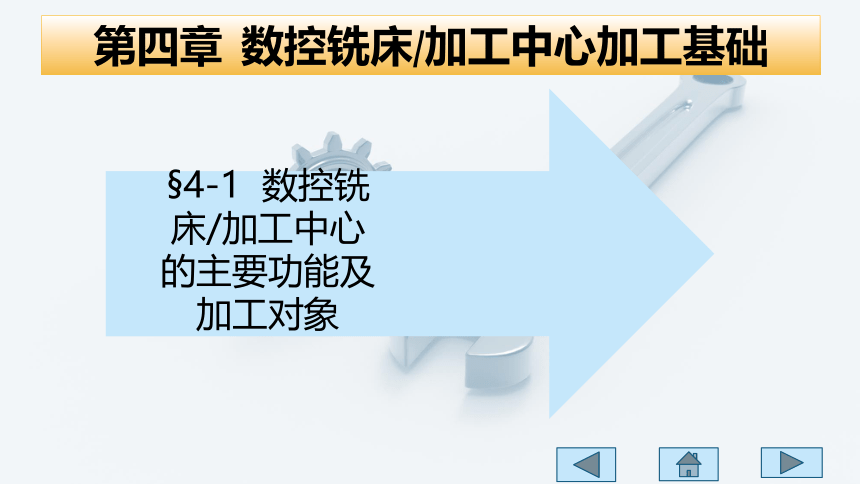

第四章 数控铣床/加工中心加工基础
§4-1 数控铣床/加工中心的主要功能及加工对象

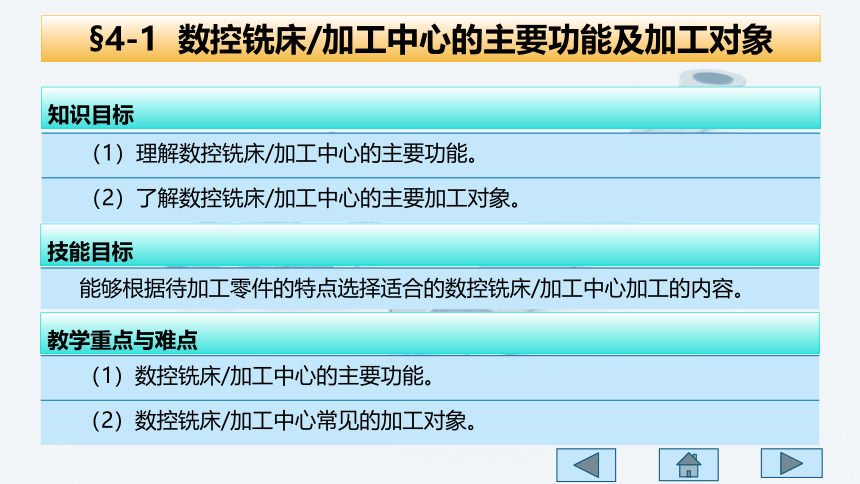

知识目标
教学重点与难点
技能目标

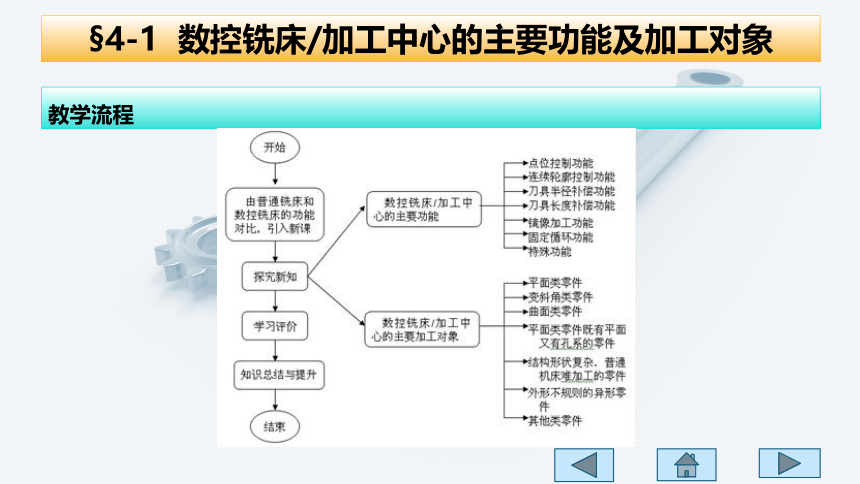

教学流程
§4-1 数控铣床/加工中心的主要功能及加工对象

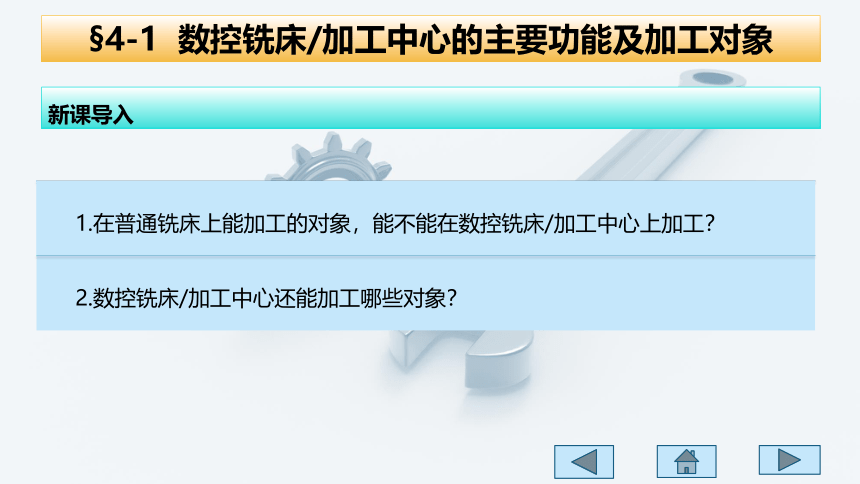

新课导入

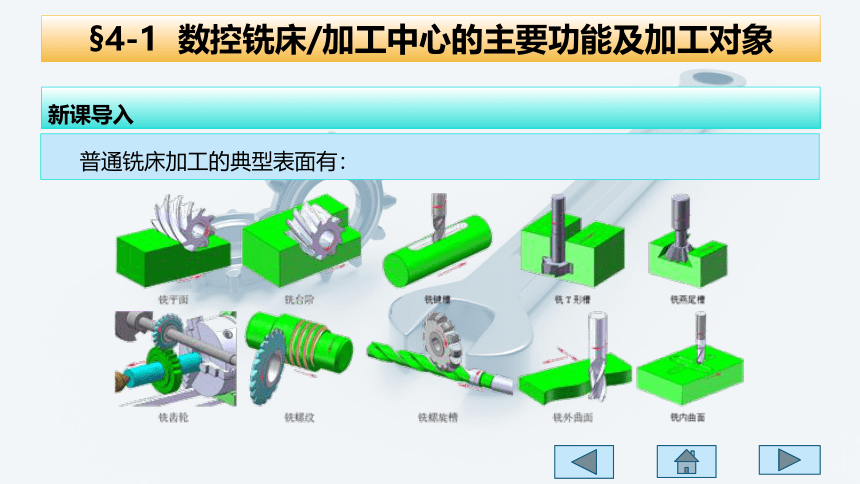

普通铣床加工的典型表面有：
§4-1 数控铣床/加工中心的主要功能及加工对象
新课导入
§4-1 数控铣床/加工中心的主要功能及加工对象
探究新知

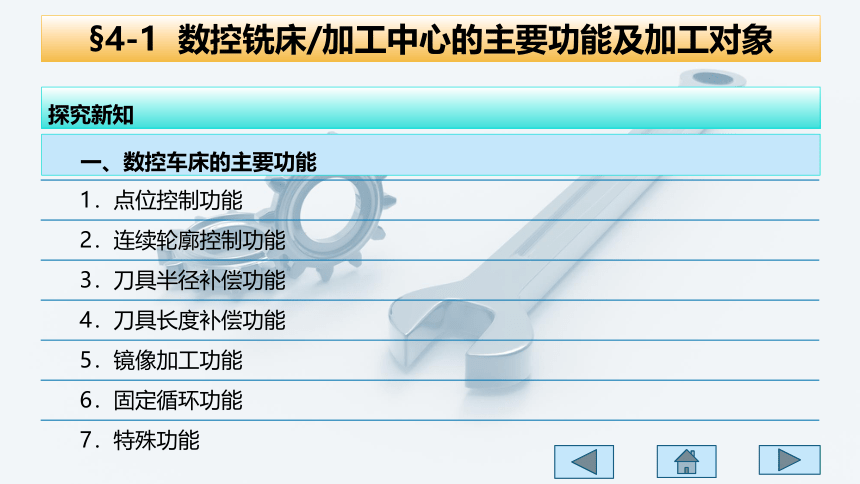

一、数控车床的主要功能
§4-1 数控铣床/加工中心的主要功能及加工对象
探究新知
二、数控铣床/加工中心的主要加工对象
§4-1 数控铣床/加工中心的主要功能及加工对象
1．平面类零件
加工面平行或垂直于水平面，或加工面与水平面的夹角为定角的零件为平面类零件。这类零件的特点是各加工面是平面或可以展开成平面。
探究新知
2．变斜角类零件
加工面与水平面的夹角呈连续变化的零件称为变斜角类零件。变斜角类零件的变斜角加工面不能展开为平面，但在加工中，加工面与铣刀圆周的瞬时接触为一条线。最好采用四坐标、五坐标数控铣床进行摆角加工。
§4-1 数控铣床/加工中心的主要功能及加工对象
探究新知
3．曲面类零件
加工面为空间曲面的零件称为曲面类零件。曲面类零件不能展开为平面。加工时，铣刀与加工面始终为点接触，一般采用球头铣刀在三坐标数控铣床上进行精加工。
§4-1 数控铣床/加工中心的主要功能及加工对象
探究新知
4．既有平面又有孔系的零件
既有平面又有孔系的零件主要是指箱体类零件和盘类、套类、板类零件。加工这类零件时，最好采用加工中心在一次安装中完成零件上平面的铣削，孔系的钻削、镗削、铰削、铣削及螺纹加工等多工步加工，以保证该类零件各加工表面间的相互位置精度。
§4-1 数控铣床/加工中心的主要功能及加工对象
探究新知
5．结构形状复杂、普通机床难加工的零件
结构和形状复杂的零件是指其主要表面由复杂曲线、曲面组成的零件。加工这类零件时，通常需采用加工中心进行多坐标联动加工。
§4-1 数控铣床/加工中心的主要功能及加工对象
探究新知
6．外形不规则的异形零件
异形零件是指支架、拨叉类外形不规则的零件，大多采用点、线、面多工位混合加工。利用加工中心多工位点、线、面混合加工的特点，可以完成大部分甚至全部工序内容。
§4-1 数控铣床/加工中心的主要功能及加工对象
探究新知
7．其他零件
数控铣床/加工中心除常用于加工以上特征的零件外，还较适宜加工周期性投产的零件、加工精度要求较高的中小批量零件和新产品试制中的零件等。
§4-1 数控铣床/加工中心的主要功能及加工对象
学习评价
1．数控铣床/加工中心的主要功能有哪些？
2．数控铣床/加工中心的主要加工对象有哪些？
3．如何区分刀具半径补偿功能与刀具长度补偿功能？
知识总结与提升
1．数控铣床/加工中心的主要功能
§4-1 数控铣床/加工中心的主要功能及加工对象
2．数控铣床/加工中心的主要加工对象
平面类零件、变斜角类零件、曲面类零件、平面类零件既有平面又有孔系的零件、结构形状复杂且普通机床难加工的零件、外形不规则的异形零件、其他类零件。
点位控制功能、连续轮廓控制功能、刀具半径补偿功能、刀具长度补偿功能、镜像加工功能、固定循环功能和特殊功能。
