数控加工基础(第五版)
第三章 数控车床加工基础

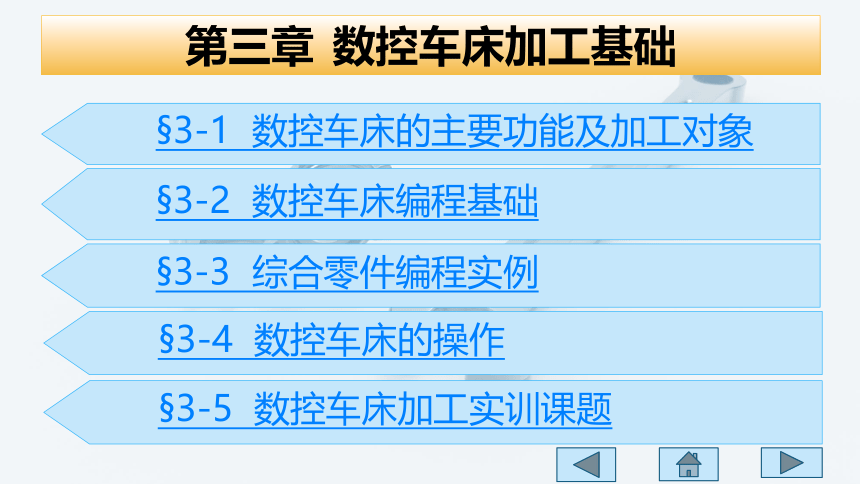

第三章 数控车床加工基础
§3-1 数控车床的主要功能及加工对象
§3-2 数控车床编程基础
§3-3 综合零件编程实例
§3-4 数控车床的操作
§3-5 数控车床加工实训课题
第三章 数控车床加工基础
§3-3 综合零件编程实例

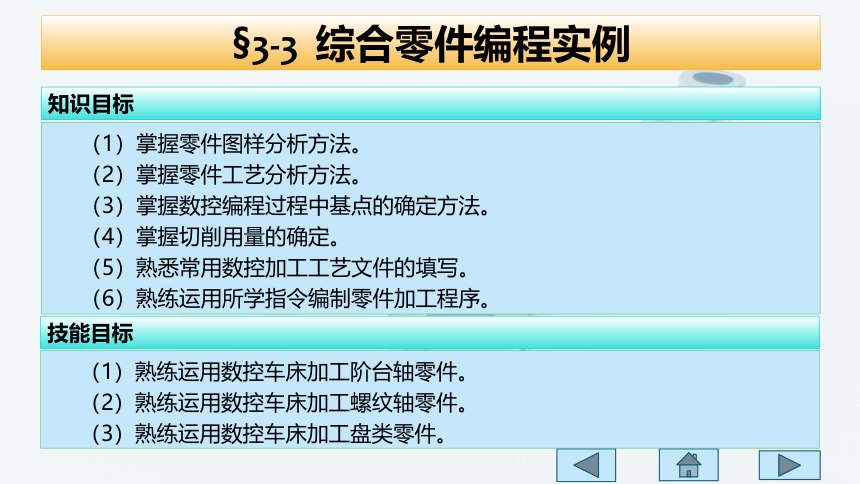

(1)掌握零件图样分析方法。
(2)掌握零件工艺分析方法。
(3)掌握数控编程过程中基点的确定方法。
(4)掌握切削用量的确定。
(5)熟悉常用数控加工工艺文件的填写。
(6)熟练运用所学指令编制零件加工程序。
知识目标
技能目标
(1)熟练运用数控车床加工阶台轴零件。
(2)熟练运用数控车床加工螺纹轴零件。
(3)熟练运用数控车床加工盘类零件。
§3-3 综合零件编程实例
(1)零件的图样分析。
(2)零件的工艺分析。
(3)确定切削用量。
(4)填写数控加工工艺文件。
(5)阶台轴、螺纹轴、盘类零件加工程序编制。

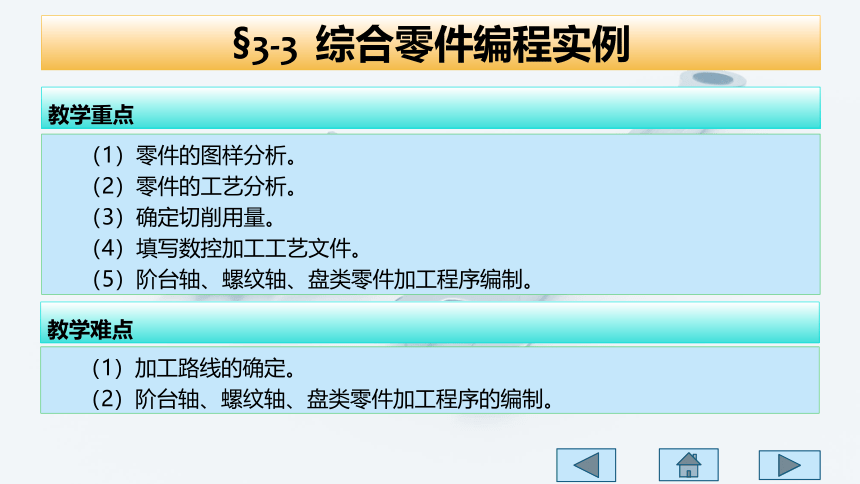

教学重点
教学难点
(1)加工路线的确定。
(2)阶台轴、螺纹轴、盘类零件加工程序的编制。
§3-3 综合零件编程实例

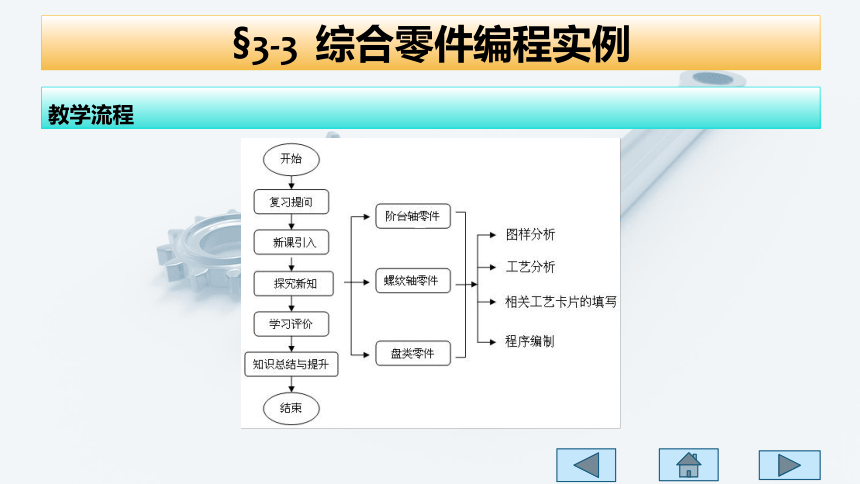

教学流程
§3-3 综合零件编程实例

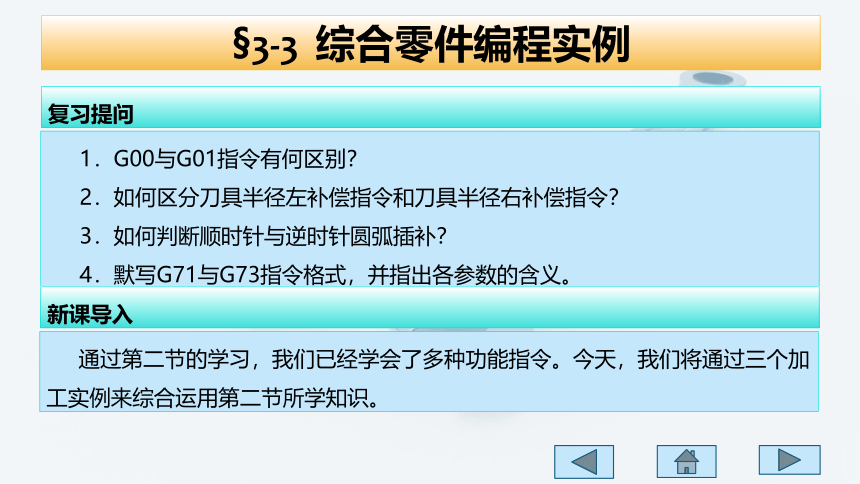

1.G00与G01指令有何区别?
2.如何区分刀具半径左补偿指令和刀具半径右补偿指令?
3.如何判断顺时针与逆时针圆弧插补?
4.默写G71与G73指令格式,并指出各参数的含义。
复习提问
通过第二节的学习,我们已经学会了多种功能指令。今天,我们将通过三个加工实例来综合运用第二节所学知识。
新课导入
§3-3 综合零件编程实例
一、台阶轴零件
探究新知

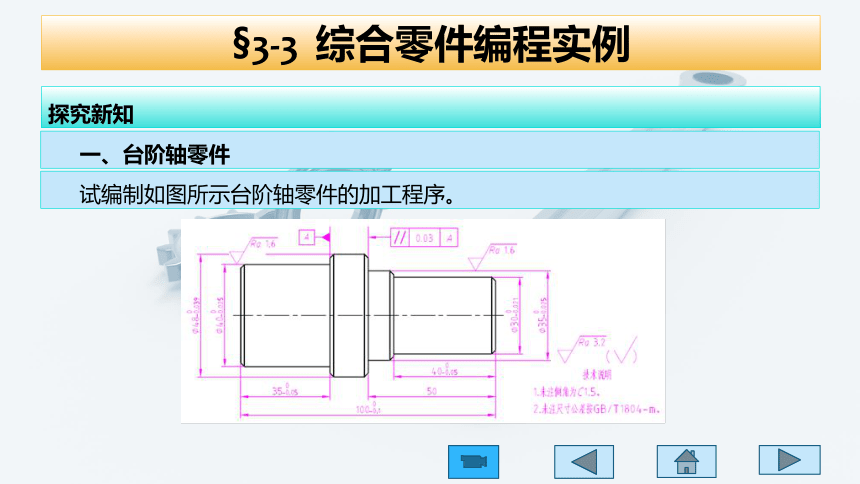

试编制如图所示台阶轴零件的加工程序。
§3-3 综合零件编程实例

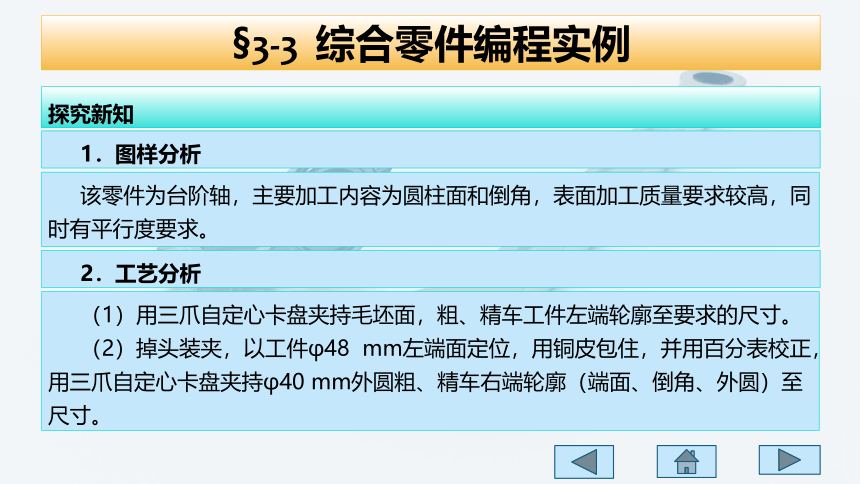

1.图样分析
探究新知
该零件为台阶轴,主要加工内容为圆柱面和倒角,表面加工质量要求较高,同时有平行度要求。
2.工艺分析
(1)用三爪自定心卡盘夹持毛坯面,粗、精车工件左端轮廓至要求的尺寸。
(2)掉头装夹,以工件φ48 mm左端面定位,用铜皮包住,并用百分表校正,用三爪自定心卡盘夹持φ40 mm外圆粗、精车右端轮廓(端面、倒角、外圆)至尺寸。
§3-3 综合零件编程实例
3.相关工艺卡片的填写
探究新知
(1)数控加工刀具卡
§3-3 综合零件编程实例
(2)数控加工工艺卡
探究新知
§3-3 综合零件编程实例
探究新知
4.程序编制
(1)编制左端轮廓加工程序
1)建立工件坐标系
2)基点的坐标值
3)参考程序
§3-3 综合零件编程实例
探究新知
(2)编制右端轮廓加工程序
1)设置工件坐标系
2)基点的坐标值
3)参考程序
§3-3 综合零件编程实例
二、螺纹轴零件
探究新知
分析如图所示螺纹轴零件加工工艺,试编制其加工程序。
§3-3 综合零件编程实例
1.图样分析
探究新知
该零件主要由外圆、圆弧、锥体、槽、螺纹等轮廓组成。表面质量为Ra1.6 μm,无几何公差要求。
2.工艺分析
(1)夹住毛坯外圆,伸出长度大于20mm,粗、精加工零件左端面及轮廓。
(2)掉头装夹,齐端面保证总长,钻中心孔。采用一夹一顶方式,粗、精车加工右端轮廓。
(3)用切槽刀加工螺纹退刀槽。
(4)加工M20×1.5螺纹。
§3-3 综合零件编程实例
3.相关工艺卡片的填写
探究新知
(1)数控加工刀具卡
§3-3 综合零件编程实例
探究新知
(2)数控加工工艺卡(表3-20)
§3-3 综合零件编程实例
探究新知
4.程序编制
(1)加工左端面及轮廓
1)建立工件坐标系
2)参考程序
§3-3 综合零件编程实例
探究新知
(2)加工右端面及轮廓
1)建立工件坐标系
2)右端基点的坐标值
3)参考程序
§3-3 综合零件编程实例
三、盘类零件
探究新知
分析如图所示盘类零件加工工艺,试编制其加工程序。
§3-3 综合零件编程实例
1.图样分析
探究新知
该盘类零件主要由孔、外圆与端面组成。有几何公差要求和表面质量要求。
2.工艺分析
(1)夹住毛坯外圆φ110 mm,伸出长度大于10mm,车平端面,粗加工右端外圆至φ61mm。
(2)掉头装夹φ61mm外圆,粗、精车端面,保证总长33mm,粗、精车外圆至尺寸。手动钻孔,粗、精镗内孔至尺寸。
(3)掉头装夹φ105 mm外圆(包铜皮),并用百分表找正,精车右端面及外圆,保证总长32 mm和20mm尺寸。
§3-3 综合零件编程实例
3.相关工艺卡片的填写
探究新知
(1)数控加工刀具卡
§3-3 综合零件编程实例
(2)数控加工工艺卡
探究新知
§3-3 综合零件编程实例
4.程序编制
探究新知
(1)粗加工右端面及轮廓
1)建立工件坐标系
2)编制加工程序
§3-3 综合零件编程实例
(2)粗、精加工左轮廓及内孔
探究新知
1)建立工件坐标系
2)编制加工程序
§3-3 综合零件编程实例
(3)精加工右端轮廓
探究新知
1)建立工件坐标系
2)编制加工程序
§3-3 综合零件编程实例
知识总结与提升
1.数控加工程序是在零件图样分析的基础上,根据具体工艺设计的结果,经过数值计算,按照数控系统的程序格式,通过指令代码的形式体现出来的。零件图样分析是数控加工的首项工作。
2.合理的加工顺序不仅有利于加工出符合图样要求的零件,而且能够使加工设备得到充分的应用。安排加工顺序时,除了应遵循“三先三后”的原则外,需要说明的是,对于尺寸精度要求较高的零件,一般采用同一加工表面按粗加工、半精加工、精加工的次序分开进行。
§3-3 综合零件编程实例
知识总结与提升
3.加工路线不仅是程序编制的依据,也是影响加工质量的重要因素之一。安排加工路线,除了尽可能遵循“切进切出”原则外,并不意味着刀具单纯沿工件轮廓走一遍,必须结合被加工轮廓的特定形状和加工要求,合理有效安排。
4.切削用量选择得合理与否,不仅影响切削加工效率和加工成本,更影响零件的加工质量。尤其是切削速度的合理选择,往往是决定加工质量的关键。切削速度应根据不同的加工阶段及使用的刀具材料选择。以普通高速钢刀具加工中碳钢材料零件为例,切削速度一般不要超过30m/min。而在精加工时,切削速度一般不超过10m/min。而硬质合金刀具在精加工中碳钢材料零件时,则可以选择70m/min以上的切削速度。
