项目0 项目知识储备
无线无形 信息随身
目录
无线网络基础
1
2
无线射频
3
WLAN频段与信道
4
WLAN相关标准
WLAN关键技术
5
6
WLAN组网设备
7
WLAN拓扑结构
06
WLAN组网设备
1

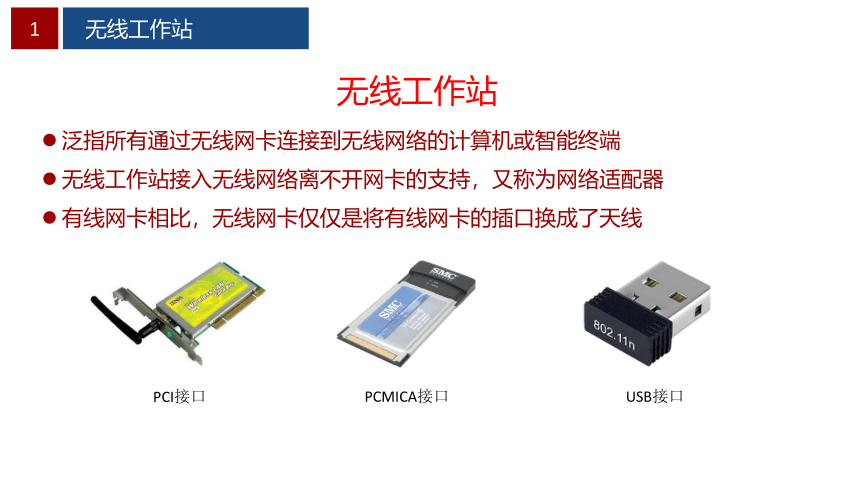

无线工作站
无线工作站
泛指所有通过无线网卡连接到无线网络的计算机或智能终端
无线工作站接入无线网络离不开网卡的支持，又称为网络适配器
有线网卡相比，无线网卡仅仅是将有线网卡的插口换成了天线
PCI接口
PCMICA接口
USB接口
2
无线接入点
无线接入点

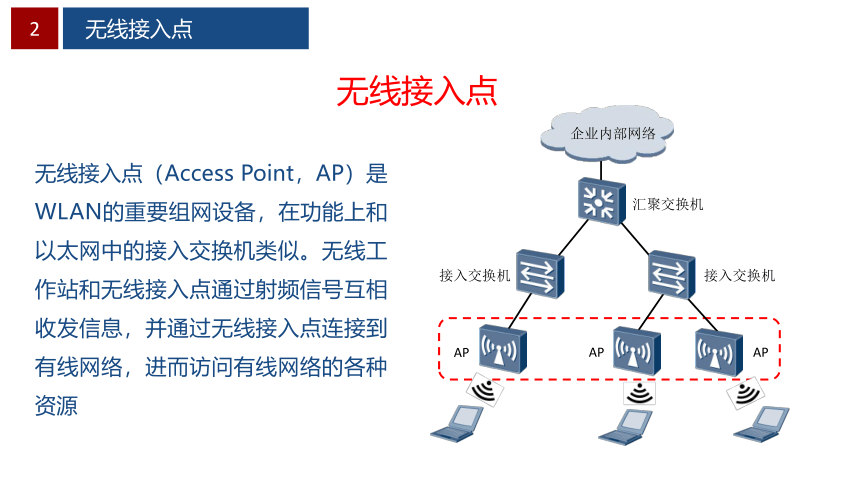

无线接入点（Access Point，AP）是WLAN的重要组网设备，在功能上和以太网中的接入交换机类似。无线工作站和无线接入点通过射频信号互相收发信息，并通过无线接入点连接到有线网络，进而访问有线网络的各种资源
AP
汇聚交换机
接入交换机
企业内部网络
接入交换机
AP
AP
2
无线接入点
无线路由器和无线AP
根据产品类型可将AP分为无线路由器和无线AP
无线路由器（Wireless Router）是一个具有无线信号收发功能的转发器，将宽带信号通过天线转发给附近的无线工作站，如笔记本电脑、智能手机等
无线AP相当于一台无线接入交换机，将无线工作站接入有线网络，是无线网络和有线网络之间沟通的桥梁
无线路由器
无线AP
2
无线接入点
胖AP
根据组网功能分类，可将AP分为“胖”AP（FAT AP）和“瘦”AP（FIT AP）
胖AP除了具有基本的射频信号接入功能，还具有IP地址分配、DHCP服务、安全管理、QoS、接入控制和负载均衡等网络管理功能。每增加一台胖AP，就要进行复杂的网络配置。因此，在大规模无线组网时，胖AP的扩展性较差，管理维护成本较高
2
无线接入点
瘦AP
瘦AP可以形象地理解为胖AP的“瘦身”，即仅保留射频信号接入功能，实现无线和有线信号的转换，而将众多网络管理剥离出来，交由无线控制器完成
与胖AP相比，瘦AP安装更简单，管理也非常容易。所有的网络配置在无线控制器上进行，瘦AP可以做到零配置启动
2
无线接入点
室内放装AP
根据安装方式分类，可将AP分为室内放装AP、室外放装AP和室分AP
室内放装型AP直接安装在室内，实现室内的无线信号覆盖，因此也称为“放装”
室内放装AP可根据不同办公环境，灵活实施组网，适应用于建筑面积相对较小、用户相对集中的场合，如：办公室、小型会议室、酒吧、休闲中心等场景
2
无线接入点
室外放装AP
室外放装AP多应用在室外大型无线网络场景的覆盖。在针对室外大范围的用户进行无线覆盖时，接入点多，用户量大，且用户分布较为集中的场合下，如体育场、大型会展中心等，宜选用室外放装AP组建WLAN网
2
无线接入点
室分AP
室分AP也叫室内分布型AP，该种类型的AP产品利用室分系统延伸的天线覆盖。室分AP通过室内天线，进行室内的无线覆盖。通俗地讲就是，室分AP把天线延伸到各个房间，而不需要在每个房间都部署一台AP
3
无线控制器
无线控制器
在大规模无线园区网组网中，无线控制器AC是WLAN组网核心，负责管理WLAN网络中所有瘦AP，实现无线局域网的集中控制功能。包括：自动发现AP 、AP状态查看、AP统一配置，修改AP配置以及实现AP接入安全控制等
4
天线
天线
无线设备使用天线发射和接收射频信号。发送端发射的射频信号通过馈线输送到天线，由天线以电磁波的形式辐射出去。接收天线接收到电磁波后，再通过馈线输送至接收端
