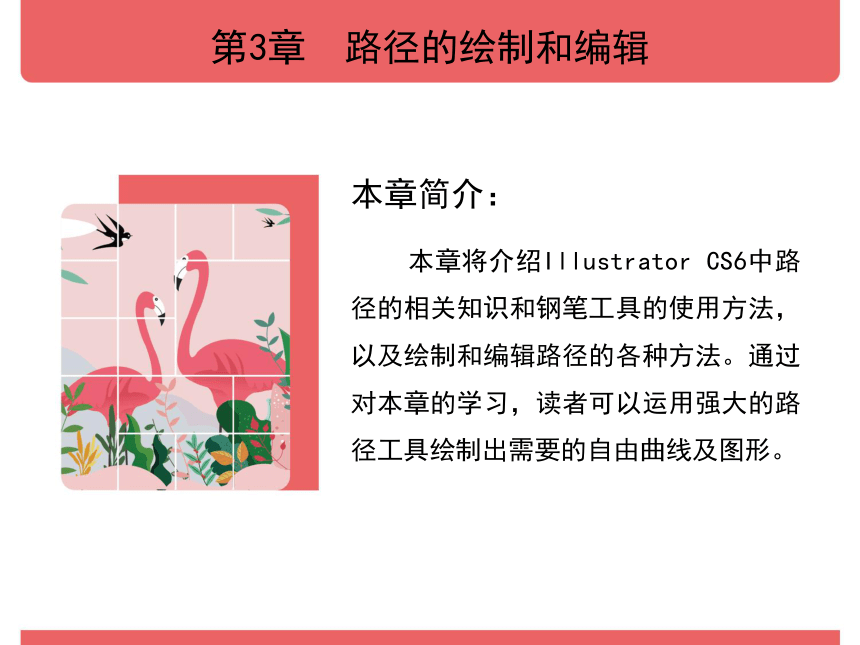

本章简介：
本章将介绍Illustrator CS6中路径的相关知识和钢笔工具的使用方法，以及绘制和编辑路径的各种方法。通过对本章的学习，读者可以运用强大的路径工具绘制出需要的自由曲线及图形。
第3章　路径的绘制和编辑

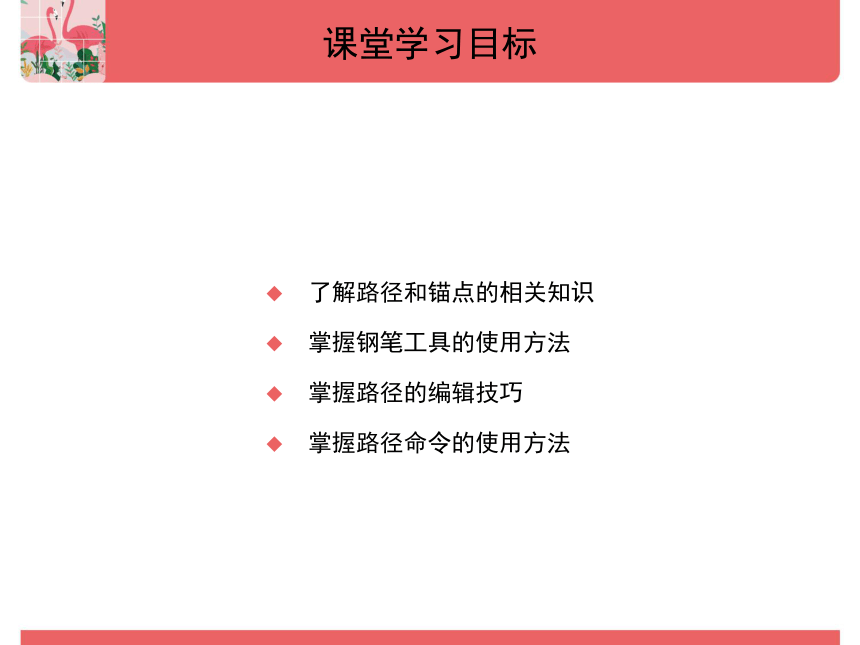

课堂学习目标
了解路径和锚点的相关知识
掌握钢笔工具的使用方法
掌握路径的编辑技巧
掌握路径命令的使用方法

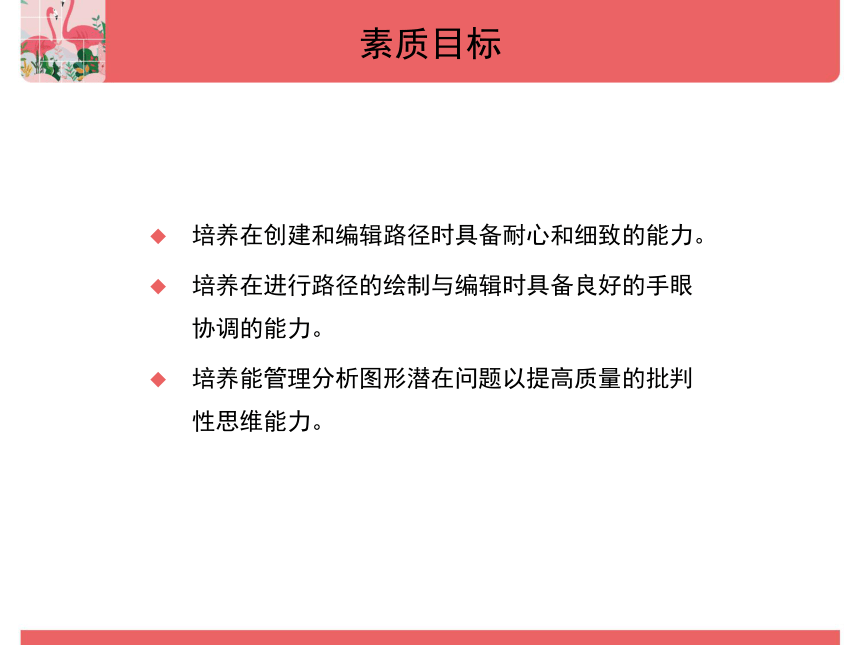

素质目标
培养在创建和编辑路径时具备耐心和细致的能力。
培养在进行路径的绘制与编辑时具备良好的手眼协调的能力。
培养能管理分析图形潜在问题以提高质量的批判性思维能力。

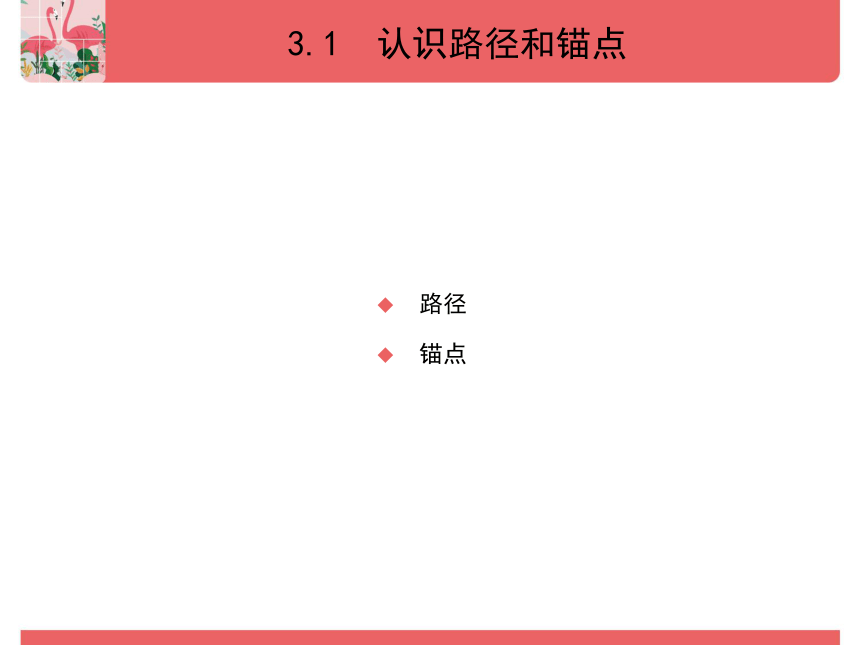

3.1　认识路径和锚点
路径
锚点

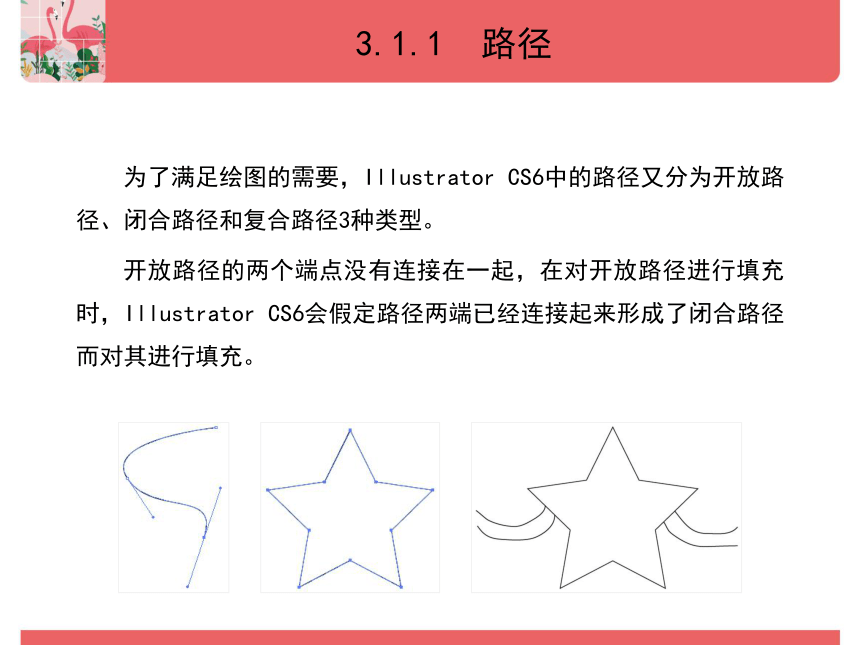

3.1.1　路径
为了满足绘图的需要，Illustrator CS6中的路径又分为开放路径、闭合路径和复合路径3种类型。
开放路径的两个端点没有连接在一起，在对开放路径进行填充时，Illustrator CS6会假定路径两端已经连接起来形成了闭合路径而对其进行填充。

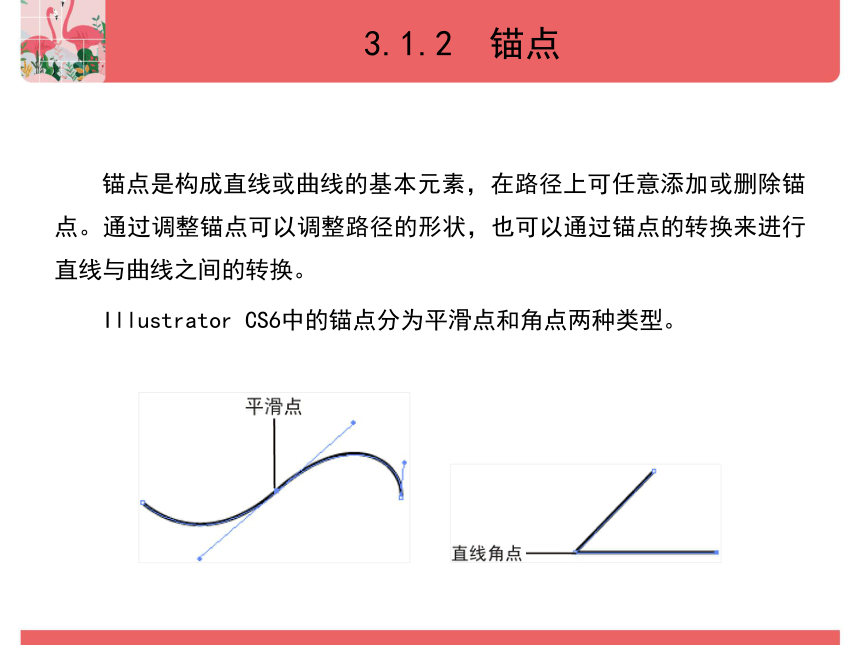

3.1.2　锚点
锚点是构成直线或曲线的基本元素，在路径上可任意添加或删除锚点。通过调整锚点可以调整路径的形状，也可以通过锚点的转换来进行直线与曲线之间的转换。
Illustrator CS6中的锚点分为平滑点和角点两种类型。

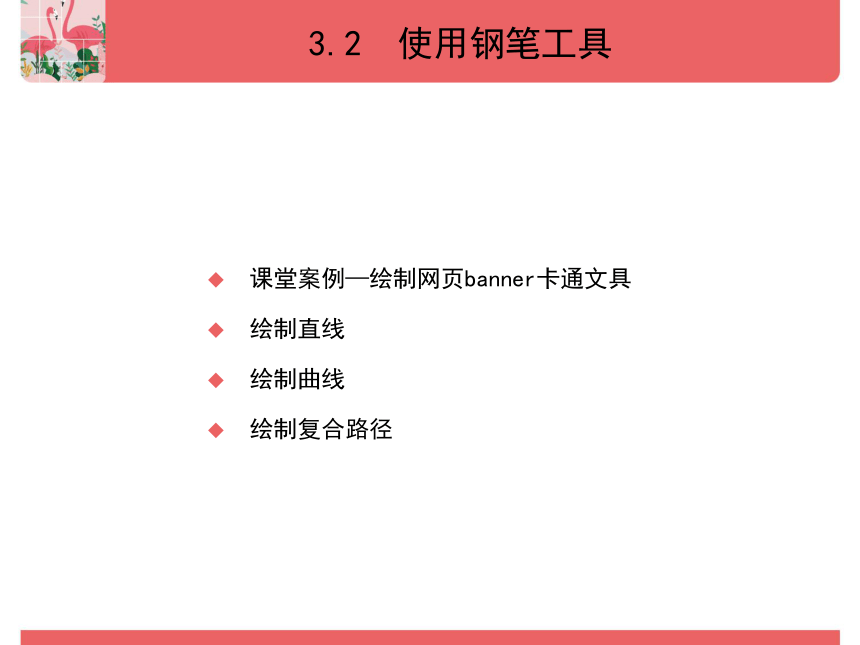

3.2　使用钢笔工具
课堂案例—绘制网页banner卡通文具
绘制直线
绘制曲线
绘制复合路径

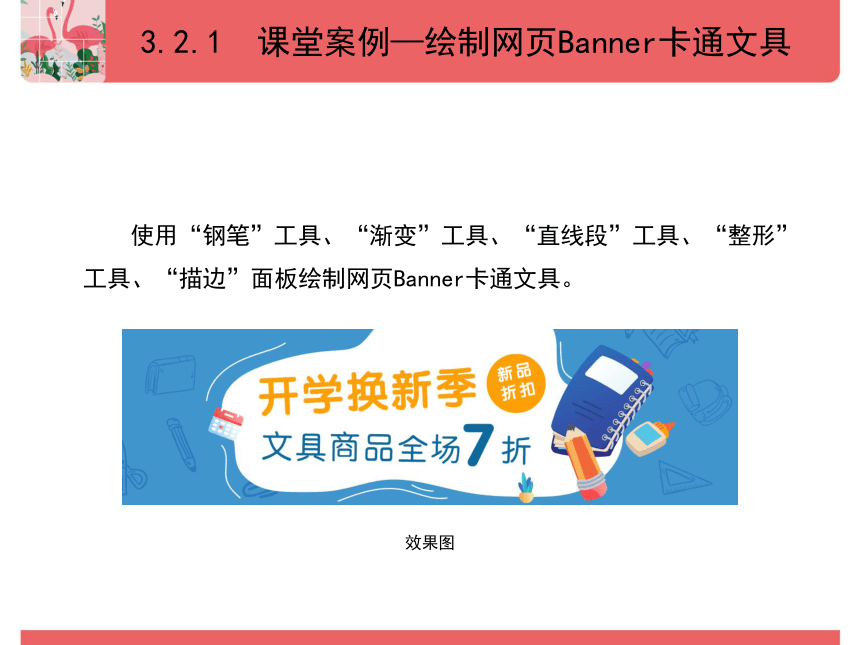

3.2.1　课堂案例—绘制网页Banner卡通文具
使用“钢笔”工具、“渐变”工具、“直线段”工具、“整形”工具、“描边”面板绘制网页Banner卡通文具。
效果图

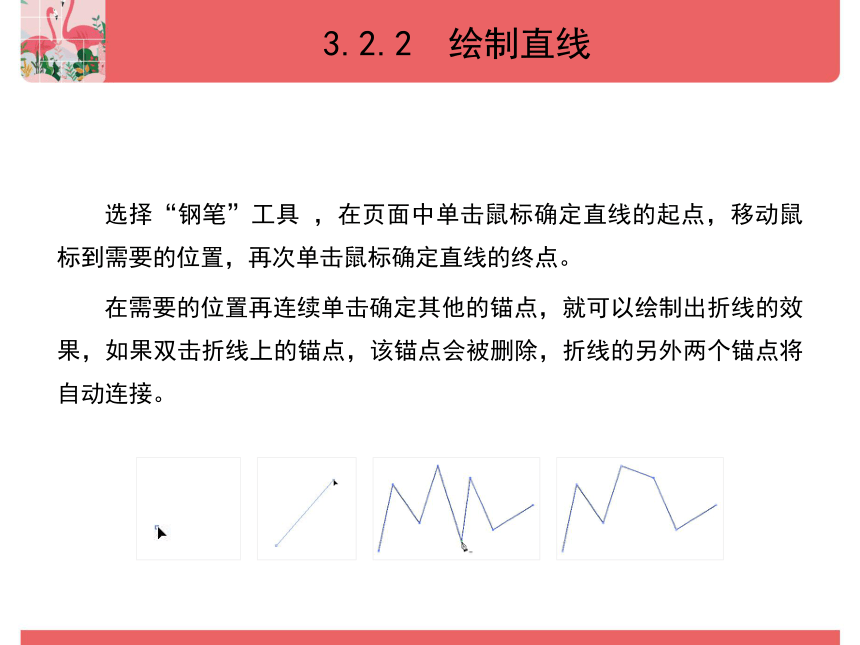

3.2.2　绘制直线
选择“钢笔”工具 ，在页面中单击鼠标确定直线的起点，移动鼠标到需要的位置，再次单击鼠标确定直线的终点。
在需要的位置再连续单击确定其他的锚点，就可以绘制出折线的效果，如果双击折线上的锚点，该锚点会被删除，折线的另外两个锚点将自动连接。

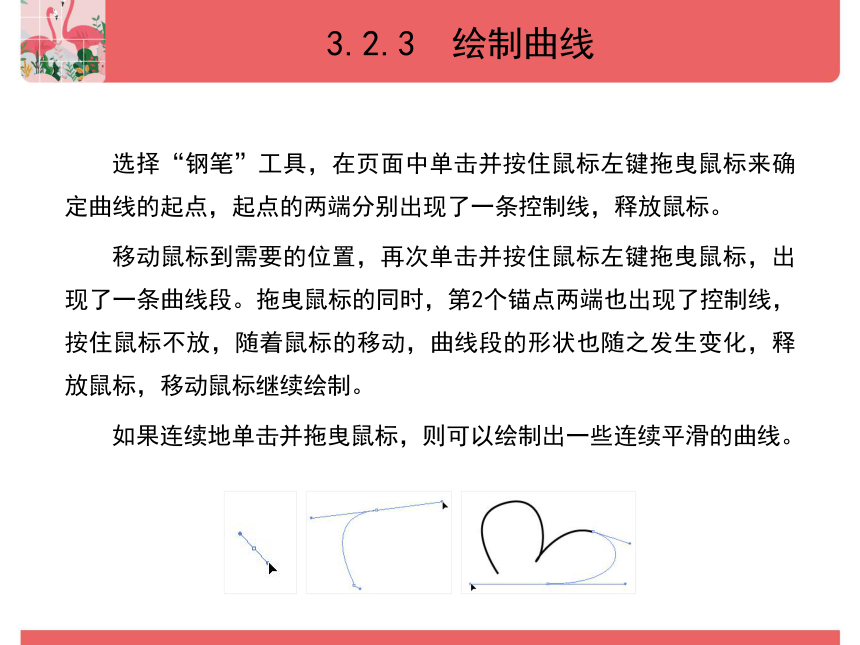

3.2.3　绘制曲线
选择“钢笔”工具，在页面中单击并按住鼠标左键拖曳鼠标来确定曲线的起点，起点的两端分别出现了一条控制线，释放鼠标。
移动鼠标到需要的位置，再次单击并按住鼠标左键拖曳鼠标，出现了一条曲线段。拖曳鼠标的同时，第2个锚点两端也出现了控制线，按住鼠标不放，随着鼠标的移动，曲线段的形状也随之发生变化，释放鼠标，移动鼠标继续绘制。
如果连续地单击并拖曳鼠标，则可以绘制出一些连续平滑的曲线。

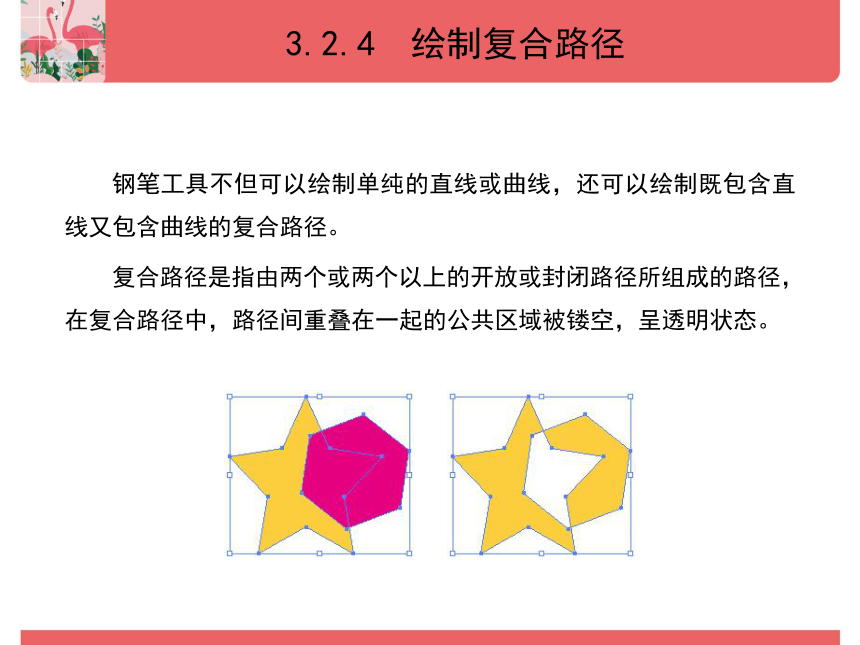

3.2.4　绘制复合路径
钢笔工具不但可以绘制单纯的直线或曲线，还可以绘制既包含直线又包含曲线的复合路径。
复合路径是指由两个或两个以上的开放或封闭路径所组成的路径，在复合路径中，路径间重叠在一起的公共区域被镂空，呈透明状态。

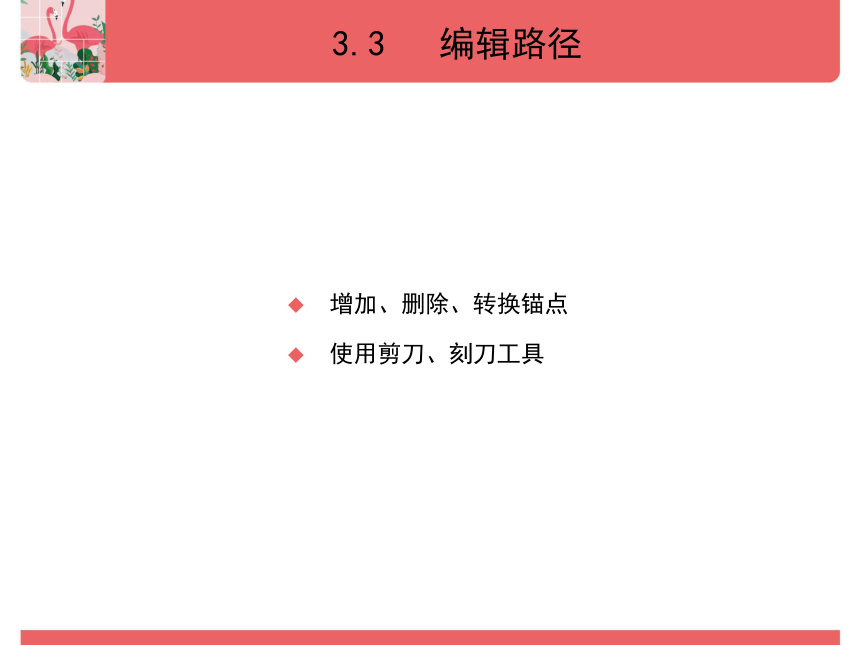

3.3　 编辑路径
增加、删除、转换锚点
使用剪刀、刻刀工具
3.3.1　增加、删除、转换锚点
1. 添加锚点
绘制一段路径。选择“添加锚点”工具，在路径上面的任意位置单击，路径上就会增加一个新的锚点。
3.3.1　增加、删除、转换锚点
2. 删除锚点
绘制一段路径。选择“删除锚点”工具，在路径上面的任意一个锚点上单击，该锚点就会被删除。
3.3.1　增加、删除、转换锚点
3. 转换锚点
绘制一段闭合的圆形路径。选择“转换锚点”工具，单击路径上的锚点，锚点就会被转换。拖曳锚点可以编辑路径的形状。
3.3.2　 使用剪刀、刻刀工具
1. 剪刀工具
绘制一段路径。选择“剪刀”工具，单击路径上任意一点，路径就会从单击的地方被剪切为两条路径。按键盘上“方向”键中的“向下”键，移动剪切的锚点，即可看到剪切后的效果。
3.3.2　 使用剪刀、刻刀工具
2. 刻刀工具
绘制一段闭合路径。选择“刻刀”工具，在需要的位置单击并按住鼠标左键从路径的上方至下方拖曳出一条线，释放鼠标左键，闭合路径被裁切为两个闭合路径。选中路径的右半部，按键盘上“方向”键中的“向右”键，移动路径。可以看见路径被裁切为两部分。
3.4　使用路径命令
课堂案例——绘制播放图标
使用“连接”命令
使用“平均”命令
使用“轮廓化描边”命令
使用“偏移路径”命令
使用“反转路径方向”命令
使用“简化”命令
使用“添加锚点”命令
使用“分割下方对象”命令
使用“分割为网格”命令
使用“清理”命令
3.4.1　课堂案例—绘制播放图标
使用“椭圆”工具、“缩放”命令、“偏移路径”命令、“多边形”工具和“变换”面板绘制播放图标。
效果图
3.4.2　使用“连接”命令
“连接”命令可以将开放路径的两个端点用一条直线段连接起来，从而形成新的路径。如果连接的两个端点在同一条路径上，将形成一条新的闭合路径；如果连接的两个端点在不同的开放路径上，将形成一条新的开放路径。
3.4.3　使用“平均”命令
“平均”命令可以将路径上的所有点按一定的方式平均分布，应用该命令可以制作对称的图案。
3.4.4　使用“轮廓化描边”命令
“轮廓化描边”命令可以在已有的描边两侧创建新的路径，可以理解为新路径由两条路径组成，这两条路径分别是原来对象描边的两条边缘，不论对开放路径还是对闭合路径，使用“轮廓化描边”命令，得到的都将是闭合路径。
3.4.5　使用“偏移路径”命令
“偏移路径”命令可以围绕着已有路径的外部或内部勾画一条新的路径，新路径与原路径之间偏移的距离可以按需要设置。
3.4.6　使用“简化”命令
“简化”命令可以在尽量不改变图形原始形状的基础上通过删去多余的锚点来简化路径，为修改和编辑路径提供了方便。
3.4.7　使用“添加锚点”命令
“添加锚点”命令可以给选定的路径增加锚点，执行一次该命令可以在两个相邻的锚点中间添加一个锚点，重复该命令，可以添加更多的锚点。
3.4.8　 使用“分割下方对象”命令
“分割下方对象”命令可以使用已有的路径切割位于它下方的封闭路径。
3.4.9　使用“分割为网络”命令
选择一个对象，选择“对象 > 路径 > 分割为网格”命令，弹出“分割为网格”对话框，在对话框的“行”选项组中，“数量”选项可以设置对象的行数，“列”选项组中，“数量”选项可以设置对象的列数，单击“确定”按钮。
3.4.10　使用“清理”命令
“清理”命令可以为当前的文档删除3种多余的对象：游离点、未上色对象和空文本路径。
选择“对象 > 路径 > 清理”命令，弹出“清理”对话框，在对话框中，勾选“游离点”复选项，可以删除所有的游离点。游离点是一些可以有路径属性但不能打印的点，使用钢笔工具有时会导致游离点的产生。勾选“未上色对象”复选项，可以删除所有没有填充色和笔画色的对象，但不能删除蒙版对象。勾选“空文本路径”复选项，可以删除所有没有字符的文本路径。设置完成后，单击“确定”按钮。系统将会自动清理当前文档，如果文档中没有上述类型的对象，就会弹出一个提示对话框，提示当前文档无需清理。
课堂练习—绘制可口冰淇淋插图
使用“椭圆”工具、“路径查找器”命令和“钢笔”工具绘制冰淇淋球；使用“矩形”工具、“变换”面板、“镜像”工具、“直接选择”工具和“直线段”工具绘制冰淇淋筒。
效果图
课后习题—绘制标靶图标
使用“钢笔”工具绘制路径，使用“椭圆”工具绘制标靶，使用“渐变”工具填充图形。
效果图
