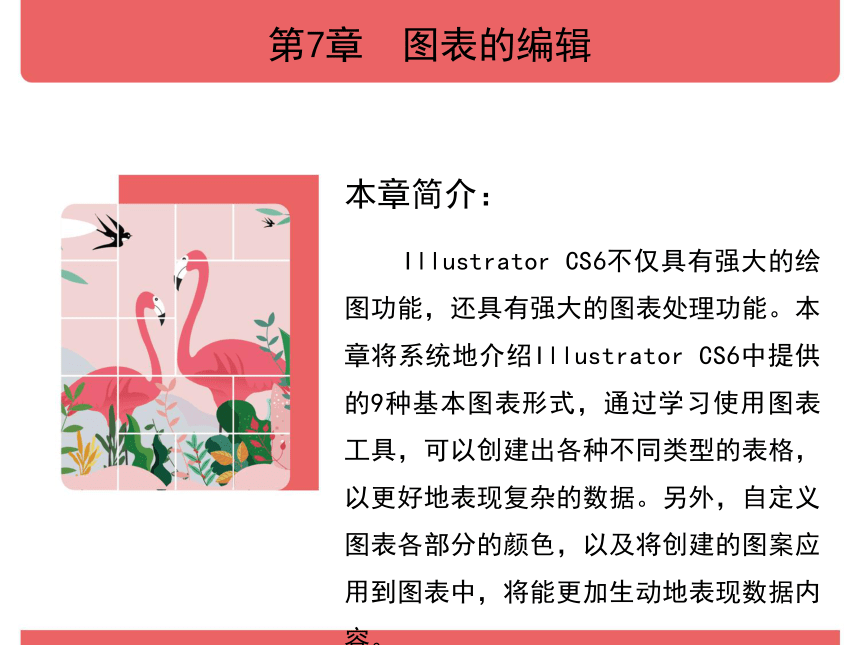

本章简介：
Illustrator CS6不仅具有强大的绘图功能，还具有强大的图表处理功能。本章将系统地介绍Illustrator CS6中提供的9种基本图表形式，通过学习使用图表工具，可以创建出各种不同类型的表格，以更好地表现复杂的数据。另外，自定义图表各部分的颜色，以及将创建的图案应用到图表中，将能更加生动地表现数据内容。
第7章　图表的编辑

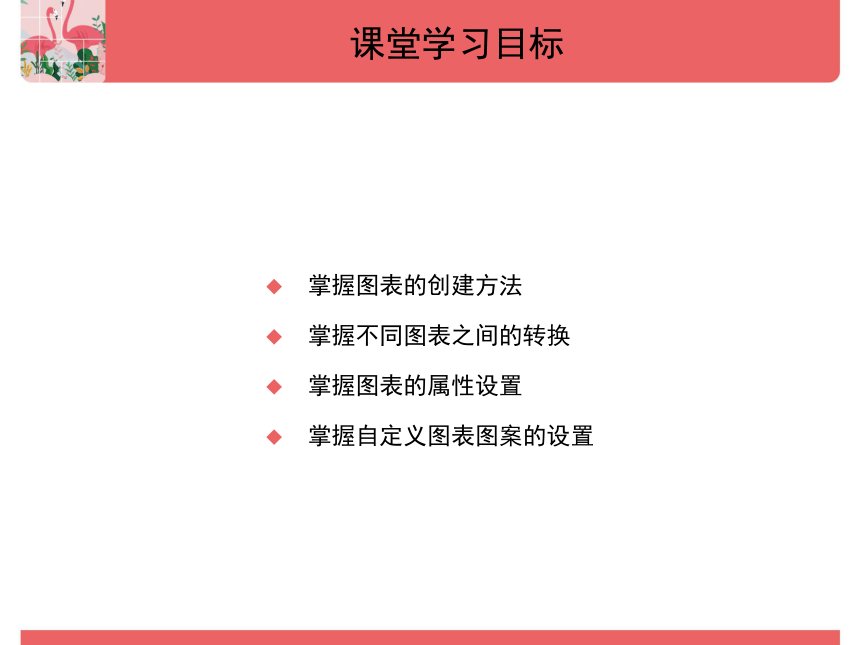

课堂学习目标
掌握图表的创建方法
掌握不同图表之间的转换
掌握图表的属性设置
掌握自定义图表图案的设置

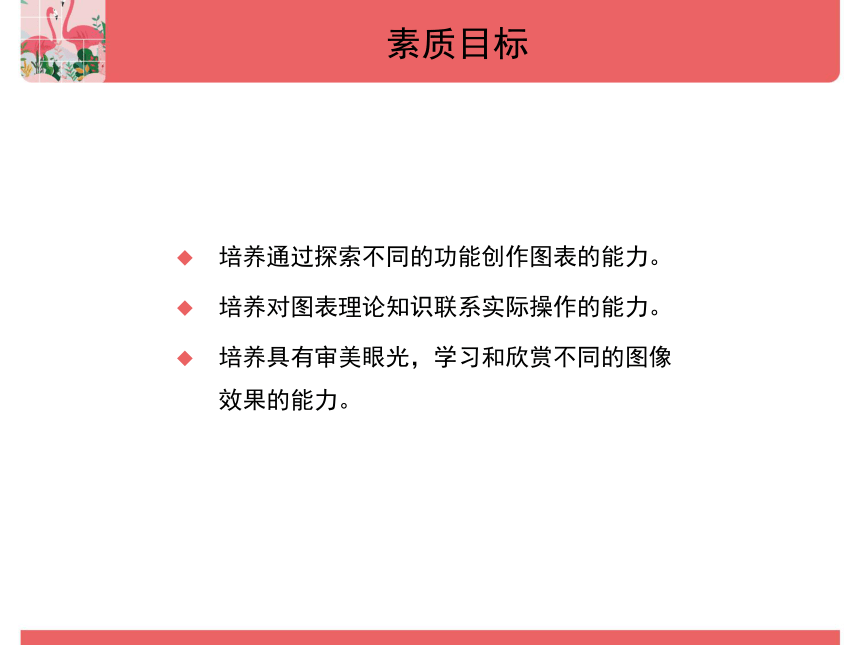

素质目标
培养通过探索不同的功能创作图表的能力。
培养对图表理论知识联系实际操作的能力。
培养具有审美眼光，学习和欣赏不同的图像效果的能力。

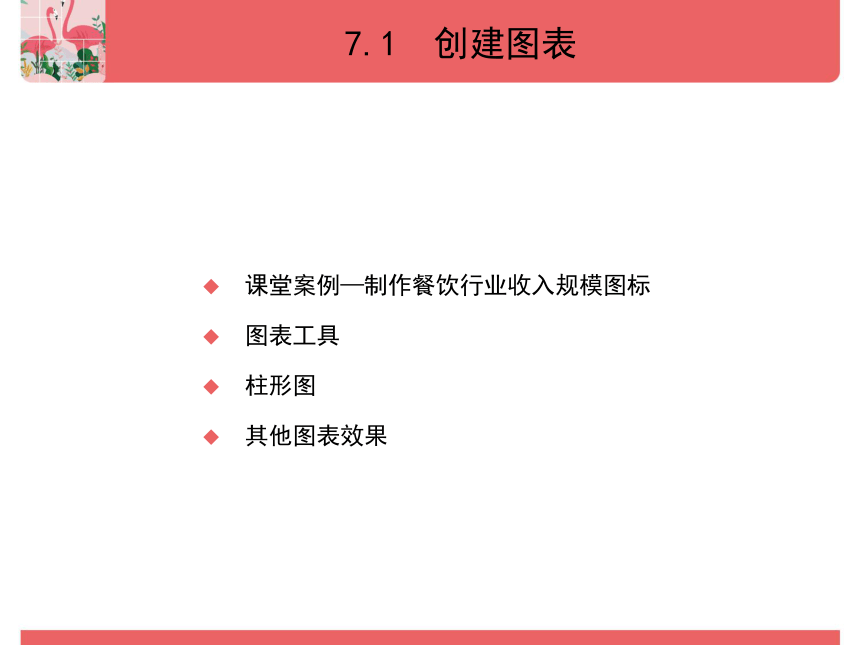

7.1　创建图表
课堂案例—制作餐饮行业收入规模图标
图表工具
柱形图
其他图表效果
7.1.1　课堂案例—制作餐饮行业收入规模图标
使用“矩形”工具、“椭圆”工具、“剪切蒙版”命令制作图表底图，使用“柱形图”工具、“图表类型”对话框和“文字”工具制作柱形图表，使用“文字”工具、“字符”面板添加文字信息。
效果图

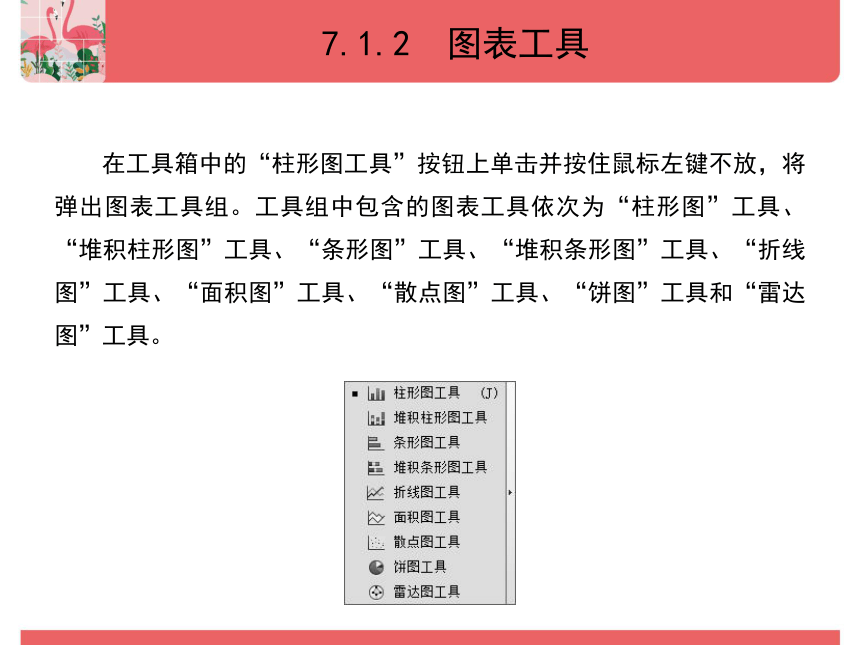

7.1.2　图表工具
在工具箱中的“柱形图工具”按钮上单击并按住鼠标左键不放，将弹出图表工具组。工具组中包含的图表工具依次为“柱形图”工具、“堆积柱形图”工具、“条形图”工具、“堆积条形图”工具、“折线图”工具、“面积图”工具、“散点图”工具、“饼图”工具和“雷达图”工具。
7.1.3　柱形图
柱形图是较为常用的一种图表类型，它使用一些竖排的、高度可变的矩形柱来表示各种数据，矩形的高度与数据大小成正比。
7.1.4　其他图表效果

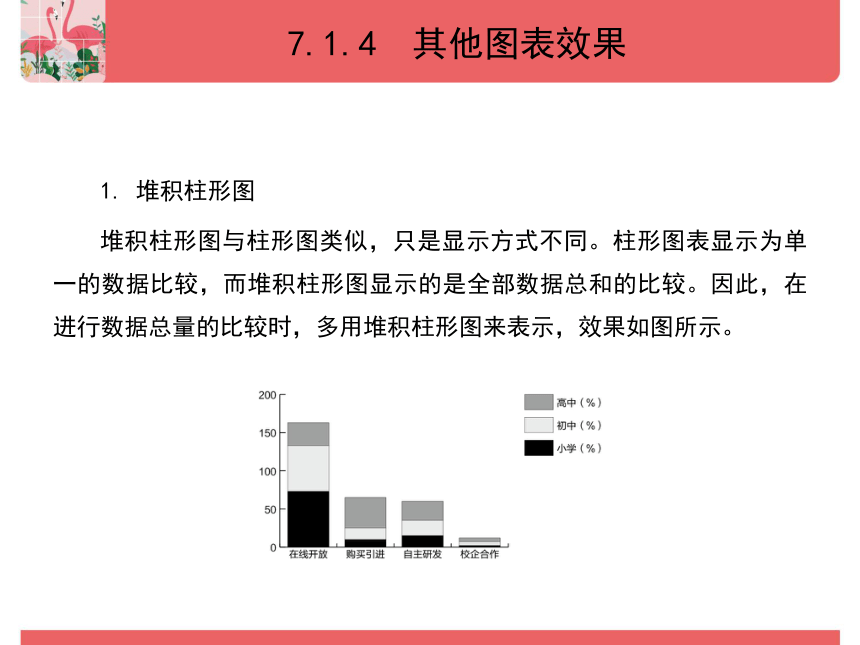

1. 堆积柱形图
堆积柱形图与柱形图类似，只是显示方式不同。柱形图表显示为单一的数据比较，而堆积柱形图显示的是全部数据总和的比较。因此，在进行数据总量的比较时，多用堆积柱形图来表示，效果如图所示。
7.1.4　其他图表效果

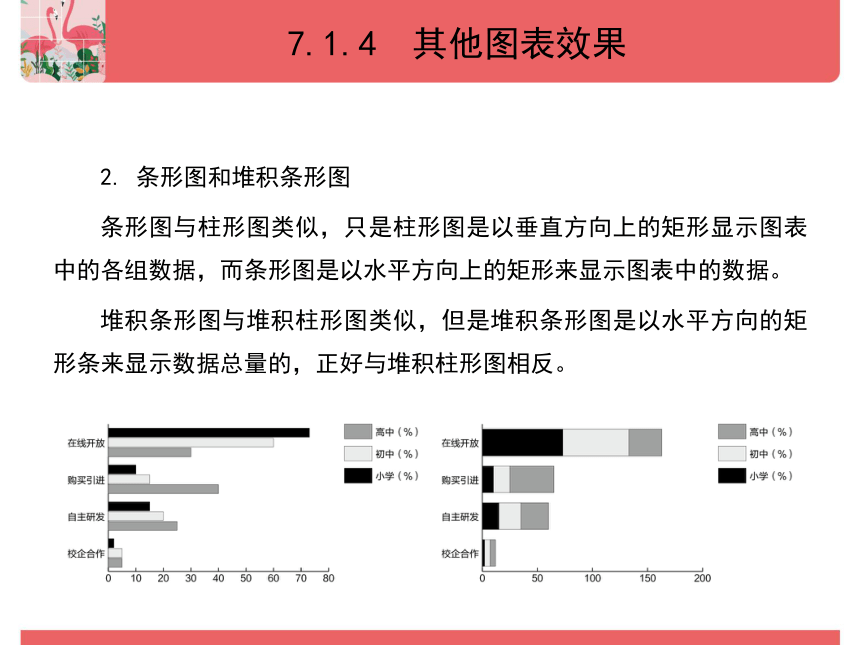

2. 条形图和堆积条形图
条形图与柱形图类似，只是柱形图是以垂直方向上的矩形显示图表中的各组数据，而条形图是以水平方向上的矩形来显示图表中的数据。
堆积条形图与堆积柱形图类似，但是堆积条形图是以水平方向的矩形条来显示数据总量的，正好与堆积柱形图相反。
7.1.4　其他图表效果
3. 折线图
折线图可以显示出某种事物随时间变化的发展趋势，很明显地表现出数据的变化走向。折线图也是一种比较常见的图表，给人以直接明了的视觉效果。
7.1.4　其他图表效果
4. 面积图
面积图可以用来表示一组或多组数据。通过不同折线连接图表中的点，形成面积区域，并且折线内部可填充为不同的颜色。面积图表其实与折线图表类似，是一个填充了颜色的线段图表，效果如图所示。
7.1.4　其他图表效果
5. 散点图
散点图是一种比较特殊的数据图表。散点图的横坐标和纵坐标都是数据坐标，两组数据的交叉点形成了坐标点。因此，它的数据点由横坐标和纵坐标确定。图表中的数据点位置所创建的线能贯穿自身却无具体方向。散点图不适合用于太复杂的内容，它只适合显示图例的说明。
7.1.4　其他图表效果
6. 饼图
饼图适用于一个整体中各组成部分的比较。该类图表应用的范围比较广。饼图的数据整体显示为一个圆，每组数据按照其在整体中所占的比例，以不同颜色的扇形区域显示出来。但是它不能准确地显示出各部分的具体数值。
7.1.4　其他图表效果
7. 雷达图
雷达图是一种较为特殊的图表类型，它以一种环形的形式对图表中的各组数据进行比较，形成比较明显的数据对比。适用于多项指标的全面分析。
7.2　设置图表
设置“图表数据”对话框
设置坐标轴
7.2.1　设置“图表数据”对话框
选取图表，单击鼠标右键，在弹出的菜单中选择“数据”命令，或直接选择“对象 > 图表 > 数据”命令，弹出“图表数据”对话框。在对话框中可以进行数据的修改。
7.2.2　设置坐标轴
在“图表类型”对话框左上方选项的下拉列表中选择“数值轴”选项，转换为相应的对话框。
7.3　自定义图表
课堂案例—制作新汉服消费统计图表
自定义图表图案
应用图表图案
7.3.1　课堂案例—制作新汉服消费统计图表
使用“条形图”工具建立条形图表，使用“设计”命令定义图案，使用“柱形图”命令制作图案图表，使用“钢笔”工具、“直接选择”工具和“编组选择”工具编辑卡通图案，使用“文字”工具、“字符”面板添加标题及统计信息。
效果图
7.3.2　自定义图表图案
在页面中绘制图形，选中图形，选择“对象 > 图表 > 设计”命令，弹出“图表设计”对话框。单击“新建设计”按钮，在预览框中将会显示所绘制的图形，对话框中的“删除设计”按钮、“粘贴设计”按钮和“选择未使用的设计”按钮将被激活。
7.3.3　应用图表图案
用户可以将自定义的图案应用到图表中。选择要应用图案的图表，再选择“对象 > 图表 > 柱形图”命令，弹出“图表列”对话框。
课堂练习—制作微度假旅游年龄分布图表
使用“文字”工具、“字符”面板添加标题及介绍文字，使用“矩形”工具、“变换”面板和“直排文字”工具制作分布模块，使用“饼图”工具建立饼图。
效果图
课后习题—制作获得运动指导方式图表
使用“柱形图”工具建立柱形图表，使用“设计”命令定义图案，使用“柱形图”命令制作图案图表。
效果图
