项目7 校园WLAN规划
无线无形 信息随身
无线局域网技术与实践项目教程（中职）

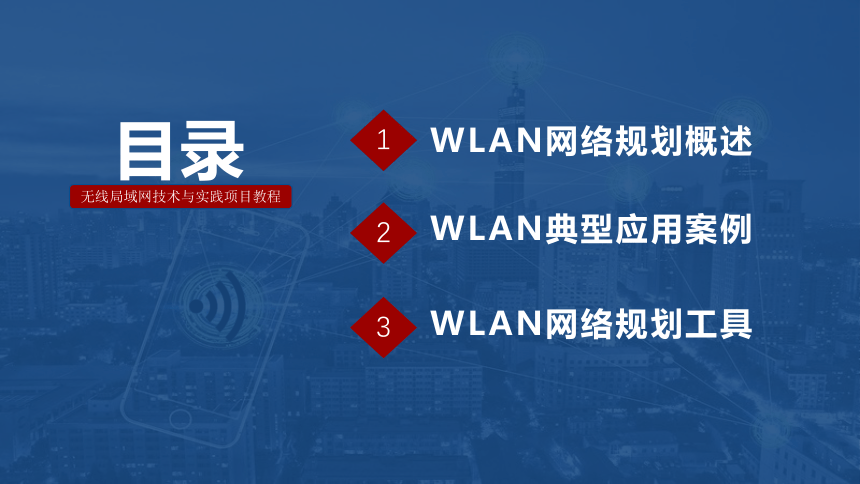

目录
WLAN网络规划概述
1
2
WLAN典型应用案例
3
WLAN网络规划工具
无线局域网技术与实践项目教程
01
WLAN网络规划概述
1
WLAN典型应用场景

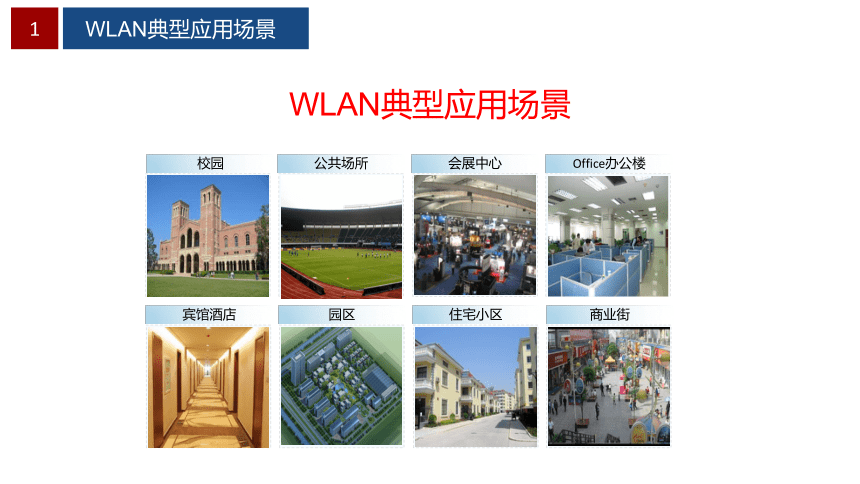

WLAN典型应用场景
校园
公共场所
会展中心
Office办公楼
宾馆酒店
园区
住宅小区
商业街
1
WLAN典型应用场景

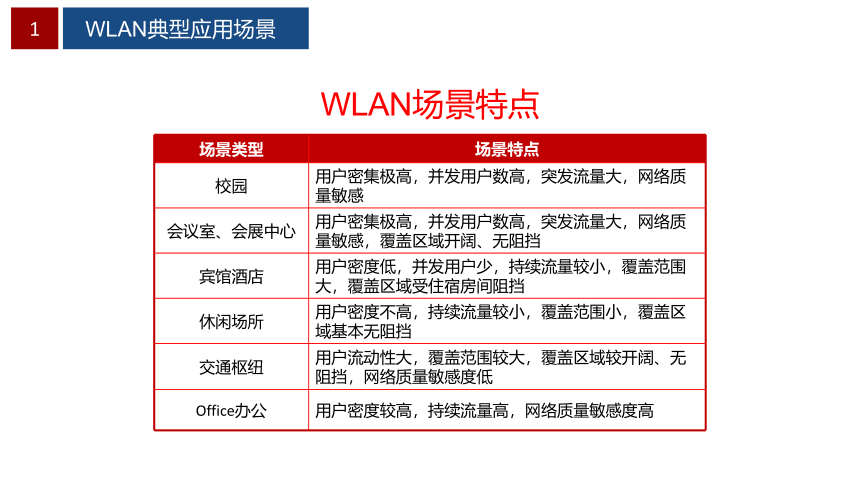

WLAN场景特点
场景类型 场景特点
校园 用户密集极高，并发用户数高，突发流量大，网络质量敏感
会议室、会展中心 用户密集极高，并发用户数高，突发流量大，网络质量敏感，覆盖区域开阔、无阻挡
宾馆酒店 用户密度低，并发用户少，持续流量较小，覆盖范围大，覆盖区域受住宿房间阻挡
休闲场所 用户密度不高，持续流量较小，覆盖范围小，覆盖区域基本无阻挡
交通枢纽 用户流动性大，覆盖范围较大，覆盖区域较开阔、无阻挡，网络质量敏感度低
Office办公 用户密度较高，持续流量高，网络质量敏感度高
2
WLAN网络规划概述
覆盖方式
容量规划
频率规划
链路预算
设备配置与组网
配电模式
工程施工
工程验收

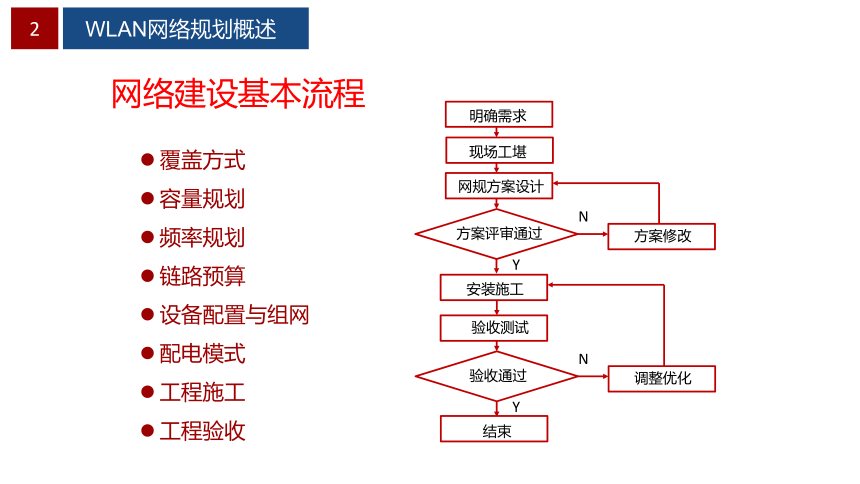

网络建设基本流程
明确需求
现场工堪
网规方案设计
方案评审通过
方案修改
安装施工
验收测试
验收通过
调整优化
结束
N
N
Y
Y
3
需求收集

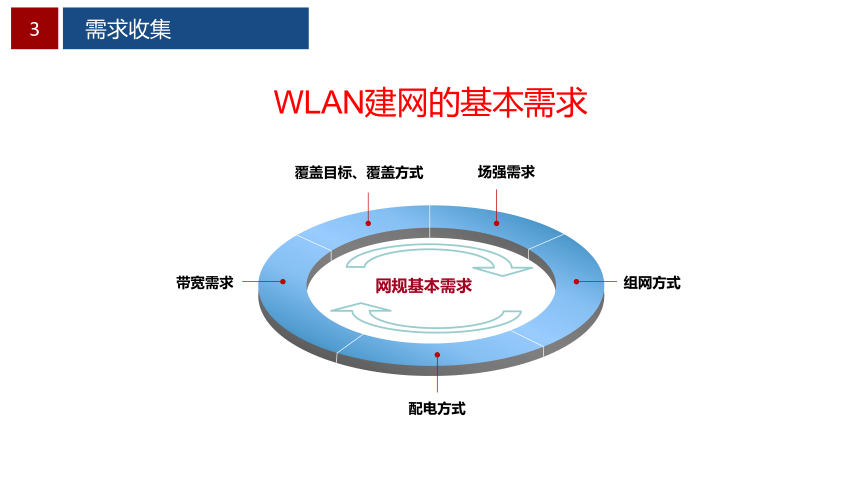

WLAN建网的基本需求
覆盖目标、覆盖方式
场强需求
组网方式
配电方式
带宽需求
网规基本需求
4
无线地墈

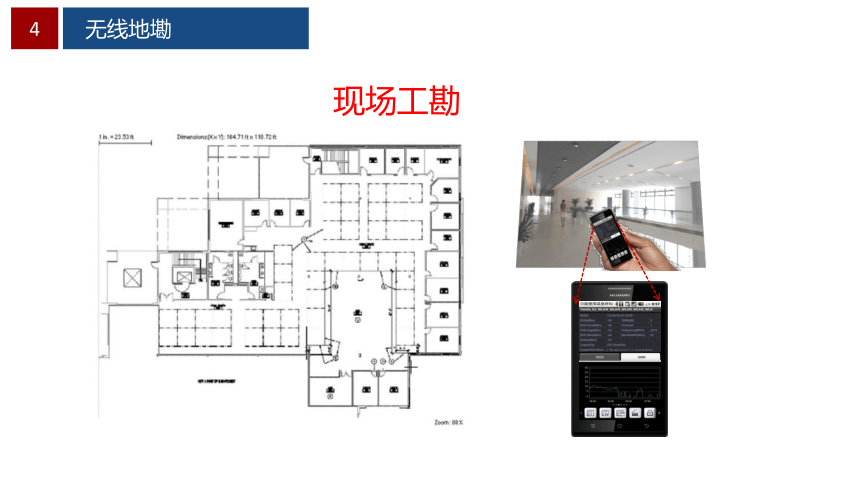

现场工勘
4

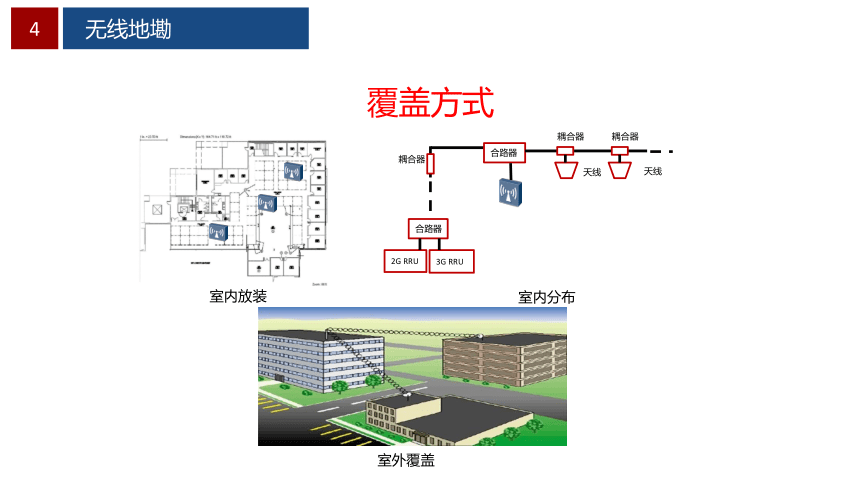

无线地墈
覆盖方式
耦合器
合路器
耦合器
耦合器
天线
2G RRU
3G RRU
合路器
天线
室内放装
室内分布
室外覆盖
4
无线地墈

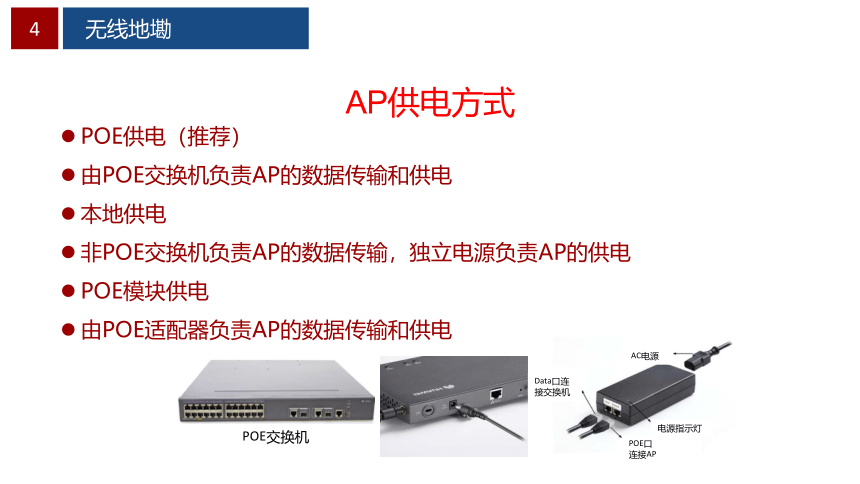

AP供电方式
POE供电（推荐）
由POE交换机负责AP的数据传输和供电
本地供电
非POE交换机负责AP的数据传输，独立电源负责AP的供电
POE模块供电
由POE适配器负责AP的数据传输和供电
POE交换机
AC电源
电源指示灯
POE口
连接AP
Data口连接交换机
5

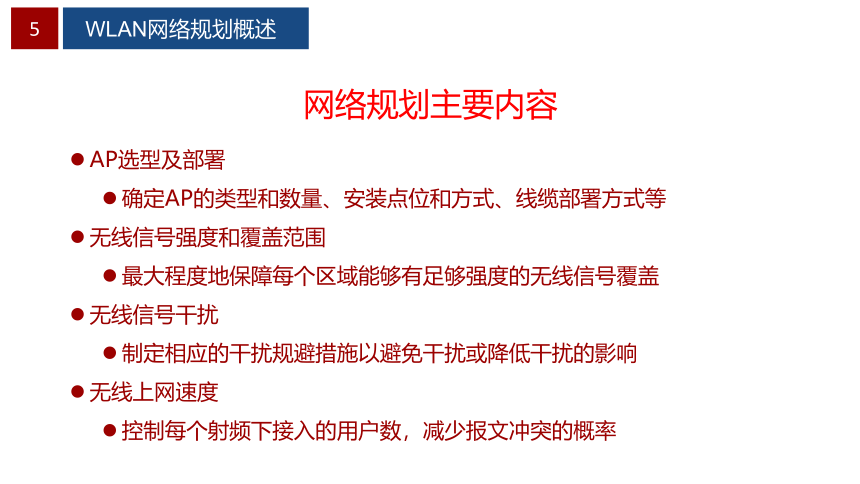

WLAN网络规划概述
AP选型及部署
确定AP的类型和数量、安装点位和方式、线缆部署方式等
无线信号强度和覆盖范围
最大程度地保障每个区域能够有足够强度的无线信号覆盖
无线信号干扰
制定相应的干扰规避措施以避免干扰或降低干扰的影响
无线上网速度
控制每个射频下接入的用户数，减少报文冲突的概率
网络规划主要内容
5

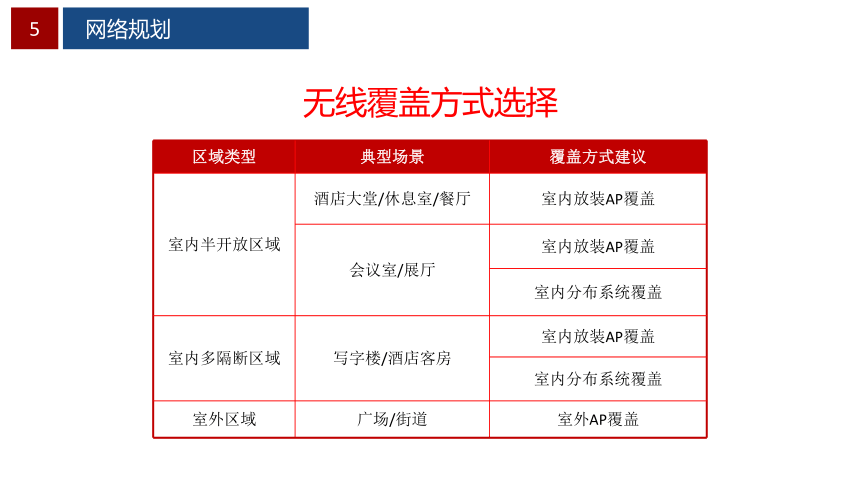

网络规划
无线覆盖方式选择
区域类型 典型场景 覆盖方式建议
室内半开放区域 酒店大堂/休息室/餐厅 室内放装AP覆盖
会议室/展厅 室内放装AP覆盖
室内分布系统覆盖
室内多隔断区域 写字楼/酒店客房 室内放装AP覆盖
室内分布系统覆盖
室外区域 广场/街道 室外AP覆盖
5
网络规划
AP设备类型及应用
设备类型 特性对比 适用场景
室内放装型 高带宽 易部署 用户密集，带宽高，并发率高的场景，如多媒体教室、会议室、展厅等
室内分布型 单空间流 天馈系统灵活 室内覆盖区域大 成本经济 覆盖面积大、用户密度低、带宽要求一般的场景，如酒店客房
室外型 发射功率大 覆盖距离远 防水防尘 室外场景应用，或对防水防尘要求高于普通室内要求的场景
5
网络规划
AP位置规划
位置不合理，穿越多堵墙a体
位置合理，穿越单层墙体
5
网络规划
信道规划
信道确认
根据国家码及当地法规，确定该地区可用频点，如中国2.4GHz共有13个信道，可用的非重叠信道共3个，如1、6、11信道；在5GHz则支持149~165共5个信道
信道选择
清查现场信道占用情况和干扰程度，便于信道选择和干扰规避
5GHz信道干扰程度通常远小于2.4GHz频段，若终端支持5GHz，建议启用5GHz射频，降低干扰，增加系统容量
5
网络规划
信道划分 - 2.4GHz
信道 频率
(mhz) 中国 美国
加拿大 欧洲 日本 澳大利亚
1 2412 √ √ √ √ √
2 2417 √ √ √ √ √
3 2422 √ √ √ √ √
4 2427 √ √ √ √ √
5 2432 √ √ √ √ √
6 2437 √ √ √ √ √
7 2442 √ √ √ √ √
8 2447 √ √ √ √ √
9 2452 √ √ √ √ √
10 2457 √ √ √ √ √
11 2462 √ √ √ √ √
12 2467 √ - √ √ √
13 2472 √ - √ √ √
14 2484 - - - 802.11b only -
5
网络规划
信道划分 - 5GHz
信道编号Nch 频段GHz 中心频率MHz 美国 中国
36 5.15-5.25
UNII低频段 5180 √ -　
40 5200 √ -　
44 5220 √ -　
48 5240 √ -　
52 5.25-5.35
UNII中频段 5260 √ -　
56 5280 √ -　
60 5300 √ -　
64 5320 √ -　
149 5.725-5.825
UNII高频段 5745 √ √
153 5765 √ √
157 5785 √ √
161 5805 √ √
165 　-5.850 5825 -　 √
5
网络规划
信道规划 - 室内放装AP
1
11
11
1
11
1
6
157
153
153
149
157
153
157
2.4G蜂窝覆盖
5.8G蜂窝覆盖
5
网络规划
信道规划 - 楼宇
楼层号 一层楼3个AP频点规划 七楼 1 6 11
六楼 11 1 6
五楼 6 11 1
四楼 1 6 11
三楼 11 1 6
二楼 6 11 1
一楼 1 6 11
减少跨层干扰
避免信道冲突
统一规划信道
5
网络规划
信道规划 - 室外AP
室外AP如果采用全向天线，其信道划分方式与室内放装类似
室外AP如果采用定向天线，信道划分可结合区域的指向；避免出现相同覆盖区域内存在同频干扰
双AP四天线
单AP双天线
单AP单天线
1信道
1信道
1信道
1信道
11信道
11信道
1信道
三AP三天线
四AP四天线
双AP双天线
1信道
11信道
1信道
1信道
11信道
11信道
11信道
6信道
6信道
5
网络规划
容量规划
数据业务 下行带宽要求 上行带宽要求
Web浏览、Email、网上聊天、网上广播、网上资讯、网上购物 2Mbps 256Kbps
SOHO、企业网接入、高速数据传输 4Mbps 512Kbps
桌面多媒体、视频会议、可视电话、网络电视、远程教育、远程医疗（标清） 2Mbps 2Mbps
HDTV数字视频（高清） 15Mbps-25Mbps 1Mbps
5
网络规划
容量规划
容量规划
主要从设备性能、用户数、带宽需求和无线环境等方面出发，估算出满足业务量所需的AP数量
决定容量的主要因素
设备性能
并发用户数
带宽需求
频率干扰
5
网络规划
容量规划
AP
AP
AP
普通办公场景，满足覆盖即可
有大量笔记本和智能终端接入场景，需要增加AP数量来满足容量的需要
……
5
网络规划
AP位置规划
对于有漫游需求的区域，相邻AP的覆盖范围保持10%-15%的重叠，以保证终端在AP间的平滑切换
AP位置离立柱较近时，射频信号被阻挡后，会在立柱后方形成比较大的射频阴影，在AP布放时要充分考虑柱子对信号覆盖的影响，避免出现覆盖盲区或弱覆盖
金属物品对无线信号的反射作用较大，AP或天线应避免安放在金属天花板等后面
对于需要重点关注的区域，适当的增加AP，保证信号覆盖
5
网络规划
同频干扰
AP
AP
信道1
信道1
相邻区域采用相同信道造成同频干扰
5
网络规划
邻频干扰
AP
AP
信道1
信道2
相邻区域采用相邻信道造成邻频干扰
5
网络规划
其他干扰
微波炉
无绳电话、蓝牙设备
无线摄像头/路由器的干扰
5
网络规划
障碍物穿透损耗
频段 材质类别 穿透损耗
2.4G 玻璃窗（无色） 2dB
木门 3 dB
小卧室 3－5 dB
消水墙（岩石） 4 dB
大理石 5 dB
砖墙 8 dB
混凝土墙 10－15 dB
5.0G PVC板 0.6 dB
石膏板 0.7 dB
三合板 0.9 dB
石膏墙 3.0 dB
硬纸板（表面粗糙） 2.0 dB
胶合板 2.0 dB
玻璃板 2.5 dB
双面墙体 11.7 dB
混凝土墙 11.7 dB
02
WLAN典型应用案例
1
室内放装型AP
项目背景
有线网络满足不了日益增长的网络需求，新增网口施工困难
满足员工移动办公需求，向贵宾/访客提供便捷的无线接入
客户无线网络业务需求
满足员工访问Internet、收发邮件等业务网络需求
无线覆盖所有会议室和开放办公区，楼道/洗手间可选
信号连续覆盖，满足基本移动需求，重点区域要求较好的覆盖质量
1
室内放装型AP
无线侧网络规划设计
覆盖需求分析：200人，75%并发率，单用户带宽2Mbps
工勘：半开放办公区人均面积约4~6m ，隔断是石膏板/玻璃为主
设备选型：室内放装型AP，支持2.4GHz&5GHz
网规设计
频率规划：1、6、11信道（2.4Ghz），149、153、157、161、165信道（5.8Ghz）， 信道交叉复用
链路预算：AP覆盖半径8~12米，主用信号强度>-65dBm
容量规划：办公区AP数量=200*75%/40≈ 4台，会议室独立AP布放
参数配置
AP发射功率：10dBm@2.4GHz，20dBm@5GHz
1
室内放装型AP
覆盖方案
2.4GHz与5GHz双频覆盖，信道交叉复用
降低发射功率，半开放办公区每AP覆盖面积150 ~ 300 m
中型会议室独立AP覆盖
AP吸顶安装或壁挂安装，合理利用立柱、墙角等障碍物控制AP覆盖区域
半开放办公区
会议室
会议室
AP5
AP6
AP1
AP2
AP3
AP4
AP部署平面图
2
室内分布型AP
项目背景
多用户多样化终端同时上网不便利，新增有线需要重新布线，施工时间太久影响酒店业绩，部署无线网络提升入住客人满意度
满足酒店员工无线办公
客户无线网络业务需求
酒店客房内无线信号全覆盖，无信号死角
单用户带宽2Mbps
2
室内分布型AP
无线侧网络规划设计
覆盖需求分析：客房100间，1~2人/间，单用户带宽2Mbps
工勘：隔断是石膏板/玻璃为主
设备选型：室内分布型AP，全向吸顶天线
网规设计
频率规划：1、6、11信道（2.4Ghz）， 信道交叉复用
链路预算：每AP带6~8个天线，客房内信号强度>-75dBm
容量规划：每AP可覆盖10~15个房间，100/12≈9台AP
参数配置
AP发射功率：27dBm@2.4GHz
2
室内分布型AP
覆盖方案
天线安装进客房内，避免洗手间穿透损耗，每天线覆盖1~2房间
链路预算确定功分器及耦合器，使各天线口输出功率均匀
每AP带6~10个天线，每天线口输出功率5~12dBm
室内全向吸顶天线
AP
馈线
室内分布系统原理图
功分器
AP
耦合器
功分器
天线
馈线
耦合器
功分器
天线
客房
客房
客房
客房
客房
客房
客房
客房
客房
客房
客房
客房
AP及室分天线平面图
3
室外放装型AP
项目背景
数字园区建设，室外公共区域无线覆盖
客户无线网络业务需求
园区主干道路、广场、停车场和绿地等重点区域覆盖
单用户带宽需求>1 Mbps
4F
4F
4F
4F
4F
4F
园区平面图
3
室外放装型AP
无线侧网络规划设计
覆盖需求分析：覆盖室外区域，用户密度适中，单用户带宽1Mbps
工勘：市区，楼宇间距20~30米
设备选型：室外型AP，8dBi全向天线+11dBi定向天线
网规设计
频率规划：1、6、11信道（2.4Ghz）， 信道交叉复用
链路预算： 采用11dBi定向天线时，AP覆盖距离300米内信号强度>-65dBm
容量规划：用户密度较低，每AP按最大接入30用户，1Mbps/用户
参数配置
AP发射功率：27dBm@2.4GHz
3
室外放装型AP
覆盖方案
单AP覆盖距离<200m，覆盖角度>120度，选用全向天线，天线增益8dBi
相对狭长区域覆盖，但距离<300m ，选用波瓣宽度60度的定向天线覆盖，天线增益11dBi
全向天线在路口抱杆安装，定向天线可选择挂墙或抱杆安装
供电方式选择PoE供电
现场调整优化AP发射功率
AP1
Channel: 1
AP2
Channel: 6
AP3
Channel: 11
4F
4F
4F
4F
4F
4F
室外AP覆盖平面图
03
WLAN网络规划工具
1
WLAN Planner简介
WLAN Planner的特点
为了提高WLAN网络规划准确性，提高网络工程人员的工作效率，华为公司推出了一款网页版WLAN网络规划工具WLAN Planner
免安装、免升级
免许可
全场景
高质量
高效率
1
WLAN Planner简介
WLAN Planner的功能
网络环境绘制。工程人员可以在WLAN Planner中绘制建筑物平面图及各种障碍物，包括墙体和门窗等，还可以指定信号覆盖区域和盲区
AP布放。根据建筑平面图和信号覆盖要求，WLAN Planner能够自动计算AP的数量和点位。也可以根据需要手动选择AP点位以调整信号覆盖范围
无线信号仿真。WLAN Planner能够根据AP点位进行无线信号仿真，方便工程人员了解不同区域的信号强度
报告管理。WLAN Planner能够检查网络规划结果，警示低级的网络规划问题，导出各种网络规划报告
2
WLAN Planner使用流程
登录ServiceTurbo Cloud平台注册华为Uniportal账号
2
WLAN Planner使用流程
登录成功后，在工具应用市场搜索“WLAN Planner”
2
WLAN Planner使用流程
单击工具链接进入WLAN Planner入口页面。单击“运行”按钮，在弹出的信息提示页面中选择同意“客户网络数据安全管理规范”，即可进入WLAN Planner工作环境
2
WLAN Planner使用流程
2
WLAN Planner使用流程
输入必要的项目信息单击“确认”按钮后开始进行WLAN网络规划
3
WLAN Planner规划案例
建筑现场情况
该楼层的楼宇无吊顶，原有室内外强电布线均采PVC线槽敷设
内墙净高300cm，梁高50cm
门宽：90cm，高度：200cm
窗户宽度：90cm，高度：150cm
建筑物弱电间情况
目前没有独立的弱电间，经与管理处协商，弱电间位置位于107房间外侧处（走廊），安装位置为107房间左上角外侧（走廊），安装方式为壁挂式
业务需求
3
WLAN Planner规划案例
建筑平面图
3
WLAN Planner规划案例
新增楼栋
3
WLAN Planner规划案例
设置比例尺
3
WLAN Planner规划案例
自动识别障碍物
3
WLAN Planner规划案例
区域设置
3
WLAN Planner规划案例
自动布放AP
3
WLAN Planner规划案例
AP点位
3
WLAN Planner规划案例
信号仿真
3
WLAN Planner规划案例
导出报告
无线无形 信息随身
谢谢
