项目4 校园WLAN漫游部署
无线无形 信息随身
无线局域网技术与实践项目教程（中职）
目录
漫游基本概念
1
2
漫游流量转发模型
无线局域网技术与实践项目教程
01
漫游基本概念
1
漫游基本概念

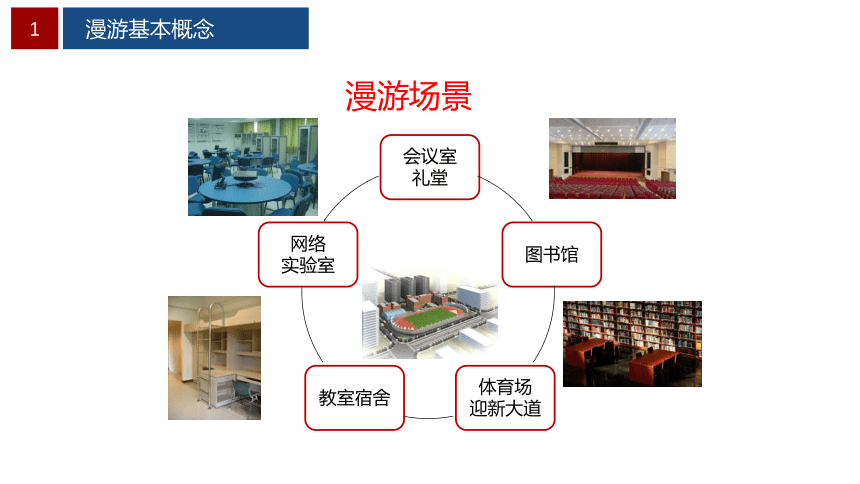

漫游场景
1

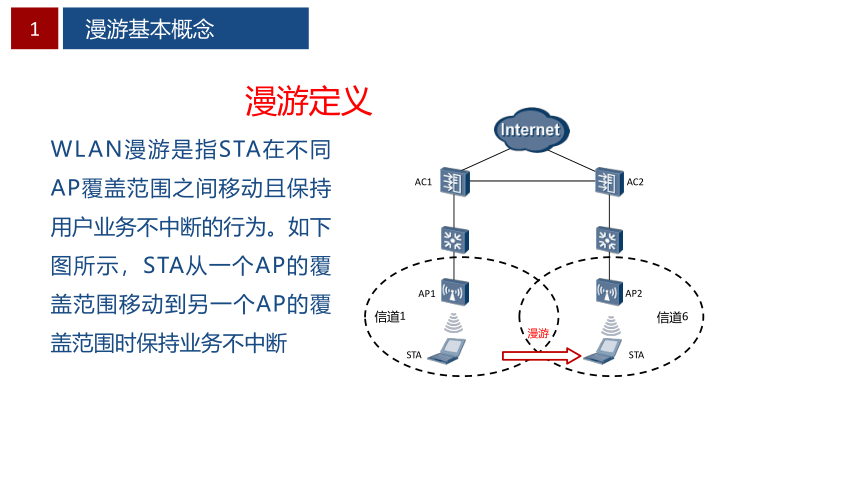

漫游基本概念
WLAN漫游是指STA在不同AP覆盖范围之间移动且保持用户业务不中断的行为。如下图所示，STA从一个AP的覆盖范围移动到另一个AP的覆盖范围时保持业务不中断
漫游
AC2
AC1
AP1
AP2
STA
STA
信道1
信道6
漫游定义
2

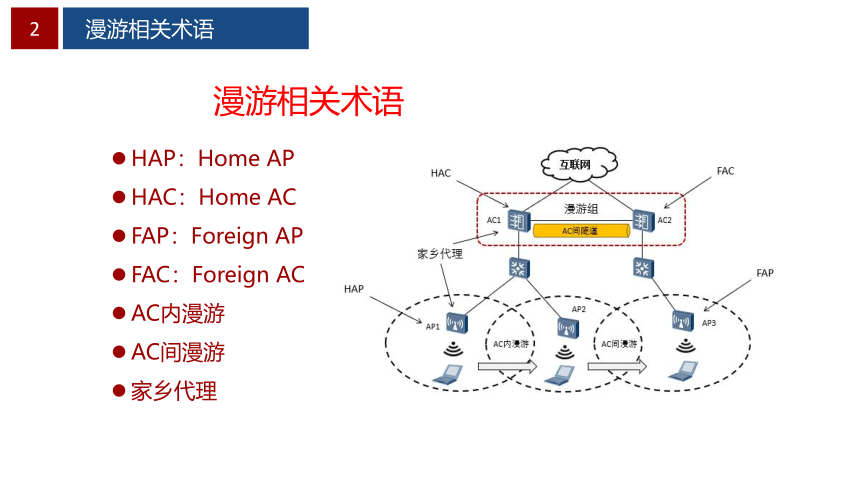

漫游相关术语
HAP：Home AP
HAC：Home AC
FAP：Foreign AP
FAC：Foreign AC
AC内漫游
AC间漫游
家乡代理
漫游相关术语
3

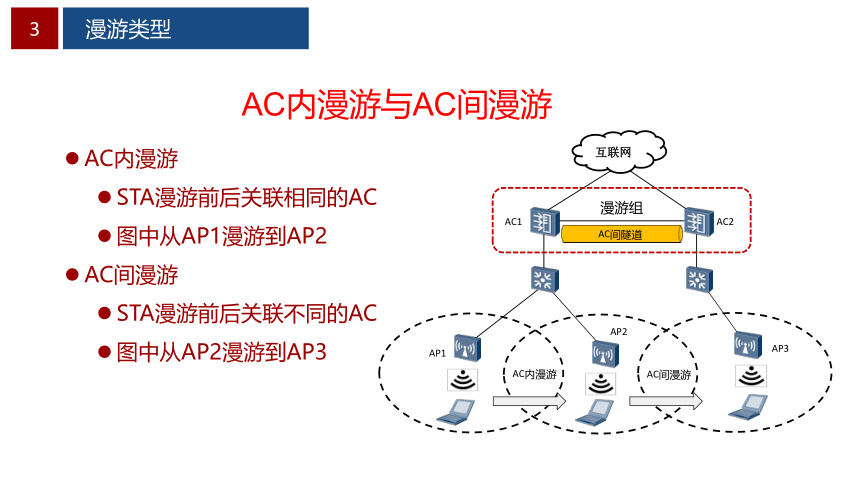

漫游类型
AC内漫游
STA漫游前后关联相同的AC
图中从AP1漫游到AP2
AC间漫游
STA漫游前后关联不同的AC
图中从AP2漫游到AP3
AC内漫游与AC间漫游
AC内漫游
AC2
AC1
AP1
AP3
漫游组
AC间隧道
AP2
AC间漫游
互联网
3

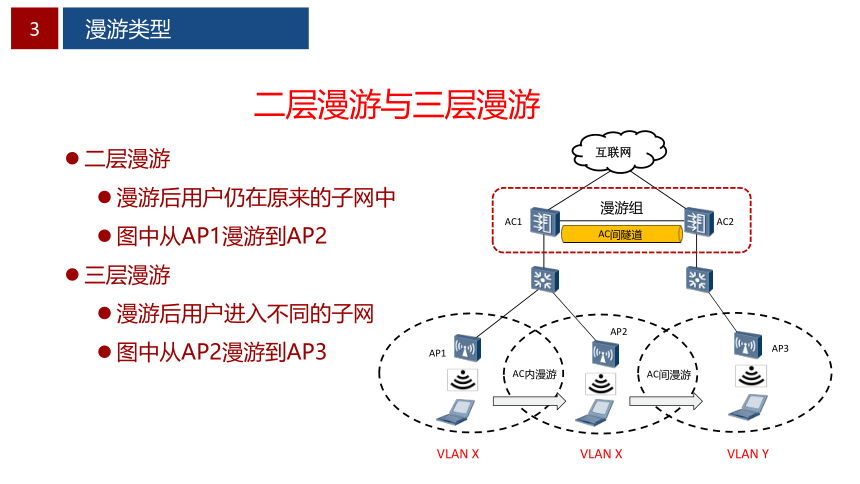

漫游类型
二层漫游
漫游后用户仍在原来的子网中
图中从AP1漫游到AP2
三层漫游
漫游后用户进入不同的子网
图中从AP2漫游到AP3
二层漫游与三层漫游
AC内漫游
AC2
AC1
AP1
AP3
漫游组
AC间隧道
AP2
AC间漫游
互联网
VLAN X
VLAN X
VLAN Y
4

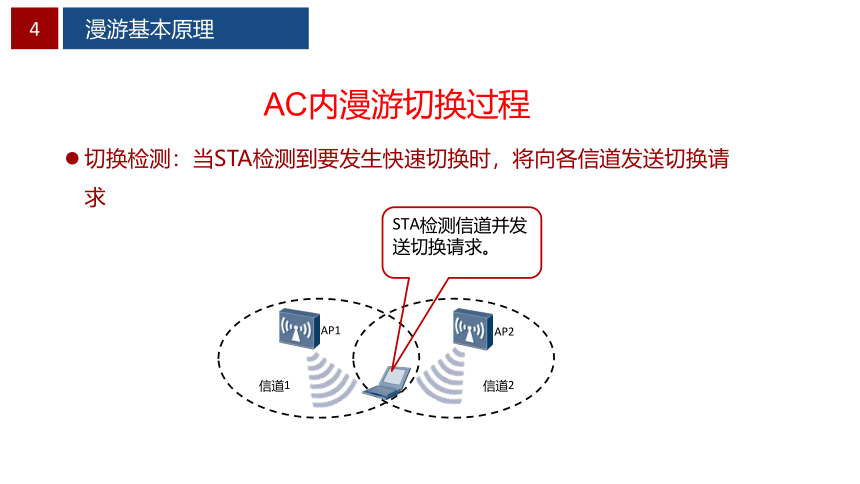

漫游基本原理
切换检测：当STA检测到要发生快速切换时，将向各信道发送切换请求
AP1
AP2
信道1
信道2
STA检测信道并发送切换请求。
AC内漫游切换过程
4
漫游基本原理
切换触发：STA达到漫游阈值就会触发切换
AC内漫游切换过程
AP1
AP2
漫游阈值
达到漫游阈值进行切换触发。
4
漫游基本原理
切换操作：关联新AP，解除与老AP的关联
AC内漫游切换过程
AP1
AP2
进行切换，STA与AP2进行关联。
5
漫游应用场景
小型企业WLAN漫游
AC
AP1
AP2
IP 网络
SSID:HUAWEI
信道6
SSID:HUAWEI
信道1
STA
漫游
STA
小型企业
5
漫游应用场景
大型企业WLAN漫游
漫游
AC2
AC1
AP1
AP2
STA
STA
AC间隧道
大中型企业
区域1
区域2
02
漫游流量转发模型
漫游流量转发原则
1
漫游流量转发原则
二层漫游时，漫游用户仍在原来的子网中，FAP/FAC把漫游用户当作新上线用户。漫游用户的流量转发直接在FAP/FAC本地的网络中进行，不需要通过AC间隧道转发至家乡代理
三层漫游隧道转发时，漫游前HAP和HAC的业务报文通过CAPWAP隧道封装，由HAC统一转发。漫游后的业务报文无需返回HAP，仍由HAC统一转发至目的网络
三层漫游直接转发时，漫游前的业务报文由HAP直接转发，无需经由HAC转发。漫游后的业务报文需要先转发至HAP，然后由HAP继续转发
AC内二层漫游－隧道转发
2
漫游流量转发流程
漫游前
漫游后
AC内二层漫游－直接转发
2
漫游流量转发流程
漫游前
漫游后
AC内三层漫游－隧道转发
2
漫游流量转发流程
漫游前
漫游后
AC内三层漫游－直接转发
2
漫游流量转发流程
漫游前
漫游后（家乡代理为HAP）
漫游后（家乡代理为HAC）
AC间二层漫游－隧道转发
2
漫游流量转发流程
漫游前
漫游后
AC间二层漫游－直接转发
2
漫游流量转发流程
漫游前
漫游后
AC间三层漫游－隧道转发
2
漫游流量转发流程
漫游前
漫游后
AC间三层漫游－直接转发
2
漫游流量转发流程
漫游前
漫游后（家乡代理为HAP）
漫游后（家乡代理为HAC）
