项目3 校园WLAN射频资源管理
无线无形 信息随身
无线局域网技术与实践项目教程（中职）
目录
射频资源管理概述
1
2
射频调优
无线局域网技术与实践项目教程
频谱导航
3
4
负载均衡
01
射频资源管理概述

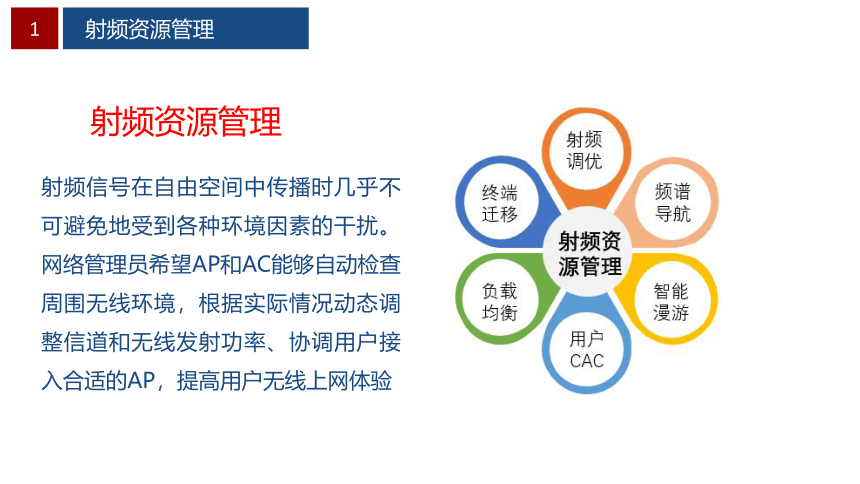

射频信号在自由空间中传播时几乎不可避免地受到各种环境因素的干扰。网络管理员希望AP和AC能够自动检查周围无线环境，根据实际情况动态调整信道和无线发射功率、协调用户接入合适的AP，提高用户无线上网体验
1
射频资源管理
射频资源管理
02
射频调优

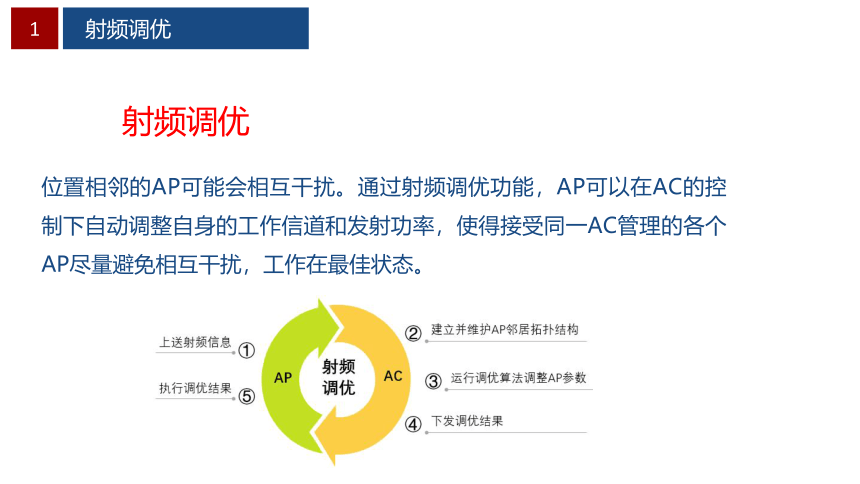

位置相邻的AP可能会相互干扰。通过射频调优功能，AP可以在AC的控制下自动调整自身的工作信道和发射功率，使得接受同一AC管理的各个AP尽量避免相互干扰，工作在最佳状态。
射频调优
1
射频调优

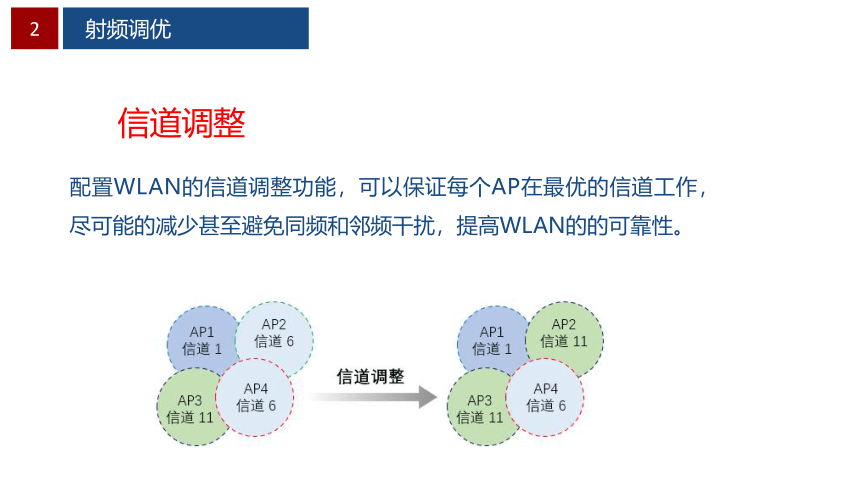

信道调整
2
射频调优
配置WLAN的信道调整功能，可以保证每个AP在最优的信道工作，尽可能的减少甚至避免同频和邻频干扰，提高WLAN的的可靠性。
功率调整
3
射频调优
功率调整是指在无线网络运行过程中，通过监测周围无线网络环境的变化选择合适的发射功率，以兼顾AP覆盖范围和信号质量，减少AP间信号干扰
03
频谱导航
1
频谱导航
频谱导航
对于同时支持2.4G和5G频段的AP和STA，AP引导STA优先接入5G频段，实现2.4G和5G频段之间的负载均衡
04
负载均衡
负载均衡
启用负载均衡功能后，AC会综合考虑AP负载、STA双频能力和射频信号质量等因素，保证STA的合理接入，即限制STA接入负载较重的AP，引导STA优先接入资源空闲的AP。
1
负载均衡
静态负载均衡
将提供相同业务的多个AP手动配置为一个负载均衡组。组中的AP将各自关联的STA信息周期性地发送给AC，AC根据这些信息实施负载均衡。静态负载均衡要求组内的AP工作在同一频段。如果是支持多频的AP，则只能在相同频段的射频间实现负载均衡。另外，静态负载均衡的均衡组最多有16个成员。
2
负载均衡
动态负载均衡
STA接入AP之前广播发送扫描请求帧以扫描周围的AP；AP收到STA的扫描信号后上报给AC；AC将所有上报该STA的AP动态组成一个均衡组，并通过负载均衡算法引导STA接入到负载较轻的AP。动态负载均衡没有静态负载均衡的成员数量限制。
3
负载均衡
无线无形 信息随身
谢谢
